GLP1-g Sicherheits- und Funktionsprüfgeräte
Einzelprüfgeräte für Schutzleiterwiderstands-, Isolationswiderstands- und Hochspannungsprüfung
Multifunktionsprüfgeräte für universelle Sicherheits- und Funktionsprüfungen
Egal ob Einzel- oder Multifunktionsgerät: Mit dem GLP1-g untersuchen Sie Elektroprodukte flexibel nach den neuesten Standards. Das Prüfgerät vereint viele intelligente Funktionen und deckt so sämtliche Anwendungsfelder der modernen elektrischen Sicherheits- und Funktionsprüftechnik ab – von der Produktion über das Labor bis hin zur Automatisierung.
Die Prüfmethodenkombinationen sind beim GLP1-g genauso vielfältig wie die unterschiedlichen Anforderungen in Industrie und Prüfinstituten. Zur Auswahl stehen 50+ Gerätevarianten mit verschiedenen Prüfmethodenkombinationen.
Die Key-Facts:
- Einzel- und Multifunktionsprüfgeräte
- Schutzleiterprüfgeräte bis 75 A
- Isolationsprüfgeräte bis 10 kV
- Hochspannungsprüfgeräte AC bis 50 kV
- Hochspannungsprüfgeräte DC bis 10 kV
- Funktionsprüfung bis 5 A
- Manuelle Prüfungen
- Voll- und teilautomatisch ablaufende Prüfung
- Vollautomatische Prüfmethodenumschaltung
- Kurze Lieferzeit bzw. ab Lager
53 Produktvarianten
Alle 53 Produktvarianten zeigen
Das GLP1-g – innovativ, vielseitig und kompakt
Die robuste und kompakte Bauweise des GLP1-g garantiert eine hohe Leistungsfähigkeit und Zuverlässigkeit. Entsprechend dem Leistungsumfang des Prüfgeräts integrieren wir die Technik in ein robustes Industriegehäuse, das speziell für diese Geräteklasse entwickelt wurde.
Für optimales Arbeiten lässt sich der Aufstellwinkel mühelos an die individuelle Arbeitssituation anpassen. Ob sitzend oder stehend, ob klein oder groß – die Blickhöhe auf das Display, die Bedienung des Prüfgerätes sowie der Anschluss des Prüfobjekts sind so immer optimal auf den jeweiligen Bediener abgestimmt.
Die Integration von bis zu 9 Prüfmethoden in einem kompakten Gerät ist einzigartig in dieser Klasse. Das GLP1-g bietet eine klare und übersichtliche Darstellung der Prüfungen. Das intuitive Bedienkonzept erleichtert den Prüfalltag enorm. Das übersichtliche Touchdisplay wurde perfekt in die Front integriert und bietet Ihnen die Funktionalität, die Sie heute von einem modernen Prüfgerät erwarten dürfen.
Die Gehäusevarianten sind sehr flexibel. Die Vorderseite bietet die Basis mit der Prüfsteckdose sowie Buchsen für Prüfspitzen und Hochspannungsprüfpistolen.
Für die Integration in automatische Prüfsysteme oder zur Erweiterung können weitere Anschlüsse, wie der 10-polige Prüfstecker, auf der Geräterückseite hinzugefügt werden. Darüber lassen sich mühelos universelle Anschlusskästen, Prüfhauben oder Leitungen zur Automation anschließen.
Abhängig von der Ausstattungsvariante basieren die Geräteabmessungen auf einem robusten und kompakten ½ 19″- oder 19″-Gehäuse.
Die Anschlüsse auf der Geräterückseite
Die Serienausstattung
Funktion und Technik
- Manueller Prüfablauf
- Halbautomatischer Prüfablauf
- Vollautomatischer Prüfablauf
- Integrierter Prüfplanspeicher für bis zu 1000 Einstellungen
- Integrierter Prüfergebnisspeicher für bis zu 790 Prüfschritte
- Mehrsprachige Benutzerführung – flexibel und global einsetzbar
Kommunikation
- RS232-, USB- und LAN-Automatisierungsinterface zur Fernsteuerung
- RS232, USB oder LAN zum Speichern der Prüfergebnisse auf einem PC mit der kostenlosen SCHLEICH PC-Software PrintCom
- Prüfprotokolldruck mit PrintCom
- Kommunikation via LabView-Treiber
- Fernsteuerung über I/O
- 6 freie 24 V-Eingänge/Steuereingänge
- 7 freie 24 V-Ausgänge/Meldeausgänge
- Anschluss für Barcode-/Datamatrix-Scanner
- USB-Serviceanschluss auf der Frontseite
Sicherheit
- 2-kanalige-Sicherheitseingänge nach EN 50191
- Warnlampenampelanschluss
- Ergebnislampenanschluss
- Anschluss für Prüfhaube, Fußtaster, externe Sicherheitsschalter, Türkontakte, Lichtvorhang, Not-Aus, Zweihandbedienung etc.
- Schlüsselschalter bei Geräten ohne Sicherheitsstrombegrenzung
- Sicherheits- und Warnmeldungen
- Integrierte Plausibilitätskontrollen
- Integrierte, erklärende Hilfetexte pro Eingabe
Die Prüfsoftware
Mit dem GLP1-g haben Sie alle relevanten Messwerte immer im Blick. Die übersichtliche Darstellung der Prüfergebnisse ermöglicht ein strukturiertes und damit effizientes Arbeiten und erleichtert die spätere Analyse der einzelnen Prüfungen.
Die Darstellungsvarianten
Je nach Gerätevariante gibt es grundsätzlich zwei verschiedene Darstellungsformen während der Prüfung:
Bei Prüfgeräten mit nur einer Prüfmethode erfolgt die Darstellung mittels Balkendiagramm und numerischer Anzeige.
Prüfgeräte mit einer Kombination von zwei oder mehr Prüfverfahren zeigen als Ergebnis einen Prüfplan mit Darstellung der einzelnen Prüfschritte an.
Schutzleiterwiderstand

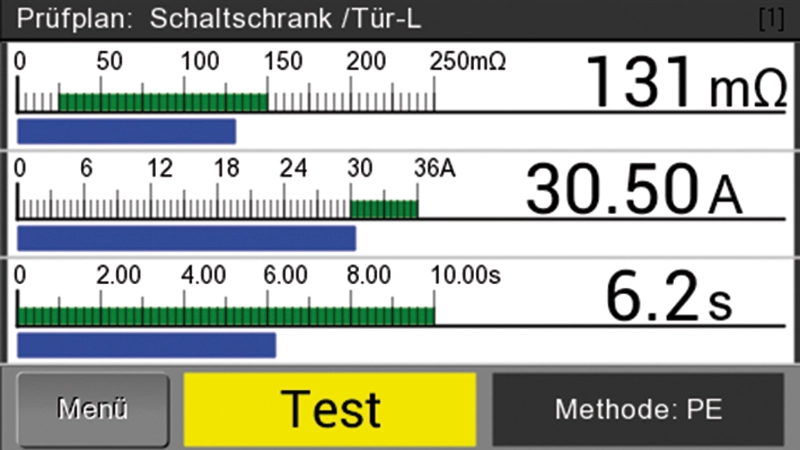

Die Darstellung der Prüfung zeigt die Messwerte, den Prüfstrom und die Prüfdauer.
Isolationswiderstand

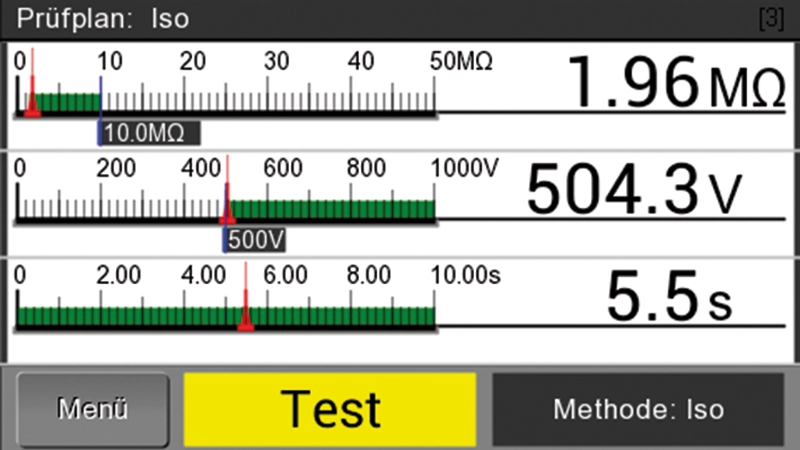

Die Darstellung erfolgt als Balkenanzeige mit zusätzlichen Toleranzbereichen und in Ziffern. Angezeigt werden der Isolationswiderstand, die Prüfspannung und die Prüfdauer.
Hochspannung
Die Darstellung erfolgt als Balkenanzeige mit zusätzlichen Toleranzbereichen und in Ziffern. Es werden die Prüfspannung, der Prüfstrom und die Prüfdauer angezeigt.
Alternativ kann die Anzeige auf eine analoge Darstellung umgeschaltet werden. In einigen Anwendungsfällen ist dies wegen der besseren Ablesbarkeit von Vorteil.
Multifunktionsgerät
Bei einem Multifunktionsprüfgerät sind alle Prüfschritte untereinander aufgelistet. Während der Prüfung zeigt ein gelber horizontaler Balken den aktiven Prüfschritt an. Die bereits durchgeführten Prüfungen sind entweder grün für i.O. oder rot für n.i.O. markiert. Bei Hochspannungsprüfungen mit Rampe wird zusätzlich der Rampenverlauf grafisch dargestellt.
Nach Abschluss der Prüfung wird das Gesamtergebnis durch ein grünes oder rotes Feld auf dem Display angezeigt. Zusätzlich werden die Einzelergebnisse der durchgeführten Prüfschritte aufgelistet.
Das Menü – einfach intuitiv
Die verschiedenen Bedieneinstellungen sind einfach und klar strukturiert: Sie laden und bearbeiten Prüfpläne, passen Prüfparameter an oder ändern die Grundeinstellungen des Gerätes. Die Bedienung über das Touch-Display ist unkompliziert.
Eine integrierte Hilfefunktion gibt zu jedem Prüfparameter und Einstellwert eine ausführliche Erläuterung. Durch die automatische Plausibilitätsprüfung am Ende einer Eingabe haben Sie immer die Gewissheit, dass jeder eingegebene Prüfparameter oder Einstellwert innerhalb der technischen Grenzen des Geräts liegt. Dies garantiert einen fehlerfreien und zuverlässigen Prüfablauf.
Der Wechsel in die Menüauswahl erfolgt über die Schaltfläche „Menü“.
Im Hauptmenü wird die gewünschte Aktivität ausgewählt. Es können Prüfpläne geladen und bearbeitet, Prüfparameter eingestellt, Grundeinstellungen vorgenommen oder Statistiken abgerufen werden.
Hier können Prüfpläne benannt, gespeichert, geladen oder gelöscht werden. Über die Schaltfläche „Parameter“ gelangt man in die Parameterauswahl.
Mit Hilfe des roten Rahmens wird der zu bearbeitende/ändernde Parameter ausgewählt. Um den Parameter zu bearbeiten, muss anschließend die Schaltfläche „Bearbeiten“ betätigt werden.
Die automatische Prüfmethodenumschaltung und Mechatronik
Die Prüftechnik aus dem Hause SCHLEICH hat sich im täglichen Gebrauch bereits zigtausendfach bewährt. Sie zählt zu den zuverlässigsten Produkten auf dem Markt und bietet herausragende Performance und Genauigkeit. Das Ziel muss sein, eine Prüfung schnell und effizient durchzuführen. Nur das schafft einen hohen Nutzwert.
Um Zeit zu sparen, werden alle Anschlüsse des Prüfobjektes über die Prüfsteckdose oder entsprechende Messleitungen angeschlossen. Anschließend führt das Prüfgerät die Prüfungen vollautomatisch zwischen allen Anschlüssen durch, ohne Leitungen aufwändig umklemmen zu müssen. Das typische Prüfobjekt für das GLP1-g hat einen Netzanschluss mit L, N und PE.
Durch die automatische Prüfmethodenumschaltung werden die unterschiedlichen Prüfmethoden automatisch auf die Anschlüsse und die Prüfspitze geschaltet. Passend zu Art und Umfang des Prüfgeräts ist die entsprechende Umschaltung integriert. Diese gewährleistet den schnellen und automatischen Wechsel zwischen den unterschiedlichen Prüfmethoden.
Weil die Spannungsunterschiede zwischen den Prüfmethoden sehr hoch sein können, steht bei Umschaltungen die Sicherheit an erster Stelle. Eine Schutzleiterwiderstandsprüfung mit 12 V muss genauso zuverlässig wie eine Hochspannungsprüfung mit 6000 V auf das Prüfobjekt geschaltet werden – zum Schutz Ihres Prüfobjekts und natürlich zum Schutz des Anwenders. Hier gibt es keine Kompromisse! Deshalb verwenden wir für Umschaltungen und Matrizen nur bewährte, hochwertige Bauteile aus eigener Produktion und von namhaften deutschen Herstellern.
Die Prüfmethoden
Schutzleiterwiderstandsprüfung
Die Prüfung des Schutzleiters erfolgt mit einem elektronisch geregelten, konstanten Prüfstrom. Aus dem Spannungsabfall am Schutzleiter und dem fließenden Strom berechnet das Prüfgerät den Schutzleiterwiderstand. Dieser darf den in den Normen festgelegten Maximalwiderstand nicht überschreiten. Mit einer Prüfspitze (separat zu bestellen) tastet der Bediener die zu prüfenden Schutzleiteranschlüsse nacheinander am Prüfobjekt ab. Die Prüfung erfolgt zwischen dem PE-Kontakt in der Prüfsteckdose und der Prüfspitze.
Isolationswiderstandsprüfung
Die Isolationsprüfung erfolgt mit einer elektronisch geregelten, konstanten Prüfspannung. Aus dem Spannungsabfall über der Isolation und dem fließenden Strom berechnet das Prüfgerät den Isolationswiderstand. Dieser darf den in den Normen festgelegten Mindestwiderstand nicht unterschreiten. Der Isolationswiderstand kann sowohl zwischen allen elektrischen Leitern (Geräte der Schutzklasse I) als auch zwischen den elektrischen Leitern und isolierten Gehäuseteilen (Geräte der Schutzklasse II) gemessen werden. Der Bediener tastet mit der Prüfspitze nacheinander die zu prüfenden Gehäuseteile ab. Am Ende der Prüfung erfolgt immer eine Entladung des Prüfobjekts.
Hochspannungsprüfung DC
Die Hochspannungsprüfung wird mit einer elektronisch geregelten, konstanten Hochspannung durchgeführt. Während der Prüfung darf der Prüfstrom einen vorgegebenen Maximalwert nicht überschreiten. Steigt der Strom über den Maximalwert, wird die Prüfung automatisch abgebrochen. Am Ende der Prüfung erfolgt immer eine Entladung des Prüfobjekts.
Hochspannungsprüfung AC
Die Isolationsprüfung wird mit einer elektronisch geregelten, konstanten Hochspannung durchgeführt. Während der Prüfung darf der Prüfstrom einen vorgegebenen Maximalwert nicht überschreiten. Überschreitet der Strom den Maximalwert, wird die Prüfung automatisch abgebrochen. Am Ende der Prüfung erfolgt immer eine Entladung des Prüfobjekts.
Funktionsprüfung
Die Funktionsprüfung Ihres Prüfobjekts erfolgt unter Betriebsspannung auf Basis der Stromaufnahme, des cos und/oder der Leistungsaufnahme des Prüfobjekts. Für jede Messgröße können Sollwerte und ±-Toleranzen vorgegeben werden. Liegt der elektrische Messwert innerhalb der Toleranz, ist das Prüfergebnis i.O. (in Ordnung). Die Prüfspannung für die Funktionsprüfung wird im Prüfgerät elektronisch erzeugt.
Das Prüfprotokoll mit PrintCom
Kostenlose PC-Software zum Speichern und Ausdrucken von Prüfergebnissen

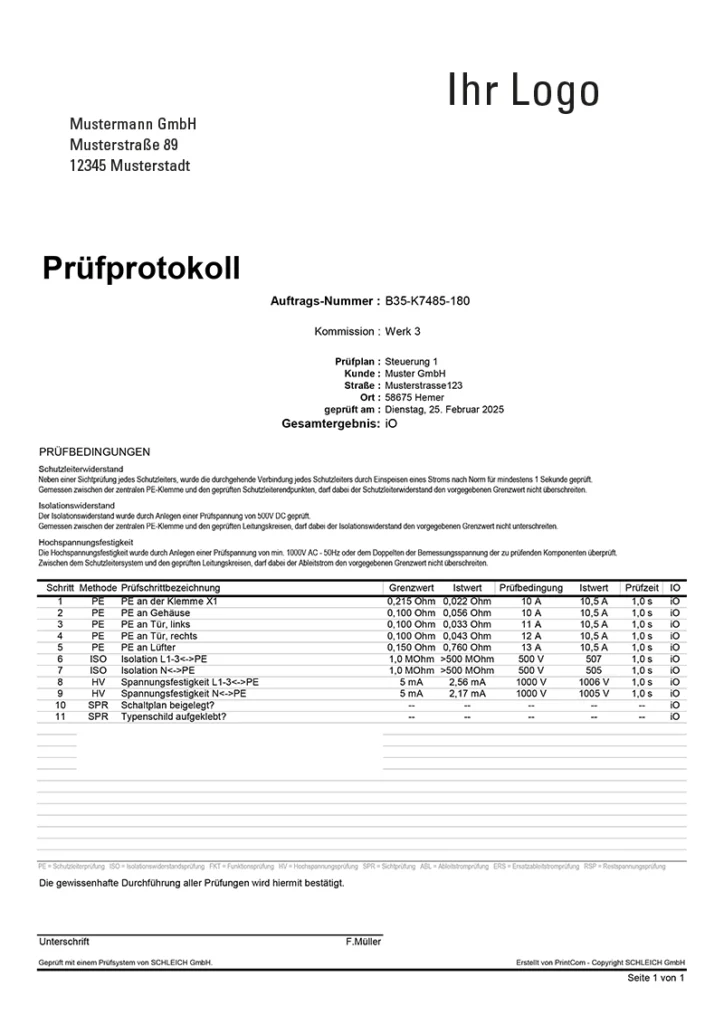

PrintCom ist die einfache und effiziente Lösung, um Prüfergebnisse zu speichern und Prüfprotokolle auszudrucken. Die Prüfergebnisse können in Excel® archiviert und ausgedruckt werden.
Die PC-Software PrintCom gehört zum Lieferumfang des Prüfgeräts. Das Prüfgerät verfügt über einen integrierten Prüfergebnisspeicher. Dieser kann von PrintCom nach jeder Prüfung oder zu einem späteren Zeitpunkt ausgelesen werden. PrintCom speichert die Prüfergebnisse auf dem PC und ermöglicht den Druck eines Prüfprotokolls.
Prüfergebnisse einlesen, darstellen und drucken.
Die digitale Protokollierung ist mit dieser Software ganz einfach: Sie überträgt die Prüfdaten schnell über die serielle Schnittstelle und präsentiert sie klar strukturiert auf Ihrem PC. Drucken Sie das Prüfprotokoll direkt für Ihre Kunden aus oder speichern Sie es umweltschonend als PDF ab.
Speicherformat der Prüfergebnisse
PrintCom speichert Ihre Prüfergebnisse anwenderfreundlich und direkt im Excel®-Format. Profitieren Sie von maximaler Flexibilität bei der Protokollerstellung.
- Die Software enthält bereits eine große Auswahl an vorkonfigurierten Excel®-Prüfprotokollvorlagen in verschiedenen Layouts.
- Einfache Anpassung: Passen Sie diese Vorlagen direkt in Excel® an Ihre Anforderungen an. Fügen Sie beispielsweise ergänzende Informationen hinzu oder gestalten Sie das Prüfprotokoll individuell mit Ihrem Firmenlogo.
- Sie haben jederzeit die Möglichkeit, völlig neue Prüfprotokoll-Layouts komplett selbst in Excel® zu erstellen.
Online-Modus
Im Online-Betrieb ist das Prüfgerät permanent mit einem PC verbunden und PrintCom ist gestartet. Sobald nach einer Prüfung ein neues Prüfergebnis anfällt, wird dieses umgehend zum PC übertragen und dort gesammelt. Nach Abschluss aller Prüfungen werden die gesammelten Ergebnisse gespeichert.
Offline-Modus
Alternativ kann das Prüfgerät die Prüfergebnisse zwischenspeichern. Dadurch besteht die Möglichkeit, die Prüfergebnisse zu einem späteren Zeitpunkt in PrintCom zu laden und zu speichern.
Netzwerk
Durch die entsprechende Konfiguration des Speicherpfads in PrintCom lassen sich die Excel®-Dateien selbstverständlich auch im Netzwerk speichern.
Alle Fakten im Überblick
Einzelprüfgeräte für HV AC/DC, PE oder Iso
Kombinationsprüfgeräte mit bis zu 9 Prüfmethoden und integrierter Prüfmethodenumschaltung
- Multifunktionsprüfgeräte ALL-IN-1
- Weltweit kleinstes Prüfgerät mit dieser Leistungsdichte
- Alle Prüfmethoden vollelektronisch verschleißfrei geregelt
- Automatische Umschaltung zwischen den Prüfmethoden und Prüfanschlüssen
- Vollautomatischer-, teilautomatischer oder manueller Prüfablauf
- Vollautomatische oder manuelle Hochspannungseinstellung über Drehrad
- Tisch- oder Mobilgerät im Caddy
- 19″-Einschub für die Automatisierung
- Sicher nach EN 50191 (Errichten und Betreiben elektrischer Prüfanlagen)
- 2-kanalige Sicherheitseingänge
- PL e, SIL 3, Cat. 4 -Sicherheitskreis (je nach Gerätevariante und Gefährdungsgrad)
- Sicherheitskreise mit zwangsgeführten Sicherheitsrelais
- Hohe Prozesssicherheit
- Bedienung über intuitives Touchdisplay
- Integrierter Prüfplan- und Prüfergebnisspeicher
- Inklusive PrintCom zum Speichern und Drucken der Prüfergebnisse auf einem PC
- Fernsteuerbar zur Automatisierung
- SCPI-Kommunikation
- LabView-Treiber
- Tisch- oder 19″-Einschubgerät für die Automatisierung
- Weltspannungsbereich 100 – 240 V AC, 50/60 Hz
- Standardgerät/Seriengerät ab Lager bzw. sehr kurze Lieferzeit
- Inklusive rückführbarem Werkskalibrierschein
- Inklusive SCHLEICH.CARE.PREMIUM
Die Anwendungsgebiete
Das GLP1-g ist für ein breites Anwendungsspektrum konzipiert und kann durch eine Vielzahl konfigurierbarer Optionen exakt an Ihre Bedürfnisse angepasst werden. Sie erhalten genau das Prüfgerät, das optimal zu Ihrer täglichen Arbeit passt.
Manuelle Prüfung | Prüfplatz – Reparaturplatz – Labor
Der einzigartige manuelle Modus ermöglicht es, alle im Prüfgerät integrierten Prüfmethoden bei Bedarf direkt manuell anzuwenden. Eine vorherige Parametrierung der Prüfungen ist nicht erforderlich. Sie wählen einfach die gewünschte Prüfmethode aus und starten Ihre Prüfung. Die Software liefert Ihnen, ähnlich wie ein Multimeter, immer die aktuellen Messwerte. Eine Beurteilung Ihres Prüfobjekts ist somit sofort und in allen Details möglich.
Auch Langzeitanalysen über Stunden, Tage und Wochen sind in dieser Betriebsart problemlos durchführbar.
Teilautomatische Prüfung | Fertigung
Eine typische Prüfung in der Produktion kann manuell über Prüfsonden oder teil- und vollautomatisch erfolgen. Das GLP1-g ist durch seine Flexibilität und komfortable Bedienerführung genau für diese Anwendungen geeignet. Für die Prüfung unterschiedlicher Prüfobjekte können im GLP1-g bis zu 1000 Prüfabläufe hinterlegt werden. Diese können direkt über das integrierte Touchdisplay gestartet werden.
Vollautomatische Prüfung | Serienfertigung
Das GLP1-g lässt sich nahtlos in Ihre Produktionslinie integrieren. Die Geräteabmessungen basieren auf einem ½ 19″- oder 19“-Gehäuse, wodurch sich das Prüfgerät perfekt in Ihre Anlage einfügen lässt. Zusätzliche flexible Schnittstellen ermöglichen Ihnen die komfortable Fernsteuerung. Die Anbindung an einen Steuerungscomputer oder eine SPS ist leicht umzusetzen.
Sie können für unterschiedliche Prüfobjekte bis zu 1000 Prüfsequenzen hinterlegen. Über die Schnittstelle rufen Sie diese direkt auf und starten anschließend die Prüfung. Alle Prüfergebnisse sind über die Schnittstelle abrufbar und können so über den Steuerungscomputer in einer zentralen Datenbank abgelegt werden. Zusätzlich ist es möglich, die Prüfergebnisse lokal auf dem Prüfgerät oder direkt im Computernetzwerk zu speichern.
