Hochspannungsrelais – Anlagenkomponenten für den Eigenbau

Hochspannung sicher schalten und trennen

Hochspannungsrelais zur Trennung, Umschaltung von Prüfwegen und zum Aufbau von Schaltmatrixen.
Die Relais lassen sich direkt per 24 V DC-Ausgang am SCHLEICH-Prüfgerät anschließen oder von einer SPS-Steuerung ansteuern.

Produktberatung

Sie benötigen Hilfe?
Wir beraten Sie gerne!
+49 2372 901 25 40
E-Mail Anfrage

Key-Facts

  • Für verschiedene Spannungen
  • Für verschiedene Ströme
  • Offene Kontakte
  • Geschlossene Kontakte
  • Wechsler – SPDT
  • Mit Signal-LED
  • Für Hut-/Tragschienenmontage – DIN50022
  • Hunderttausendfach bewährte Anlagenkomponenten
  • Ideal für den Eigenbau von hochspannungsfesten Umschaltungen etc.

Varianten

3 Gerätevarianten zur Lösung Ihrer Prüfaufgabe.

Bitte die gewünschten Eigenschaften auswählen:

Listenansicht
Vergleichsansicht

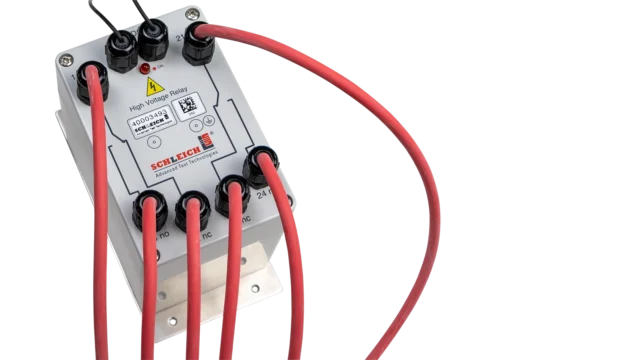

Hochspannungsrelais, bis 6 kV, max. 25 A, 2 Wechsler, Spule 24 V DC

Hochspannung potentialfrei6 kV AC
max. Strom dauernd25 A
Schaltstrommax. 25 A
Kontaktartstandard
Kontaktanzahl2 W
Spulenspannung24 V DC
Bestellnummer4010116

Hochspannungsrelais, bis 6 kV, max. 25 A, 2 Wechsler, Spule 12 V DC

Hochspannung potentialfrei6 kV AC
max. Strom dauernd25 A
Schaltstrommax. 25 A
Kontaktartstandard
Kontaktanzahl2 W
Spulenspannung12 V DC
Bestellnummer40003648

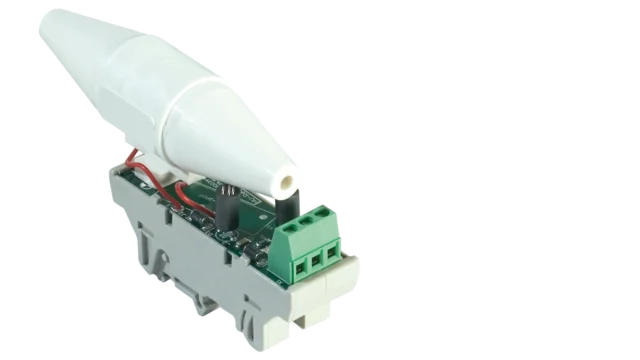

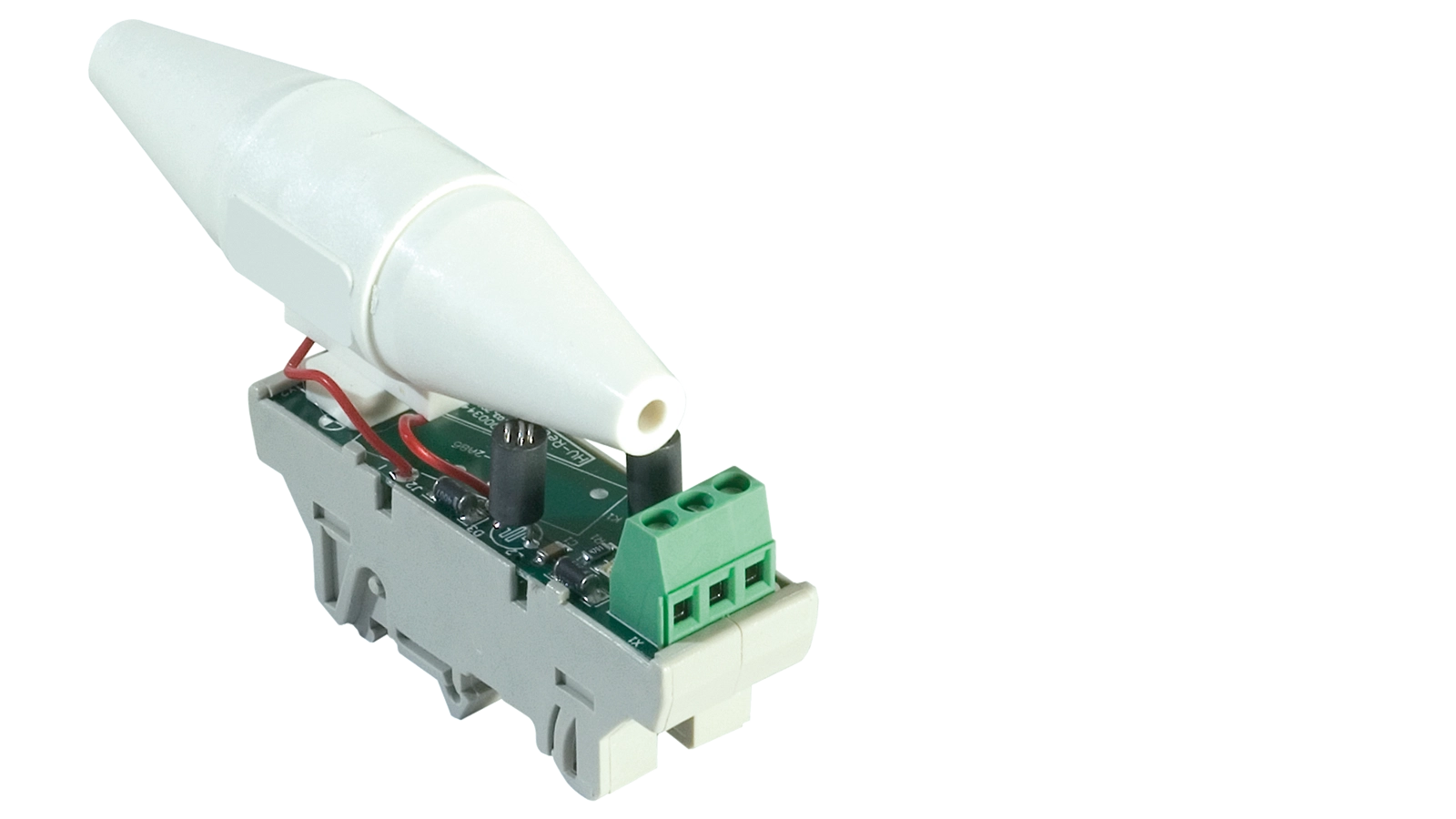

Hochspannungsreedrelais, bis 10 kV, max. 3 A, Spule 24 V DC

Hochspannung potentialfrei10 kV DC
max. Strom dauernd3 A
Schaltstrommax. 3A DC oder Peak AC
KontaktartReed
Kontaktanzahl1 S
Spulenspannung24 V DC
Bestellnummer400021
Kein Prüfgerät gefunden? – Kein Problem!

Wir konfigurieren Ihre modulare Lösung – fragen Sie uns.


Beschreibung

Langlebig. Zuverlässig. Sicher.

Wir liefern eine Vielzahl unterschiedlicher Hochspannungsrelais. Diese Bauteile ermöglichen es Ihnen, z. B. selbst Schaltmatrixen aufzubauen. Diese können Sie dann von einer SPS ansteuern und mit einem unserer Tester die Messung durchführen.

Für den Aufbau von Matrixen (Umschaltfeldern) bieten wir Anlagenbauern sowie OEM-Kunden alle notwendigen Hochspannungsbauteile.

Die Hochspannungsbauteile sind für die unterschiedlichsten Spannungen und Ströme ausgelegt.

Natürlich liefern wir auch, in Kombination mit den Prüfgeräten, komplette Hochspannungsumschaltfelder als schlüsselfertige Lösung.

Sie benötigen eine persönliche Produktberatung? Rufen Sie uns an oder schreiben Sie eine E-Mail.
