Wickelautomaten
Spulenwickelmaschinen für Elektromotoren
Wickelautomaten werden sowohl in der Elektromotorenreparatur als auch in der Serienfertigung, beispielsweise in der Produktion von Großmotoren, eingesetzt. SCHLEICH bietet ein umfangreiches Sortiment PC-gesteuerter Spulenwickelautomaten für verschiedene Motorbaugrößen.
Produktberatung
Key-Facts
Robust. Langlebig. Flexibel.
- Für die Elektromotorenreparatur
- Für die Serienfertigung
- Für Großmotoren
- Flyerwickler
- Mit PC-Steuerung
Beschreibung
Über 50 Jahre Knowhow in jedem Wickelautomaten.
Die SCHLEICH-Erfolgsstory begann mit dem automatischen Wickeln von Spulen für Elektromotoren. Seit über 50 Jahren produziert SCHLEICH außerordentlich zuverlässige Spulenwickelmaschinen. Dabei wurde schon früh auf die Integration von Elektronik und einer PC-Steuerung in unsere Geräte gesetzt.
Das Ergebnis der konsequenten Weiterentwicklung der Technik ist die Marktführerschaft in diesem Segment der Wickelautomaten. Weltweit sind mittlerweile weit mehr als 1.000 Automaten im Einsatz.
PC-gestützte Motordatenbank
Dank des Ansatzes der PC-Steuerung ist der Einstieg in die Arbeit mit einem Wickelautomaten überaus bedienerfreundlich gestaltet. Mit der grafischen Bedienoberfläche gelingt das Arbeiten mit der Spulenwickelmaschine effizient und schnell.
In der integrierten Motordatenbank können alle anfallenden Wickeldaten gespeichert werden:
- Spulenabmessungen
- Windungszahlen
- Drahtdurchmesser
- Drehzahl
- etc.
Über die integrierte Suche stehen alle Informationen zu einem späteren Zeitpunkt schnell wieder zur Verfügung. Der Wickelautomat stellt sich dann automatisch elektrisch und mechanisch auf die bekannte Wicklung ein.
Vielfältige Einsatzbereiche
In der Motorenreparatur und in der Serienfertigung bieten SCHLEICH-Wickelautomaten eine erhebliche Arbeitserleichterung und Zeitersparnis. Die Produktpalette unserer Spulenwickelmaschinen ist äußerst vielseitig. Der Einsatzbereich erstreckt sich von Motoren ab BG 56 bis zu Motoren mit BG 450. Sogar für die Fertigung von Windkraftgeneratoren bieten wir entsprechend konzipierte Automaten.
Gerne finden wir gemeinsam mit Ihnen die passende Lösung für Ihre Anforderungen.
Einfache Vorbereitung, automatische Justage und Wicklung
Dem Bediener steht eine Vielzahl von Standard- und Sonderwickelschablonen für die unterschiedlichsten Wickelaufgaben und Spulenformen zur Verfügung. Zum Wickeln werden zuerst die Wickelschablonen in der Maschine montiert. Im Anschluss erfolgt die automatische elektromotorische Justage des Wickelschablonenabstands.
Damit sind alle mechanischen Vorbereitungen für die Spulenwicklung abgeschlossen. Der folgende, automatisch ablaufende Wickelvorgang erzeugt außergewöhnlich kreuzungsarme Spulen, die sich sehr schnell in den Motor einlegen bzw. einziehen lassen.
Technik
Die Vorteile auf einen Blick.
Spulendurchmesser
- 50 – 2.000 mm
Drahtdurchmesser
- von 1 x 0,07 mm bis 100 x 1,5 mm
Drahtüberwachung
- von 4- bis 48-fach als Standard, beliebig erweiterbar
Wickeldrehzahl
- Stufenlos 10 – 1.000 Umdrehungen
Drehmoment
- bis 4.500 Nm
Anwendungen
Maschinenmodelle.

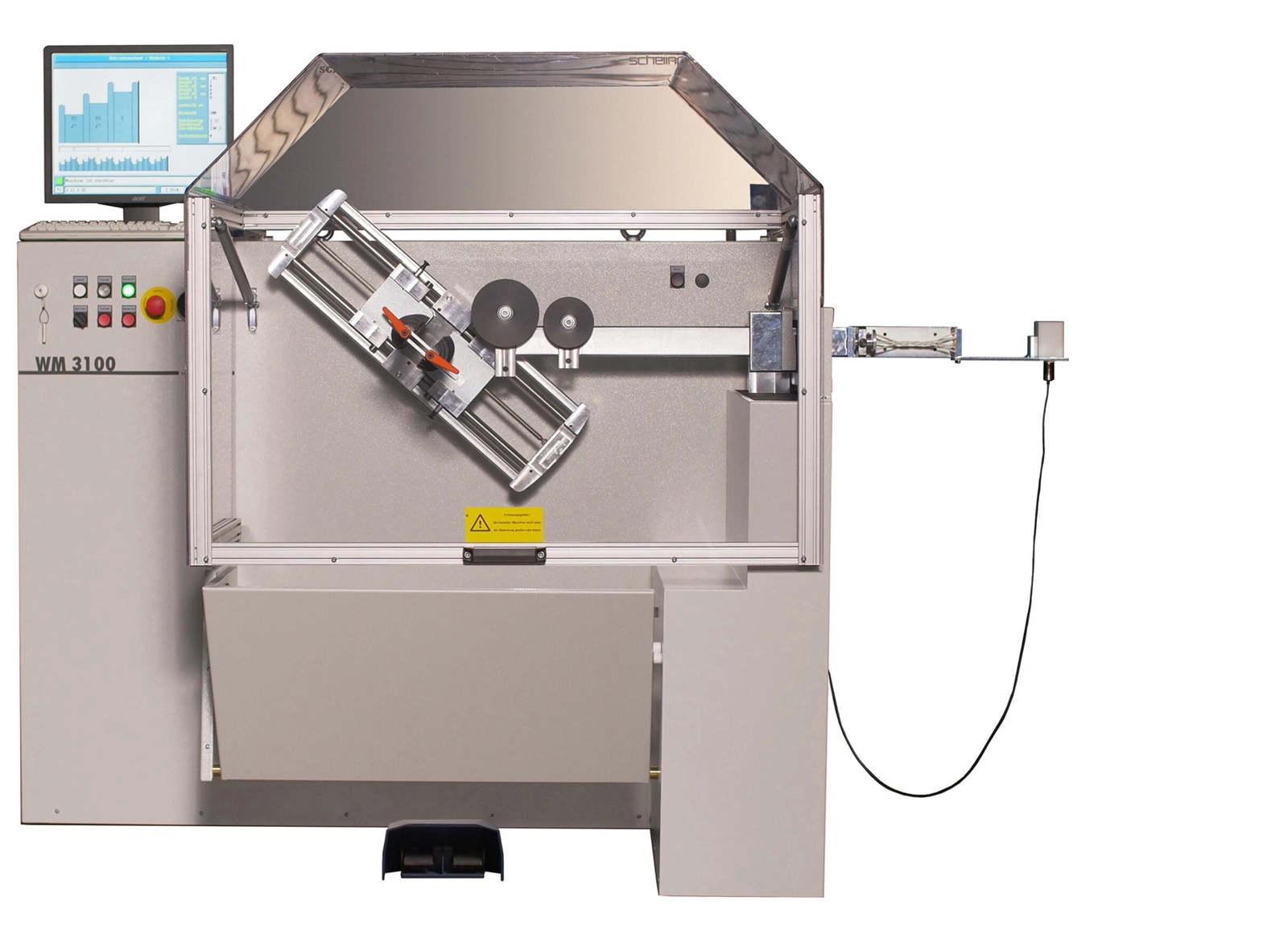

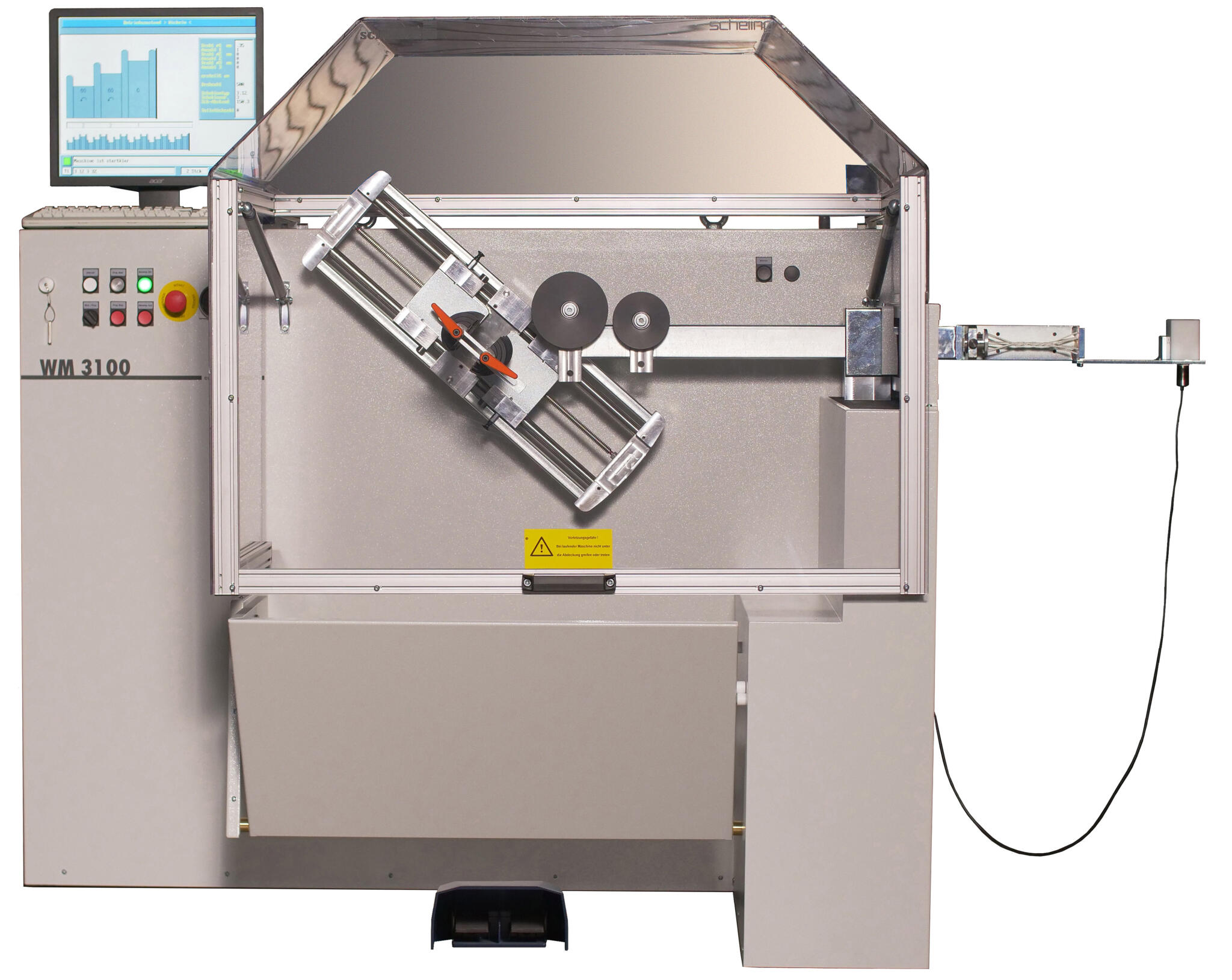

WM3100:
WM3500:

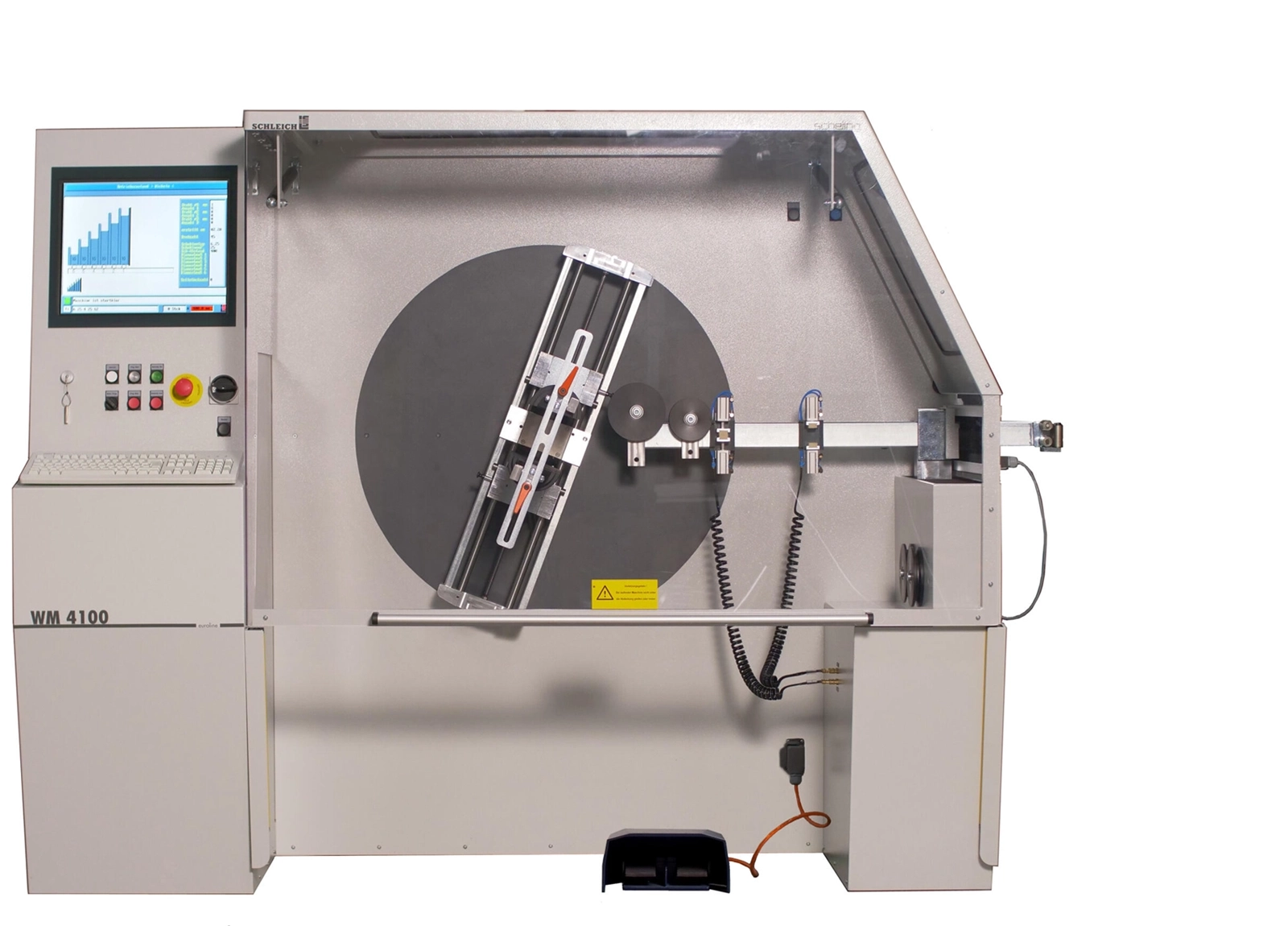

WM4100:

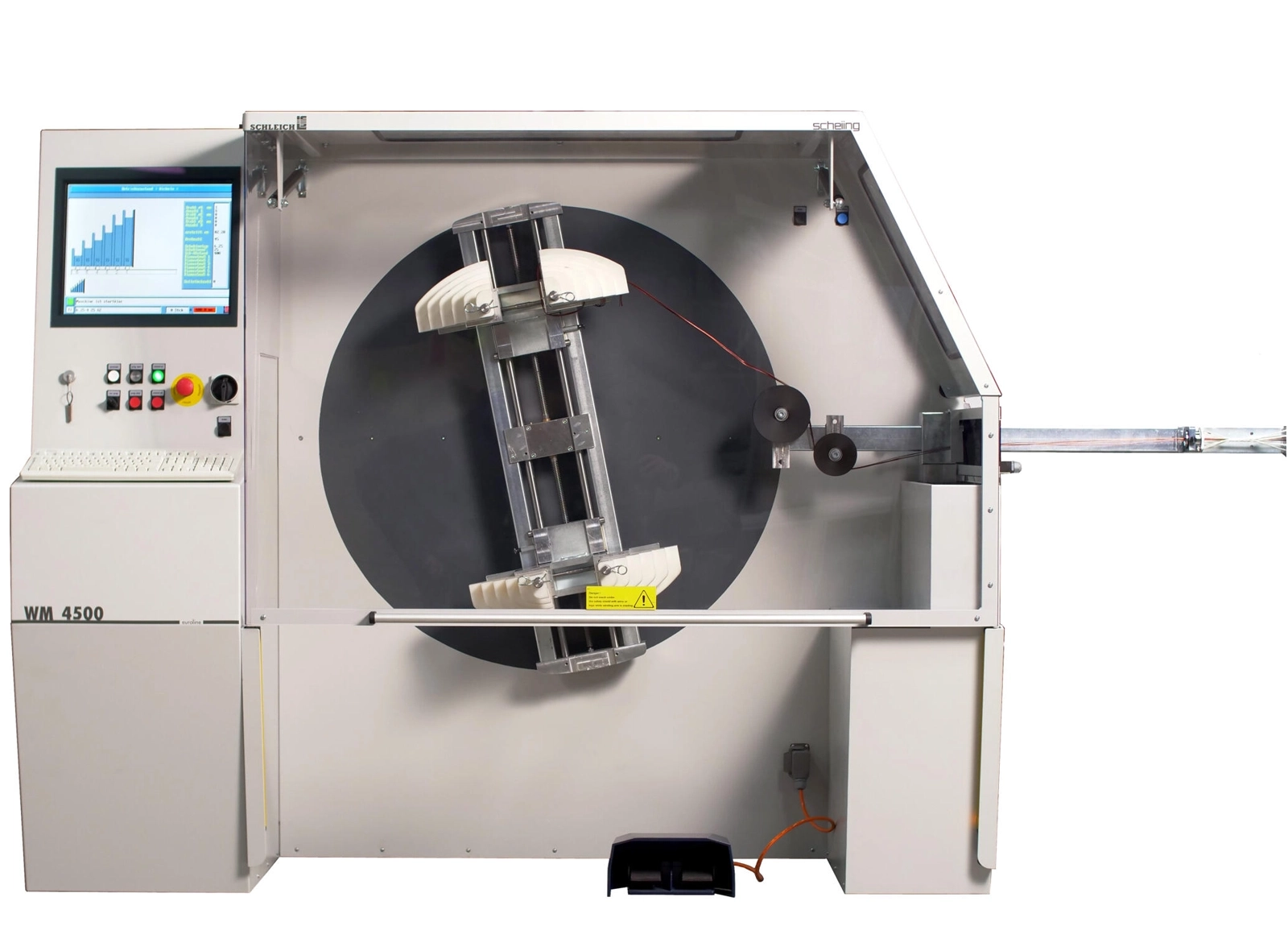

WM4500:

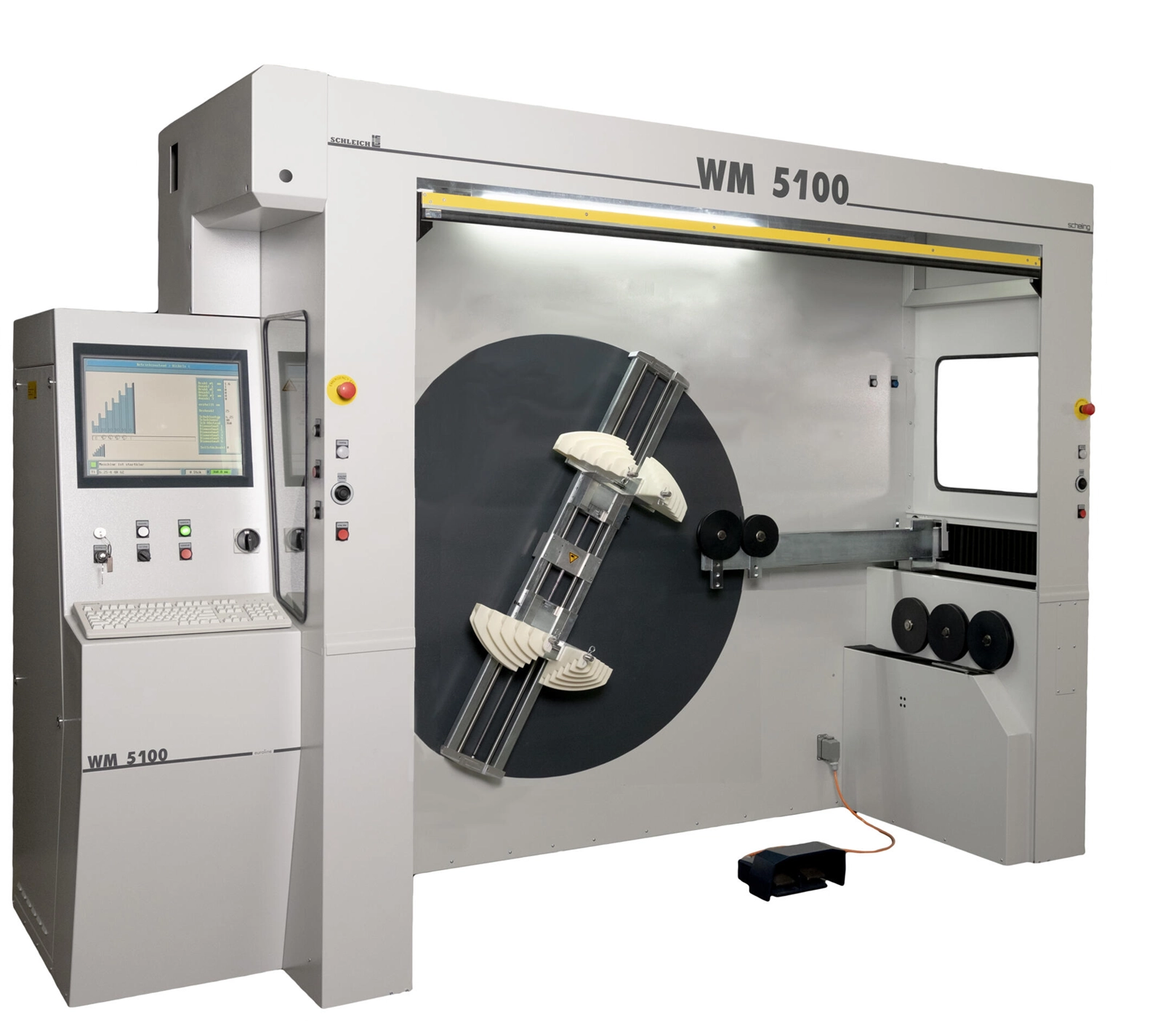

WM5100:
WM5500, z. B. für Bahnspulen:
Drahtausspulregal:
Downloads
Deutsche PDFs
- Details Wickelautomaten
- Motoren- und Wicklungsprüfgeräte » Der Gerätevergleich
- Motoren- und Wicklungsprüfgeräte » Die Produktübersicht
- SCHLEICH » Die Unternehmensbroschüre
Internationale PDFs
Sie benötigen eine persönliche Produktberatung? Rufen Sie uns an oder schreiben Sie eine E-Mail.
- +49 2372 901 25 40
- E-Mail Anfrage
