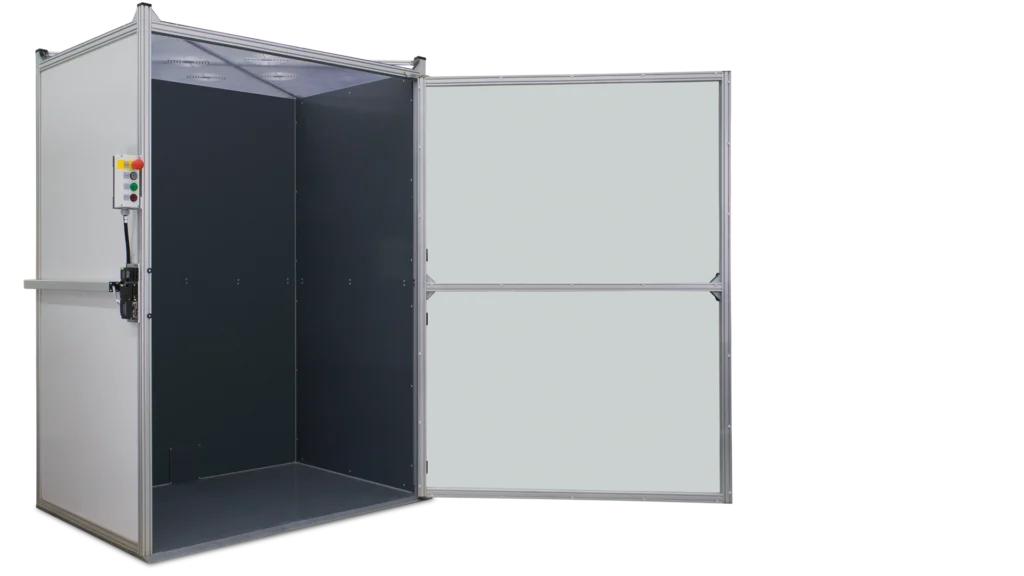

Prüfkabinen
Prüfen mit zwangsläufigem Berührungsschutz
Sicher ⋅ zweikanalige Sicherheitsendschalter ⋅ bis Performance Level PLe ⋅ robuste Industriequalität ⋅ hohe Lebensdauer ⋅ Schutztür oder Rolltor ⋅ ideal für Großprüflinge ⋅ befahrbar mit Palettenwagen …
Produktberatung
Key-Facts
Perfekter Berührungsschutz.
- Mechanisch solide und langlebige Konstruktionen
- Integrierte Ergebnisleuchte
-
Platz für Klemmen und Kontaktierungen
-
Automatischer Start nach dem Schließen der Prüfhaube
-
Sofortige Unterbrechung beim Öffnen der Prüfhaube während der Prüfung
-
Zweikanalige Sicherheitsendschalter
- Performance Level bis PLe
- Transparente Prüfhaube zur Beobachtung des Prüfobjektes während der Prüfung
- Optional Haubenverriegelung
- Sonderlösungen für Einbauten
- Sonderlösungen für den Einbau von manuellen Kontaktierungen

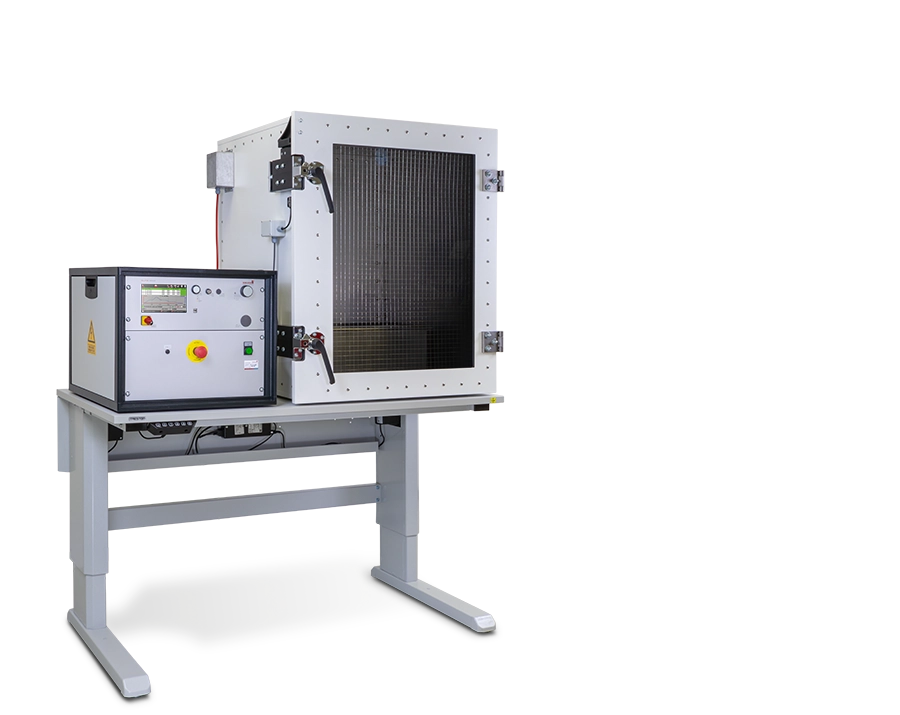

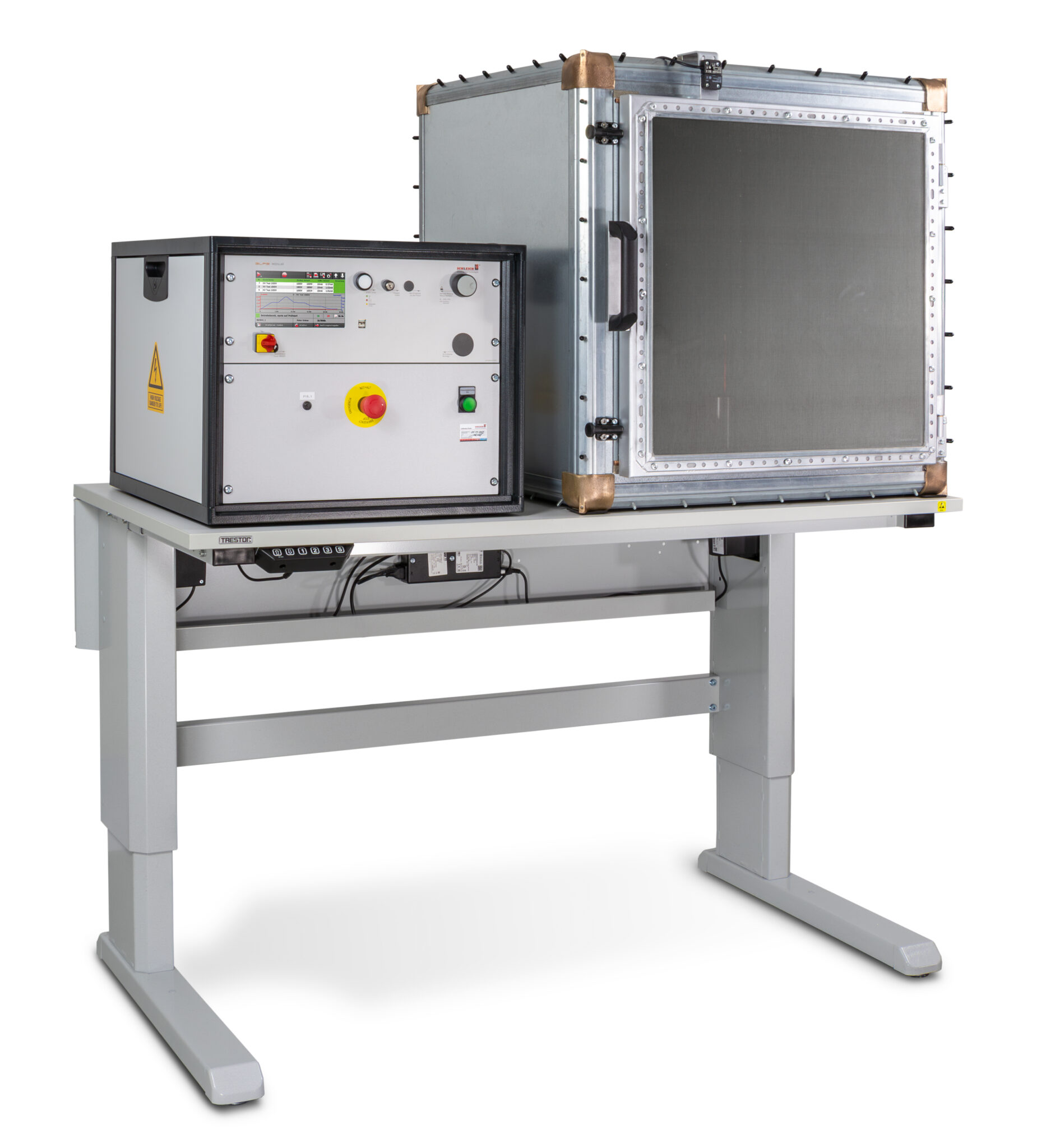

Varianten
3 Lösungen für Ihre Prüfaufgabe.
Bitte die gewünschten Eigenschaften auswählen:
|
|
|||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||
Haben Sie noch nicht die passende Prüfkabine gefunden?
Kein Problem!
Wir beraten Sie gerne zu den Möglichkeiten einer individuellen Lösung.
Kontaktieren Sie uns:
Produktberatung
Sie benötigen eine persönliche Produktberatung?
Nutzen Sie unseren Direktkontakt: +49 2372 901 25 40
Oder senden Sie uns Ihre Fragen per E-Mail.
E-Mail-AnfrageBeschreibung

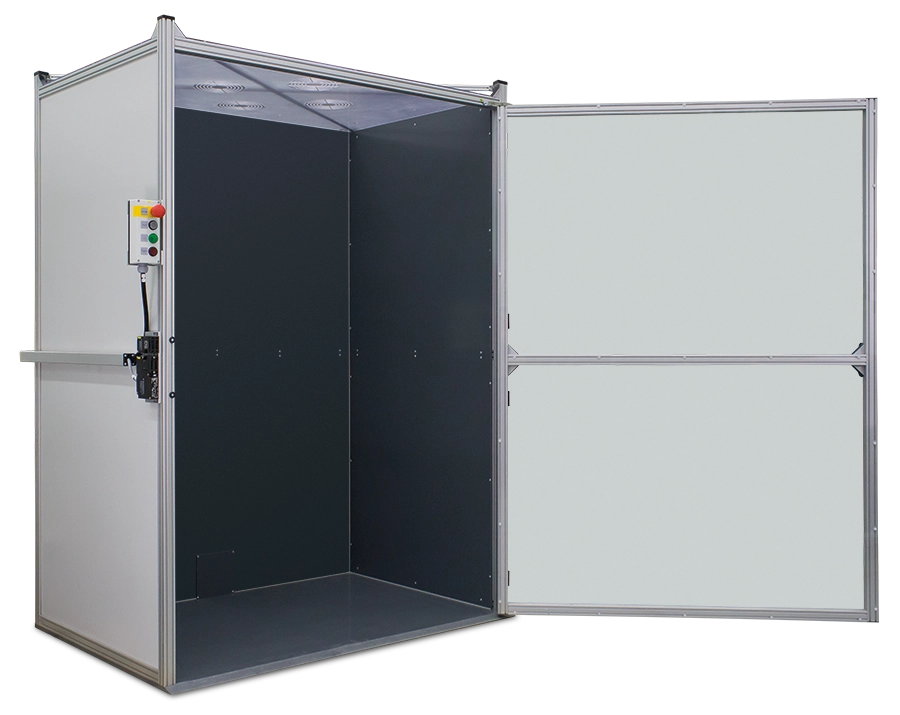

Schutzvorrichtung mit zwangsläufigem Berührungsschutz.
SCHLEICH-Prüfkabinen sind eine grundsolide, langlebige Anschaffung zur Gefährungsverminderung des Bedieners. Ergonomie und Zuverlässigkeit stehen dabei im Vordergrund.
Bei Prüfkabinen schützt eine Tür vor der Berührung des Prüfobjekts. Die leichtgängige Schutztür aus bruchsicherem, transparentem Kunststoff deckt das Prüfobjekt ab und ermöglicht eine optische Kontrolle während der Prüfung. Prüfungen sind nur bei geschlossener Schutztür möglich. Der Zustand der Schutztür wird fortlaufend durch einen, der Norm entsprechenden, sicherheitstechnisch zugelassenen, zweikreisigen Sicherheitsendschalter in Verbindung mit einem Sicherheitsauswertungsmodul überwacht. Das entspricht den Vorgaben zum zwangsläufigen Berührungsschutz.
Das Schließen der Prüfkabine startet den Prüfablauf. Das Öffnen bei laufender Prüfung führt zum sofortigem Abbruch. Die Spannung wird freigeschaltet und das Prüfobjekt entladen. Ergänzbar ist eine Sicherheitsverriegelung, die während des Prüfens das Öffnen verhindert.
Eine komplette Isolierung verhindert die Spannungsverschleppung nach außen. Das Bedienpersonal ist optimal geschützt. Um empfindliche Prüfobjekte vor elektrostatischer Auf-und Entladung zu schützen sind Prüfkabinen aus ESD-Materialien gegen Aufpreis erhältlich.
Anwendungen
Sonderlösung für befahrbare Prüfkabine

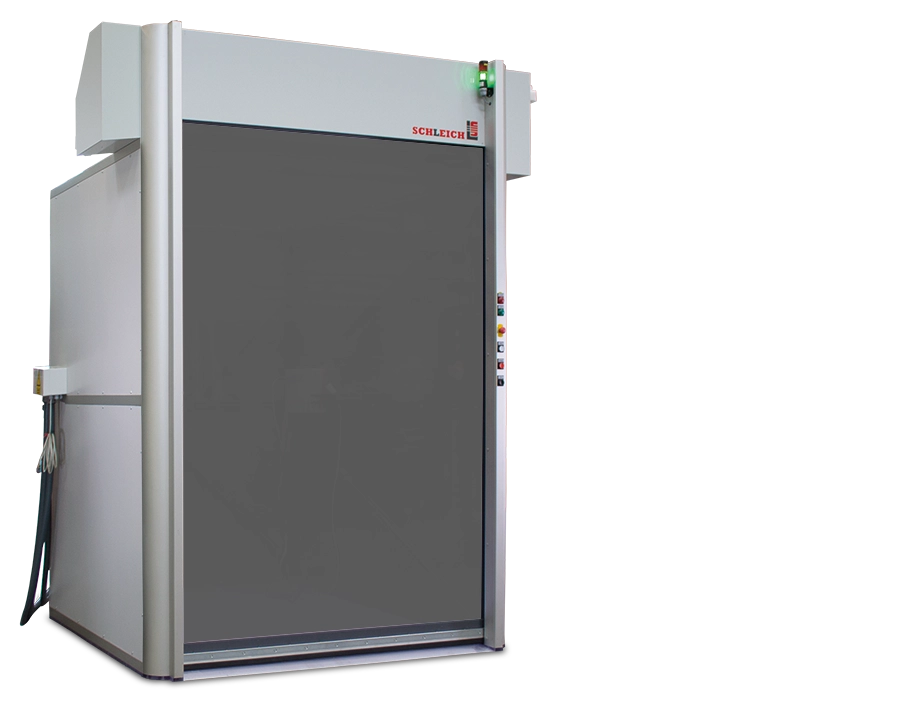

Prüfkabine mit Doppelflügeltür für sehr große Prüflinge
- Mit automatischer Zuhaltung während der Prüfung

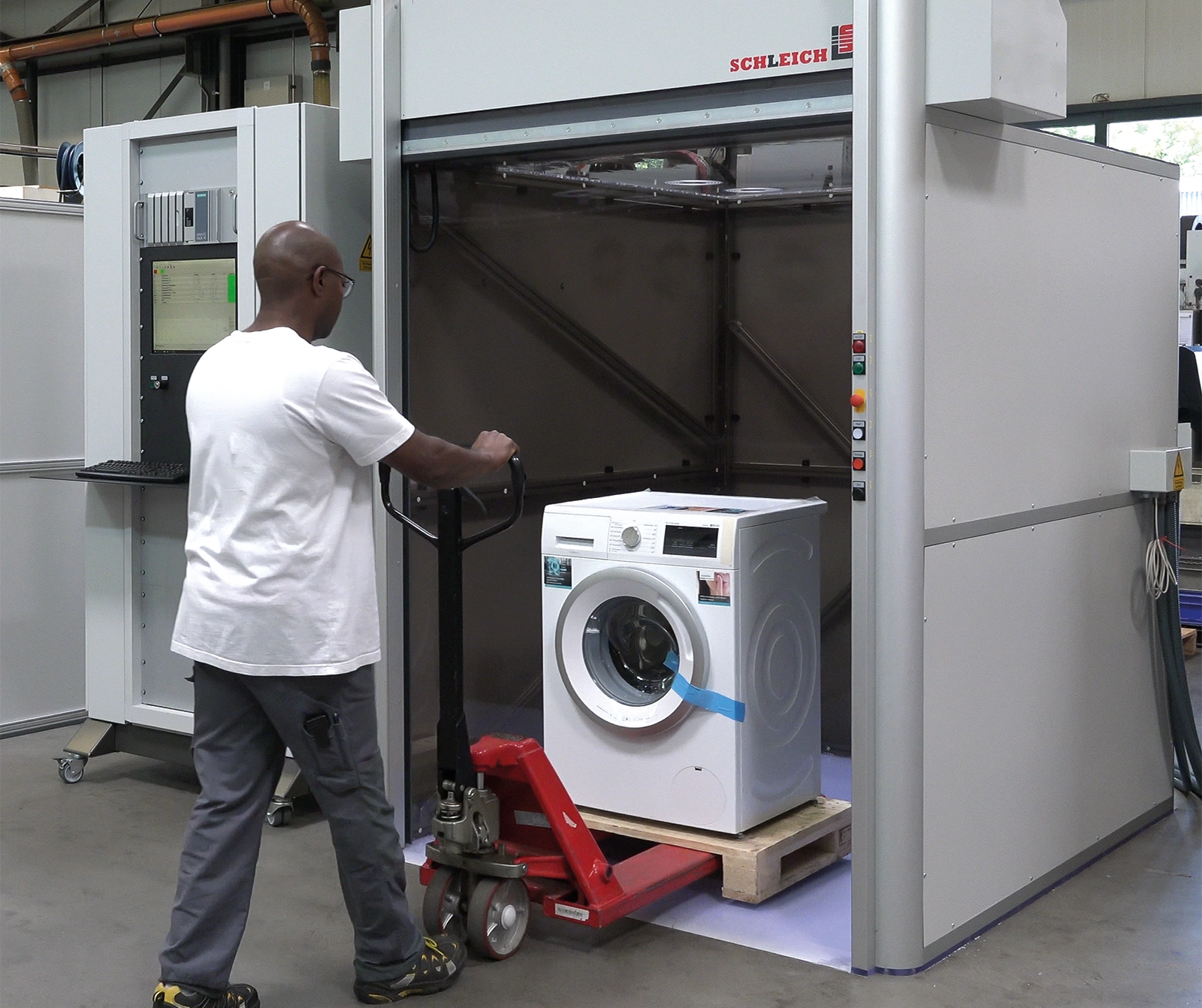

- Mit Palettenwagen befahrbar
