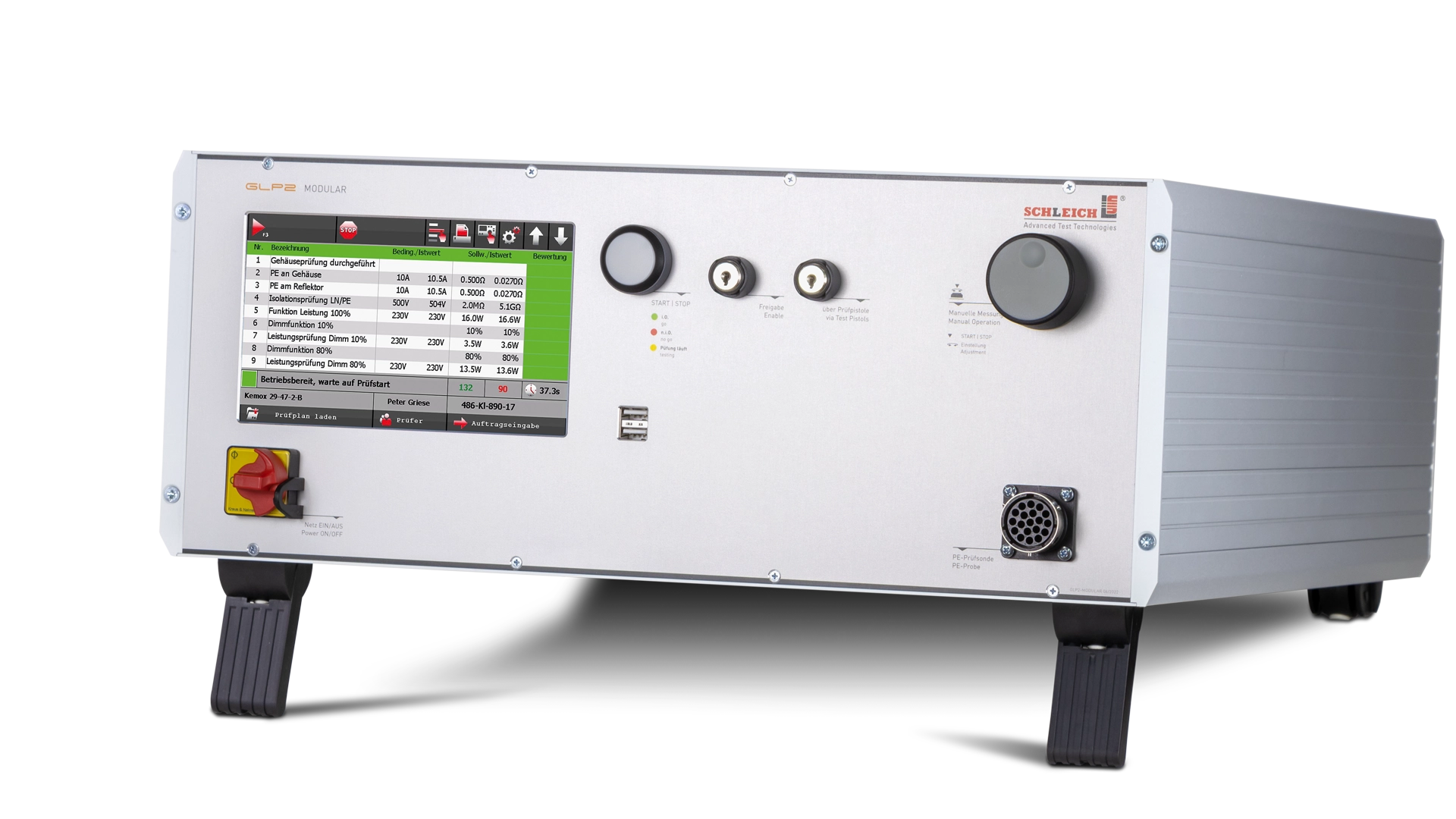

Das Prüfgerät GLP2-MODULAR prüft die elektrische Sicherheit und Funktion von elektrischen Produkten aller Art. Innovative Techniken zeichnen dieses Prüfgerät aus.

Ein Highlight ist die enorme Modularität. Bis zu 30 integrierbare Prüfmethoden bilden die Basis für die perfekte Individuallösung.

Dank vieler intelligenter Funktionen deckt das Prüfgerät alle Anwendungsbereiche moderner Sicherheits- und Funktionsprüftechnik ab. Es eignet sich ideal für Produktion, Labor, Prüffeld, Qualitätssicherung, Automatisierung und vieles mehr.

Flexible Prüfplanerstellung, Prüfauftragsdateneingabe, Ergebnisspeicherung, Seriennummernvergabe, frei konfigurierbarer Etikettendruck, Barcodefunktionen und viele weitere Features lassen keine Wünsche offen. Dank diverser Schnittstellen zur modernen IT-Welt sind der Integration in anspruchsvolle Fertigungsprozesse kaum Grenzen gesetzt.

In der Elektrotechnik gibt es unzählige Anwendungen – und das GLP2-MODULAR stellt sich diesen Herausforderungen. Vielseitig wie ein Schweizer Taschenmesser meistert es die unterschiedlichsten Aufgaben der Sicherheits- und Funktionsprüfung.

Sie haben die Möglichkeit, Hard- und Softwarefunktionen zu konfigurieren. Das Ergebnis ist ein maßgeschneidertes Prüfsystem, das Ihren Anforderungen und Ihrem Budget entspricht.

Das Prüfsystem GLP2-MODULAR vereint alle Prüfmethoden in einem Gerät. Diese Eigenschaft bietet die Möglichkeit, elektrische Produkte in einem Prüfdurchgang auf alle möglichen Fehler zu prüfen.

Das Zusammenspiel der verschiedenen Prüfmethoden mit unseren preisgekrönten Innovationen sichert die Qualität Ihrer Produktion.

Prüflösungen für vielfältige Anwendungen

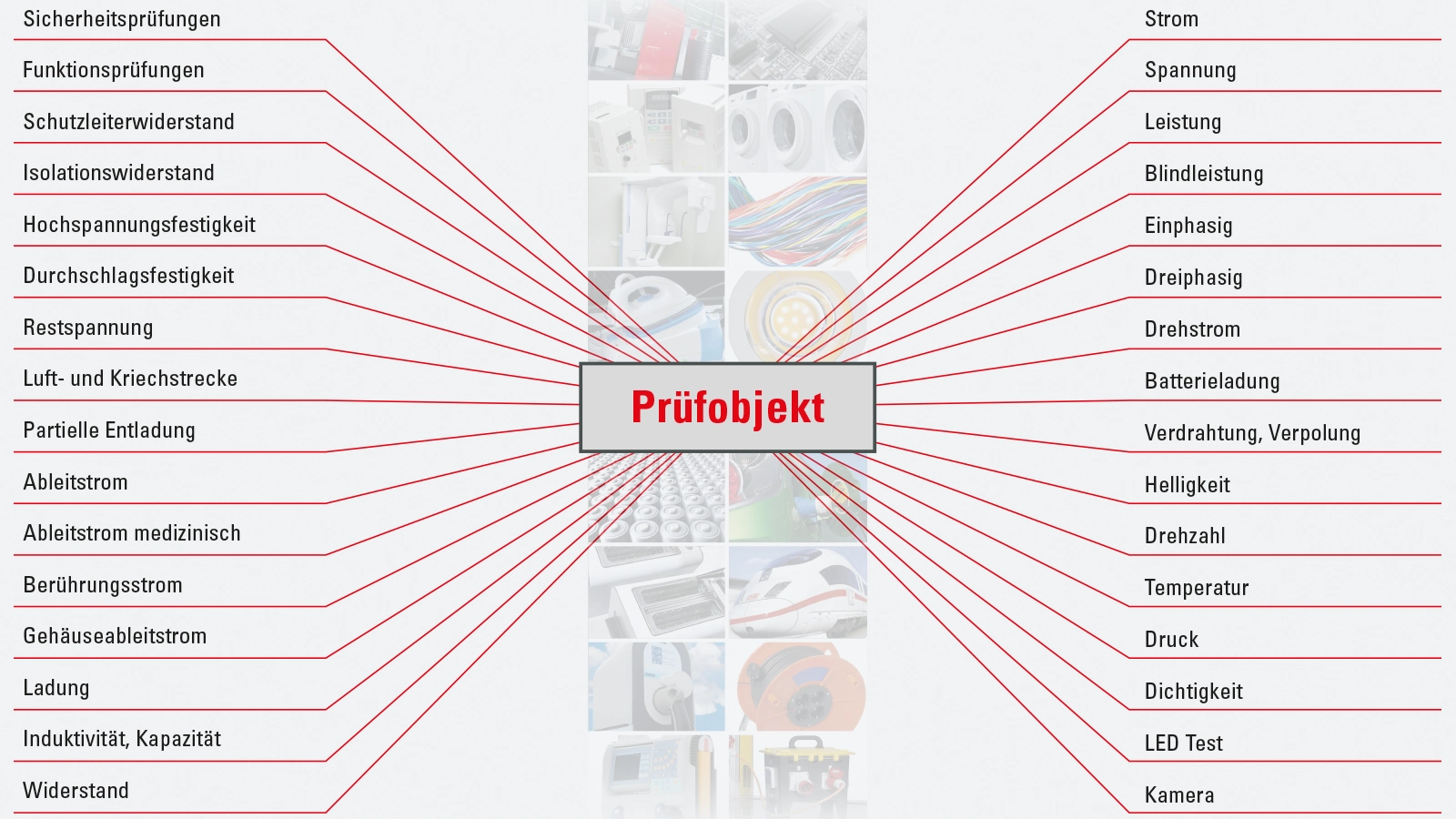

Der tiefe Blick ins Elektroprodukt

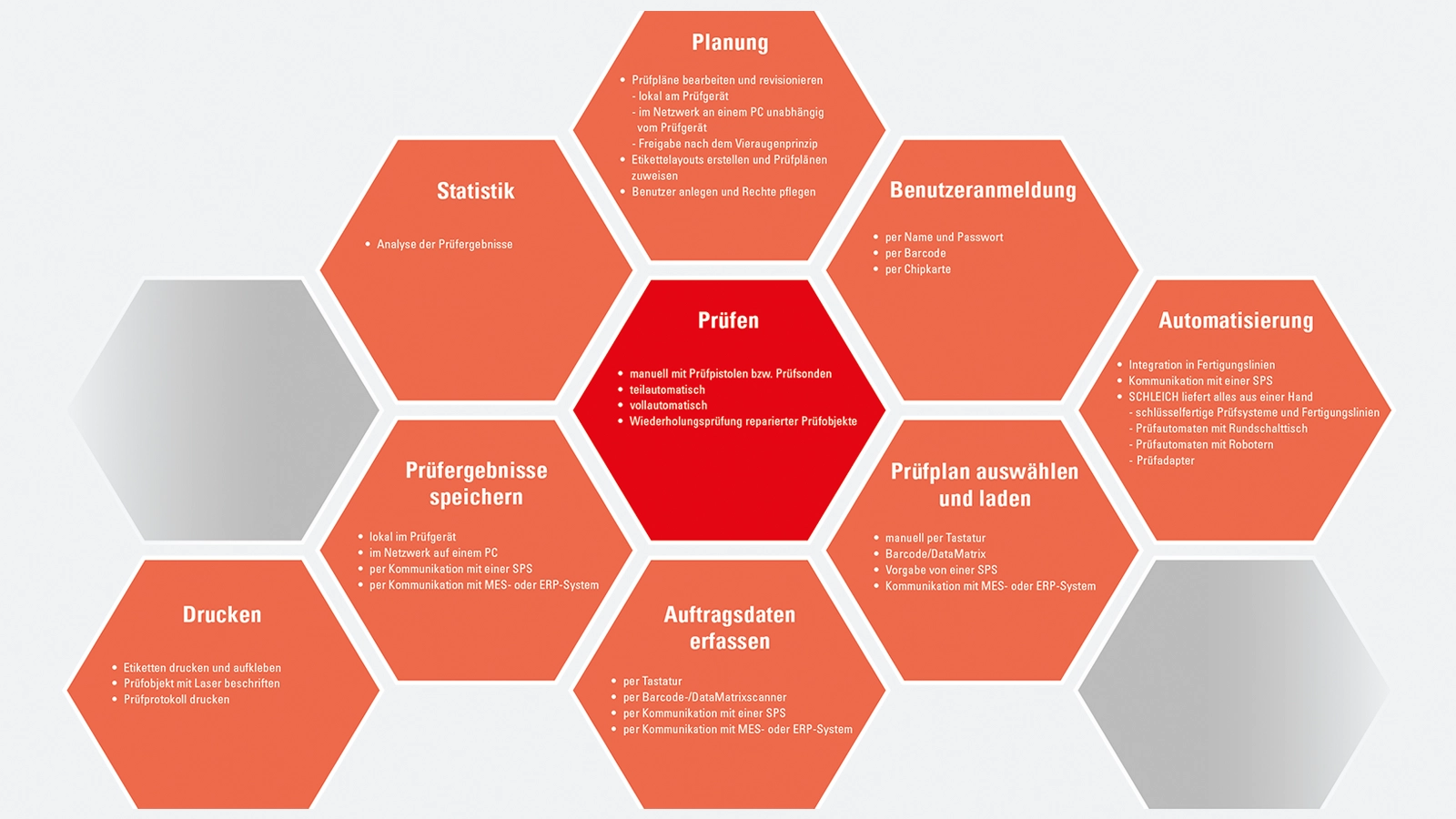

Der Workflow in der GLP2-MODULAR-Welt

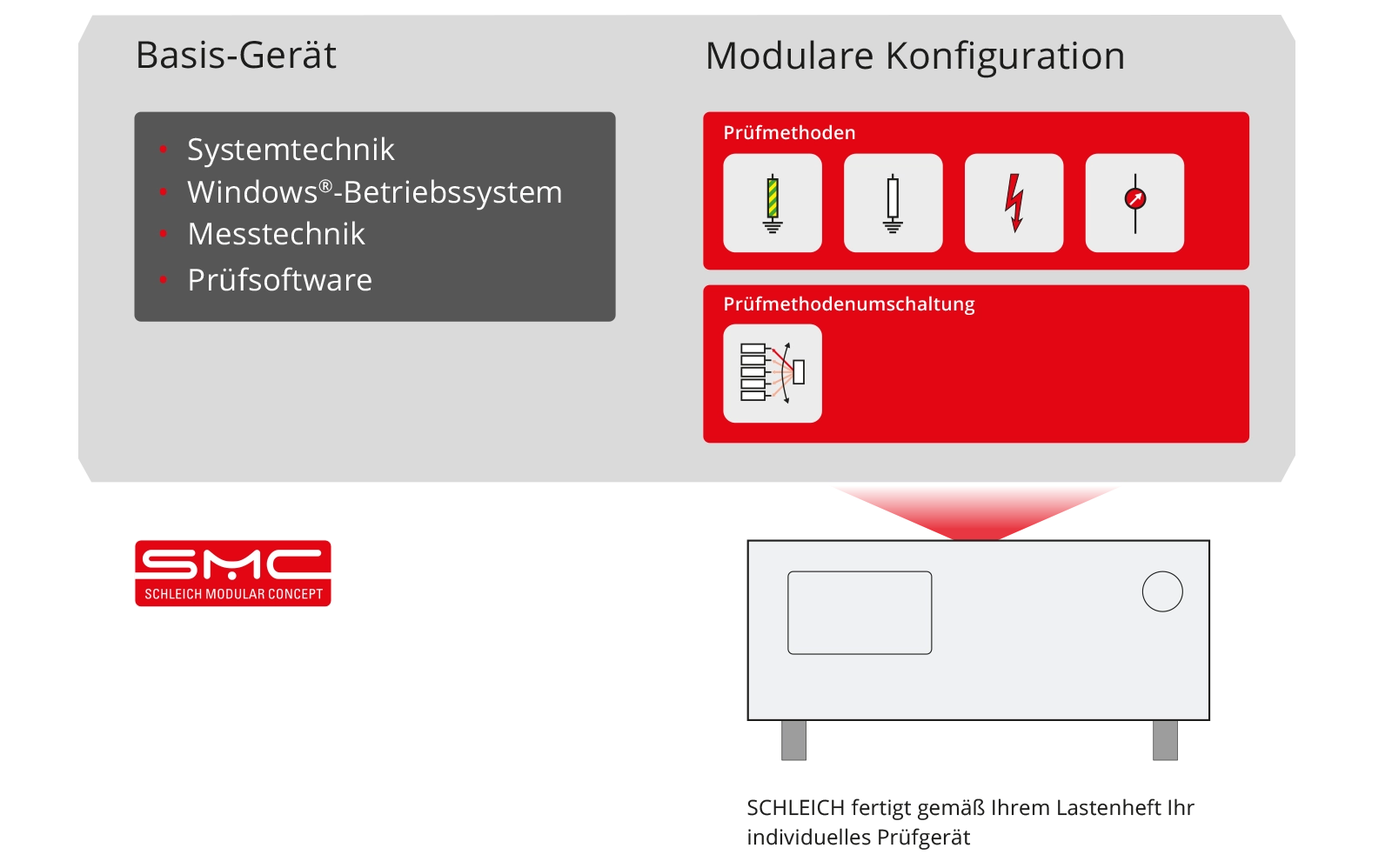

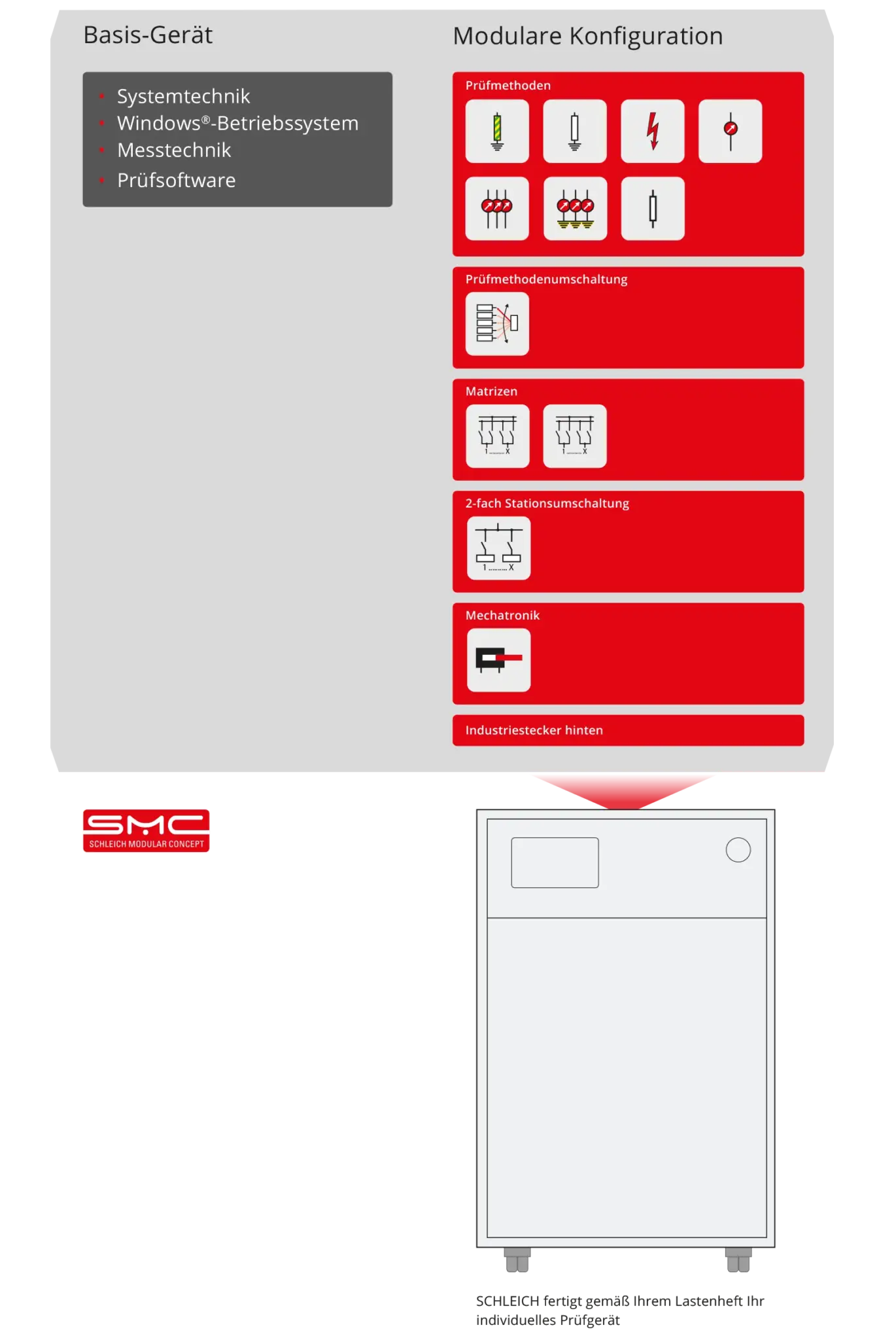

Basierend auf dem SCHLEICH MODULAR CONCEPT bieten die GLP2-MODULAR Prüfsysteme eine Vielzahl von Kombinationsmöglichkeiten unterschiedlichster Sicherheits- und Funktionsprüfmethoden. Ihre individuelle Prüfaufgabe bestimmt die Prüfmethoden, die Sie aus einem großen Pool von Prüfmöglichkeiten auswählen.

Ob eine Prüfmethode oder eine Vielzahl – Sie bestimmen die Konfiguration! So kann Ihr GLP2-MODULAR beispielsweise als spezielles Hochspannungsprüfgerät mit vielen Prüfausgängen konfiguriert werden. Für komplexere Prüfaufgaben benötigen Sie vielleicht eine Kombination aller möglichen Prüfmethoden.

Das SCHLEICH MODULAR CONCEPT der GLP2-MODULAR Prüfsysteme ermöglicht es, genau das Prüfgerät zusammenzustellen, das Sie benötigen. Und das nicht nur durch den Einbau verschiedener Einzelprüfgeräte in ein überdimensionales Prüfrack, sondern durch die Integration aller Prüfungen in ein kompaktes modulares Gehäuse. Die Gehäusegröße ergibt sich aus Art und Umfang der verschiedenen Prüfungen.

Die Flexibilität der GLP2-MODULAR Prüfsysteme zeigt sich nicht nur im Gehäuse, sondern auch in der Anzahl und Anordnung der Anschlüsse des Prüfgeräts. Beim 19“-Container und erst recht beim 19“-Industrieschrank können die Messanschlüsse an allen Seiten des Prüfgerätes angebracht werden. Damit werden wir allen räumlichen Anforderungen gerecht.

In jedem Prüfgerät steckt die Erfahrung aus vielen tausend Installationen. Diese Erfahrung wird bei SCHLEICH konsequent, mit Leidenschaft und ohne Kompromisse umgesetzt.

Das ist „customer based technology“.

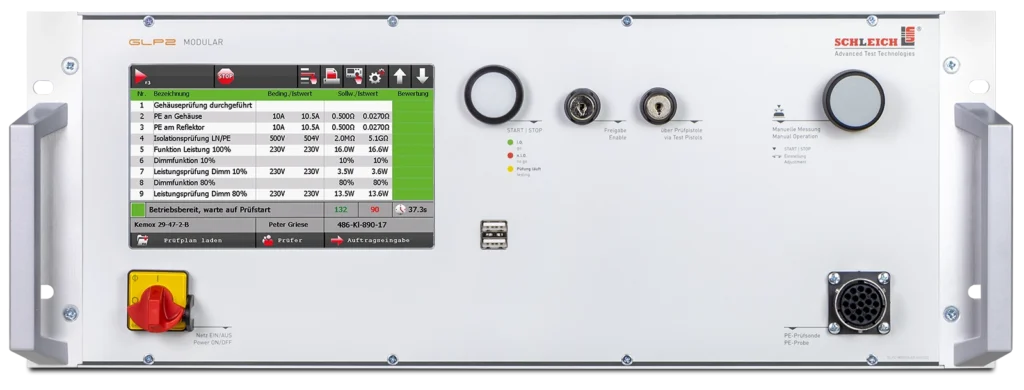

Die Prüfgeräte bieten bei sehr kompakter Bauweise eine Vielzahl von Prüfmöglichkeiten in nur einem Gehäuse. Die Kombination der Prüfmethoden nach dem SCHLEICH MODULAR CONCEPT beinhaltet daher auch ein modulares Gehäusekonzept.

Je nach Anforderung kann Ihre Anwendung in einem kompakten Tischgerät, einem 19”-Einschubgerät, einem 19”-Container oder einem 19”-Industrieschrank untergebracht werden. Für den fachgerechten und sicheren Einbau der Prüftechnik verwenden wir passgenaue Gehäusekomponenten namhafter deutscher Hersteller sowie Komponenten aus eigener Fertigung.

Das Standard GLP2-MODULAR nutzt das schlanke Windows^® Embedded. Sie haben immer alle relevanten Prüfergebnisse im Blick. Die übersichtliche Darstellung des Prüfablaufs ermöglicht ein strukturiertes und sehr effizientes Arbeiten.

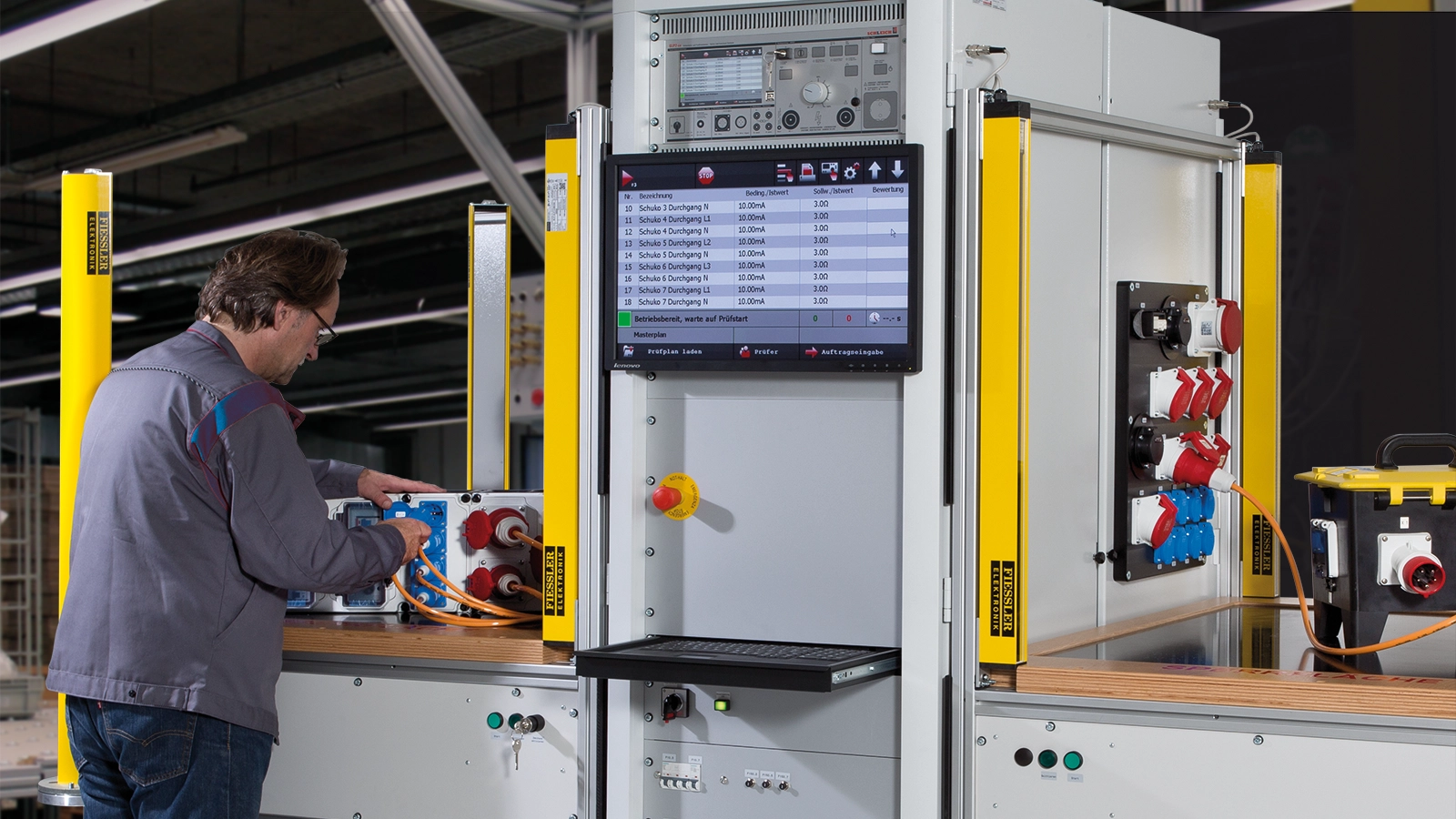

Im Automatikbetrieb werden die Prüfungen halb-/vollautomatisch durchgeführt. Zwischen allen Messanschlüssen, die mit dem Prüfobjekt verbunden sind, laufen die Prüfungen Schritt für Schritt vollautomatisch ab.

Muss der Bediener z. B. einzelne Messpunkte am Prüfobjekt  manuell mit einer Prüfsonde abtasten, erfolgt eine Unterbrechung mit einer Hinweismeldung. Diese dauert so lange, bis er seine manuelle Aufgabe erledigt hat. Danach läuft die Prüfung wieder vollautomatisch ab. Die Prüfergebnisse werden automatisch ausgewertet und übersichtlich dargestellt.

Die Bearbeitung der Prüfsequenz erfolgt durch einfaches Hinzufügen oder Entfernen von Prüfschritten. So kann der Prüfablauf optimal an unterschiedliche Anforderungen angepasst werden. Jeder einzelne Prüfschritt ist über Prüfparameter individuell konfigurierbar.

Die umfangreiche integrierte Benutzerverwaltung stellt sicher, dass nur autorisierte Personen diese Änderungen vornehmen können.

Das GLP2-MODULAR stellt Ihnen alle integrierten Prüfmethoden einzeln zur Verfügung – so als hätten Sie für jede Prüfmethode ein eigenes Prüfgerät vor sich.

Für den einzigartigen manuellen Modus ist kein Prüfplan erforderlich. Der Bediener wählt einfach die gewünschte Prüfmethode aus und startet das Prüfgerät.

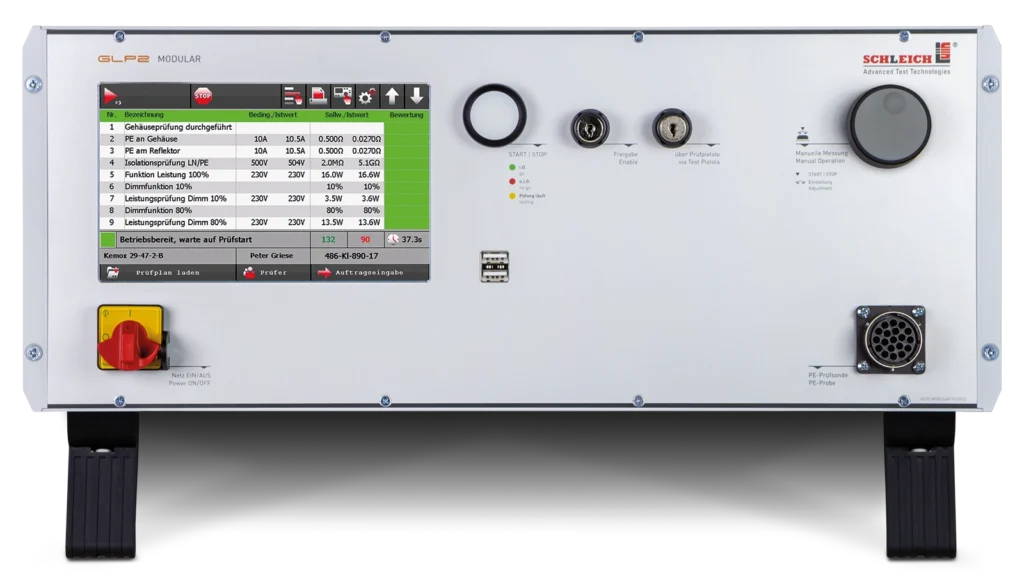

Die wichtigsten Messwerte werden in großen Ziffern angezeigt. Auch die weiteren Einstellungen werden übersichtlich visualisiert. Diese Funktion ist einzigartig. Sie ist ideal für Prüfungen im Labor oder am Reparaturplatz.

Der manuelle Modus

Wählen Sie die gewünschte Prüfmethode und starten Sie die Messung. Um die Messung zu beenden, stoppen Sie die Messung wieder.

Ein Vergleich mit Grenzwerten findet nicht statt. Stattdessen werden die Messwerte und die eingestellten Prüfbedingungen kontinuierlich angezeigt.

Während der laufenden Messung können die Prüfparameter über das Touchdisplay eingestellt werden. Dies ist ein großer Vorteil. So ist Ihr Prüfobjekt kontinuierlich den Prüfbedingungen ausgesetzt. Sie können es auf „Herz und Nieren“ prüfen und so lange belasten, wie Sie möchten.

Nicht nur die Prüfbedingungen wie Prüfspannung und Prüfstrom sind veränderbar. Auch die angezeigten Istwerte und deren physikalische Einheiten können entsprechend der gewünschten Auswertung umgeschaltet werden.

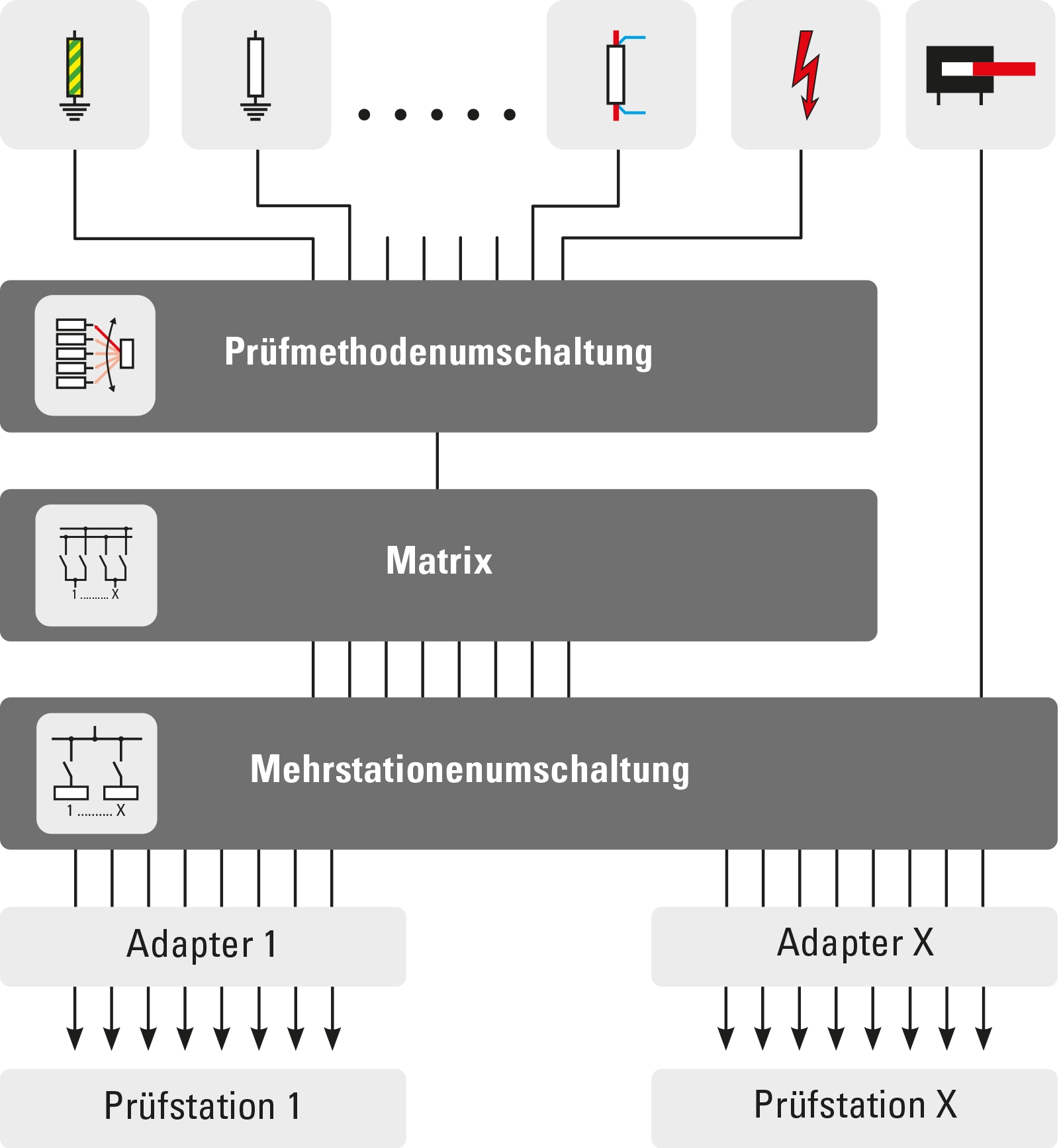

Bei Prüfgeräten mit mehreren Prüfanschlüssen können die Prüfmethoden wie bei einem automatischen Prüfablauf auf die verfügbaren Prüfanschlüsse geschaltet werden. Die manuelle Messung kann somit zwischen beliebigen Prüfanschlüssen erfolgen. Die Auswahl der Prüfanschlüsse erfolgt komfortabel über das Touchdisplay. Die Umschaltung erfolgt über die integrierte Relaismatrix.

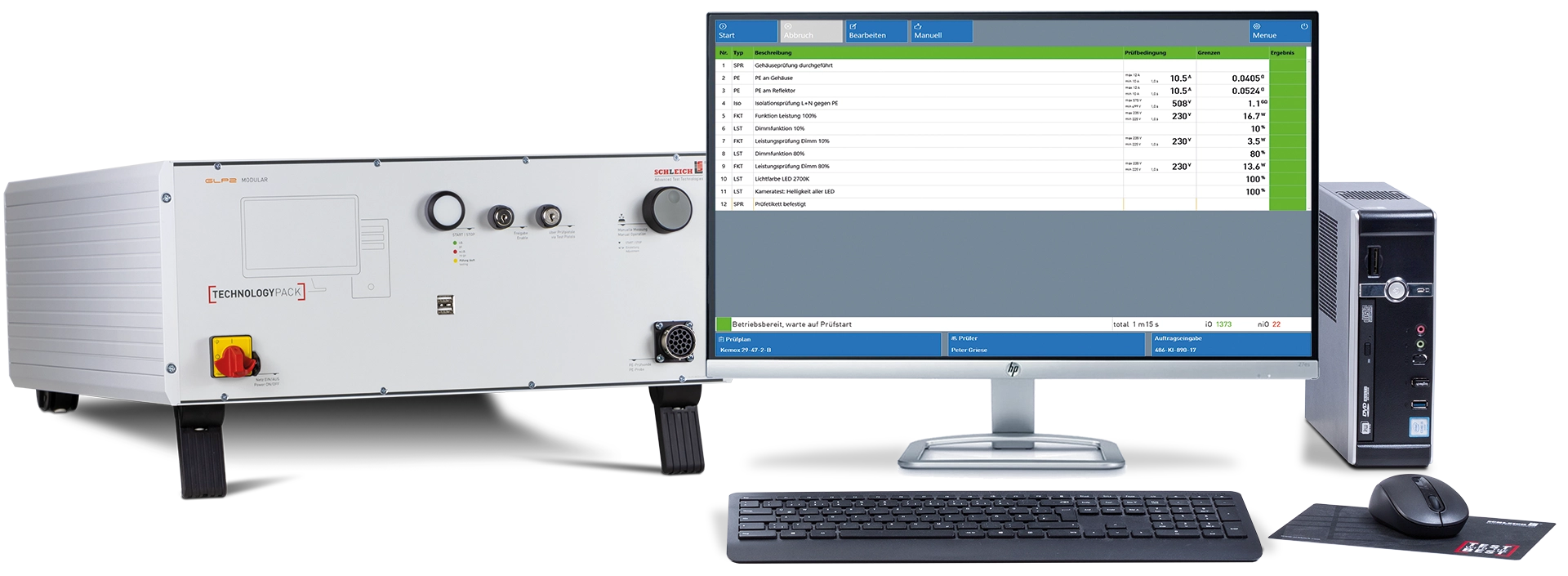

Die Erweiterung des GLP2 mit dem Technologiepaket nutzt die umfangreichen Möglichkeiten von Windows^® voll aus. Die Darstellung erfolgt auf einem externen Touch-Monitor, wobei sich das Bildschirmlayout dynamisch an die Auflösung des Monitors anpasst. Die Benutzeroberfläche präsentiert sich noch intuitiver und übersichtlicher als vom Standard gewohnt. Zur Steigerung der Leistungsfähigkeit wird ein vollwertiger PC eingesetzt.

Die bewährte Messhardware und die präzise Messtechnik sind identisch mit dem Standardgerät. Das Technologiepaket stellt ein Upgrade hinsichtlich der Bedienung dar.

Basierend auf dem Windows^®-PC, dem großen Touchdisplay und den sich daraus ergebenden technischen Möglichkeiten ist die Bedienoberfläche noch informativer und bedienerfreundlicher als bisher. Unsere Ingenieure haben alle modernen Eigenschaften des Windows^®-Betriebssystems konsequent genutzt. Das Ergebnis ist eine übersichtliche, schnörkellose Darstellung, die sich sehen lassen kann.

Zusätzlich zu den Funktionen der Standardsoftware wurde eine Prüfplanrevision inklusive einer umfangreichen Prüfplanhistorienverwaltung integriert. Neue oder geänderte Prüfpläne können nach dem Vier-Augen-Prinzip freigegeben werden. Die Freigabe der Prüfpläne erfolgt durch einen Kontrolleur und nicht durch den Prüfplanersteller.

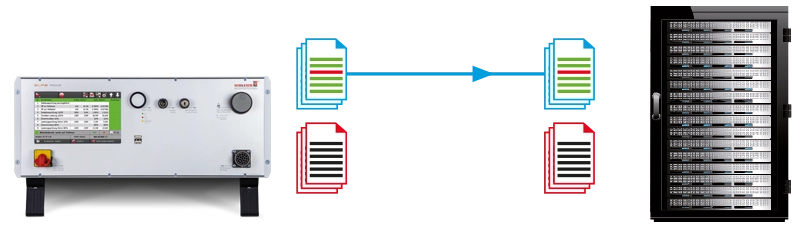

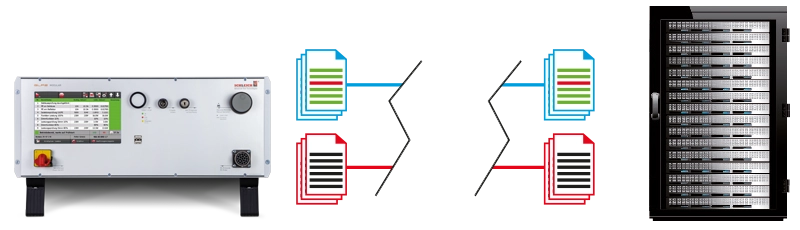

Prüfpläne und Prüfergebnisse können lokal oder alternativ auf einem zentralen Netzlaufwerk gespeichert werden. Dies gewährleistet eine hohe Sicherheit Ihrer Daten sowie einen optimalen Datenaustausch der Prüfpläne zwischen verschiedenen Prüfsystemen.

Das GLP2-MODULAR ist bereits in der Grundausstattung netzwerkfähig. Diese Eigenschaft bietet die ideale Plattform zum Sammeln, Verwalten, Analysieren und Verteilen von Informationen.

Das GLP2-MODULAR mit ergänzendem Technologiepaket bietet darüber hinaus die Möglichkeit der Integration in eine komplexe Unternehmensdomäne.

Die Speicherung der Prüfpläne und Prüfergebnisse erfolgt in einem sicheren und zuverlässigen Dateisystem auf einem gemeinsam genutzten Netzlaufwerk.

GLP2-MODULAR-Prüfsysteme mit Technologiepaket können auch mit ERP-, PPS-, MES- und CAQ-Systemen vernetzt werden. Für diese Anforderung bieten wir vielfach erprobte, konfigurierbare Lösungen an.

Die Prüfgeräte können in beliebig komplexen Netzwerktopologien betrieben werden. Sie können eine unbegrenzte Anzahl von Prüfgeräten an verschiedenen Unternehmensstandorten weltweit installieren und mit dem zentralen Netzwerklaufwerk verbinden. Unsere Erfahrung in der globalen Vernetzung von Prüfgeräten gibt Ihnen dabei die Sicherheit, unabhängig vom Produktionsstandort die gleiche Produktqualität zu erhalten. Probleme bei der Überarbeitung von Prüfplänen gehören damit der Vergangenheit an.

Selbstverständlich können alle Prüfplan-, Druck-, Etiketten- und Statistikarbeiten auch an den einzelnen Prüfgeräten durchgeführt werden. Um jedoch den Produktionsablauf nicht zu stören, ist es in vernetzten Systemen sinnvoll, dafür separate Arbeitsplätze zu verwenden.

Die PC-Software editor&printer kann daher auf verschiedenen Workstations installiert werden.

Etikettenvorlagen können auch zentral auf einem Netzlaufwerk gespeichert werden. Das Prüfgerät lädt dann je nach Prüfplan die entsprechende Vorlage und druckt die Etiketten nach der Prüfung aus. Durch die zentrale Speicherung auf dem Netzlaufwerk ist sichergestellt, dass alle angeschlossenen Prüfgeräte immer die gleiche Etikettenvorlage verwenden.

Im Falle einer notwendigen Fernwartung können wir uns temporär in Ihr Netzwerk einwählen und direkt auf das einzelne Prüfgerät zugreifen. Wir sehen direkt den Bildschirminhalt des Prüfgerätes. Mit Ihrer Erlaubnis hätten wir auch Zugriff auf Maus und Tastatur. Diese Möglichkeiten sind ideal für einen qualifizierten Support. Die Fernwartung ist natürlich nur mit Ihrer Zugriffsfreigabe möglich.

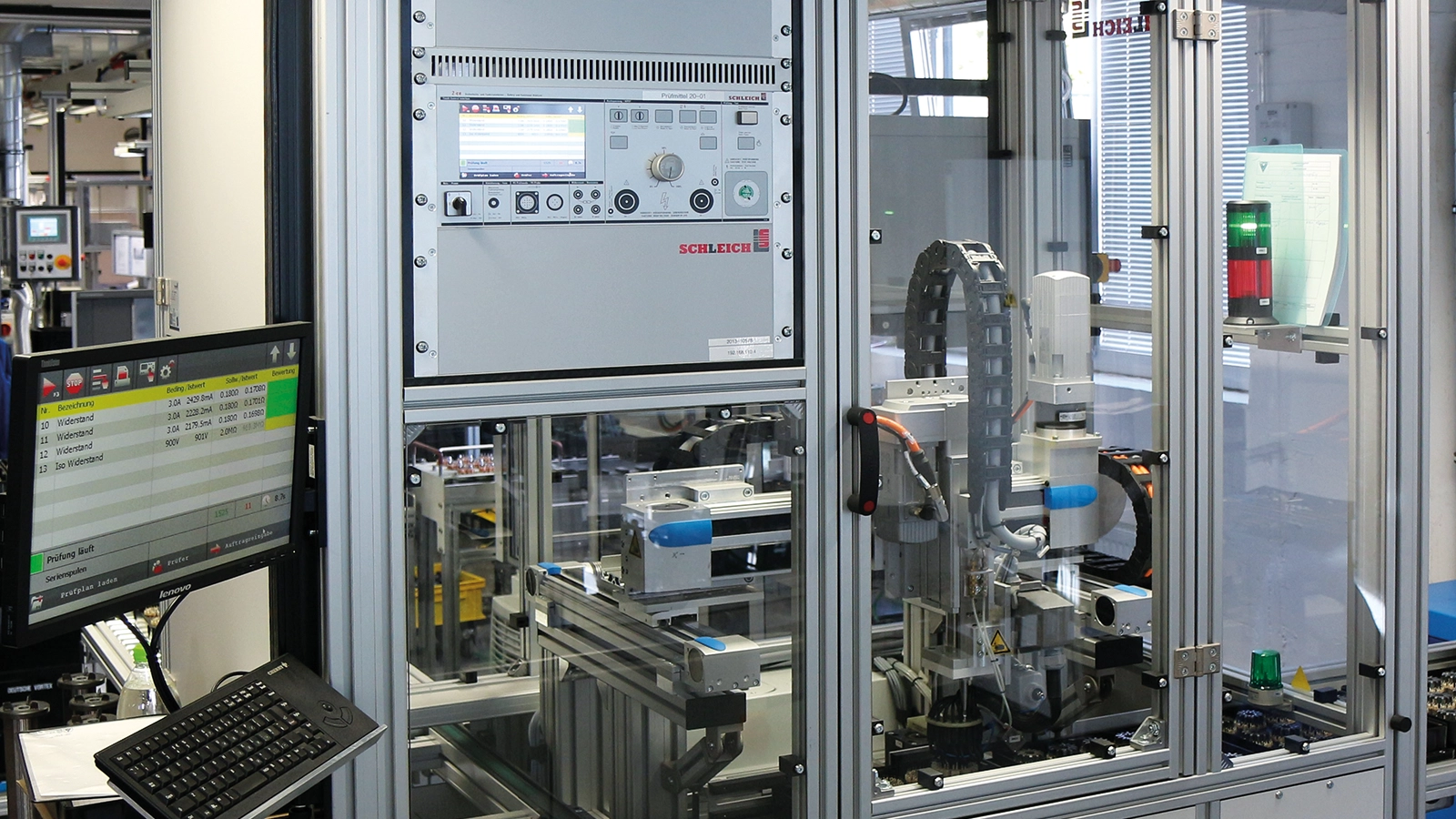

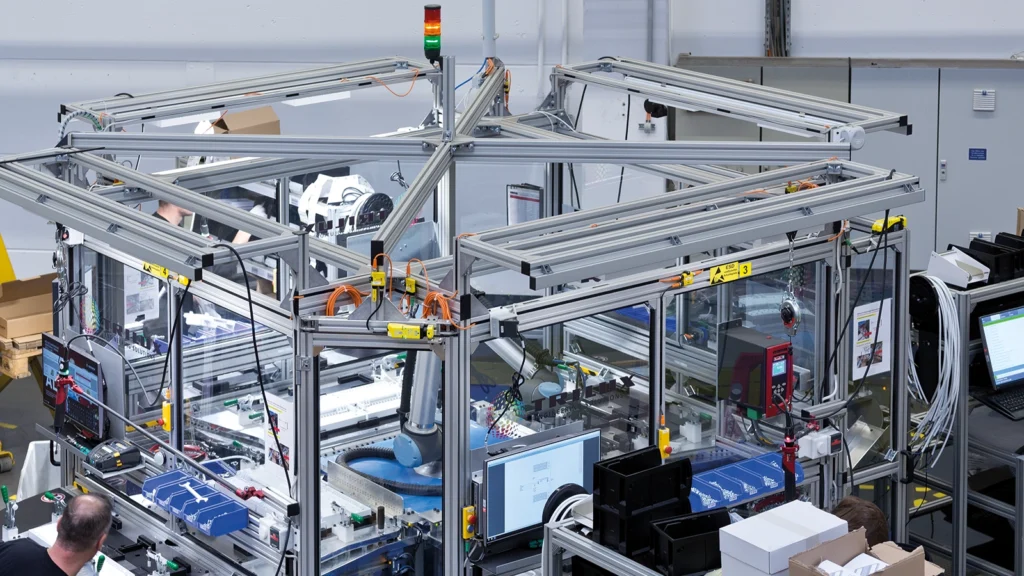

Das GLP2-MODULAR lässt sich ideal in eine automatisierte Produktion integrieren. Gerade die Automatisierung ist aufgrund der Unternehmensstruktur eine besondere Stärke von SCHLEICH.

Automatisierung bedeutet neben Software, Elektronik und Anlagenbau auch Mechanik und Mechatronik. Diese Leistungen werden von der SCHLEICH-Mechanikkonstruktion, unseren CNC-Bearbeitungszentren und der mechanischen Montage erbracht.

GLP2-MODULAR integriert in Ihre bestehende Automatisierung

Sie haben eine automatisierte Produktion und möchten das GLP2-MODULAR in Ihre Produktion integrieren? Dazu kann das Prüfgerät über Schnittstellen von einer SPS komplett ferngesteuert werden. Bei Bedarf können auch Prüfpläne und Prüfparameter auf das Prüfgerät übertragen werden. Die Rückmeldung der Prüfergebnisse erfolgt sowohl qualitativ als auch quantitativ.

GLP2-MODULAR integriert in ein SCHLEICH-Prüfsystem

Wir liefern Prüfsysteme bestehend aus dem Prüfgerät, der Kontaktierung des Prüfobjekts und der kompletten mechanischen Automatisierung. Alles schlüsselfertig aus einer Hand. Alle Automatisierungskomponenten werden im Hause SCHLEICH entwickelt, konstruiert, gefertigt, montiert und in Betrieb genommen.

Häufig übernimmt das GLP2-MODULAR neben der Prüfung auch die Ablaufsteuerung der Automatisierung. Bei höherem Automatisierungsgrad kommt alternativ eine SPS zum Einsatz. Wir gehen sehr kundenspezifisch auf die Wünsche und Anforderungen ein.

Das Ergebnis ist die exakt auf die Aufgabe zugeschnittene Lösung.

Das GLP2-MODULAR ist ideal für die Integration in automatische Systeme geeignet. Dazu bietet es eine enorme Vielfalt unterschiedlichster Schnittstellen zur Kommunikation mit den verschiedensten Automatisierungssystemen.

Typische Anforderungen sind

• Steuerung kompletter Prozesse und Komponenten
  – Verarbeitung von Eingängen, Signalgebern, Scannern, RFID-Lesern etc.
  – Setzen von Ausgängen, z. B. für Zylinder …
  – Steuern von Motoren und Antrieben …
• Austausch von Start-, Stopp- und Ergebnissignalen
• Direkte Kommunikation mit einer SPS-Steuerung
• Bidirektionale Kommunikation
  – Empfangen von Prüfplänen und Prüfparametern
  – Senden von qualitativen und quantitativen Prüfergebnissen
  – Übertragung von Rohdaten
• Kommunikation mit Robotern, Kameras etc.

Diese Aufgaben erfüllen unsere konfigurierbaren Standard-Softwaremodule, die den Aufwand für die Integration des GLP2-MODULAR in Automatisierungssysteme auf ein Minimum reduzieren.

Insbesondere die Erweiterung des GLP2-MODULAR mit dem Technologiepaket eröffnet den Zugang zu nahezu allen Automatisierungsschnittstellen.

Der Datenaustausch zwischen dem GLP2-MODULAR und anderen IT-Systemen erfolgt über erprobte Lösungen.

Typische Anwendungen:

• Einlesen von Fertigungsaufträgen aus ERP-Systemen
• Automatische dynamische Generierung von Prüfplänen aus Fertigungsaufträgen und Stücklisten
• Automatische dynamische Generierung von Prüfplänen aus zusammengesetzten Unterprüfplänen
• Automatische Generierung von Seriennummern aus Produktionsauftragsdaten
• Rückmeldung der Ergebnisse an ERP-Systeme
• Übernahme von Etikettendaten für den Etikettendruck
• Kommunikation mit Spezialsystemen der Automobilindustrie

Das GLP2-MODULAR bietet Ihnen das umfangreichste Programm an Hochspannungsprüfgeräten, das derzeit auf dem Markt erhältlich ist. Egal ob AC, AC mit Gleichrichtung, DC mit hochstabiler Ausgangsspannung oder AC plus DC in einem Gerät kombiniert werden sollen.

Die Hochspannungsprüfgeräte dienen zur Überprüfung der elektrischen Isolationsfähigkeit und Spannungsfestigkeit (Luft- und Kriechstrecken) von elektrischen Bauteilen und Baugruppen aller Art.

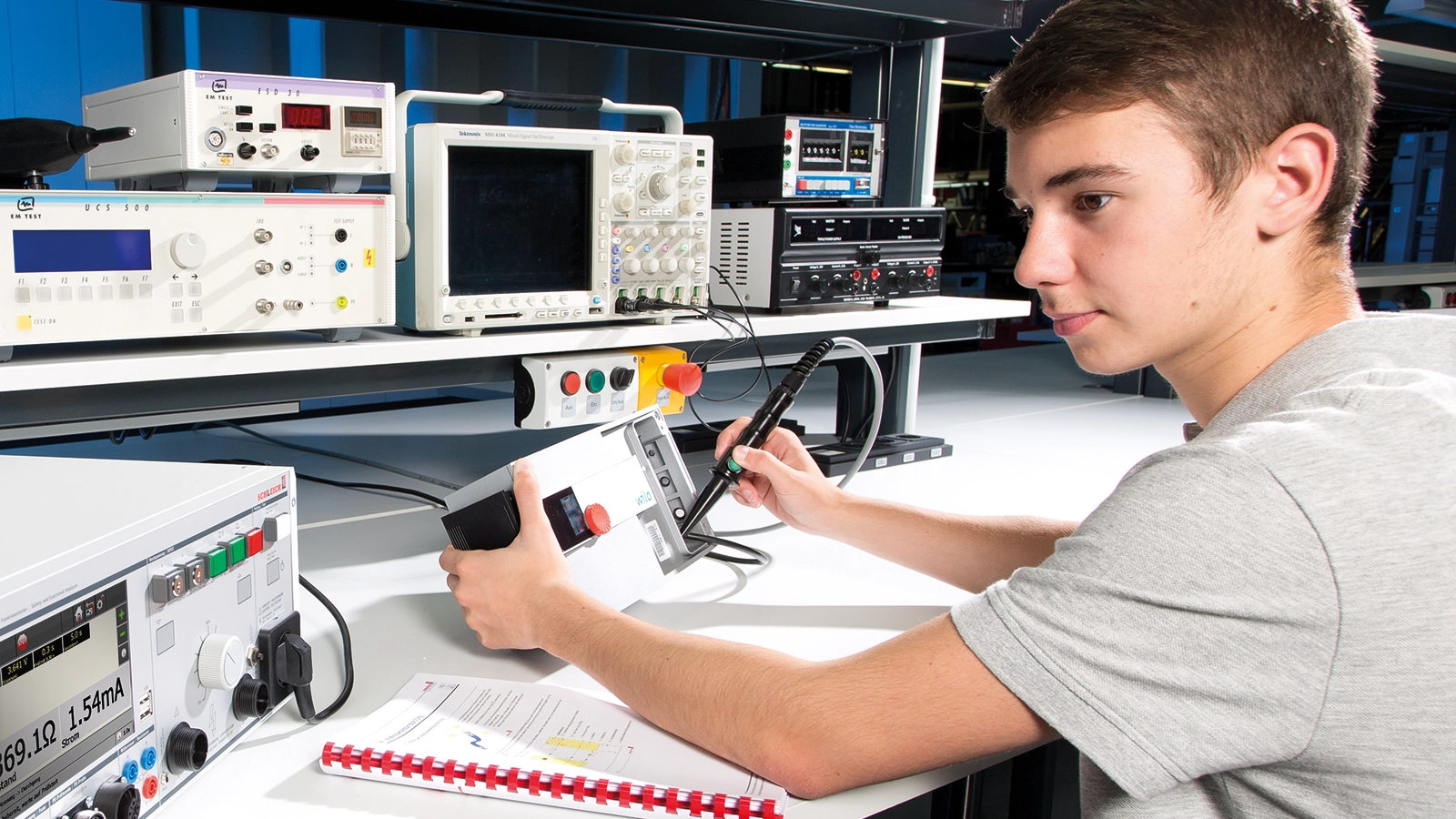

Die Prüfgeräte eignen sich hervorragend für schnelle und unkomplizierte Prüfungen in der Fertigung oder im Labor. Die Prüfungen können manuell mit Sicherheitspistolen oder automatisiert durchgeführt werden.

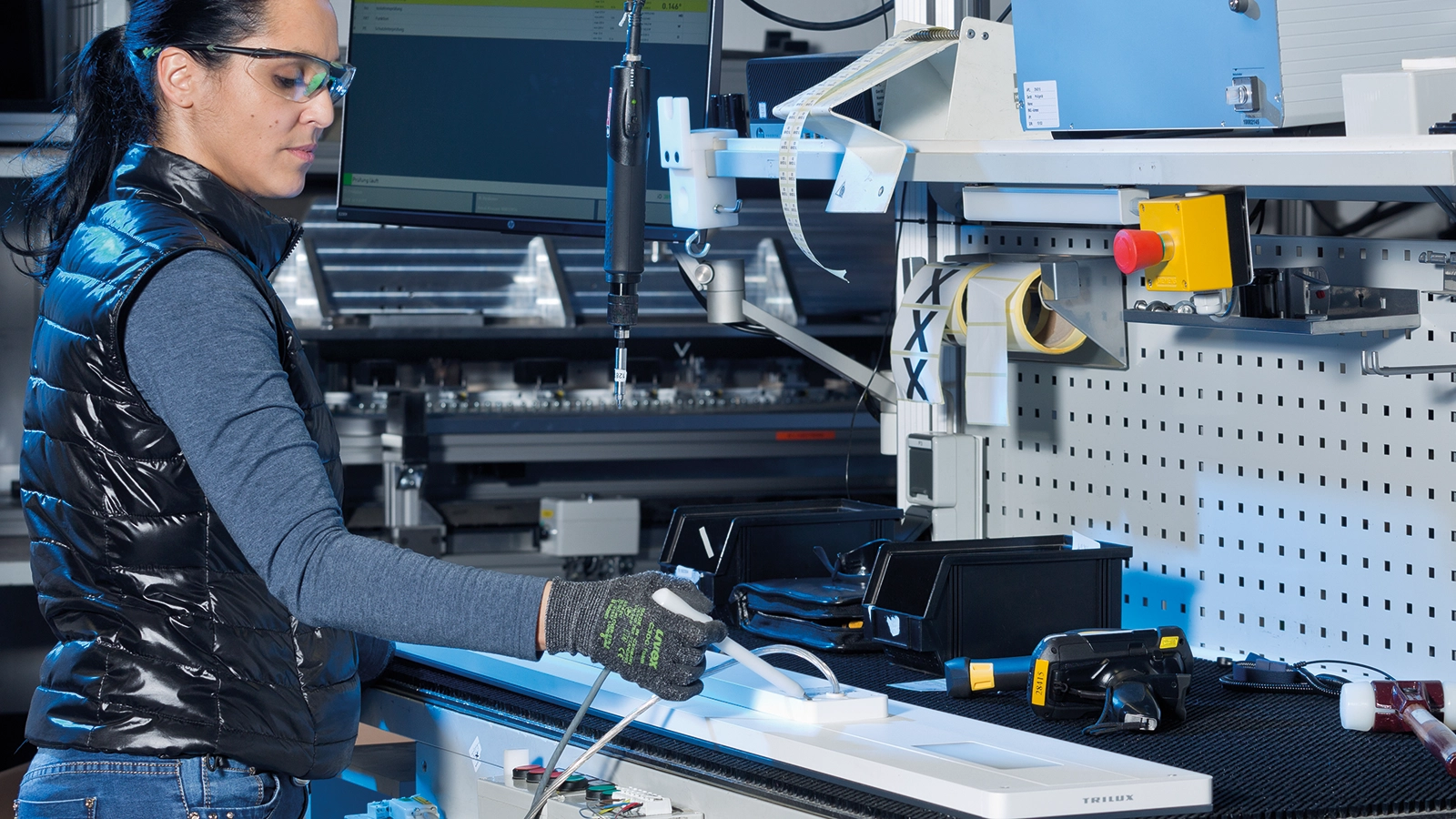

SCHLEICH liefert Prüfsysteme zur Zwischen- und Endkontrolle  von Leuchten aller Art für den gesamten Leuchtenproduktionsprozess. Vom Prüfen der kompletten Leuchte bis hin zu einzelnen LED-Modulen erhalten Sie sämtliche Prüfmethoden der Sicherheits- und Qualitätsprüfung aus einer Hand.

Vom kompakten Sicherheitsprüfgerät bis hin zum komplexen Prüfstand mit Kamera oder Roboter ist SCHLEICH Ihr Kompetenzpartner.

Viele Hersteller von Leuchten aller Arten setzen weltweit auf unsere Prüftechnologie. Neben zuverlässiger Prüftechnik und dem MES-Datenaustausch (Manufacturing Execution System), steht auch immer mehr die internationale Vernetzung von Prüf- und Datenbanksystemen, wie z. B. mit SAP^®, im Vordergrund.

• Schutzleiterprüfung bis 200 A
• Isolationsprüfung bis 10 kV
• Hochspannungsprüfung AC bis 100 kV
• Hochspannungsprüfung DC bis 100 kV
• Ableitstromprüfung 30 mA bis 1 MHz
• Medizinische Ableitstromprüfung 30 mA bis 1 MHz
• Funktionsprüfung 1- und 3-phasig bis 300 A
• Für ein- und dreiphasige Prüfobjekte, plus zig zusätzlichen Prüfpunkten
• Schaltmatrizen für alle Arten von Prüfmethoden
• Bis zu 250 programmierbare Prüfpunktanschlüsse
• Alle Kombinationen von Sicherheits- und Funktionsprüfungen
• Kundenspezifisch konfigurierbares Prüfgerät und Sonderlösungen
• Präzisionsmesstechnik für alle Prüfmethoden
• Voll- und teilautomatisch ablaufende Prüfungen
• Manuelle Prüfungen
• PL e, SIL 3, Cat. 4-Sicherheitskreis (je nach Gerätevariante und Gefährdungsgrad)
• Hohe Prozesssicherheit
• Verschiedene Gehäusevarianten
• Mehrfachstationen mit bis zu 3 Prüfplätzen
• Integrierte „SPS-Funktionalität“ über frei programmierbare Script-Sprache
• Intuitives Bedienkonzept über 7″-Touchdisplay plus HDMI-Anschluss
• Ergänzende Eingabe per Tastatur und Maus möglich
• Einlesen beliebiger 1D- und 2D-Barcodes
• Ethernet, Profibus, WLAN, USB und serielle Schnittstellen
• Kommunikation via RS232 und/oder SCPI-Standard-Kommandos
• Datenbank für Prüfpläne und Prüfergebnisse
• Benutzerverwaltung
• Protokolldruck
• Frei konfigurierbarer Etikettendruck für Thermotransferdrucker
• Mehrere Etikettendrucker ansteuerbar
• Volle Netzwerkkonnektivität
• Möglichkeit zur Fernwartung oder Fernkalibrierung
• Fernsteuermöglichkeit für Automatisierung
• Optimal für OEMs
• Inklusive rückführbarem Werkskalibrierschein
• Inklusive SCHLEICH.CARE.PREMIUM

Das GLP2-MODULAR ist für ein breites Anwendungsspektrum konzipiert und kann durch eine Vielzahl konfigurierbarer Optionen exakt an Ihre Bedürfnisse angepasst werden. Sie erhalten genau das Prüfgerät, das optimal zu Ihrer täglichen Arbeit passt.

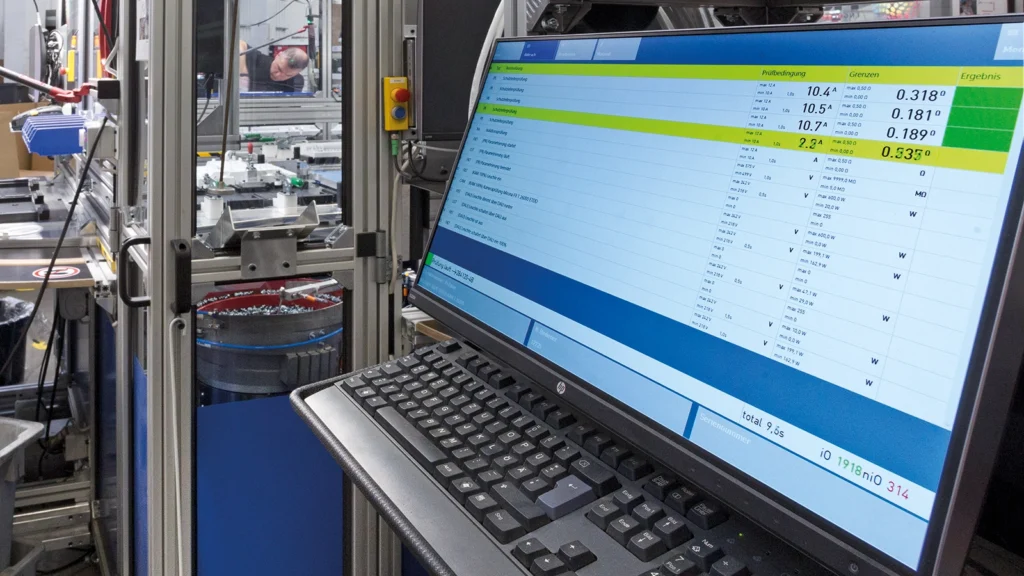

Vollautomatische, robotergesteuerte Leuchten-Prüfstation

Preissensible Produkte werden zunehmend in automatisierten Fertigungszellen hergestellt. Die Abbildung zeigt eine Fertigungszelle mit einem zentralen Roboter und 4 Bearbeitungs-/Prüfstationen.

Die Produktion erfolgt durch den Roboter, der verschiedene Handhabungs- und Schraubarbeiten durchführt. Zwischendurch werden an den verschiedenen Arbeitsstationen Zwischenprüfungen durch ein zentrale Prüfgerät durchgeführt.

Nach der kompletten Fertigstellung der Leuchte erfolgt die Endprüfung. Dabei werden alle Sicherheits-, Funktions- und Qualitätsprüfungen vollautomatisch vom GLP2-MODULAR durchgeführt. Für die Qualitätsprüfung der oft sehr lichtstarken LED-Module werden Kameras mit unterschiedlichen Objektiven und Blendeneinstellungen eingesetzt. Nur so ist es möglich, Helligkeits- und Farbunterschiede zwischen verschiedenen LEDs zu erkennen.

Prüfsystem für elektronische Baugruppen

Das Prüfgerät dient der elektrischen Sicherheitsprüfung von elektronischen Baugruppen. Dazu werden die Baugruppen in einen Prüfadapter eingesetzt. Der Prüfadapter ist mit einem Niederhalter und einer Aufnahmeplatte mit integrierten Federkontakten ausgestattet. Die Federkontakte dienen zur elektrischen Kontaktierung des Prüfobjekts und zur Verbindung mit dem Prüfgerät. Durch Schließen der Prüfhaube wird der Prüfobjekt gegen die Federkontakte gedrückt.

Die im Prüfgerät integrierten Prüfmethoden werden über eine Relaisschaltmatrix automatisch auf die Federkontakte im Prüfadapter geschaltet. Die Matrix ist so flexibel, dass zwischen beliebigen Federkontakten oder Gruppen von Federkontakten geprüft werden kann. Dies ist von Prüfschritt zu Prüfschritt frei programmierbar.

• Prüfadapter mit Federkontakten
• Prüfhaube mit Berührungsschutz
• Isolations- und Hochspannungsprüfung
• Kontaktierung in Zwei- oder Vierleitertechnik
• Hochstromkontakte für die Schutzleiterprüfung

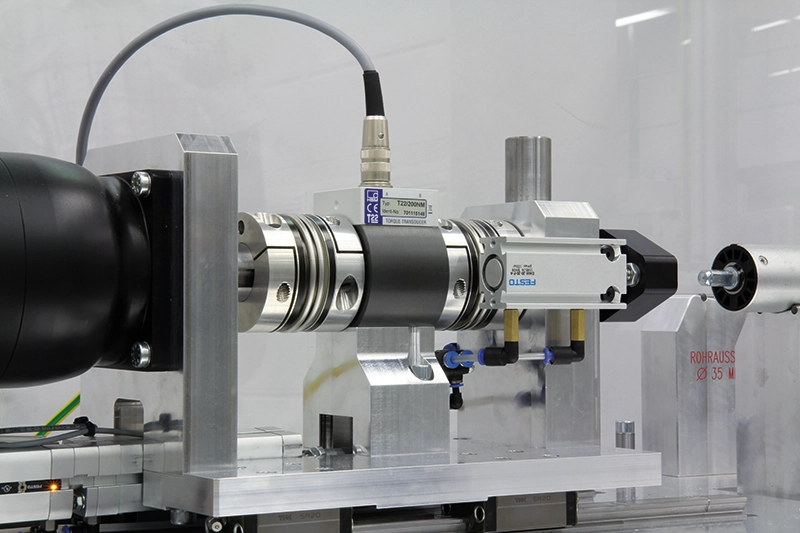

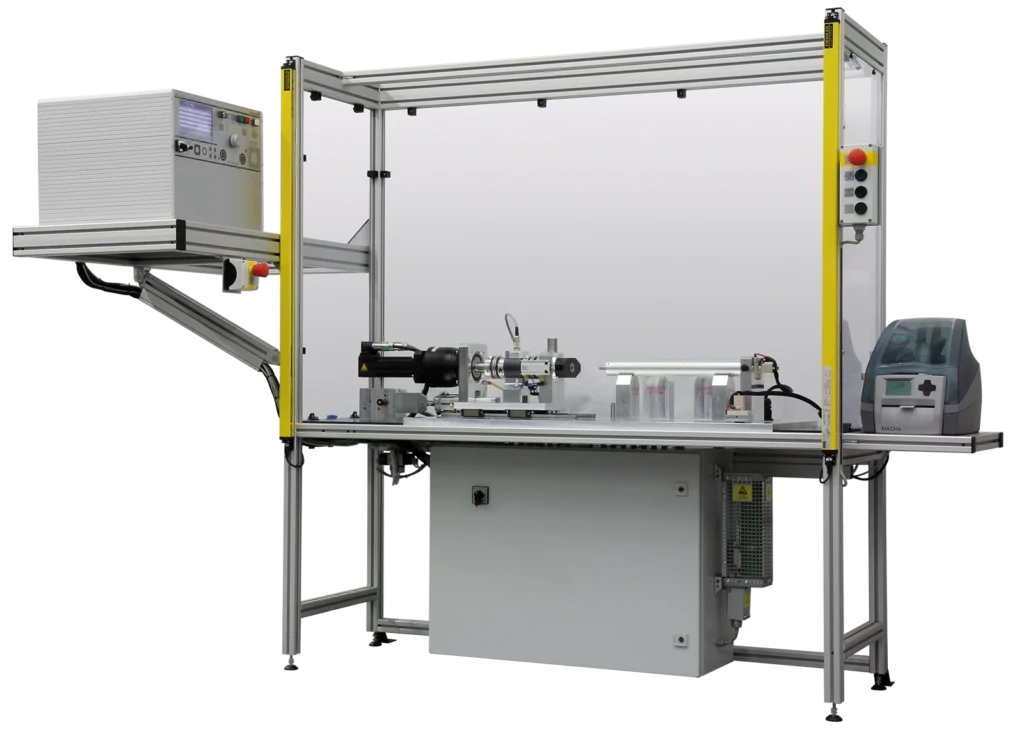

Prüfsystem für Rohrmotoren

Der Prüfautomat führt die komplette Funktions- und Sicherheitsprüfung von Rohrmotoren durch. Diese Motoren werden in Rollläden und Jalousien eingesetzt. Für die Anwendung ist eine niedrige Wellendrehzahl erforderlich. Diese wird durch ein integriertes Getriebe erreicht.

Sowohl die elektrischen als auch die mechanischen Kenngrößen sind zu prüfen. Die wichtigsten elektrischen Kenngrößen sind die elektrische Sicherheit sowie Spannung, Strom und Leistung bei der Funktionsprüfung des Motors. Die wichtigsten mechanischen Kenngrößen sind Drehmoment und Drehzahl. Um diese zu prüfen, ist eine vom Prüfgerät gesteuerte Belastungsmaschine in den Prüfstand integriert.

Da ein Rohrmotor in beiden Drehrichtungen betrieben wird, werden auch beide Drehrichtungen vom Prüfsystem geprüft. Die mechanische Adaption der Welle erfolgt vollautomatisch.

• Drehmomentmessung
• Rutschkupplungsprüfung
• Stromaufnahmemessung
• Variable Spannungsversorgung
• Etikettendrucker für Typenschild mit Seriennummer etc.
• Lichtvorhang

Prüfsystem für KFZ-Ladekabel

• GLP2-MODULAR
  • 25 Prüfmethoden
  • Automatische Prüfmethodenumschaltung
  • Bis zu 320 Relaismatrix
  • Prüfplandatenbank
  • Prüfergebnisdatenbank
  • Barcodescanner
  • Etikettendruck

• Prüfhaube Modell 10
  • Kundenspezifischer Prüfaufbau
  • Kontaktieradapter für verschiedene Ladekabel
  • Integrierte LED-Ergebnisleuchten
  • Zuhalten während der Prüfung
  • Automatisches Öffnen nach erfolgter Prüfung

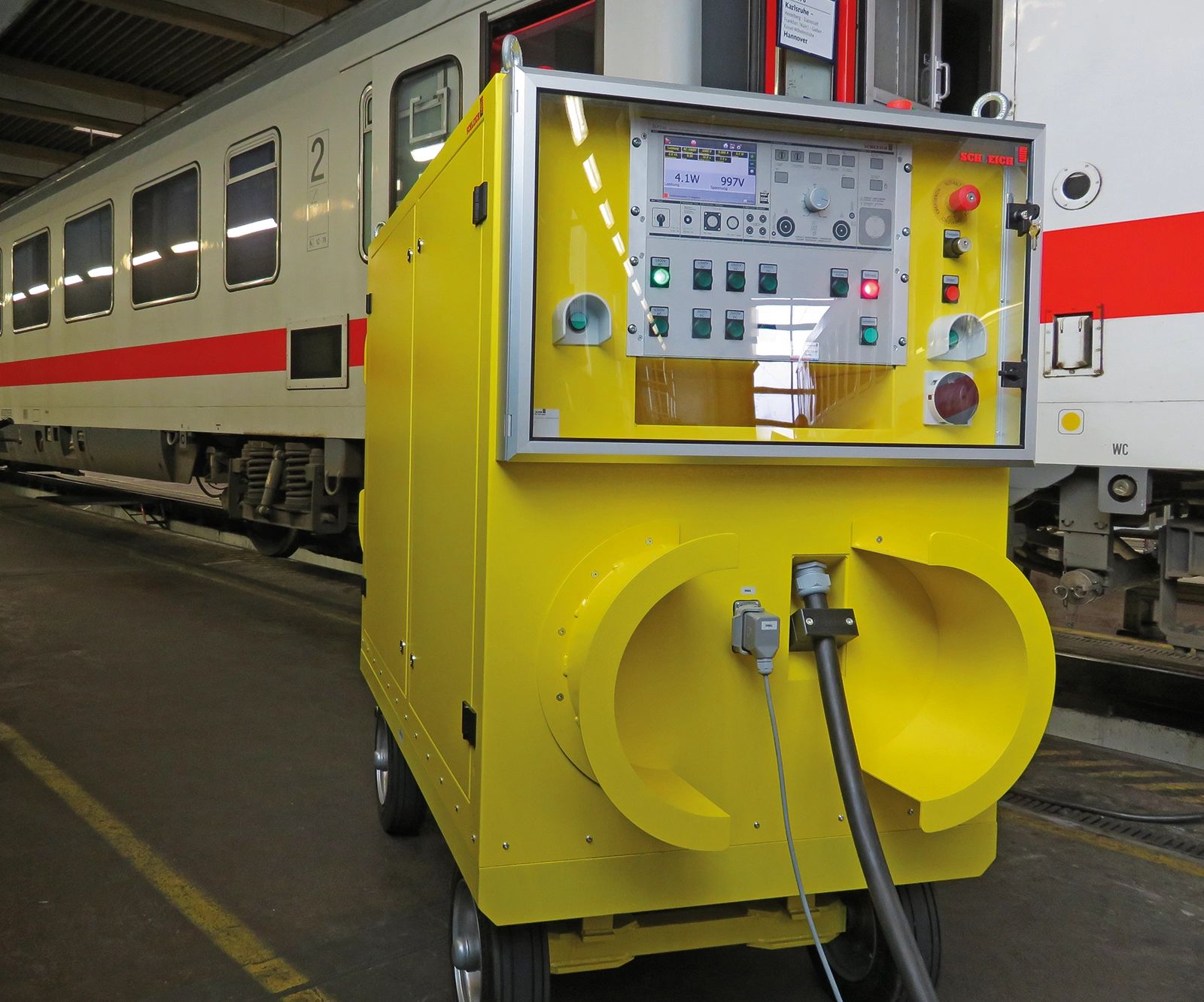

Prüfsystem für Schienenfahrzeuge

Mobiles Prüfgerät zur Funktions- und Hochspannungsprüfung von Heizungen in Personen- und Speisewagen.

Das Prüfgerät simuliert den Triebwagen. Anstelle des Triebwagens wird das mobile Prüfgerät an den zu prüfenden Waggon angeschlossen. Das Prüfgerät speist die Prüfspannungen in die Zugsammelschiene ein.

• Hochspannungsprüfung bis zu 6 kV AC, 200 mA
• Funktionsprüfung AC bis 1500 V, 50 kVA Dauerleistung
• Funktionsprüfung AC bis 1500 V, 78 kVA Kurzzeitleistung
• Funktionsprüfung DC bis 4000 V, 70 kW Dauerleistung
• Funktionsprüfung DC bis 4000 V, 110 kW Kurzzeitleistung
• Manueller und automatischer Prüfmodus
• Sicherheitsfunktionen
• Sicherheitsüberprüfung der Masseverbindung zum Zug
• Sicherheitsüberprüfung der Zugsammelschiene auf Spannungsfreiheit
• Zweihandstart
• Externer Not-Aus auf einem mobilen Ständer
• Zugdeichsel mit Feststellbremse
• Kabelmagazine für alle Anschlüsse
• Speicherung aller Prüfergebnisse

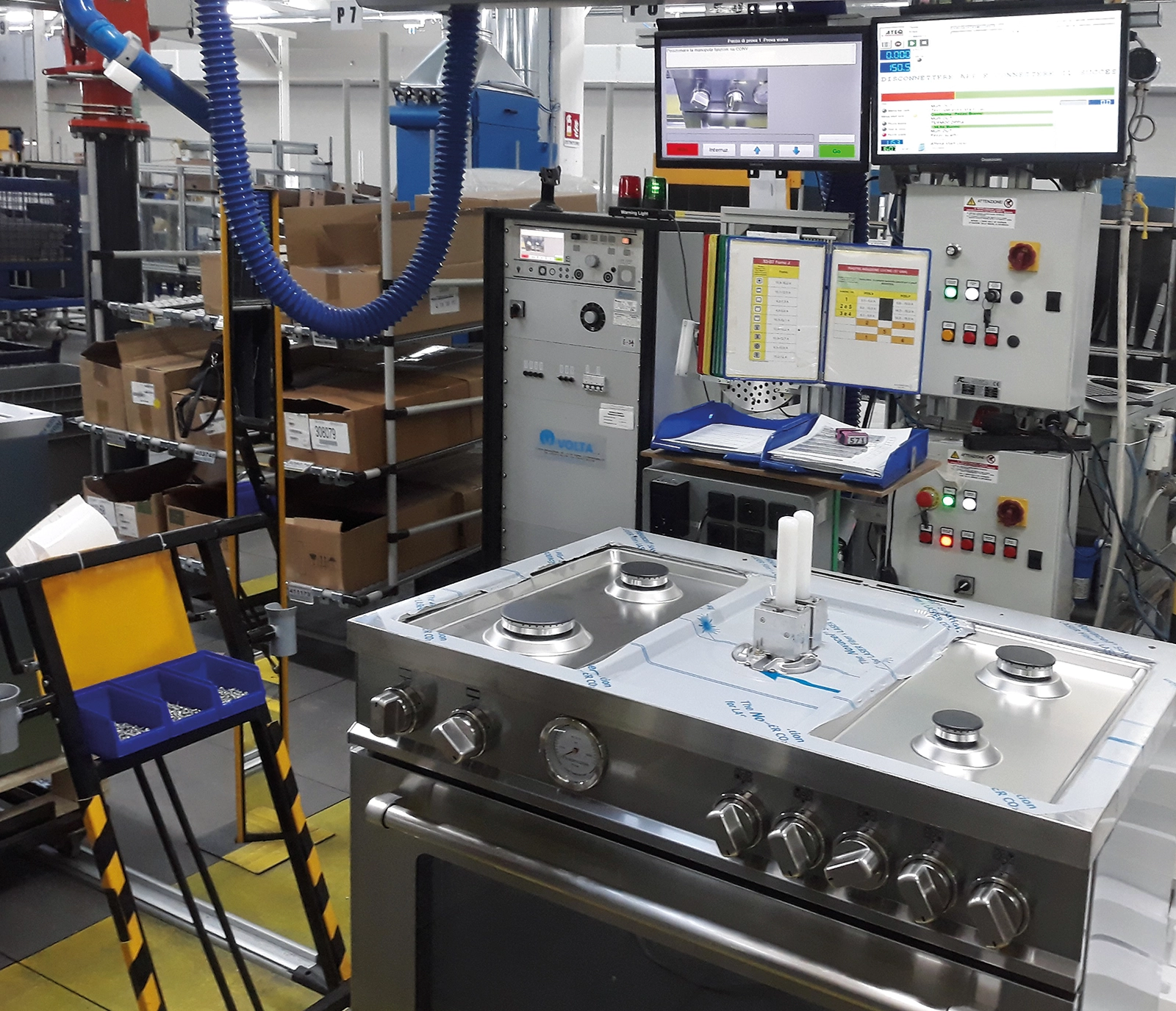

Prüfsystem für Elektro- und Gasherde

Die Prüfung von Elektro- oder Gasherden erfolgt in einem mit Lichtvorhang gesicherten Prüfbereich. Aufgrund der Größe des Arbeitsbereiches wird zur optimalen Visualisierung ein großer Zusatzmonitor an das GLP2 angeschlossen.

Neben der Durchführung von Sicherheits- und Funktionsprüfungen steuert das GLP2-MODULAR auch ein Dichtheitsprüfgerät. Aus Sicherheitsgründen sind Dichtheitsprüfungen an Gasherden zwingend erforderlich, um sicherzustellen, dass Gasleitungen, Bedienschalter und Ventile keine Undichtigkeiten aufweisen.

Die Prüfergebnisse der Dichtheitsprüfung werden zusammen mit den elektrischen Prüfergebnissen quantitativ und qualitativ gespeichert. Somit stehen für spätere statistische Auswertungen, Prüfberichte oder auch für die Reklamationsbearbeitung alle Soll- und Istwerte eines geprüften Herdes zur Verfügung.

Hochspannungs-Prüfsystem für Schienenfahrzeuge

Die Prüfung von Schienenfahrzeugen kann im wahrsten Sinne des Wortes spannend sein. Spannend, weil man es mit Prüfspannungen von bis zu 80 kV zu tun hat! Und natürlich auch mit hohen Prüfströmen. Für Isolationsprüfungen an Schienenfahrzeugen werden daher große Spannungsquellen mit hoher Leistung benötigt.

Aber auch die Bauform des Hochspannungsprüfgerätes ist im Vergleich zum normalen Laboralltag eher ungewöhnlich, denn wer möchte schon direkt neben einer 80 kV-Anlage stehen? Aus diesem einleuchtenden Grund – und oft auch aus Platzgründen – bietet sich für solche Anwendungsfälle ein Splitgerät als Bauform an.

• Hochspannungstransformator mit 80.000 V AC_eff
• Isolation des Transformators mit Isolieröl
• Spannungsmessung über integrierten Hochspannungsteiler
• Prüfstrom bis zu 200 mA
