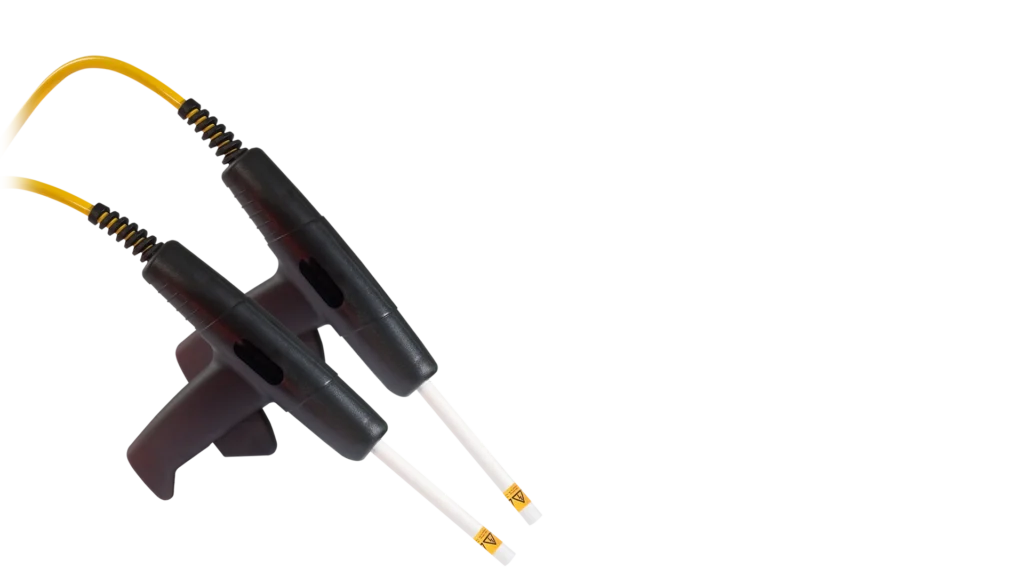

Hochspannungsprüfpistolen

Sicheres Prüfen mit Hochspannung

Mit der Hochspannungs-Prüfpistole erfolgt bei der manuellen Hochspannungsprüfung die Kontaktierung des Prüfobjekts. Für die verschiedensten Anwendungsfälle stehen unterschiedliche Versionen und Kabellängen zur Verfügung.

Produktberatung

Sie benötigen Hilfe?
Wir beraten Sie gerne!
+49 2372 901 25 40
E-Mail Anfrage

Key-Facts

Sicherheit steht an erster Stelle.

  • Sicherheitsprüfpistolen bis 10 KV und 12 KV
  • Sicherheitsprüfpistolen mit integriertem Starttaster im „Fingerzug“
  • Sicherheitsprüfpistolen mit integriertem Starttaster in der drucksensitiven Prüfspitze
  • Sicherheitsprüfpistolen in Vierleitertechnik
  • Verschiedene Kabellängen

Varianten

16 Lösungen für ihre Prüfaufgabe.

Bitte die gewünschten Eigenschaften auswählen:

Listenansicht
Vergleichsansicht

HV-Sicherheitsprüfpistole, 10 kV DC / 8 kV AC, 2 m

Für folgende PrüfgeräteGLP1-g, GLP2-BASIC, GLP2-MODULAR, GLP3
Kabellänge2 m
Kabelfarbe gelb
Spannungmax. 10 kV DC, 8 kV AC - 50-60 Hz
Strommax. 1 A
Polzahl1-polig
Bestellnummer400121
Bestellnummer 400121

HV-Sicherheitsprüfpistole, 10 kV DC / 8 kV AC, 4 m

Für folgende PrüfgeräteGLP1-g, GLP2-BASIC
Kabellänge4 m
Kabelfarbe gelb
Spannungmax. 10 kV DC, 8 kV AC - 50-60 Hz
Strommax. 1 A
Polzahl1-polig
Bestellnummer4001179
Bestellnummer 40001179

HV-Sicherheitsprüfpistole, 10 kV DC / 8 kV AC, 6 m

Für folgende PrüfgeräteGLP1-g, GLP2-BASIC, GLP2-MODULAR, GLP3
Kabellänge6 m
Kabelfarbe gelb
Spannungmax. 10 kV DC, 8 kV AC - 50-60 Hz
Strommax. 1 A
Polzahl1-polig
Bestellnummer4001103
Bestellnummer 4001103

HV-Sicherheitsprüfpistole, 10 kV DC / 8kV AC, 10 m

Für folgende PrüfgeräteGLP1-g, GLP2-BASIC, GLP3
Kabellänge10 m
Kabelfarbe gelb
Spannungmax. 10 kV DC, 8 kV AC - 50-60 Hz
Strommax. 1 A
Polzahl1-polig
Bestellnummer4001102
Bestellnummer 4001102

HV-Sicherheitsprüfpistole, 8 kV AC, 2 m

Für folgende PrüfgeräteGLP1-g, GLP2-BASIC, GLP2-MODULAR
Kabellänge2 m
Kabelfarbe rot
Spannungmax. 10 kV DC, 8 kV AC - 50-60 Hz
Strommax. 1 A
Polzahl1-polig
Bestellnummer4000993
Bestellnummer 4000993

HV-Sicherheitsprüfpistole, 8 kV AC, 5 m

Für folgende PrüfgeräteGLP1-g, GLP2-BASIC, GLP2-MODULAR
Kabellänge5 m
Kabelfarbe rot
Spannungmax. 10 kV DC, 8 kV AC - 50-60 Hz
Strommax. 1 A
Polzahl1-polig
Bestellnummer4000994
Bestellnummer 4000994

HV-Sicherheitsprüfpistole, 8 kV AC, 10 m

Für folgende PrüfgeräteGLP1-g, GLP2-BASIC, GLP2-MODULAR
Kabellänge10 m
Kabelfarbe rot
Spannungmax. 10 kV DC, 8 kV AC - 50-60 Hz
Strommax. 1 A
Polzahl1-polig
Bestellnummer40001972
Bestellnummer 40001972

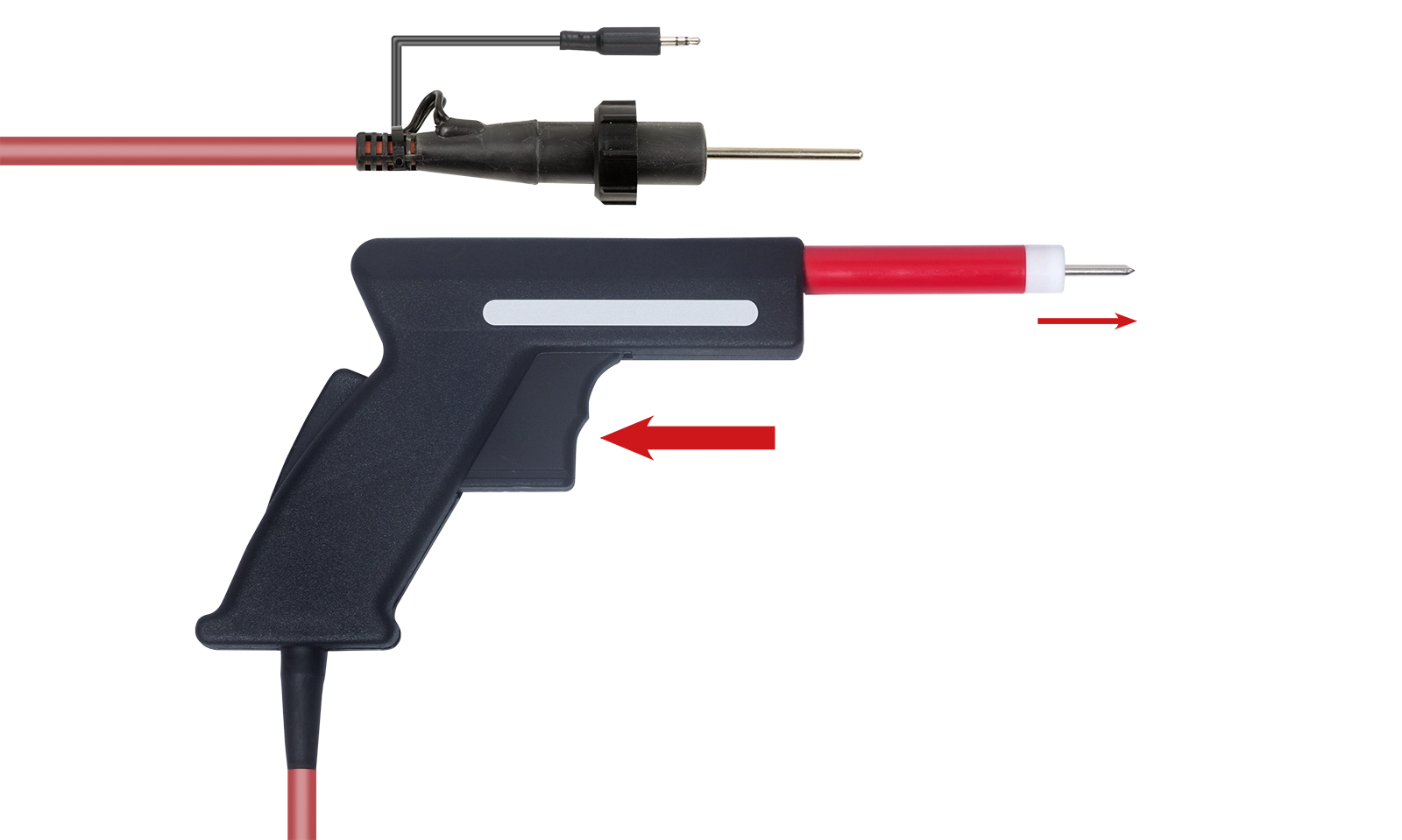

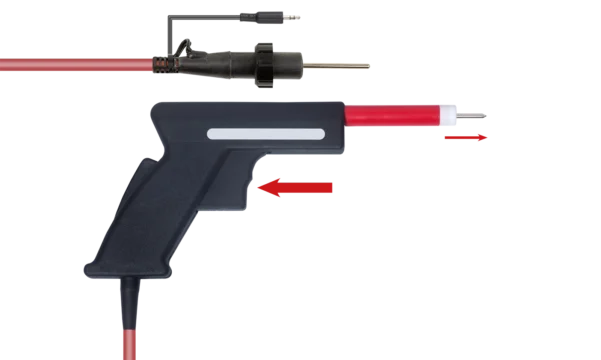

HV-Sicherheitsprüfpistole, 8 kV AC mit Starttaster, 2 m

Für folgende PrüfgeräteGLP1-g, GLP2-BASIC, GLP3
Kabellänge2 m
Kabelfarbe rot
Spannungmax. 10 kV DC, 8 kV AC - 50-60 Hz
Strommax. 1 A
Polzahl1-polig
Bestellnummer400048
Bestellnummer 400048

HV-Sicherheitsprüfpistole, 8 kV AC mit Starttaster, 5 m

Für folgende PrüfgeräteGLP1-g, GLP2-BASIC, GLP2-MODULAR, GLP3
Kabellänge5 m
Kabelfarbe rot
Spannungmax. 10 kV DC, 8 kV AC - 50-60 Hz
Strommax. 1 A
Polzahl1-polig
Bestellnummer4000299
Bestellnummer 4000299

HV-Sicherheitsprüfpistole, 8 kV AC mit Starttaster, 10 m

Für folgende PrüfgeräteGLP1-g, GLP2-BASIC, GLP2-MODULAR, GLP3
Kabellänge10 m
Kabelfarbe rot
Spannungmax. 10 kV DC, 8 kV AC - 50-60 Hz
Strommax. 1 A
Polzahl1-polig
Bestellnummer4000233
Bestellnummer 4000233

HV-Sicherheitsprüfpistole, 2-polig, 10kV DC / 8 kV AC, 2 m

Für folgende PrüfgeräteGLP1-g, GLP2-MODULAR, GLP3
Kabellänge2 m
Kabelfarbe blau
Spannungmax. 10 kV DC, 8 kV AC - 50 Hz
Strommax. 1 A
Drucktasterintegriert
Polzahl2-polig
Bestellnummer4000310
Bestellnummer 4000310

HV-Sicherheitsprüfpistole, 2-polig, 10kV DC / 8 kV AC, 4 m

Für folgende PrüfgeräteGLP1-g, GLP2-MODULAR, GLP3
Kabellänge4 m
Kabelfarbe blau
Spannungmax. 10 kV DC, 8 kV AC - 50 Hz
Strommax. 1 A
Polzahl2-polig
Drucktasterintegriert
Bestellnummer4000311
Bestellnummer 4000311

HV-Sicherheitsprüfpistole, 2-polig, 10kV DC / 8 kV AC, 6 m

Für folgende PrüfgeräteGLP3
Kabellänge6 m
Kabelfarbe blau
Spannungmax. 10 kV DC, 8 kV AC - 50 Hz
Strommax. 1 A
Polzahl2-polig
Drucktasterintegriert
Bestellnummer4000312
Bestellnummer 4000312

HV-Sicherheitsprüfpistole, 2-polig, 10kV DC / 8 kV AC, 10 m

Für folgende PrüfgeräteGLP3
Kabellänge10 m
Kabelfarbe blau
Spannungmax. 10 kV DC, 8 kV AC - 50 Hz
Strommax. 1 A
Polzahl2-polig
Drucktasterintegriert
Bestellnummer4000312
Bestellnummer 4000985

HV-Sicherheitsprüfpistole, 15 kV DC / 12 kV AC, 2,5 m

Für folgende PrüfgeräteGLP1-g
Kabellänge2,5 m
Anschlussspezieller Stecker, für 15 kV DC/12 kV AC-Anschlussbuchse
Spannungmax. 15 kV DC, 12 kV AC - 50 Hz
Strommax. 200 mA
Bestellnummer40001000
Bestellnummer 40101303

HV-Sicherheitsprüfpistole, 15 kV DC / 12 kV AC, 6 m

Für folgende PrüfgeräteGLP1-g
Kabellänge6 m
Anschlussspezieller Stecker, für 15 kV DC/12 kV AC-Anschlussbuchse
Spannungmax. 15 kV DC, 12 kV AC - 50 Hz
Strommax. 200 mA
Bestellnummer40003237
Bestellnummer 40104967
Kein Prüfgerät gefunden? – Kein Problem!

Wir konfigurieren Ihre modulare Lösung – fragen Sie uns.


Beschreibung

Manuell mit Hochspannung sicher prüfen.

Mit Hochspannungsprüfpistolen erfolgt bei der manuellen Hochspannungsprüfung die Kontaktierung des Prüfobjektes.

Es stehen für verschiedene Aufgaben unterschiedliche Hochspannungsprüfpistolen zur Verfügung.

Sicherheits-Hochspannungsprüfpistolen ermöglicht das sichere, manuelle Abtasten einzelner Prüfpunkte.

Die Prüfspitze aus nahezu verschleißfreiem Wolfram garantiert eine lange Lebensdauer. Zusätzlich wird die Prüfspitze durch ein lichtbogenbeständiges Teflonrohr geschützt.

Der Griffabzug ist gegen versehentliches Betätigen gesichert.


Technik

Die Technik im Überblick.

Hochspannungsprüfsonde für Prüfgeräte mit 3mA Sicherheitsstrombegrenzung

  • Kabellänge 2 m
  • Prüfspannung AC 1,5 KV
  • Prüfspannung DC 2 KV

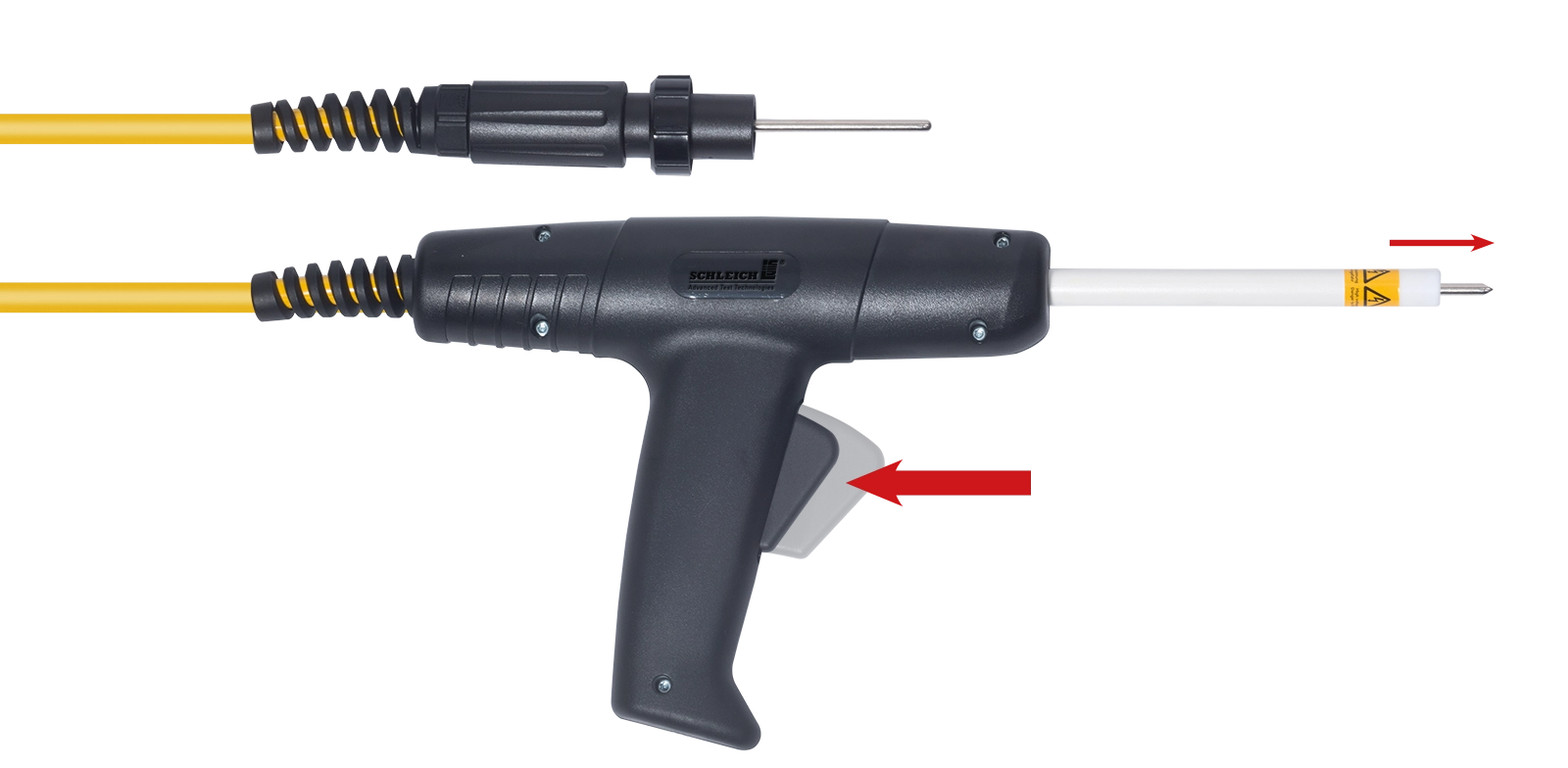

Hochspannungsprüfpistole mit Griffabzug zum Herausfahren der Prüfspitze



  • Kabellänge 2, 4, 6, 8, 10 m
  • Prüfspannung AC 8 KV
  • Prüfspannung DC 10 KV
  • Hochspannung wird nicht durch den Handgriff geleitet
  • Prüfspitzendurchmesser nur 1,6 mm

Hochspannungsprüfpistole mit Griffabzug zum Herausfahren der Prüfspitze und Schalter am Griffabzug

  • Kabellänge 2, 4, 6, 10 m
  • Prüfspannung AC 8 KV
  • Prüfspannung DC 10 KV

Hochspannungsprüfpistole mit Griffabzug zum Herausfahren der Prüfspitze und integriertem Drucktaster


Der Start der Prüfung wird dadurch ausgelöst, indem die herausgefahrene Prüfspitze gegen das Prüfobjekt gedrückt wird.
Dadurch wird intern in der Prüfpistole ein Schalter aktiviert. Sobald die Schalter in beiden Pistolen aktiviert sind, startet die Prüfung.

  • Kabellänge 2, 4, 6 m
  • Prüfspannung AC 8 KV
  • Prüfspannung DC 10 KV

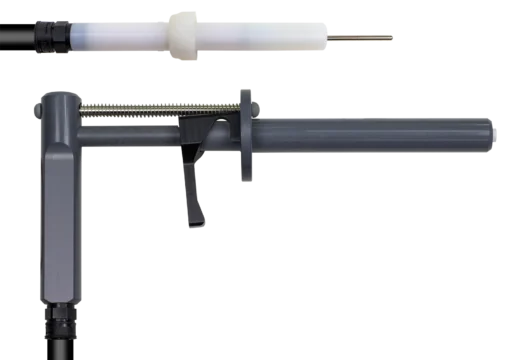

Hochspannungsprüfpistole mit Griffabzug zum Herausfahren der Prüfspitze

  • Kabellänge 2, 6, 10 m
  • Prüfspannung AC 12 KV
  • Prüfspannung DC 15 KV

Hochspannungskabel mit Anschlussstecker

  • Kabellänge 2, 4, 6, 8, 10 m
  • Prüfspannung AC 8 KV
  • Prüfspannung DC 10 KV

Hochspannungskabel mit Anschlussstecker und Krokodilklemme

  • Kabellänge 2, 4, 6 m
  • Prüfspannung AC 8 KV
  • Prüfspannung DC 10 KV

Anwendungen

Hochspannungsprüfung mit Sicherheitsprüfpistolen.


Unsere Sicherheitsprüfpistolen sind wahlweise mit oder ohne integrierten Starttaster erhältlich.
Das Bild zeigt eine Ausführung ohne Starttaster. Zum Starten ist deshalb entweder der Starttaster auf der Gerätefront oder ein Fußtaster zu betätigen.



Impressionen

60204-Prüfung an einem Schaltschrank

Schleich_Prüfpistolen1

  • Einhandbedienung mit Freigabe durch ein Bedienpanel
  • Prüfung zwischen der Pistole und Masse
  • Prüfung von
    • Schutzleiterwiderstand mit 10 A
    • Isolationswiderstand
    • Hochspannung AC oder DC

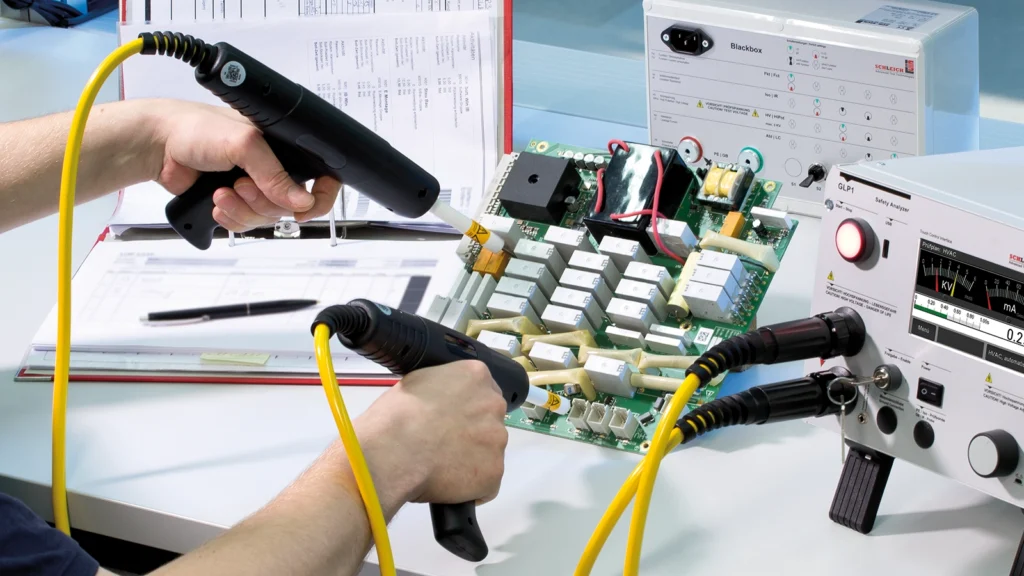

Hochspannungsprüfung

Schleich_Prüfpistolen2

  • Zwei Prüfpistolen

Hochspannungsprüfung über Adapter

Schleich_Prüfpistolen3

  • Adapter zum Anschließen des Steckers vom Prüfobjekt
  • Kontaktierpads auf dem Adapter zum Andrücken der Prüfpistolen

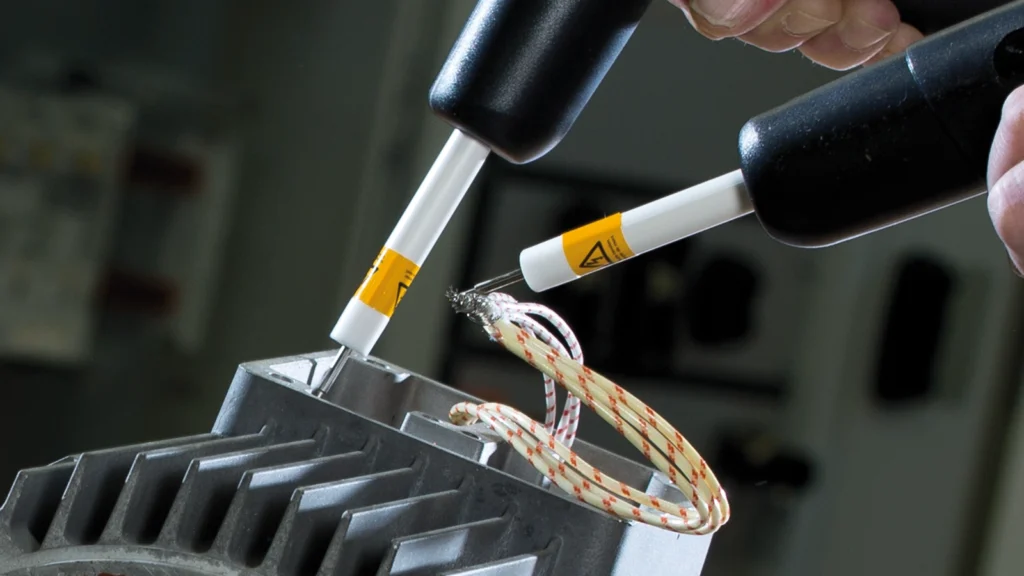

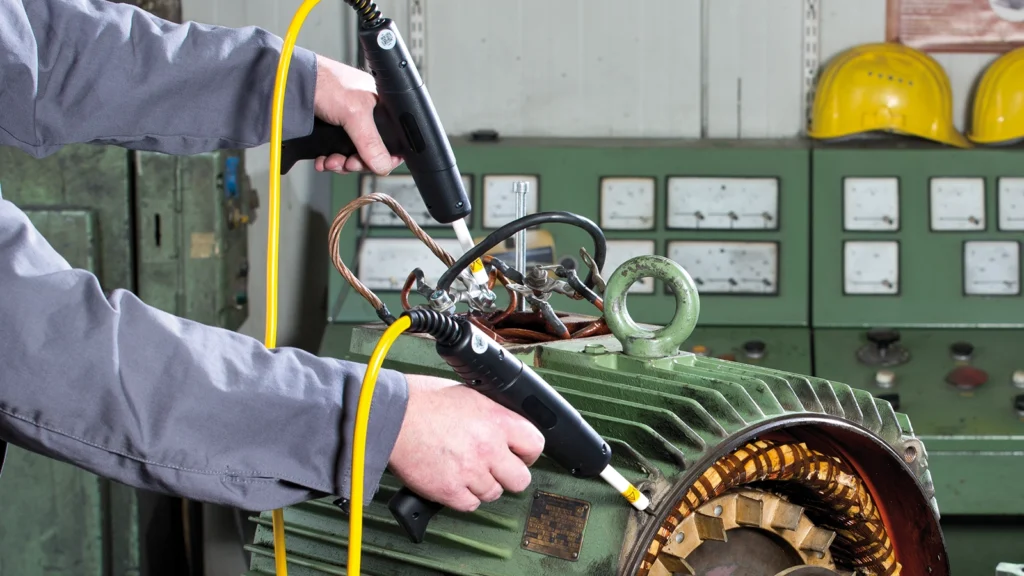

Hochspannungsprüfung an einem Motor

Schleich_Prüfpistolen4

  • Körperschlussprüfung zwischen Wicklung und Motorgehäuse

Hochspannungsprüfgerät integriert in einen mobilen Caddy

Schleich_Prüfpistolen5

  • Ideal für mobilen Einsatz
  • Integriertes Ablagefach rechts neben dem Prüfgerät
