Sonderprüfhauben
Sonderprüfhauben - individuell konstruiert und speziell für Sie gefertigt
Prüfhauben dienen zum Schutz des Bedieners und verhindern die Berührung des Prüflings während der Prüfung. Wir liefern eine umfangreiche Palette an Standardprüfkäfigen. Sondervarianten in verschiedensten Bauformen stehen ebenfalls zur Verfügung oder werden speziell für Ihre Anwendung entworfen und bei uns gefertigt. Zu den Prüfhauben liefern wir auch die geeignete Kontaktierung des Prüflings.
Produktberatung
Key-Facts
Perfekter Berührungsschutz – individuell angepasst.
-
Mechanisch solide und langlebige Konstruktionen
- Ausgelegt für den rauen Industrieeinsatz
- Automatischer Start nach Schließen der Prüfhaube
-
Sofortige Unterbrechung beim Öffnen der Prüfhaube während der Prüfung
-
Bis Performance Level PL e
- Sonderlösungen mit Einbauten für Ihr Prüfobjekt
- Sonderlösungen mit integriertem Transfersystem für Werkstückträger
- Sonderlösungen mit Einbau von manuellen Kontaktierungen
- Sonderlösungen mit Einbau von vollautomatischen Kontaktierungen
- Sonderlösungen für automatische Fertigungslinien
Beschreibung
Sonderlösungen passend zur Anwendung.
Prüfhauben dienen zum Schutz des Bedieners und verhindern die Berührung des Prüfobjekts während der Prüfung.
Prüfhauben von SCHLEICH stellen die Sicherheit der Anwender in den Vordergrund: Gemäß gültiger Normen schützen wir Anwender durch zwangsläufigen Berührungsschutz.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Anwendungen

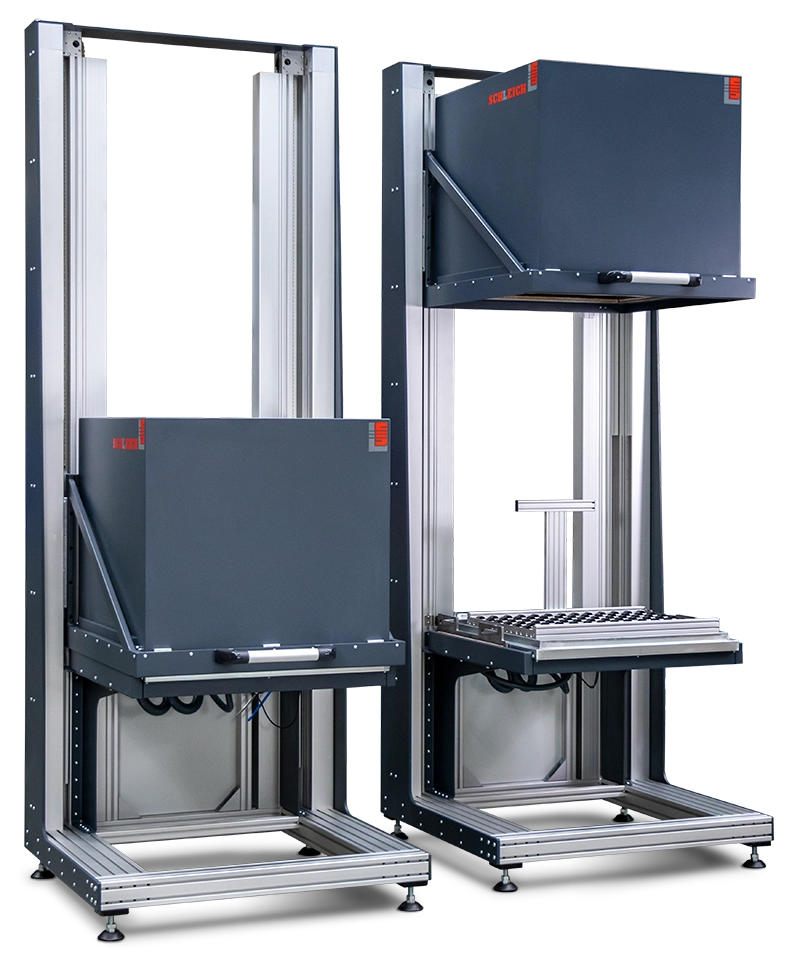

Sonderprüfhaube mit Schallschutz
- Schallisoliert, um Bediener und Umgebung vor Schallemissionen zu schützen
- Unterschiedliche, schnell wechselbare Prüfadapterplatten zum schnellen Einsetzen und Entnehmen unterschiedlicher Prüflingstypen
- Optische Auswerteelektronik für Drehrichtung und Drehzahlmessung + Schwingungsmessung auf der Adapterplatte integriert

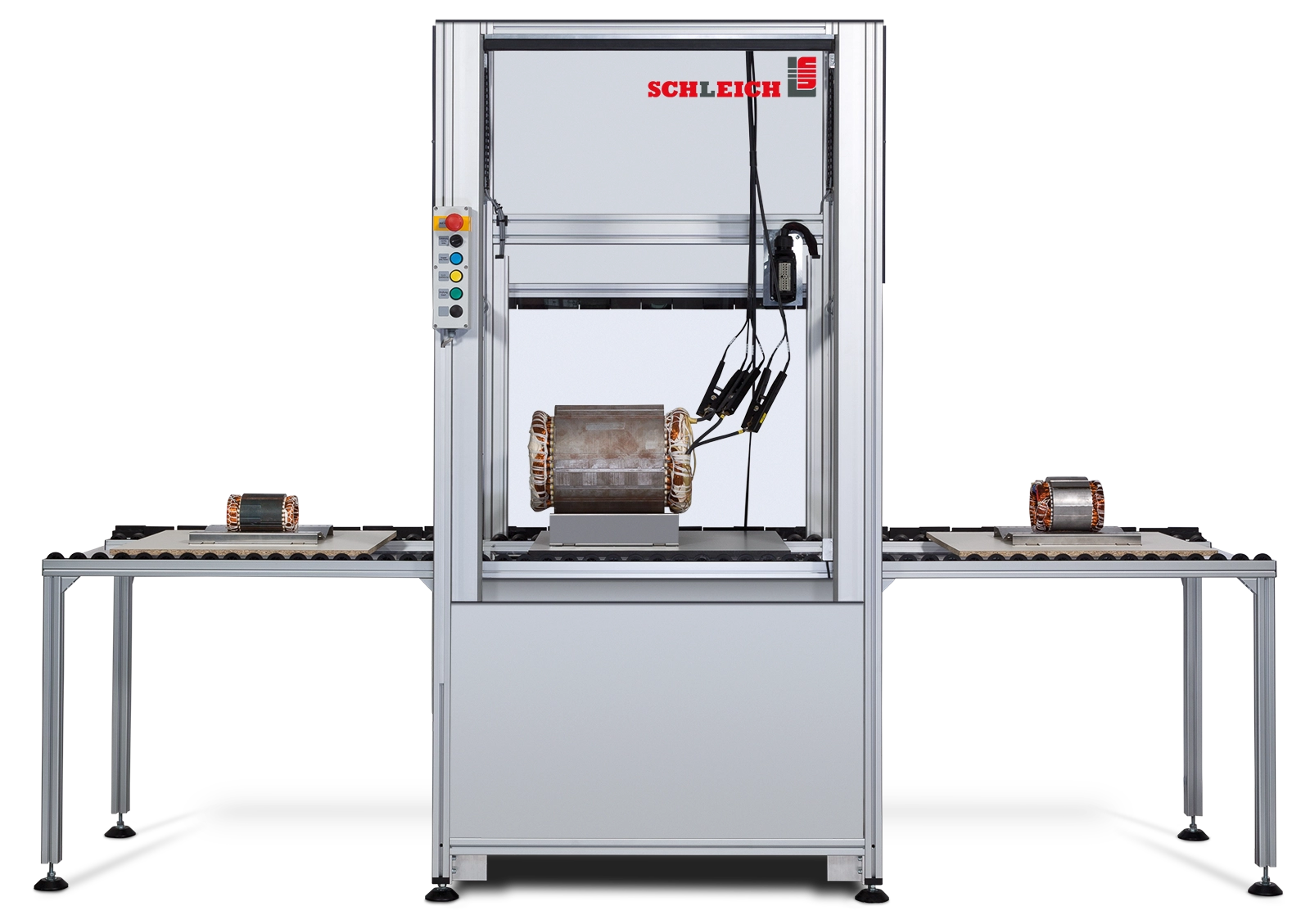

Prüfhaube mit integriertem Transportband
- automatische seitliche Türen
- Kontaktierungen von oben
- Frontzugang zur manuellen Kontaktierung
- Integration in eine Fertigungslinie

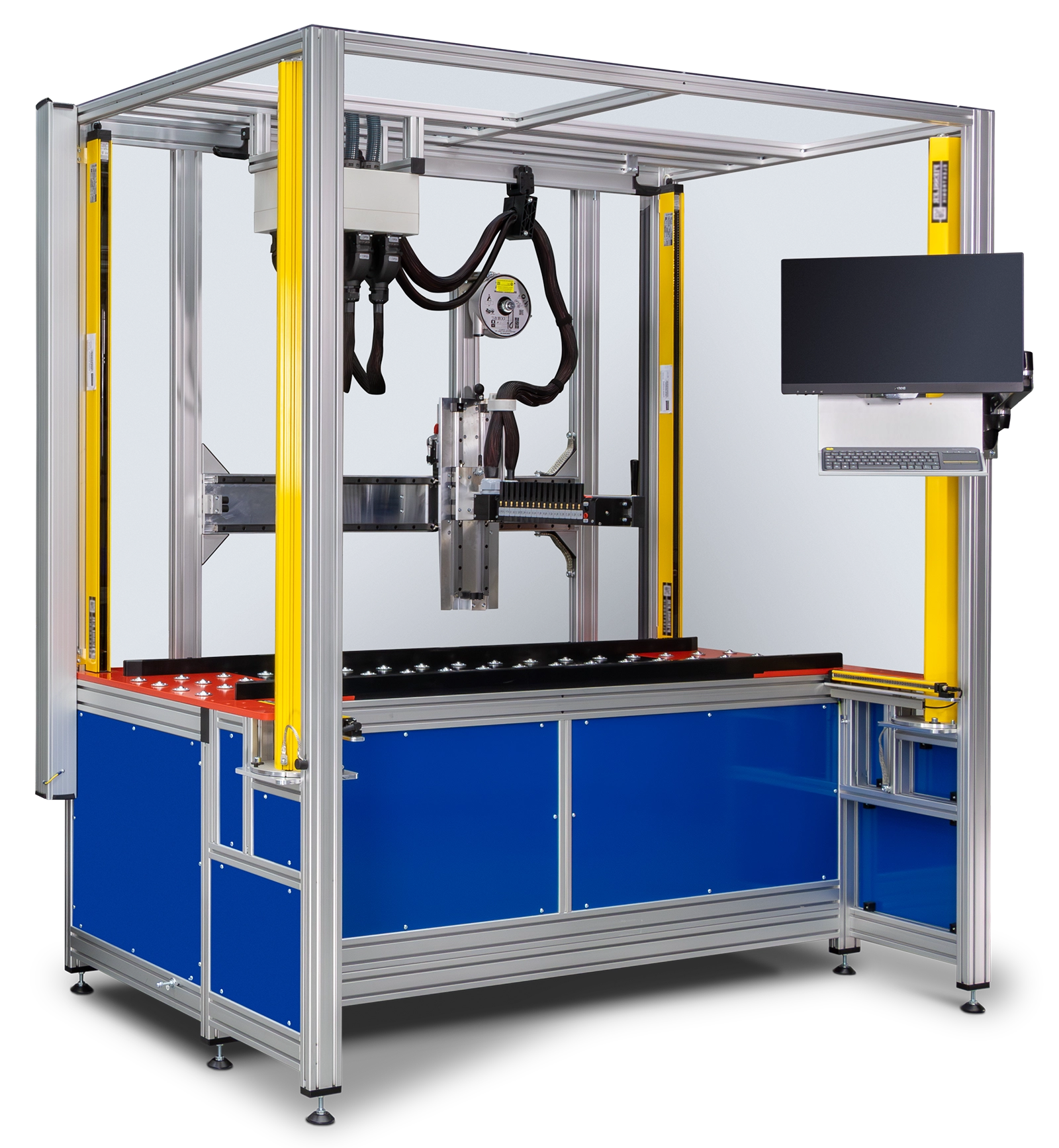

Große Prüfhaube mit integriertem Fertigungsband für Werkstückträger
- seitliche Tür mit Pneumatikzylinder
- Front mit Lichtgitter
- Kontaktierungen von oben
Große Sonderhaube mit Tür
- mit Palettenwagen befahrbar
- transparente Tür
- alle Metallteile der Außenkonstruktion im Prüfraum zur Isolation gegen Spannung verkleidet

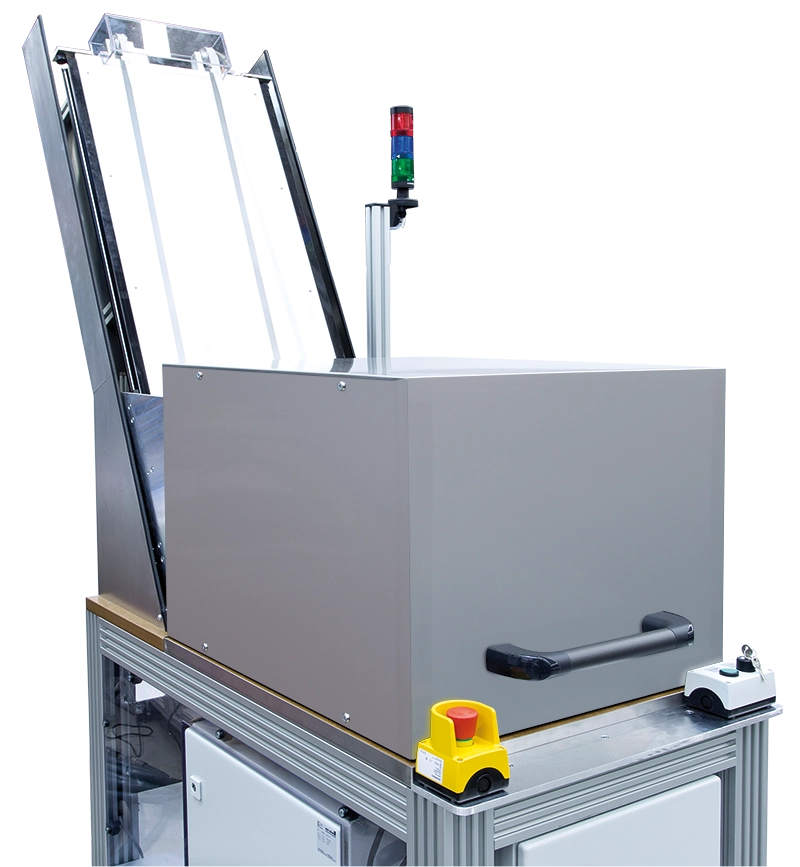

Sonderprüfhaube mit einem Faradayschen Käfig
- Der Prüfkäfig wird über eine schräge Rampe nach oben gefahren. Dadurch ist im geöffneten Zustand der Prüfbereich komplett frei.
- Zur Messung ohne störende elektromagnetische Felder mit einem Faradayschen Prüfkäfig ausgestattet.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

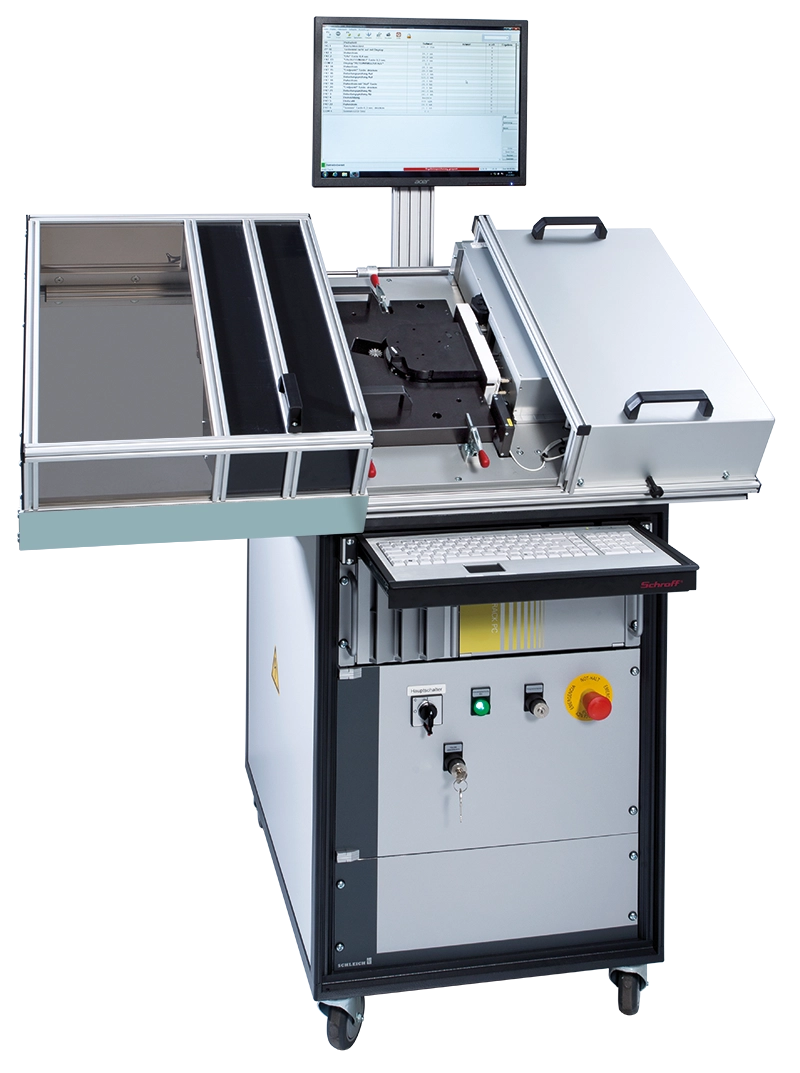

Sonderprüfhaube auf einem Prüfstand
- Die Prüfhaube dient als Berührungsschutz
- Sie dient zur Lichtabschattung, da in dem Prüfaufbau eine Kamera zur Prüfung einer LCD-Anzeige integriert ist.
Downloads
Deutsche PDFs
Internationale PDFs
Sie benötigen eine persönliche Produktberatung? Rufen Sie uns an oder schreiben Sie eine E-Mail.
- +49 2372 901 25 40
- E-Mail Anfrage
Druckvorschau
Produktvergleich
| Prüfhauben-Typ |
| Modellreihe |
| Breite x Tiefe x Höhe (innen) |
| Breite x Tiefe x Höhe (außen) |
| Höhe des Bodenkastens |
| Performance Level (PL) |
| Bemessungsspannung |
| LED-Ergebnisleuchten |
| Warnleuchten |
| Endschalter |
| Öffnungswinkel der Prüfhaube |
| Automatisches Öffnen |
| Automatisches Schließen |
| Zuhaltung während der Prüfung |
| Industriesteckbuchse für Prüfkabel |
| Tragfähigkeit des Sockels |
| ESD-Ausführung |
| Ausführung Faradayscher Käfig |
| Durchlauf eines Transferbands |
| Kugelrollen im Boden |
| Tischgestell |
| Montage auf Rollcontainer |
| Einbau in SCHLEICH-Rolltische |
| CAD-Daten verfügbar |
| Lieferung |
Einzelprüfhauben
|
Doppelprüfhauben
|
Prüfkabinen
|
Prüffelder
|
Sicherheitslichtvorhang
|
Sonderprüfhauben
|
 |
 |
 |
 |
 |
 |
| Einzelprüfhauben | Doppelprüfhauben | Prüfkabinen | Prüffelder | Sicherheitslichtvorhang | Sonderprüfhauben |
|
verschiedene Größen ⋅ ergonomisch ⋅ leichtgängig ⋅ hohe Lebensdauer ⋅ bis Performance Level PL e ⋅ integrierte Ergebnisleuchten ⋅ automatisches Öffnen ⋅ Zuhaltung ⋅ Adaptereinbau … |
wechselseitiges Prüfen ⋅ verschiedene Größen ⋅ ergonomisch ⋅ leichtgängig ⋅ hohe Lebensdauer ⋅ bis Performance Level PL e ⋅ integrierte Ergebnisleuchten ⋅ mit Zuhaltung ⋅ viel Platz für Adaptereinbau … |
Schutztür oder Rolltor ⋅ bis Performance Level PL e ⋅ ideal für Großprüflinge ⋅ geeignet für Palettenwagen ⋅ robuste Industriequalität ⋅ hohe Lebensdauer … |
befahrbar mit Gabelstapler ⋅ mehrere Zugangstüren ⋅ Überwachung mit Sicherheits-SPS ⋅ bis Performance Level PL e ⋅ mehrere Not-Aus-Taster und Warnleuchten ⋅ robuste Industriequalität ⋅ hohe Lebensdauer … |
verschiedene Größen ⋅ 1-, 2-, 3- oder 4-seitig offen und überwacht ⋅ für große oder sperrige Prüfobjekte ⋅ befahrbar mit Palettenwagen ⋅ Markierung des zulässigen Prüfbereichs … |
Individuelle kundenspezifische Lösungen jeglicher Art, Aufgabe und Größe |
| zum Produkt | zum Produkt | zum Produkt | zum Produkt | zum Produkt | zum Produkt |
| Einzelprüfhaube | Doppelprüfhaube | Prüfkabine | Prüffeld | Sicherheitslichtvorhang | — |
|
Modell 13-R2 Modell 10 Modell 21 Modell 20 Modell 1 Modell 0 |
Modell 3 Modell 12 |
— | — | — | — |
|
458 x 600 x 400 mm 800 x 600 x 500 mm 1100 x 600 x 500 mm 1000 x 600 x 500 mm 900 x 600 x 500 mm 800 x 754 x 500 mm 900 x 800 x 645 mm 900 x 730 x 330 mm 700 x 730 x 330 mm 500 x 730 x 330 mm 230 x 350 x 195 mm |
688 x 536 x 345 mm 588 x 536 x 345 mm 488 x 536 x 345 mm 385 x 536 x 345 mm |
— | — | — | — |
|
620 x 782 x 515 mm 946 x 837 x 625 mm 1246 x 837 x 625 mm 1146 x 837 x 625 mm 1046 x 837 x 625 mm 946 x 987 x 625 mm 1046 x 987 x 770 mm 946 x 792 x 520 mm 746 x 792 x 520 mm 546 x 792 x 520 mm 265 x 390 x 305 mm |
1400 x 617 x 500 mm 1200 x 617 x 500 mm 1000 x 617 x 500 mm 800 x 617 x 500 mm |
— | — | — | — |
| — | 75 mm | — | — | — | — |
| bis PL e erreichbar; zweikanalige Überwachung | bis PL e erreichbar; zweikanalige Überwachung | bis PL e erreichbar; zweikanalige Überwachung | bis PL e erreichbar; zweikanalige Überwachung | bis PL e erreichbar; zweikanalige Überwachung | bis PL e erreichbar; zweikanalige Überwachung |
|
max. 12 kV AC / 16 kV DC max. 6 kV AC / 8 kV DC max. 8 kV AC / 10 kV DC max. 3 kV AC/DC |
max. 6 kV AC / 8 kV DC max. 8 kV AC / 10 kV DC |
verschiedene Modelle bis max. 50 kV AC/ DC max. 6 kV AC / 8 kV DC |
— | — | max. 100 kV |
|
i.O. / n.i.O. - integriert im Prüfraum i.O. / n.i.O. - auf der Prüfhaube montiert |
i.O. / n.i.O. - integriert im Prüfraum |
i.O. / n.i.O. - an der Vorderkante i.O. / n.i.O. - integriert im Prüfraum |
— | — | i.O. / n.i.O. - integriert im Prüfraum |
| — | optional 2 Stück | — | — | — | — |
| — | 2 x CAT IV-Endschalter, berührungslos | — | — | — | — |
| knapp 90° mechanisch | knapp 90° mechanisch | — | — | — | — |
|
nicht möglich optional ja |
nicht möglich optional |
nicht möglich optional |
— | — | optional |
|
nicht möglich ja |
nicht möglich |
optional nicht möglich |
— | — | optional |
|
optional, pneumatisch oder elektrisch ja optional, pneumatisch |
ja nicht möglich |
optional, pneumatisch oder elektrisch | — | — | optional, pneumatisch oder elektrisch |
|
vorbereitet für 3 Stück vorbereitet für 4 Stück vorbereitet für 1 Stück |
vorbereitet für 2 Stück | — | — | — | — |
|
15 kg 150 kg 25 kg; 50 kg optional 50 kg |
50 kg; 150 kg optional 20 kg; 50 kg optional 15 kg; 50 kg optional |
15 kg; 150 kg optional 2000 kg |
— | — | — |
| optional | optional | — | — | — | optional |
| optional |
optional nicht möglich |
— | — | — | — |
| optional, max. 400 mm breit | optional, max. 400 mm breit | optional, max. 400 mm breit | — | optional, max. 400 mm breit | optional, max. 400 mm breit |
| optional | optional | optional | — | optional | optional |
|
nein optional mit Stellfüßen optional mit Rollen mit Stellfüßen im Lieferumfang enthalten |
optional mit Stellfüßen optional mit Rollen |
mit Stellfüßen im Lieferumfang enthalten optional mit Rollen |
— | — | — |
|
nicht möglich optional |
nicht möglich optional |
nicht möglich | — | — | — |
|
optional möglich nicht möglich |
— | — | — | — | — |
| ja, auf Anfrage | ja, auf Anfrage | ja, auf Anfrage | — | ja, auf Anfrage | — |
|
auf Lager auftragsbezogene Fertigung |
auftragsbezogene Fertigung | auftragsbezogene Fertigung | — | auftragsbezogene Fertigung | auftragsbezogene Fertigung |
