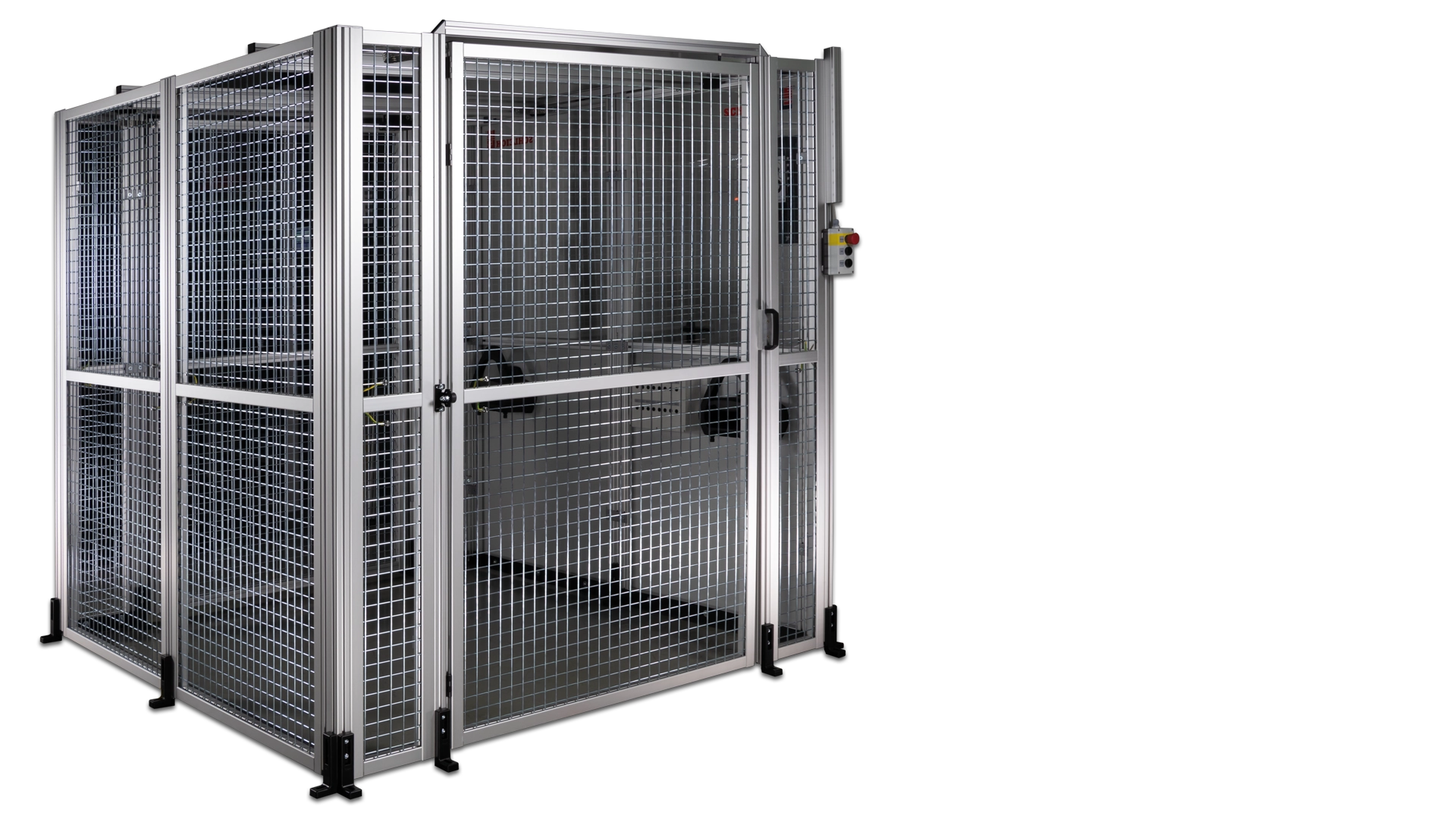

Prüffelder
Prüfen mit zwangsläufigem Berührungsschutz
Sicher ⋅ zweikanalige Sicherheitsendschalter ⋅ Auswertung mit Sicherheits-SPS ⋅ bis Performance Level PL e ⋅ robuste Industriequalität ⋅ hohe Lebensdauer ⋅ mehrere Zugangstüren ⋅ mehrere Not-Aus-Taster und Warnleuchten …
Produktberatung
Key-Facts
- modular
- beliebige Dimension
- beliebige Außenkontur
Beschreibung
SCHLEICH-Prüffelder sind eine grundsolide, langlebige Investition zur Gefährdungsminderung des Bedieners. Ergonomie und Zuverlässigkeit stehen dabei im Vordergrund. Sie kommen dann zum Einsatz, wenn Prüfobjekte voluminös und schwer sind.

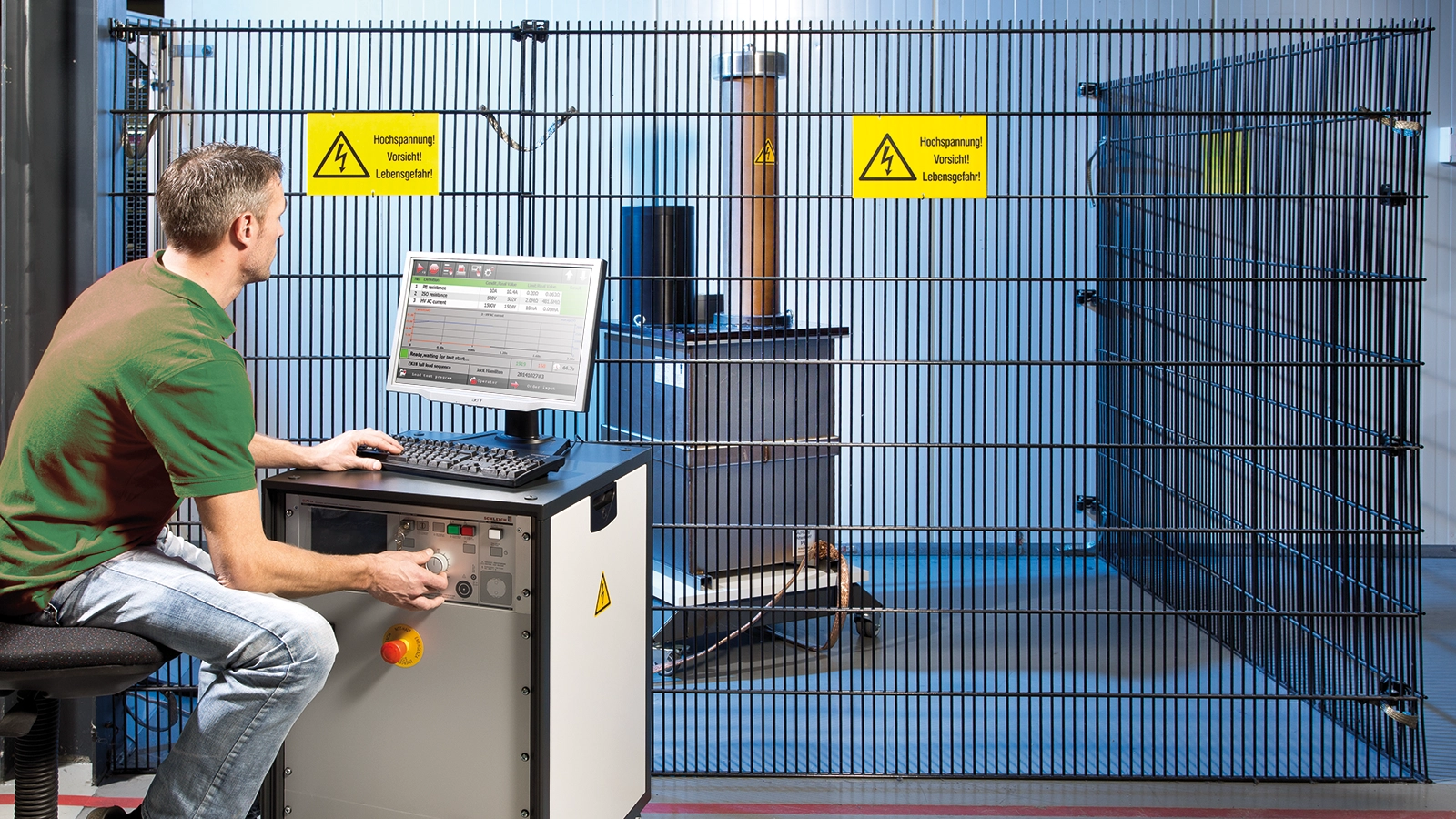

Prüffelder schützen durch einen Gitterzaun sowie eine oder überwachte Schutztüren vor der Berührung des Prüfobjekts während der Prüfung. Mehrere Schutztüren kommen zum Einsatz, wenn sich dadurch der Materialfluss oder die Begehbarkeit des Prüffelds optimieren lässt. Die Schutztüren sind aus dem selben Gittermaterial gefertigt, wie der Gitterzaun.
Alle metallischen Komponenten des Gitterzauns und der Schutztür sind miteinander elektrisch verbunden und großflächig geerdet. Bei einer Spannungsverschleppung zur Schutzeinrichtung wird diese aufgrund der kompletten Erdung des Prüffelds, sicher gegen Erde abgeführt und dadurch der außenstehende Bediener geschützt.

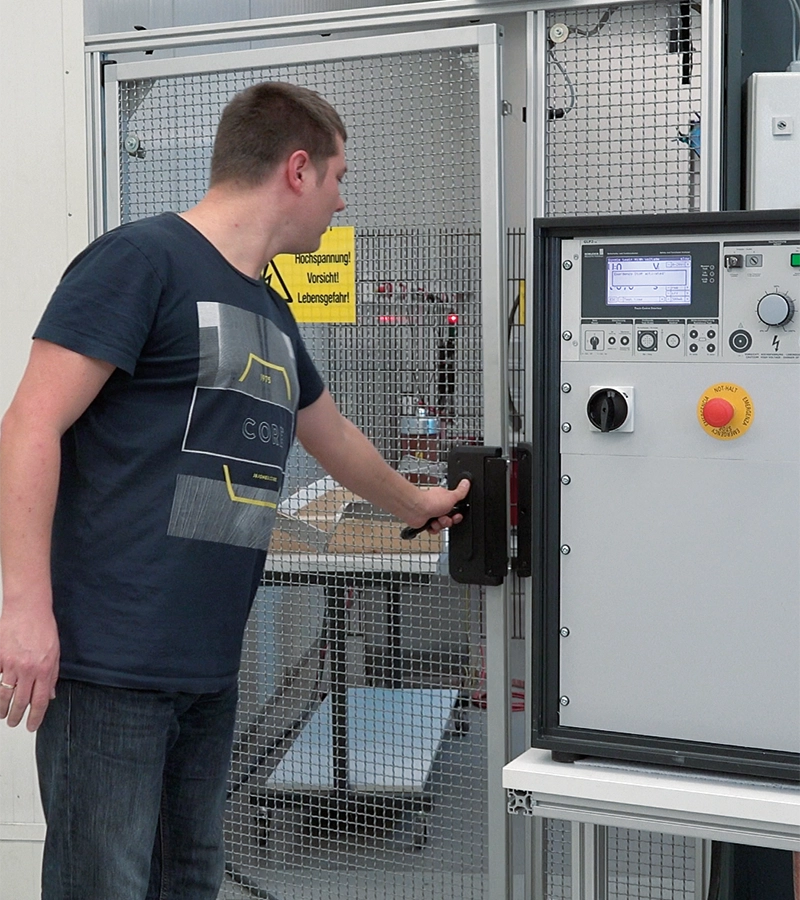

Prüfungen sind nur bei geschlossener Schutztür möglich. Der Zustand der Schutztüren wird fortlaufend durch eine sicherheitstechnisch zugelassenen, zweikanalige Überwachung mit einer Sicherheits-SPS überwacht. Dies entspricht den Vorgaben und Normen vom zwangsläufigen Berührungsschutz.

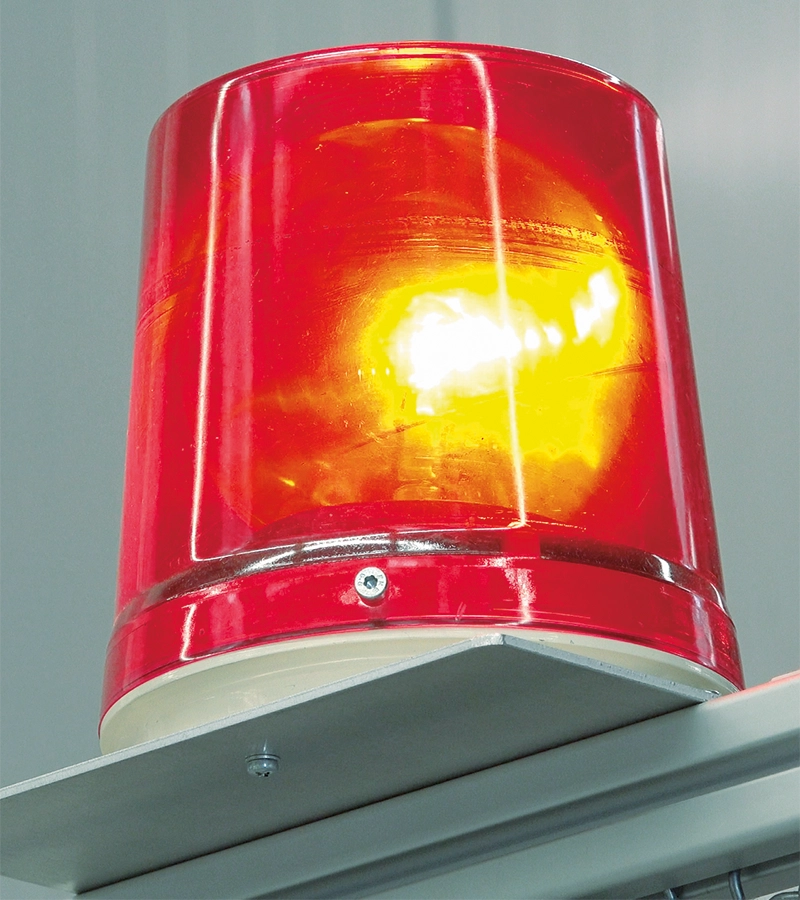

Während einer Prüfung signalisieren Warnleuchten an verschiedenen Stellen am Gitterzaun die erhöhte Gefahr.
Das Öffnen einer Schutztür während einer laufenden Prüfung ist nicht möglich. Eine Zuhaltung sorgt dafür, dass sich die Schutztüren nicht öffnen lässt.
Am Gitterzaun sind ergänzend Notaus-Taster platziert, um bei einer kritischen Situation den Prüfablauf abbrechen zu können.
Downloads
Deutsche PDFs
Internationale PDFs
Sie benötigen eine persönliche Produktberatung? Rufen Sie uns an oder schreiben Sie eine E-Mail.
- +49 2372 901 25 40
- E-Mail Anfrage
Druckvorschau
Produktvergleich
| Prüfhauben-Typ |
| Modellreihe |
| Breite x Tiefe x Höhe (innen) |
| Breite x Tiefe x Höhe (außen) |
| Höhe des Bodenkastens |
| Performance Level (PL) |
| Bemessungsspannung |
| LED-Ergebnisleuchten |
| Warnleuchten |
| Endschalter |
| Öffnungswinkel der Prüfhaube |
| Automatisches Öffnen |
| Automatisches Schließen |
| Zuhaltung während der Prüfung |
| Industriesteckbuchse für Prüfkabel |
| Tragfähigkeit des Sockels |
| ESD-Ausführung |
| Ausführung Faradayscher Käfig |
| Durchlauf eines Transferbands |
| Kugelrollen im Boden |
| Tischgestell |
| Montage auf Rollcontainer |
| Einbau in SCHLEICH-Rolltische |
| CAD-Daten verfügbar |
| Lieferung |
Einzelprüfhauben
|
Doppelprüfhauben
|
Prüfkabinen
|
Prüffelder
|
Sicherheitslichtvorhang
|
Sonderprüfhauben
|
 |
 |
 |
 |
 |
 |
| Einzelprüfhauben | Doppelprüfhauben | Prüfkabinen | Prüffelder | Sicherheitslichtvorhang | Sonderprüfhauben |
|
verschiedene Größen ⋅ ergonomisch ⋅ leichtgängig ⋅ hohe Lebensdauer ⋅ bis Performance Level PL e ⋅ integrierte Ergebnisleuchten ⋅ automatisches Öffnen ⋅ Zuhaltung ⋅ Adaptereinbau … |
wechselseitiges Prüfen ⋅ verschiedene Größen ⋅ ergonomisch ⋅ leichtgängig ⋅ hohe Lebensdauer ⋅ bis Performance Level PL e ⋅ integrierte Ergebnisleuchten ⋅ mit Zuhaltung ⋅ viel Platz für Adaptereinbau … |
Schutztür oder Rolltor ⋅ bis Performance Level PL e ⋅ ideal für Großprüflinge ⋅ geeignet für Palettenwagen ⋅ robuste Industriequalität ⋅ hohe Lebensdauer … |
befahrbar mit Gabelstapler ⋅ mehrere Zugangstüren ⋅ Überwachung mit Sicherheits-SPS ⋅ bis Performance Level PL e ⋅ mehrere Not-Aus-Taster und Warnleuchten ⋅ robuste Industriequalität ⋅ hohe Lebensdauer … |
verschiedene Größen ⋅ 1-, 2-, 3- oder 4-seitig offen und überwacht ⋅ für große oder sperrige Prüfobjekte ⋅ befahrbar mit Palettenwagen ⋅ Markierung des zulässigen Prüfbereichs … |
Individuelle kundenspezifische Lösungen jeglicher Art, Aufgabe und Größe |
| zum Produkt | zum Produkt | zum Produkt | zum Produkt | zum Produkt | zum Produkt |
| Einzelprüfhaube | Doppelprüfhaube | Prüfkabine | Prüffeld | Sicherheitslichtvorhang | — |
|
Modell 13-R2 Modell 10 Modell 21 Modell 20 Modell 1 Modell 0 |
Modell 3 Modell 12 |
— | — | — | — |
|
458 x 600 x 400 mm 800 x 600 x 500 mm 1100 x 600 x 500 mm 1000 x 600 x 500 mm 900 x 600 x 500 mm 800 x 754 x 500 mm 900 x 800 x 645 mm 900 x 730 x 330 mm 700 x 730 x 330 mm 500 x 730 x 330 mm 230 x 350 x 195 mm |
688 x 536 x 345 mm 588 x 536 x 345 mm 488 x 536 x 345 mm 385 x 536 x 345 mm |
— | — | — | — |
|
620 x 782 x 515 mm 946 x 837 x 625 mm 1246 x 837 x 625 mm 1146 x 837 x 625 mm 1046 x 837 x 625 mm 946 x 987 x 625 mm 1046 x 987 x 770 mm 946 x 792 x 520 mm 746 x 792 x 520 mm 546 x 792 x 520 mm 265 x 390 x 305 mm |
1400 x 617 x 500 mm 1200 x 617 x 500 mm 1000 x 617 x 500 mm 800 x 617 x 500 mm |
— | — | — | — |
| — | 75 mm | — | — | — | — |
| bis PL e erreichbar; zweikanalige Überwachung | bis PL e erreichbar; zweikanalige Überwachung | bis PL e erreichbar; zweikanalige Überwachung | bis PL e erreichbar; zweikanalige Überwachung | bis PL e erreichbar; zweikanalige Überwachung | bis PL e erreichbar; zweikanalige Überwachung |
|
max. 12 kV AC / 16 kV DC max. 6 kV AC / 8 kV DC max. 8 kV AC / 10 kV DC max. 3 kV AC/DC |
max. 6 kV AC / 8 kV DC max. 8 kV AC / 10 kV DC |
verschiedene Modelle bis max. 50 kV AC/ DC max. 6 kV AC / 8 kV DC |
— | — | max. 100 kV |
|
i.O. / n.i.O. - integriert im Prüfraum i.O. / n.i.O. - auf der Prüfhaube montiert |
i.O. / n.i.O. - integriert im Prüfraum |
i.O. / n.i.O. - an der Vorderkante i.O. / n.i.O. - integriert im Prüfraum |
— | — | i.O. / n.i.O. - integriert im Prüfraum |
| — | optional 2 Stück | — | — | — | — |
| — | 2 x CAT IV-Endschalter, berührungslos | — | — | — | — |
| knapp 90° mechanisch | knapp 90° mechanisch | — | — | — | — |
|
nicht möglich optional ja |
nicht möglich optional |
nicht möglich optional |
— | — | optional |
|
nicht möglich ja |
nicht möglich |
optional nicht möglich |
— | — | optional |
|
optional, pneumatisch oder elektrisch ja optional, pneumatisch |
ja nicht möglich |
optional, pneumatisch oder elektrisch | — | — | optional, pneumatisch oder elektrisch |
|
vorbereitet für 3 Stück vorbereitet für 4 Stück vorbereitet für 1 Stück |
vorbereitet für 2 Stück | — | — | — | — |
|
15 kg 150 kg 25 kg; 50 kg optional 50 kg |
50 kg; 150 kg optional 20 kg; 50 kg optional 15 kg; 50 kg optional |
15 kg; 150 kg optional 2000 kg |
— | — | — |
| optional | optional | — | — | — | optional |
| optional |
optional nicht möglich |
— | — | — | — |
| optional, max. 400 mm breit | optional, max. 400 mm breit | optional, max. 400 mm breit | — | optional, max. 400 mm breit | optional, max. 400 mm breit |
| optional | optional | optional | — | optional | optional |
|
nein optional mit Stellfüßen optional mit Rollen mit Stellfüßen im Lieferumfang enthalten |
optional mit Stellfüßen optional mit Rollen |
mit Stellfüßen im Lieferumfang enthalten optional mit Rollen |
— | — | — |
|
nicht möglich optional |
nicht möglich optional |
nicht möglich | — | — | — |
|
optional möglich nicht möglich |
— | — | — | — | — |
| ja, auf Anfrage | ja, auf Anfrage | ja, auf Anfrage | — | ja, auf Anfrage | — |
|
auf Lager auftragsbezogene Fertigung |
auftragsbezogene Fertigung | auftragsbezogene Fertigung | — | auftragsbezogene Fertigung | auftragsbezogene Fertigung |
