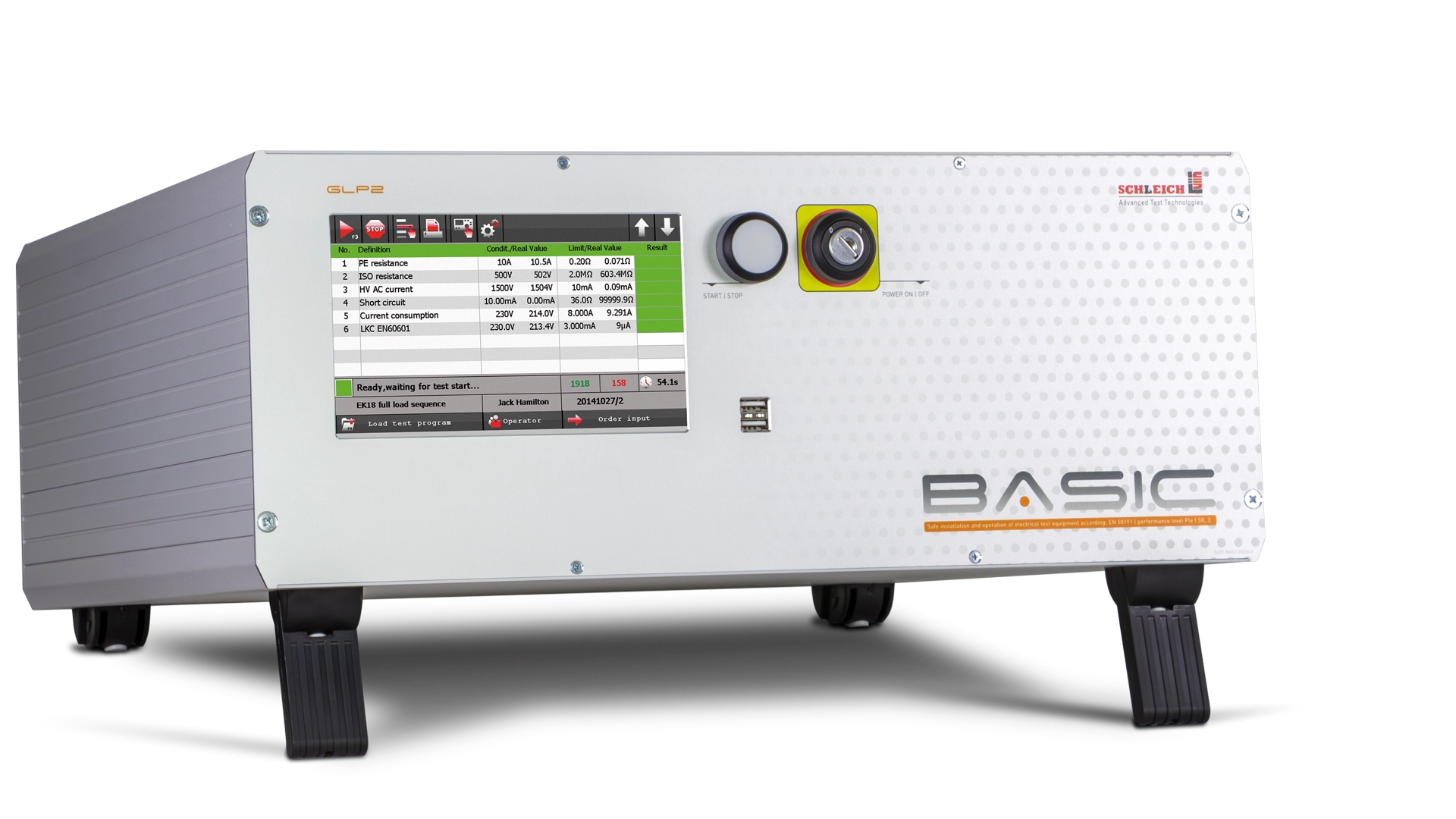

GLP2-BASIC
Schutzleiter-, Isolations-, Hochspannungs-, Ableitstrom und Funktionsprüfgerät

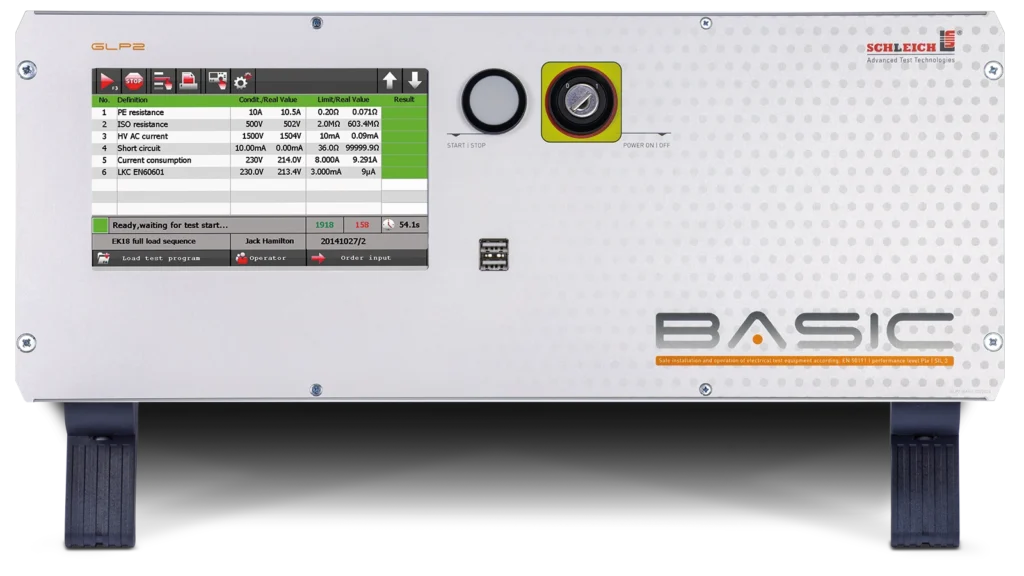

Mit dem Multiprüfgerät GLP2-BASIC untersuchen Sie Elektroprodukte unterschiedlichster Art nach aktuellem Stand der Technik. Mit einer großen Auswahl an Gerätevarianten bieten wir Ihnen Lösungen für die verschiedensten Prüfaufgaben und Ansprüche.
Produktberatung
Key-Facts
Prüfgeräte für HV AC/DC, PE oder Iso – also mit einer integrierten Prüfmethode.

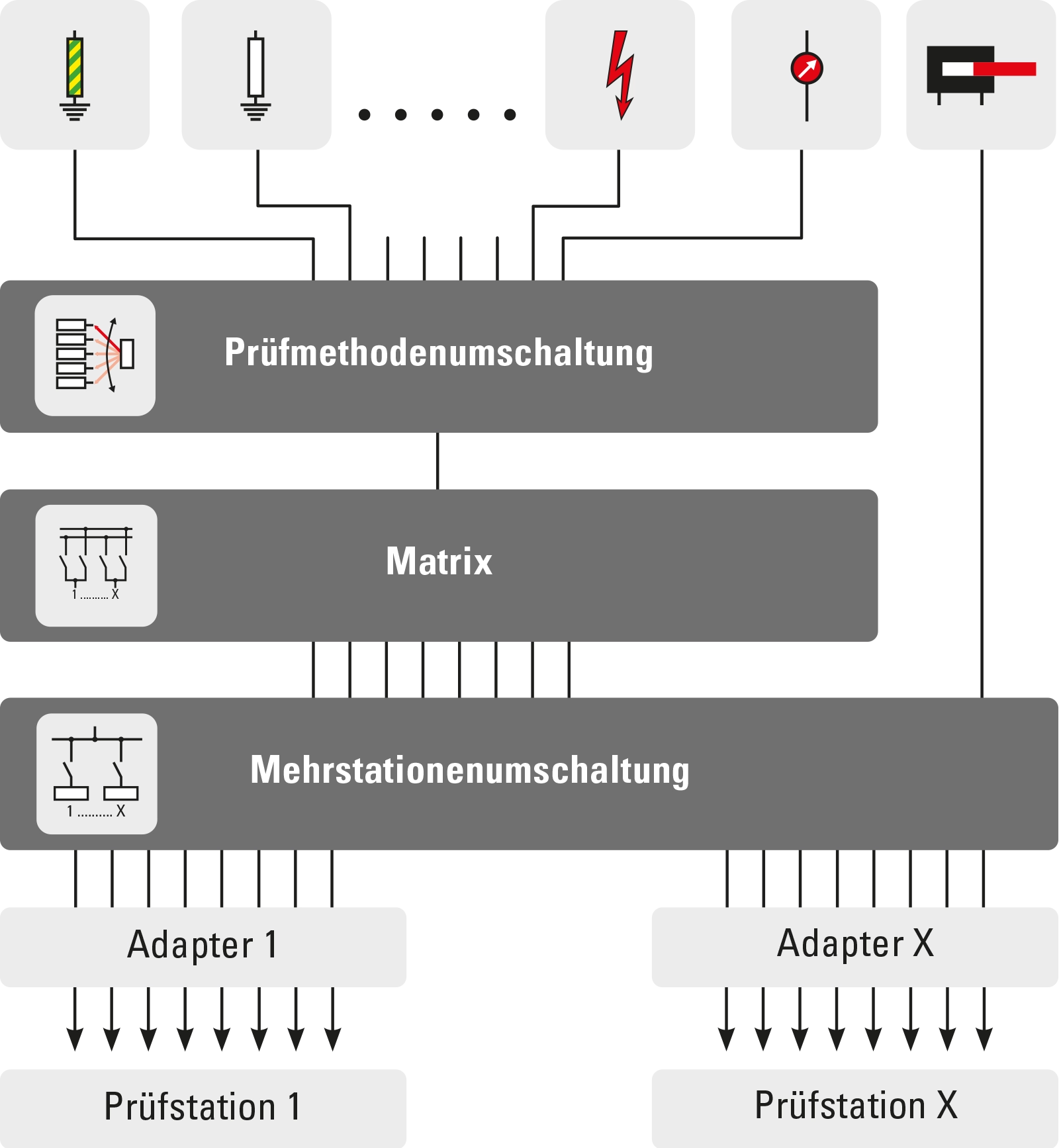

„All in one” Tester mit bis zu 21 Prüfmethoden plus automatischer Umschaltung.
- Schutzleiterprüfgeräte bis 30 A
- Isolationsprüfgeräte bis 6 kV
- Hochspannungsprüfgeräte AC bis 6 kV
- Hochspannungsprüfgeräte DC bis 6 kV
- Funktionsprüfung bis 16 A
- Inklusive rückführbarem Werkskalibrierschein
- Kurze Lieferzeit bzw. ab Lager
- Alle Prüfmethoden vollelektronisch verschleißfrei geregelt
- Voll- und teilautomatisch ablaufende Prüfung
- Manuelle Prüfungen
- PLe, SIL3, Kat4 Sicherheitskreis (je nach Gerätevariante und Gefährdungsgrad)
- Hohe Prozesssicherheit
- Integrierte „SPS-Funktionalität“ über frei programmierbare Script-Sprache

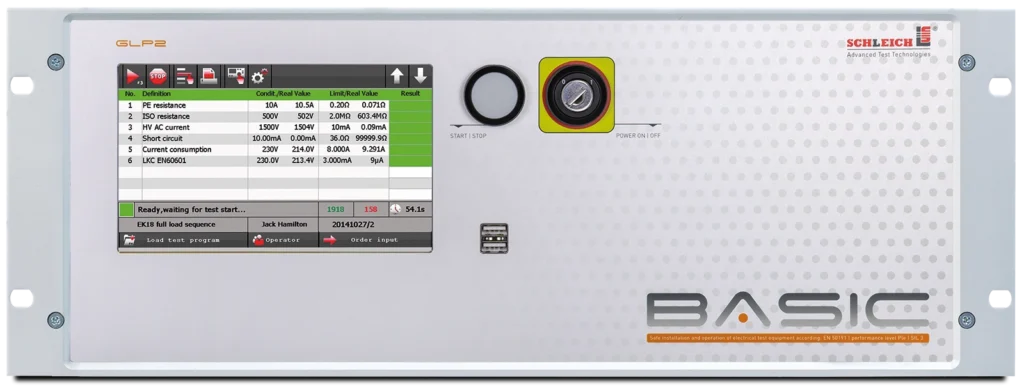

- Intuitives Bedienkonzept über 7″-Touchdisplay plus HDMI-Anschluss
- Ergänzende Eingabe per Tastatur und Maus möglich
- Einlesen beliebiger 1D- und 2D-Barcodes
- Ethernet, WLAN, USB und serielle Schnittstelle
- Kommunikation via RS232 und/oder SCPI-Standard-Kommandos
- Datenbank für Prüfpläne und Prüfergebnisse
- Benutzerverwaltung

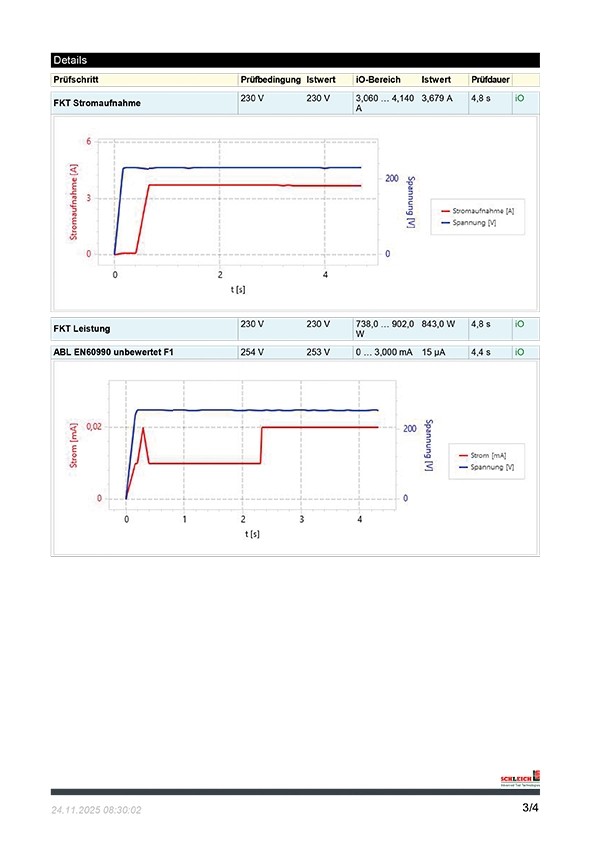

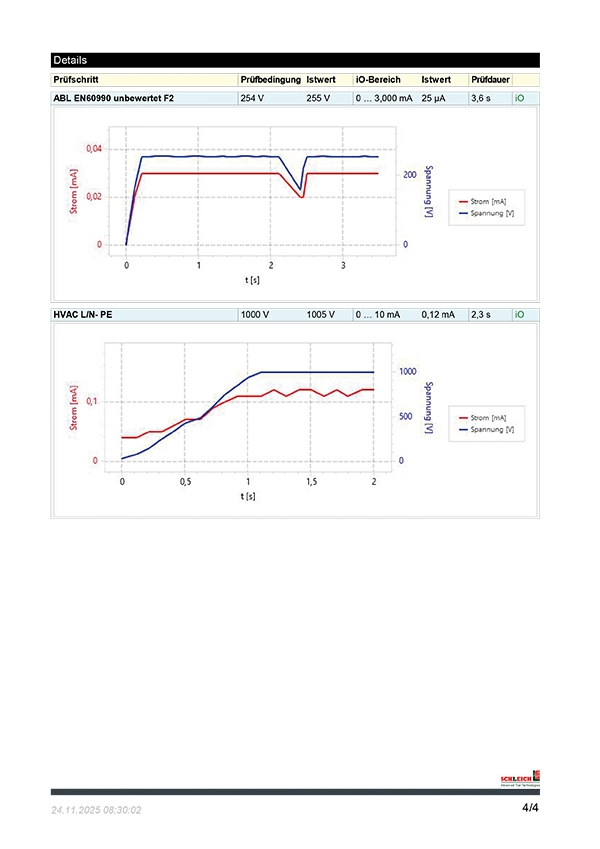

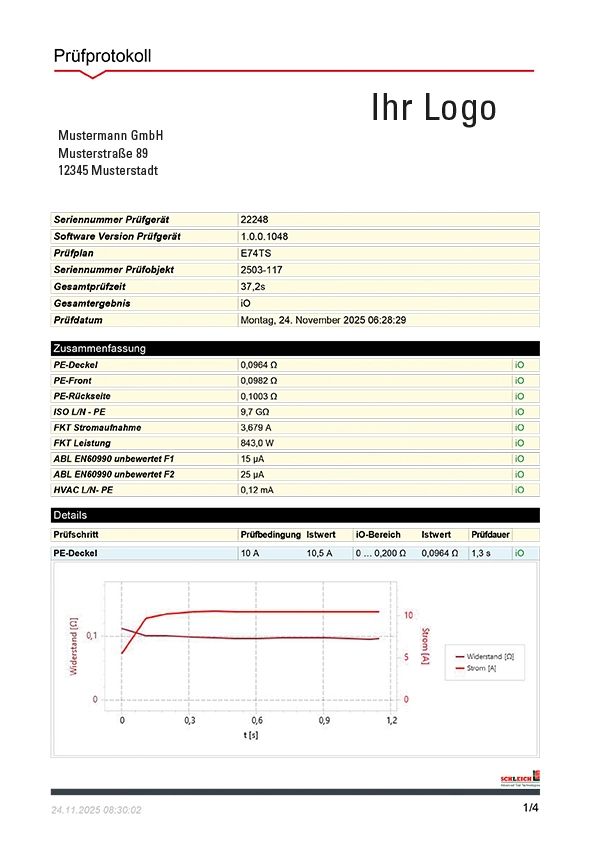

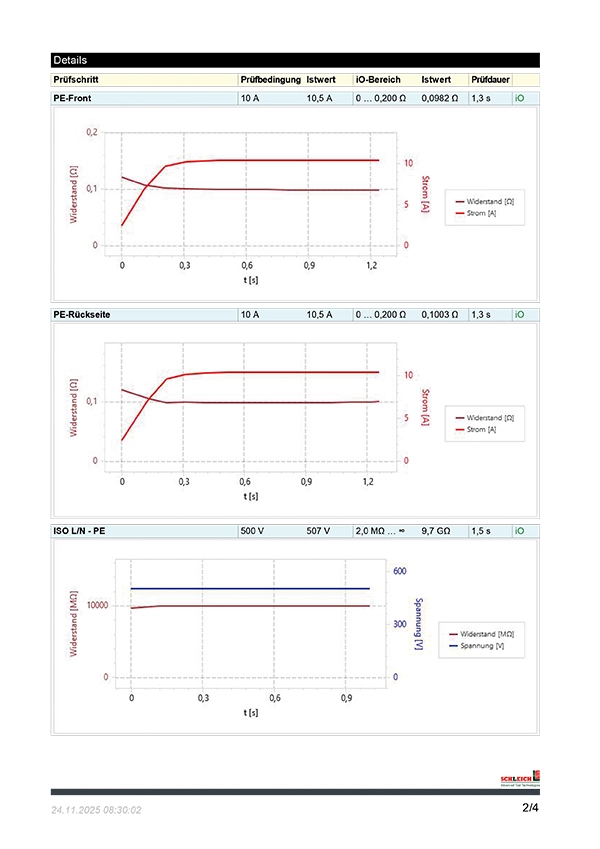

- Protokolldruck
- Frei konfigurierbarer Etikettendruck für Thermotransferdrucker
- Mehrere Etikettendrucker ansteuerbar

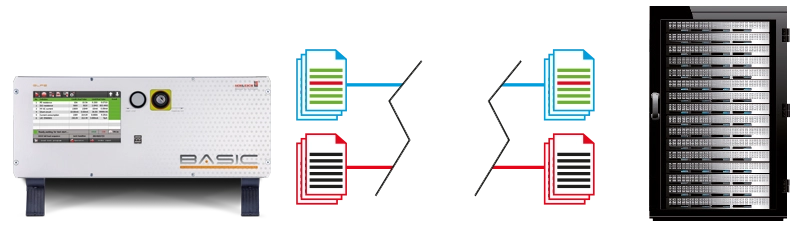

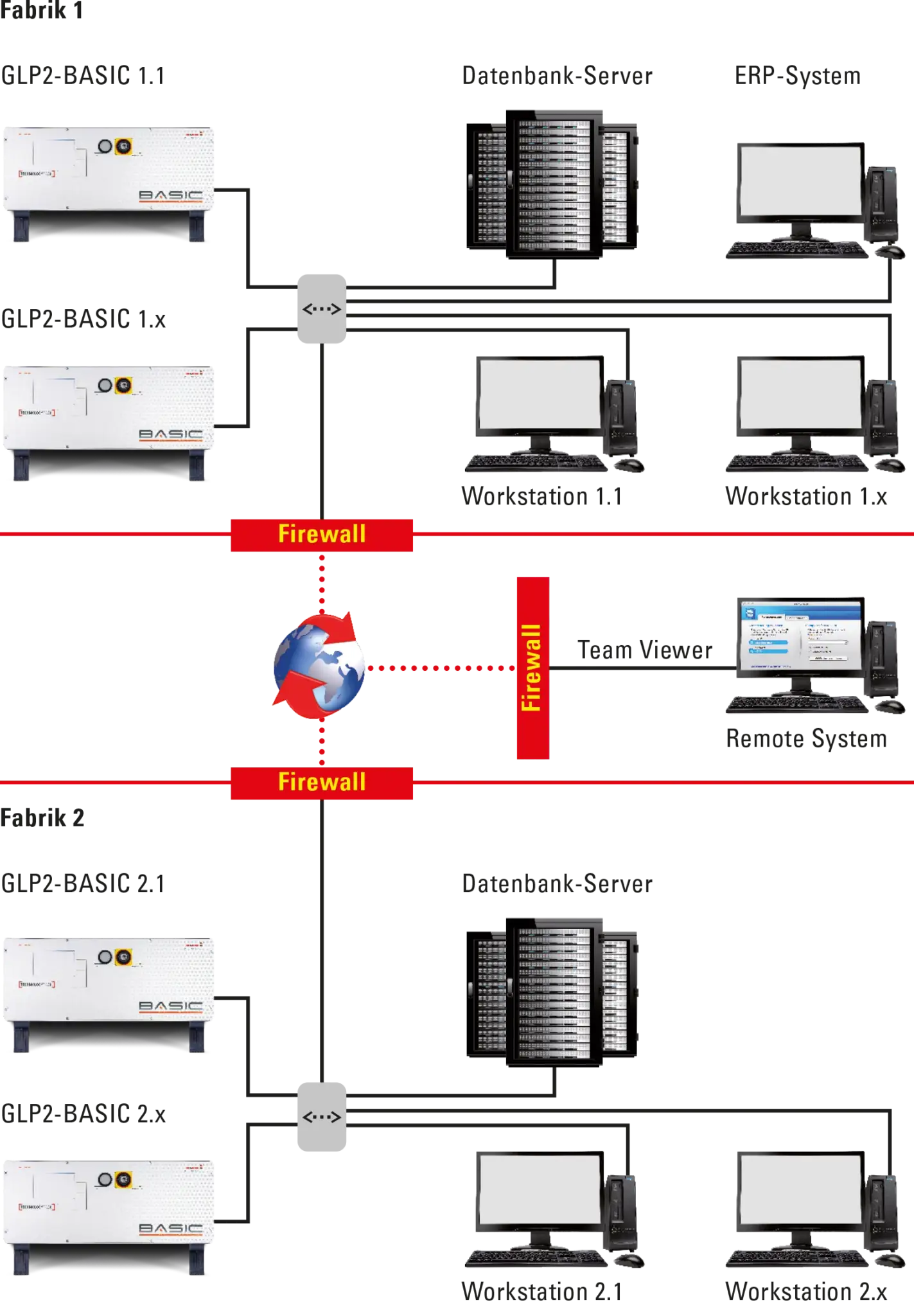

- Volle Netzwerkkonnektivität
- Möglichkeit zur Fernwartung oder Fernkalibrierung
- Fernsteuermöglichkeit für Automatisierung
- Optimal für OEMs
Varianten
38 Lösungen für Ihre Prüfaufgabe.
Bitte die gewünschten Eigenschaften auswählen:
|
|
||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||
Haben Sie noch nicht das passende Prüfgerät gefunden?
Kein Problem!
Wir beraten Sie gerne zu den Möglichkeiten einer individuellen Lösung.
Kontaktieren Sie uns:
Produktberatung
Sie benötigen eine persönliche Produktberatung?
Nutzen Sie unseren Direktkontakt: +49 2372 901 25 40
Oder senden Sie uns Ihre Fragen per E-Mail.
E-Mail-AnfrageBeschreibung
Der neue Standard.
Mit dem Einzel- oder Kombinationsprüfgerät GLP2-BASIC untersuchen Sie Elektroprodukte unterschiedlichster Art nach aktuellem Stand der Technik. 40 GLP2-BASIC Modelle bieten Ihnen Prüflösungen für die unterschiedlichsten Prüfaufgaben und individuelle Ansprüche.
Dank vieler intelligenter Funktionen deckt das Prüfgerät sämtliche Anwendungsfelder moderner Sicherheits- und Funktionsprüftechnik ab. Es eignet sich ideal für Produktion, Labor, Prüffeld, Qualitätssicherung, Automatisierung und mehr.
Die Möglichkeit zur flexiblen Prüfplanerstellung und Prüfauftragsdateneingabe wie Seriennummer, Ergebnisspeicherung, frei konfigurierbarer Etikettendruck, Barcodefunktion sowie viele weitere Features lassen keine Wünsche offen.
Für saubere Ergebnisse.
Für viele Unternehmen stellt die Steigerung der Energieeffizienz ein essenzielles Ziel im Hinblick auf Kosteneinsparungen und umweltbewusstes Handeln dar. In energieintensiven Unternehmensbereichen wie der Produktion unterstützen wir Sie hierbei mit nachhaltiger und umweltschonender Prüftechnik.
Unsere Ingenieure integrieren ausschließlich neuste Technologien in die Prüftechnik. Bereits im Jahr 1995 hatten wir als erster Hersteller unsere Prüfgeräte mit bedienerfreundlichen Touchdisplays ausgestattet.
Ergonomisch optimierte Arbeitsplätze erhöhen die Leistung in hohem Maße. Zur Optimierung des individuellen Arbeitsplatzes haben wir das Gehäusekonzept revolutioniert.
Ob sitzend oder stehend, ob kleine oder große Person – das ergonomische Gehäusedesign setzt neue Maßstäbe für ermüdungsfreies Arbeiten. Der Blick auf das Display, die Eingabe von Daten sowie das Anschließen des Prüfobjekts an die Prüfsteckdose – das GLP2-BASIC ist für jeden Einsatzort geeignet.
Enorme Vielseitigkeit und schnelle Prüftechnik, gepaart mit ergonomischem Design – SCHLEICH bietet Sicherheits- und Funktionsprüftechnologie, die begeistert!
Technik

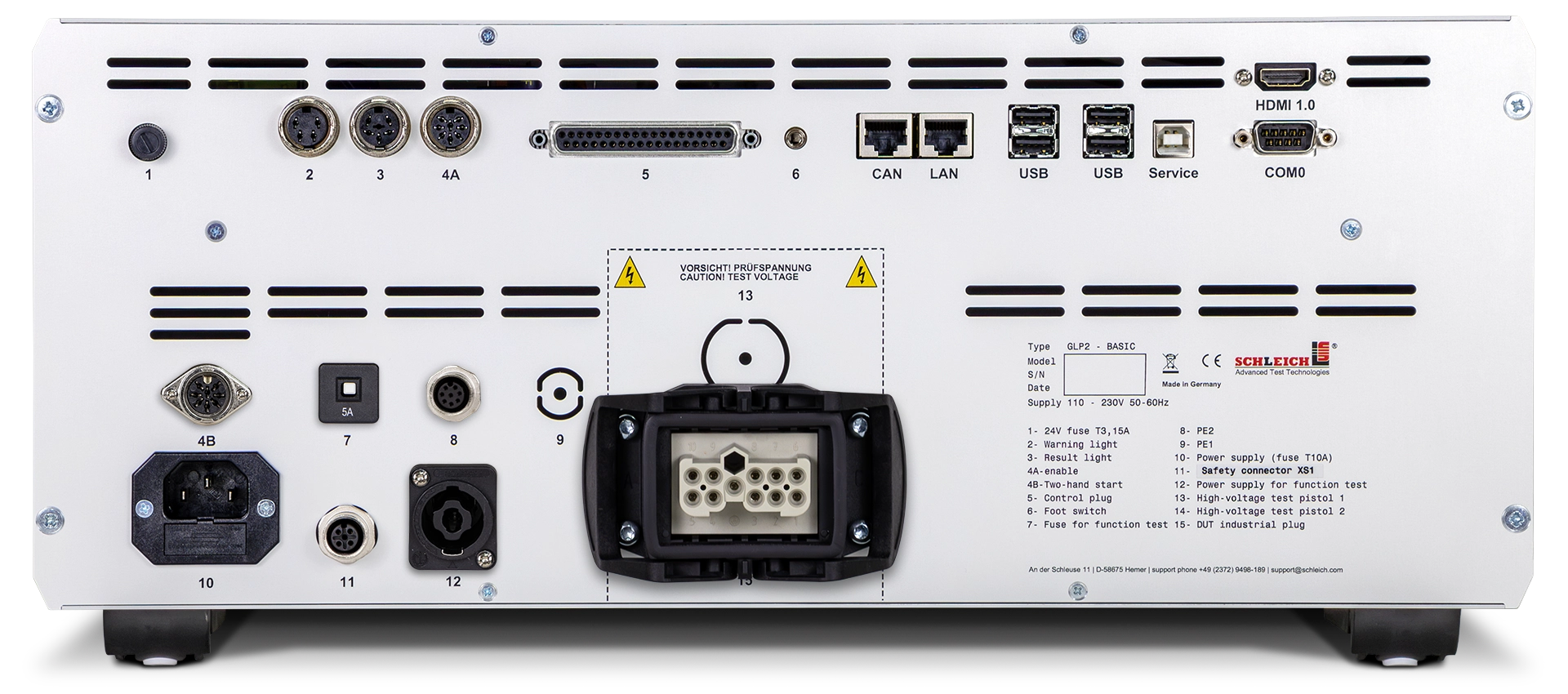

Die Automatisierung und die Schnittstellen.
- digitale E/A, (Ein-/Ausgänge 24 V zur SPS)
- RS232 via SCHLEICH-Kommunikationsprotokoll
- LAN via SCHLEICH-Kommunikationsprotokoll
- LAN via SCPI-Kommandos
- LAN via TCP/IP socket communication (individuelle Sondersoftware nötig)
- PROFIBUS
- PROFINET
- EtherCAT
- CANopen
- individuelle Sonderlösung …
Die Vorzüge der Messtechnik im Überblick.
Messtechnik
- Hochgenaue schnelle Messtechnik
- TRMS – echte Effektivwertmessung
- Effektiv- und Spitzenwertmessung
- Wirk- und Scheinstrommessung, cosφ
- Wirk- und Scheinleistungsmessung
Schutzleiter AC
- Schutzleiterwiderstand, Spannungsabfall
- 10 – 30 A AC, einstellbar, elektronisch geregelt
- 6 / 12 V AC
- 0 – 1.200 mΩ
Isolation DC
- Isolationswiderstand
- 30 – 1.000 V DC, einstellbar, elektronisch geregelt
- max. 3 mA
- 100 kΩ – 10 GΩ
Hochspannung AC
- 50 – 6.000 V AC, einstellbar, elektronisch geregelt
- mit Sicherheitsstrombegrenzung max. 3 mA
- ohne Sicherheitsstrombegrenzung max. 100 mA
- inkl. ARC-Detektion
Hochspannung DC
- 50 – 6.000 V DC, einstellbar, elektronisch geregelt
- mit Sicherheitsstrombegrenzung max. 4 mA
- ohne Sicherheitsstrombegrenzung max. 100 mA
Funktion 5 A
- 12 – 260 V AC, einstellbar, elektronisch geregelt
- max. 5 A
- max. 1.300 W, 1.300 VA, 1.300 VAR
- inkl. Kurzschlusstest
Ableitstrom, Nennstrom 5 A
- konform EN60990 & EN60601 & UL-Messkreise
- Effektivwert, Scheitelwert, DC-/AC-Anteil
- 1 μA – 30 mA
Funktion 16 A
- 12 – 260 V AC, Einspeisung von extern
- max. 16 A
- max. 4.200 W, 4.200 VA, 4.200 VAR
- inkl. Kurzschlusstest
Ersatzableitstrom, Nennstrom 16 A
- 10 μA – 30 mA
- Prüfspannung 40 V AC
- Umrechnung auf 230 V AC
Widerstand
- 1 Ω – 100 kΩ
⇒ Mehr Details finden Sie unter Downloads.
Anwendungen

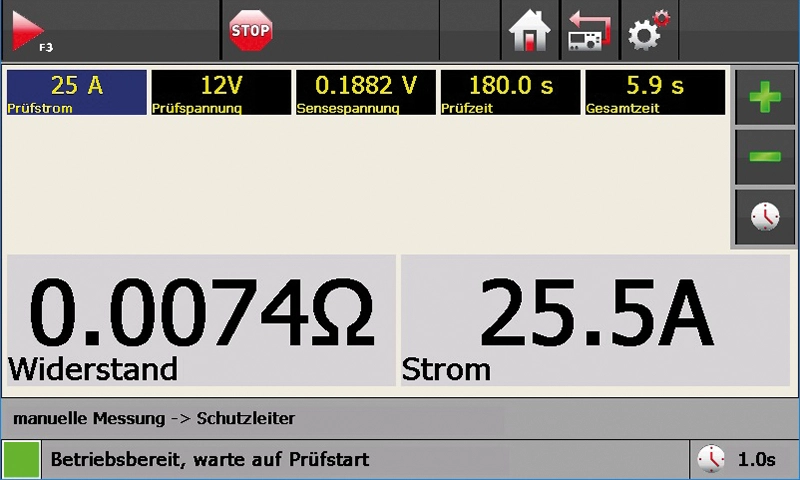

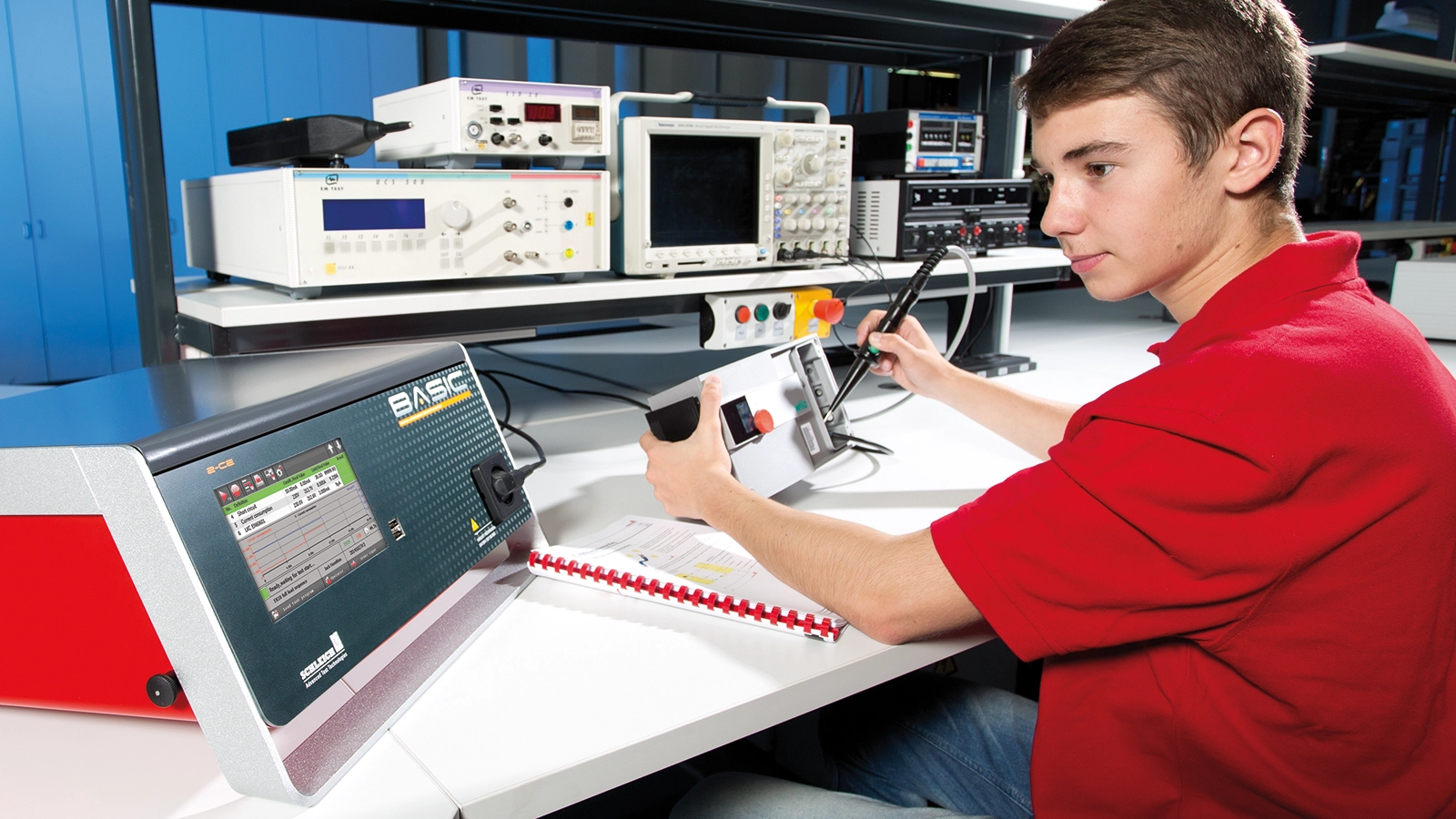

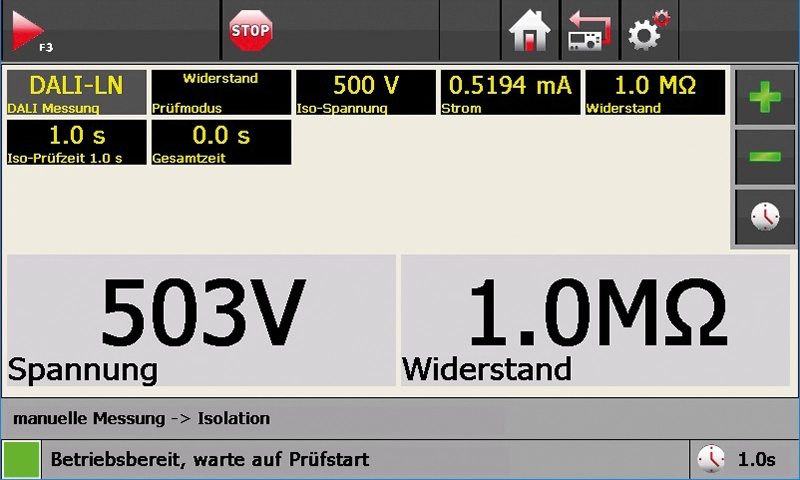

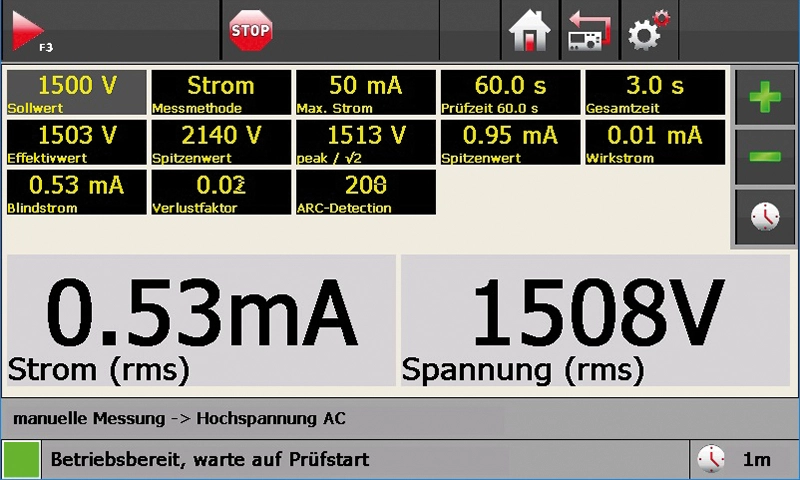

Prüfplatz – Reparaturplatz – Labor | Manuelle Prüfung

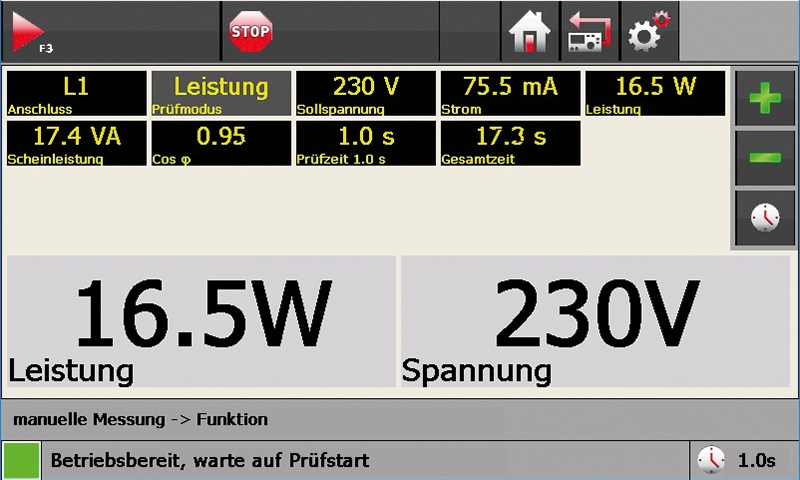

Über den einzigartigen manuellen Modus lassen sich bei Bedarf alle im Prüfgerät integrierten Prüfmethoden direkt manuell anwenden.
Es sind keine Parametrierungen der Prüfungen im Vorfeld notwendig. Sie wählen lediglich die gewünschte Prüfmethode aus und beginnen Ihre Prüfung.
Die Software liefert Ihnen, ähnlich wie ein Multimeter, immer die aktuellen gemessenen Werte. Eine Bewertung Ihres Prüfobjektes ist dadurch unmittelbar und in allen Details möglich.
Auch Langzeitanalysen über Stunden, Tage und Wochen sind in diesem Betriebsmodus ohne Weiteres durchführbar.

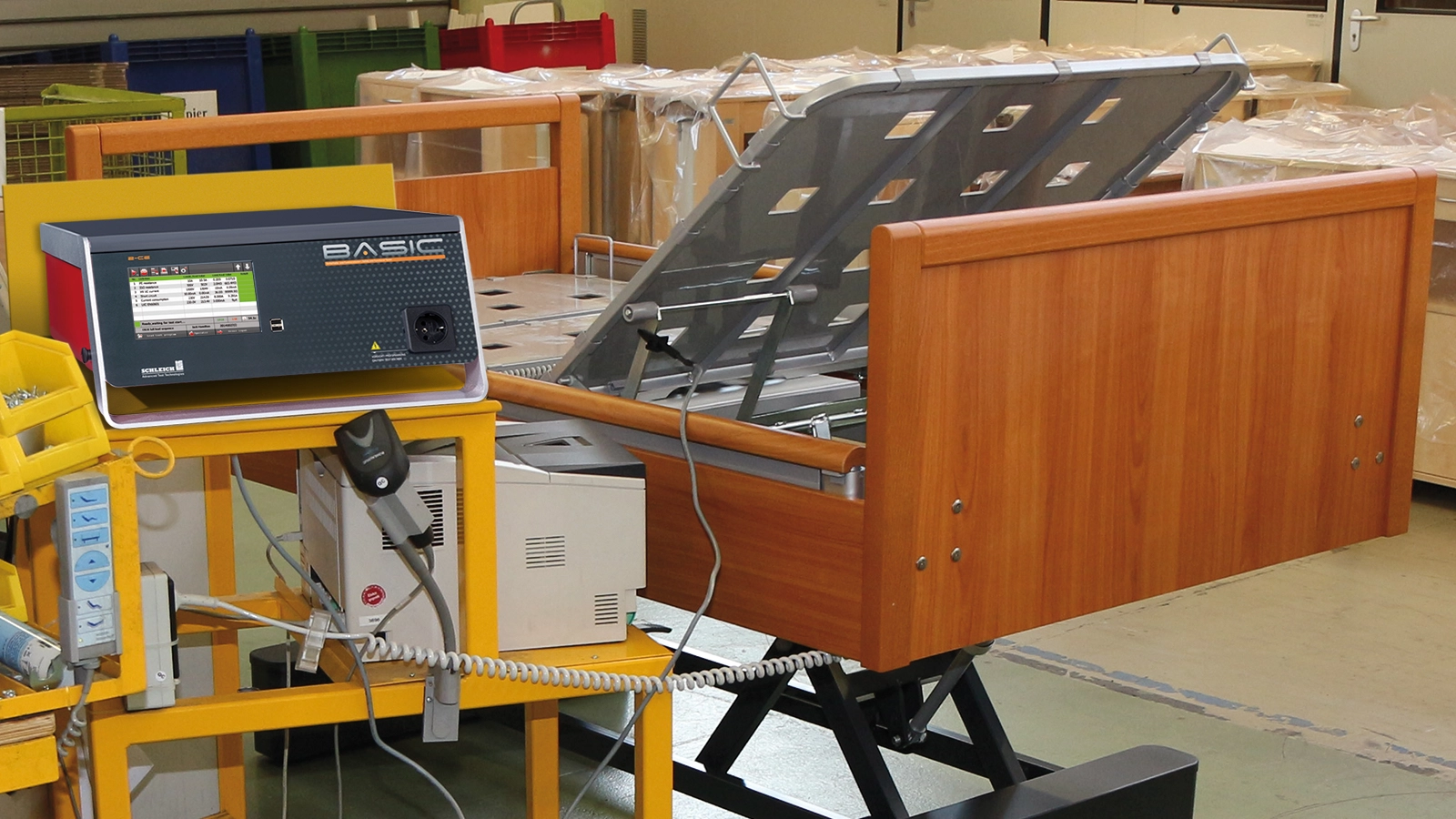

Fertigung | Teilautomatische Prüfung
Bei einer typischen Prüfung in der Produktion können Tests manuell über Prüfsonden oder teil- und vollautomatisch ablaufen. Mit seiner Flexibilität und der komfortablen Bedienerführung bietet sich das GLP2-BASIC für genau diese Anwendungen an.
Zum Testen unterschiedlicher Prüfobjekte können Sie im GLP2-BASIC nahezu beliebig viele Prüfsequenzen hinterlegen. Diese können über das integrierte Touchdisplay, eine externe PC-Tastatur oder über einen Barcodescanner unmittelbar gestartet werden. Bei Bedarf kann das Prüfgerät nach Abschluss der Prüfung direkt ein Etikett erstellen.
Zusätzlich lässt sich eine Vielzahl von Auftragsdaten hinterlegen, welche ergänzend zu den Prüfergebnissen auf dem SCHLEICH-Standardprotokoll gedruckt werden können.
Serienfertigung | Vollautomatische Prüfung

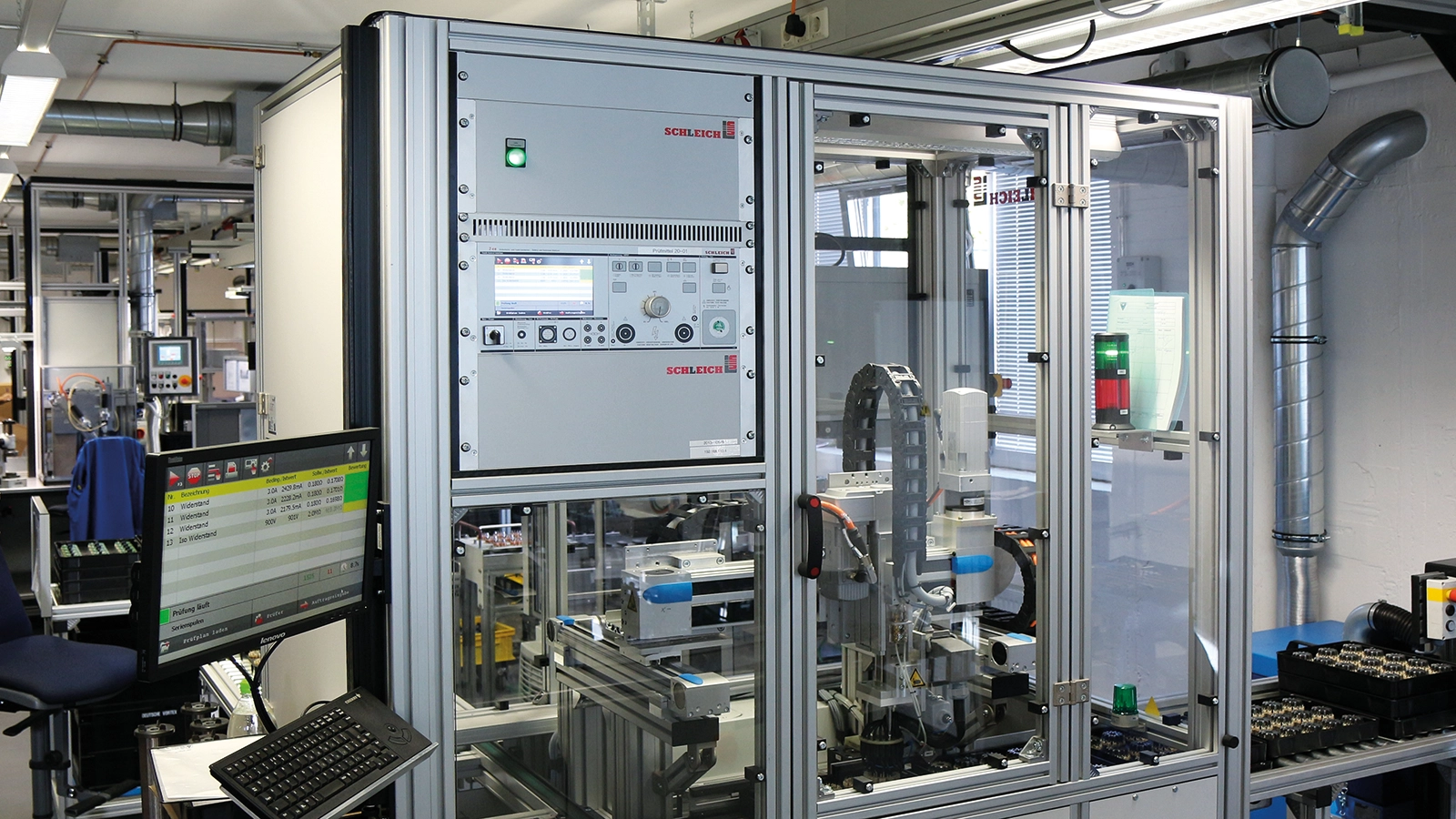

Das GLP2-BASIC lässt sich nahtlos in Ihre Produktionslinie integrieren. Die Geräteabmessungen basieren auf einem 19“-Gehäuse, wodurch sich das Prüfgerät perfekt in Ihre Anlage einfügen lässt. Zusätzliche flexible Schnittstellen ermöglichen Ihnen die komfortable Fernsteuerung. Die Anbindung an einen Steuerungscomputer oder eine SPS ist leicht umzusetzen.
Sie können für unterschiedliche Prüfobjekte nahezu beliebig viele Prüfsequenzen hinterlegen. Über die Schnittstelle rufen Sie diese direkt auf und starten anschließend die Prüfung.
Alle Prüfergebnisse sind über die Schnittstelle abrufbar und können so über den Steuerungscomputer in einer zentralen Datenbank abgelegt werden. Zusätzlich ist es möglich, die Prüfergebnisse lokal auf dem Prüfgerät oder direkt im Computernetzwerk zu speichern.

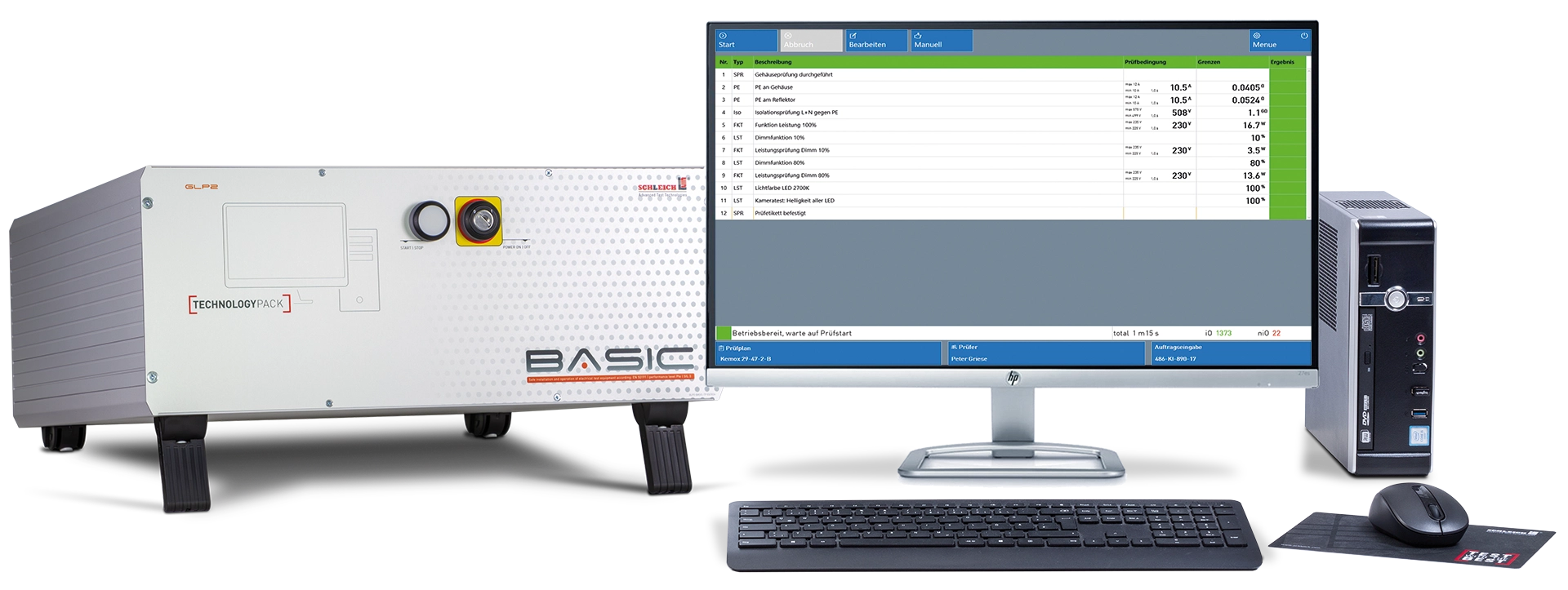

Für eine noch höhere Automatisierungsflexibilität oder auch die Steuerung komplexerer Abläufe empfehlen wir Ihnen alternativ unsere Prüfgeräte der GLP2-MODULAR-Klasse. Beide Geräteklassen setzen wir erfolgreich in unseren Systemlösungen ein.
Zubehör
editor&printer

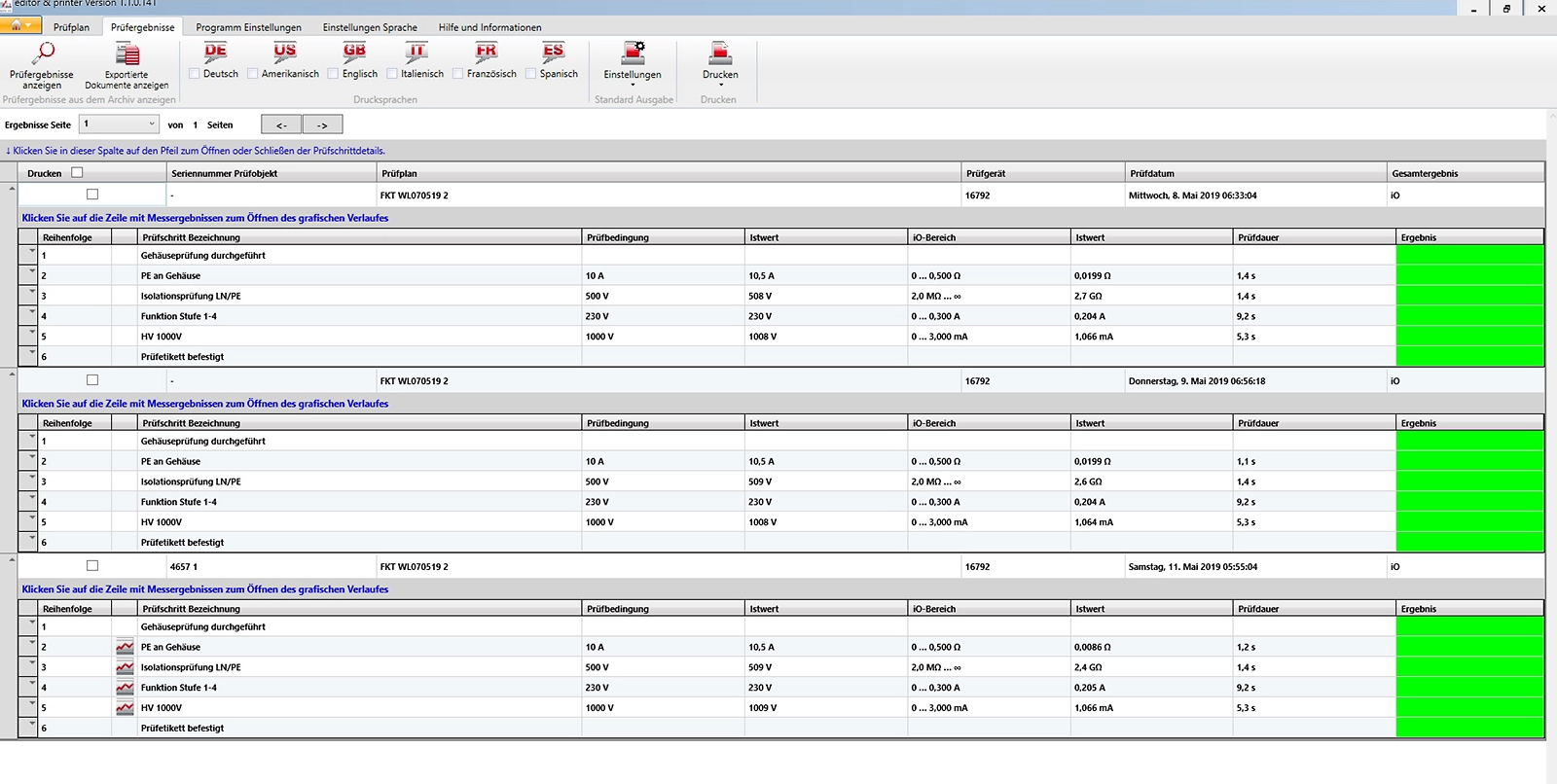

PC-Software zum Bearbeiten von Prüfplänen sowie zum Speichern und Drucken von Prüfergebnissen- Prüfpläne zentral im Netzwerk erstellen
- Prüfergebnisse im Netzwerk speichern
- Prüfergebnisse auswerten und drucken
analyzer
PC-Software zur statistischen Analyse von Prüfergebnissen- Tiefgehende Statistik der Prüfergebnisse
- Produktions-Online-Monitoring
- Aufschlussreiche Statistik-Protokolldrucke
Zweihandbedienung
Absicherung gegen elektrische Gefährdungen- Zweikreissicherheit mit BG-Zulassung
- Solide und standfest
- 2 unterschiedliche Modelle
Anschlusskästen
Anschlusspult zum Kontaktieren Ihres Prüfobjekts- 1, 2, 3 oder 4 Prüfsteckdosen für verschiedene Ländernormen
- Schnelldruckklemmen für Einzellitzen
- 4 mm Laborbuchsen
- Hochstrombuchse für Schutzleiterprüfsonde
- Für ein- / dreiphasige Prüfobjekte
- Kundenspezifische Lösungen
comBOX » Leuchtenprüfung
Leuchten anschließen, prüfen, dimmen, parametrieren…- für LED- und Röhren-Leuchten
- Integrierte Schnittstellen
- DALI, DSI, Analog, Touch/Push, DMX, NFC, und mehr…
- optimierte Prüffunktionen für die Leuchtenindustrie
Prüfdummy, Selbsttest-Blackbox
Testdummy zur normativen Funktionskontrolle- Zur täglichen Geräteüberprüfung
- Universelle Blackboxen
- Werkskalibrierung, bei Bedarf auch nach DAkkS
Warnleuchten
Warnung vor und Signalisierung von gefährlicher Prüfspannung- Warnung vor gefährlicher Prüfspannung
- Nur bei berührbaren Prüfobjekten nötig
- Bei einem Prüfkäfig nicht nötig
Hochspannungsprüfpistolen
Sicheres Prüfen mit Hochspannung- für 6, 10 oder 12 KV AC/DC
- ohne oder mit integriertem Starttaster
- optional in Vierleitertechnik (4L)
Prüfsonden
Zur manuellen Schutzleiter-, Isolations- sowie Ableitstromprüfung- Integrierter Starttaster
- Integrierte 3-Farben LED
Barcodescanner
Scannen von Seriennummer, Typ, Auftragsdaten, ...- Verschiedene 1D & 2D- Barcodescanner
- Einscannen von Auftragsdaten, Prüfernamen, Seriennummer etc.
Etikettendrucker
Labeldruck von Typenschildern, Geräte- und Prüfaufklebern, ...- Verschiedene Thermotransferdrucker
- Ausdruck mit Auftragsdaten, Seriennummer, Prüfkennzeichen, Symbolen, Grafiken etc.
Einzelprüfhauben
Prüfen mit zwangsläufigem Berührungsschutz- Verschiedene Größen
- Ergonomisch – leichtgängig – vielseitig
- Robuste Industriequalität – hohe Lebensdauer
- Bis Performance Level PLe
- Integrierte Ergebnisleuchten
- Viel Platz für Adaptereinbau
- Optional: automatisches Öffnen – Zuhaltung …
Prüfkabinen
Prüfen mit zwangsläufigem Berührungsschutz- Mit Schutztür oder Rolltor
- Für große oder sperrige Prüfobjekte
- Befahrbar mit Palettenwagen
- Verschiedene Größen
- Robuste Industriequalität – hohe Lebensdauer
- Bis Performance Level PLe
- Integrierte Zuhaltung
- Sonderlösungen …
Sicherheitslichtvorhang
Prüfen ohne zwangsläufigen Berührungsschutz- 1-, 2-, 3- oder 4-seitig offen und überwacht
- Zweikanalige Überwachung der Sicherheit
- Für große oder sperrige Prüfobjekte
- Befahrbar mit Palettenwagen
- Markierung des zulässigen Prüfbereichs
- Einbau von Kontaktierungen
- Verschiedene Größen
- Sonderlösungen …
Sonderprüfhauben
Sonderprüfhauben - individuell konstruiert und speziell für Sie gefertigt- Individuelle kundenspezifische Lösungen jeglicher Art, Aufgabe und Größe
Prüffelder
Prüfen mit zwangsläufigem Berührungsschutz- Individuelle Sonderlösungen
- Mehrere Zugangstüren
- Für große oder sperrige Prüfobjekte
- Befahrbar mit Gabelstapler
- Robuste Industriequalität – hohe Lebensdauer
- Bis Performance Level PLe – Auswertung mit Sicherheits-SPS
- Mehrere Not-Aus-Taster und Warnleuchten
- Integrierte Türzuhaltung …
Prüftische
Individuell konstruiert und speziell gefertigt- Fachgerechte Prüftische:
- Nach den Richtlinien der BG
- Individuell für Ihre Prüfaufgabe
Prüftische mit Rollen
Für den mobilen Prüfgeräte-Einsatz in Ihrer Fertigung- Mobilität beim Prüfen
- Ideal für den universellen Werstatteinsatz
- Ergonomisch mit diversen Ablagen
Absperrung
Zum Absperren des Prüfbereichs- Mobile Prüfplatzabsicherung
- Mit integriertem Not-Aus, Warnleuchten
- Mit integriertem Zweihandstart
Ergebnisleuchten
Prüfergebnis i.O. oder n.i.O.- Wie ist das Prüfergebnis?
- Grün: i.O. – in Ordnung
- Rot: n.i.O. – nicht in Ordnung
Fußtaster
Start einer Prüfung - Bestätigung einer Abfrage- Start einer Prüfung
- Bestätigung einer Abfrage
Lüsterklemmenadapter
Kontaktierung von 2-, 3- und 5-poligen Lüsterklemmen- Schnellkontaktierung mit Arretierung
- Bis 16 A
Kalibrierwiderstände
Präzision zur Überprüfung der Messgenauigkeit- Präzisionswiderstände für die jährliche Kalibrierung
- Geringe Drift
- Werkskalibrierung
- DAkkS-Kalibrierung (optional)
Hochspannungsrelais – Anlagenkomponenten für den Eigenbau
Hochspannung sicher schalten und trennen- Hochspannungsrelais
- Umschaltmatrixen
- Sichere Trennung
- Mit Einzel- oder Doppelwechselkontakt
- SPDT “Single Pole Double Throw“
- Für Hut-/Tragschiene DIN50022
- bewährte Anlagenkomponenten
Hochspannungskabel
Sicher leiten und verteilen- Für unterschiedlichste Anforderungen
- Kabel bis 100 kV
Downloads
Deutsche PDFs
- Broschüre GLP2-BASIC
- Technische Daten GLP2-BASIC
- Broschüre Prüfhauben | Prüfkabinen | Schutzvorrichtungen
- Sicherheits- und Funktionsprüfgeräte » Der Gerätevergleich
- Sicherheits- und Funktionsprüfgeräte » Die Produktübersicht
- SCHLEICH » Die Unternehmensbroschüre
Internationale PDFs
Sie benötigen eine persönliche Produktberatung? Rufen Sie uns an oder schreiben Sie eine E-Mail.
- +49 2372 901 25 40
- E-Mail Anfrage
Druckvorschau
Produktvergleich
| Prüfgerätetyp |
| Schutzleiter |
| Isolation |
| Hochspannung AC |
| Hochspannung DC |
| Funktion AC 1-phasig |
| Funktion AC 3-phasig |
| Ableitstrom |
| Leuchtenprüfung |
| Schlüsselschalter |
| Sicherheitskonzept |
| Zweihandstart |
| Prüfklemmen |
| Prüfanschlüsse |
| Anschlusskasten |
| Prüfhaube |
| Automatisierung |
| Datenbank |
| Prüfpläne |
| Prüfergebnisse |
| Kommunikation |
| Protokolldruck |
| Etikettendruck |
| Scanneranschluss |
| Passwortschutz |
| Benutzermanagement |
| SmartCalibration Ready |
| Betriebssystem |
| Betriebssystem Technologiepaket |
| Anzeige |
| Anzeige Technologiepaket |
| Lieferung |
HandHeld
|
GLP1-g
|
GLP2-BASIC
|
GLP2-MODULAR
|
GLP2-Technologiepaket
|
GLP3
|
 |
 |
|
 |
 |
 |
| HandHeld | GLP1-g | GLP2-BASIC | GLP2-MODULAR | GLP2-Technologiepaket | GLP3 |
|
Mobil · leicht · Schutzleitertest bis 10 A AC · Isolationstest bis 1.000 V · Tragegurt · Transportkoffer · Outdoor · PC-Software … |
Kompakter Standardtester · bis zu 9 Prüfmethoden in einem Gerät · Tischgerät oder 19″-Rack · VDE/EN/UL · manuell & automatisch · Produktion · Automatisierung · Labor · QS · Service · PC-Software … |
Kompakter Standardtester · bis zu 21 Prüfmethoden in einem Gerät · Tischgerät oder 19″-Rack · VDE/EN/UL … · manuell & automatisch · Produktion · Automatisierung · Labor · QS · Netzwerk · Protokoll- & Etikettendruck · Windows® … |
Modular · kundenspezifisch · VDE/EN/UL… · manuell & automatisch · Produktion · Automatisierung · Labor · QS · Netzwerk · Protokoll- & Etikettendruck · Windows® … |
Erweiterung für GLP2-BASIC/MODULAR · externer PC · Windows 10® · ein Mehr an Komfort und Intuition · optimierte Visualisierung · noch schnellere Eingabe … |
TOP-Class · modular · kundenspezifisch · no Limits · VDE/EN/UL/IEC … · Produktion · Automatisierung · weltweite Vernetzung · Datenbanken · Statistik · Datenim-/Export · Windows10® · komplexe Systeme … |
| zum Produkt | zum Produkt | zum Produkt | zum Produkt | zum Produkt | zum Produkt |
|
Schutzleiterprüfgeräte Isolationsprüfgeräte Sicherheitsprüfgeräte ALL-IN-1 |
Schutzleiterprüfgeräte Isolationsprüfgeräte Hochspannungsprüfgeräte Sicherheitsprüfgeräte ALL-IN-1 Sicherheits- & Funktionsprüfgeräte ALL-IN-1 |
Hochspannungsprüfgeräte Sicherheitsprüfgeräte ALL-IN-1 Sicherheits- & Funktionsprüfgeräte ALL-IN-1 |
Schutzleiterprüfgeräte Isolationsprüfgeräte Ableitstromprüfgerät Hochspannungsprüfgeräte Sicherheitsprüfgeräte ALL-IN-1 Sicherheits- & Funktionsprüfgeräte ALL-IN-1 |
— |
Sicherheitsprüfgeräte ALL-IN-1 Sicherheits- & Funktionsprüfgeräte ALL-IN-1 |
| 1–10 A˜ 6/12 Veff |
1–10 A˜ 6/12 Veff 1–30 A˜ 6/12 Veff 1–50 A˜ 6/12 Veff 1–40 A˭ 12 V 1–75 A˜ 6/12 Veff |
1–30 A˜ 6/12 Veff |
1–10 A˜ 6/12 Veff 1–30 A˜ 6/12 Veff 1–200 A˜ ˭ bis zu 50 V kundenspezifisch |
— |
1–10 A˜ 6/12 Veff 1–30 A˜ 6/12 Veff 1–200 A˜ ˭ bis zu 50 V kundenspezifisch |
| 0–1 kV ˭ max. 30 MΩ | 0–1 kV ˭ max. 10 GΩ | 0–1 kV ˭ max. 10 GΩ |
0–1 kV ˭ max. 10 GΩ bis zu 50 kV ˭ bis zu 10 TΩ kundenspezifisch |
— |
0–1 kV ˭ max. 10 GΩ bis zu 50 kV ˭ bis zu 10 TΩ kundenspezifisch |
| — |
0–6 kV˜ max.3 mA safety 0–6 kV˜ max. 100 mA 0–6 kV˜ max. 200 mA 0–12 kV˜ max. 100 mA 0–15 kV˜ max. 50 mA 0–30 kV˜ max. 30 mA 0–50 kV˜ max. 25 mA |
0–6 kV˜ max.3 mA safety 0–6 kV˜ max. 100 mA |
0–6 kV˜ max.3 mA safety 0–6 kV˜ max. 100 mA kundenspezifisch |
— |
0–6 kV˜ max.3 mA safety 0–6 kV˜ max. 20 mA 0–6 kV˜ max. 100 mA 0–6 kV˜ max. 200 mA 0–12 kV˜ max. 100 mA kundenspezifisch |
| — |
0–4 kV ˭ max. 10 mA 0–6 kV ˭ max. 10 mA 0–6 kV ˭ max. 20 mA 0–10 kV ˭ max. 6 mA |
0–6 kV ˭ max. 4 mA 0–6 kV ˭ max. 100 mA |
0–6 kV ˭ max. 4 mA 0–6 kV ˭ max. 100 mA kundenspezifisch |
— |
0–4 kV ˭ max. 10 mA 0–6 kV ˭ max. 10 mA 0–6 kV ˭ max. 20 mA 0–10 kV ˭ max. 6 mA kundenspezifisch |
| — | 0–250 V˜ max. 5 A |
0–250 V˜ max. 5 A 230 V˜ max. 16 A |
beliebig nach Ihrer Anforderung | — | beliebig nach Ihrer Anforderung |
| — | — | — | beliebig nach Ihrer Anforderung | — | beliebig nach Ihrer Anforderung |
| — | — |
Elektroprodukte EN60990 Medizinprodukte EN60601 UL konform 1-phasig |
Elektroprodukte EN60990 Medizinprodukte EN60601 UL konform 1-phasig 3-phasig bis 1 MHz kundenspezifisch |
— |
Elektroprodukte EN60990 Medizinprodukte EN60601 UL konform 1-phasig 3-phasig bis 1 MHz kundenspezifisch |
| Sicherheit | Sicherheit und Funktion |
Sicherheit und Funktion dimmen: analog, digital, EVG-Kommunikation, DALI... Parametrieren, konfigurieren LED-Leuchtentest mit plug&play comBOX |
Sicherheit und Funktion dimmen: analog, digital, EVG-Kommunikation, DALI... Parametrieren, konfigurieren LED-Leuchtentest mit plug&play comBOX |
— |
Sicherheit und Funktion dimmen: analog, digital, EVG-Kommunikation, DALI... Parametrieren, konfigurieren |
| — | zur HV-Freigabe | zur HV-Freigabe | zur HV-Freigabe | — | — |
| — | zweikanalig | zweikanalig | zweikanalig | — | zweikanalig |
| — | möglich | möglich | möglich | — | möglich |
| L1, N, PE | L1, N, PE | L1, N, PE |
L1, N, PE L1, L2, L3, N, PE beliebig nach Ihrer Anforderung |
— |
L1, N, PE L1, L2, L3, N, PE beliebig nach Ihrer Anforderung |
|
Prüfsteckdose, länderspezifisch Prüfsonde |
Prüfsteckdose, länderspezifisch Prüfsonde Prüfpistolen Prüfstecker hinten, 10-polig, optional |
Prüfsteckdose, länderspezifisch Prüfsonde Prüfpistolen Prüfstecker hinten, 10-polig, optional |
beliebig nach Ihrer Anforderung | — | beliebig nach Ihrer Anforderung |
| — | möglich | möglich | möglich | — | möglich |
| — | möglich | möglich | möglich | — | möglich |
| — |
mit digital E/A mit RS232 via SCHLEICH-Kommunikationsprotokoll mit USB via SCHLEICH-Kommunikationsprotokoll mit LAN via SCHLEICH-Kommunikationsprotokoll |
mit digital E/A mit RS232 via SCHLEICH-Kommunikationsprotokoll mit LAN via SCHLEICH-Kommunikationsprotokoll mit LAN via SCPI-Kommandos mit LAN via TCP/IP Socket Communication mit PROFIBUS mit PROFINET mit EtherCAT mit CANopen beliebig nach Ihrer Anforderung |
mit digital E/A mit RS232 via SCHLEICH-Kommunikationsprotokoll mit LAN via SCHLEICH-Kommunikationsprotokoll mit LAN via SCPI-Kommandos mit LAN via TCP/IP Socket Communication mit PROFIBUS mit PROFINET mit EtherCAT mit CANopen beliebig nach Ihrer Anforderung |
mit digital E/A mit RS232 via SCHLEICH-Kommunikationsprotokoll mit LAN via SCHLEICH-Kommunikationsprotokoll mit LAN via SCPI-Kommandos mit LAN via TCP/IP Socket Communication mit PROFIBUS mit PROFINET mit EtherCAT mit CANopen beliebig nach Ihrer Anforderung |
mit digital E/A mit RS232 via SCHLEICH-Kommunikationsprotokoll mit LAN via SCHLEICH-Kommunikationsprotokoll mit LAN via TCP/IP Socket Communication mit PROFIBUS mit PROFINET mit EtherCAT mit CANopen mit CAN Automotive mit DeviceNet beliebig nach Ihrer Anforderung |
| — | — |
Dateisystem SQL |
Dateisystem SQL |
Dateisystem SQL |
ACCESS SQL ORACLE |
|
Empfang vom PC, SPS, MES, ... Empfang von LabVIEW® |
im Prüfgerät gespeichert Empfang vom PC, SPS, MES, ... Empfang von LabVIEW® |
im Prüfgerät gespeichert im Prüfgerät und Netzwerk gespeichert Empfang vom PC, SPS, MES, ... Empfang von LabVIEW® Empfang von ERP-System, z. B. SAP® |
im Prüfgerät gespeichert im Prüfgerät und Netzwerk gespeichert Empfang vom PC, SPS, MES, ... Empfang von LabVIEW® Empfang von ERP-System, z. B. SAP® |
im Prüfgerät gespeichert im Prüfgerät und Netzwerk gespeichert Empfang vom PC, SPS, MES, ... Empfang von LabVIEW® Empfang von ERP-System, z. B. SAP® |
im Prüfgerät gespeichert im Prüfgerät und Netzwerk gespeichert Empfang vom PC, SPS, MES, ... Empfang von ERP-System, z. B. SAP® |
|
im Prüfgerät zwischengespeichert Senden an PC, SPS, MES, ... Senden an LabVIEW® |
im Prüfgerät zwischengespeichert Senden an PC, SPS, MES, ... Senden an LabVIEW® |
im Prüfgerät oder Netzwerk gespeichert Senden an PC, SPS, MES, ... Senden an LabVIEW® Senden an ERP-System, z. B. SAP® |
im Prüfgerät oder Netzwerk gespeichert Senden an PC, SPS, MES, ... Senden an LabVIEW® Senden an ERP-System, z. B. SAP® |
im Prüfgerät oder Netzwerk gespeichert Senden an PC, SPS, MES, ... Senden an LabVIEW® Senden an ERP-System, z. B. SAP® |
im Prüfgerät oder Netzwerk gespeichert Senden an PC, SPS, MES, ... Senden an ERP-System, z. B. SAP® |
| — | — |
mit ERP, MES, SPS, CAQ ... via LAN, WWW, OPC, ... |
mit ERP, MES, SPS, CAQ ... via LAN, WWW, OPC, ... |
mit ERP, MES, SPS, CAQ ... via LAN, WWW, OPC, ... |
mit ERP, MES, SPS, CAQ ... via LAN, WWW, OPC, ... |
| — | ja - über PC-Software | ja | ja | ja | ja |
| — | — | ja | ja | ja | ja |
| — | ja | ja | ja | ja | ja |
| ja | ja | ja | ja | ja | ja |
| — | — | ja | ja | ja | ja |
| — | ja | ja | — | — | — |
| SCHLEICH embedded | SCHLEICH embedded | Windows Embedded®-PC im Prüfgerät | Windows Embedded®-PC im Prüfgerät | — |
Windows 10®-19"-Industrie-PC integriert Windows 10®-PC extern |
| — | — | — | — | Windows 10® PC extern | — |
| LED 7-Segment | Farb-LCD 480 x 272 mit Touch |
Farb-LCD 800 x 480 mit Touch PC-Monitor beliebiger Größe |
Farb-LCD 800 x 480 mit Touch PC-Monitor beliebiger Größe |
— | PC-Monitor beliebiger Größe |
| — | — | — | — | Touch-Monitor beliebiger Größe | — |
| auf Lager | in 10 Werktagen | auf Lager | auftragsbezogene Fertigung | auftragsbezogene Fertigung | auftragsbezogene Fertigung |
SCHLEICH ist führender Hersteller der elektrischen Sicherheits-, Funktions-, Wicklungs- und Elektromotorenprüftechnik.
SCHLEICH ist ein weltbekanntes Unternehmen, das sich auf die Entwicklung innovativer Produkte im Bereich der Prüftechnik von Elektroprodukten aller Art konzentriert.
Von A bis Z – überall ist SCHLEICH-Prüftechnologie global im Einsatz. Unsere Kunden kommen aus über 50 Ländern und Regionen. Alles entwickelt und produziert in Deutschland.
Wertarbeit - Made in Germany.
2022 - SCHLEICH wird zum fünften Mal als TOP100-Innovator ausgezeichnet
2016 - SCHLEICH entwickelt den ersten VoltageAnalyzer zur Messung der Prüfspannung direkt an den Wicklungsklemmen
2012 - SCHLEICH wird zum ersten Mal als TOP100-Innovator ausgezeichnet
2005 - SCHLEICH entwickelt den ersten Statortester mit Teilentladungsprüfung
1995 - SCHLEICH integriert weltweit führend Touch-Displays in Prüfgeräte
1990 - SCHLEICH entwickelt das erste Sicherheits- und Funktionsprüfgerät mit vollautomatischer integrierter Umschaltung
1987 - SCHLEICH entwickelt den ersten Stoßspannungstester mit PC-Steuerung unter DOS und vollautomatischer integrierter Umschaltung
1985 - SCHLEICH entwickelt den ersten MotorAnalyzer
1982 - SCHLEICH fokussiert voll auf die elektrische Prüftechnik von Elektroprodukten
1952 - SCHLEICH wird als Elektromaschinenbaubetrieb gegründet
Pioniergeist, Kompetenz, Neugier, neuste Technologien und Innovationen. Dafür steht das 145 Köpfe starke Team SCHLEICH - geführt von Martin & Jan-Philipp Lahrmann. Vater & Sohn. Ihre Garanten für langfristige Partnerschaft.
