Einzelprüfhauben

Prüfen mit zwangsläufigem Berührungsschutz

Sicher ⋅ zweikanalige Sicherheitsendschalter ⋅ bis Performance Level PLe ⋅ robuste Industriequalität ⋅ hohe Lebensdauer …

Produktberatung

Sie benötigen Hilfe?
Wir beraten Sie gerne!
+49 2372 901 25 40
E-Mail Anfrage

Key-Facts

Perfekter Berührungsschutz.

  • Umfangreiche Auswahl an Standardprüfhaubenvarianten
  • Mechanisch solide und langlebige Konstruktionen
  • Integrierte Ergebnisleuchten
  • Platz für Klemmen, Kontaktierungen und Einbauten
  • Automatischer Start nach dem Schließen
  • Sofortige Unterbrechung beim Öffnen während der Prüfung
  • Bis Performance Level PLe
  • zweikanalige Sicherheitsauswertung
  • Transparente Prüfhaube zur Beobachtung des Prüfobjektes während der Prüfung
  • Optional Haubenzuhaltung
  • Optional automatisches Öffnen
  • Optional Tischgestelle ohne oder mit Rollen
  • Optional ESD-Ausführung
  • Lösungen für automatische Fertigungslinien
  • Lösungen für Integration in Ihr Prüfprojekt
  • Lösungen für den Einbau von manuellen Kontaktierungen
  • Lösungen für den Einbau von automatischen Kontaktierungen

Varianten

13 Gerätevarianten zur Lösung Ihrer Prüfaufgabe.

Bitte die gewünschten Eigenschaften auswählen:

Listenansicht
Vergleichsansicht

Einzelprüfhaube M0-265-390-305

Prüfhauben-TypEinzelprüfhaube
ModellreiheModell 0
Breite x Tiefe x Höhe (innen)230 x 350 x 195 mm
Breite x Tiefe x Höhe (außen)265 x 390 x 305 mm
Performance Levelbis PLe erreichbar; zweikanalige Überwachung
Bemessungsspannungmax. 3 KV AC/DC
Öffnungswinkel der Prüfhaubeknapp 90° mechanisch
Automatisches Öffnennicht möglich
Automatisches Schließennicht möglich
Zuhaltung während der Prüfungoptional, pneumatisch oder elektrisch
Tragfähigkeit des Sockels15 kg
ESD-Ausführungoptional
Tischgestellnein
Montage auf Rollcontainernicht möglich
Einbau in SCHLEICH-Rolltischeoptional möglich
CAD-Daten verfügbarja, auf Anfrage
Lieferungauftragsbezogene Fertigung

Einzelprüfhaube M13-591-839-486

Prüfhauben-TypEinzelprüfhaube
ModellreiheModell 13
Breite x Tiefe x Höhe (innen)470 x 670 x 320 mm
Breite x Tiefe x Höhe (außen)591 x 839 x 486 mm
Performance Levelbis PLe erreichbar; zweikanalige Überwachung
Bemessungsspannungmax. 6 KV AC / 8 KV DC
Öffnungswinkel der Prüfhaubeknapp 90° mechanisch
Automatisches Öffnennicht möglich
Automatisches Schließennicht möglich
Industriesteckbuchse für Prüfkabelvorbereitet für 3 Stück
Tragfähigkeit des Sockels15 kg
Tischgestellnein
Montage auf Rollcontainernicht möglich
Einbau in SCHLEICH-Rolltischeoptional möglich
CAD-Daten verfügbarja, auf Anfrage
Lieferungauf Lager
GehäuseVollkunststoffgehäuse

Einzelprüfhaube M1-546-792-520

Prüfhauben-TypEinzelprüfhaube
ModellreiheModell 1
Breite x Tiefe x Höhe (innen)500 x 730 x 330 mm
Breite x Tiefe x Höhe (außen)546 x 792 x 520 mm
Performance Levelbis PLe erreichbar; zweikanalige Überwachung
Bemessungsspannungmax. 8 KV AC / 10 KV DC
LED-Ergebnisleuchteni.O. und n.i.O.; integriert im Prüfraum
Öffnungswinkel der Prüfhaubeknapp 90° mechanisch
Automatisches Öffnenoptional
Automatisches Schließennicht möglich
Zuhaltung während der Prüfungoptional, pneumatisch
Industriesteckbuchse für Prüfkabelvorbereitet für 1 Stück
Tragfähigkeit des Sockels50 kg
ESD-Ausführungoptional
Tischgestelloptional mit Stellfüßen
 optional mit Rollen
Montage auf Rollcontaineroptional
Einbau in SCHLEICH-Rolltischeoptional möglich
CAD-Daten verfügbarja, auf Anfrage
Lieferungauftragsbezogene Fertigung

Einzelprüfhaube M1-746-792-520

Prüfhauben-TypEinzelprüfhaube
ModellreiheModell 1
Breite x Tiefe x Höhe (innen)700 x 730 x 330 mm
Breite x Tiefe x Höhe (außen)746 x 792 x 520 mm
Performance Levelbis PLe erreichbar; zweikanalige Überwachung
Bemessungsspannungmax. 8 KV AC / 10 KV DC
LED-Ergebnisleuchteni.O. und n.i.O.; integriert im Prüfraum
Öffnungswinkel der Prüfhaubeknapp 90° mechanisch
Automatisches Öffnenoptional
Automatisches Schließennicht möglich
Zuhaltung während der Prüfungoptional, pneumatisch
Industriesteckbuchse für Prüfkabelvorbereitet für 1 Stück
Tragfähigkeit des Sockels50 kg
ESD-Ausführungoptional
Tischgestelloptional mit Stellfüßen
 optional mit Rollen
Montage auf Rollcontaineroptional
Einbau in SCHLEICH-Rolltischenicht möglich
CAD-Daten verfügbarja, auf Anfrage
Lieferungauftragsbezogene Fertigung

Einzelprüfhaube M1-946-792-520

Prüfhauben-TypEinzelprüfhaube
ModellreiheModell 1
Breite x Tiefe x Höhe (innen)900 x 730 x 330 mm
Breite x Tiefe x Höhe (außen)946 x 792 x 520 mm
Performance Levelbis PLe erreichbar; zweikanalige Überwachung
Bemessungsspannungmax. 8 KV AC / 10 KV DC
LED-Ergebnisleuchteni.O. und n.i.O.; integriert im Prüfraum
Öffnungswinkel der Prüfhaubeknapp 90° mechanisch
Automatisches Öffnenoptional
Automatisches Schließennicht möglich
Zuhaltung während der Prüfungoptional, pneumatisch
Industriesteckbuchse für Prüfkabelvorbereitet für 1 Stück
Tragfähigkeit des Sockels50 kg
ESD-Ausführungoptional
Tischgestelloptional mit Stellfüßen
 optional mit Rollen
Montage auf Rollcontaineroptional
Einbau in SCHLEICH-Rolltischenicht möglich
CAD-Daten verfügbarja, auf Anfrage
Lieferungauftragsbezogene Fertigung

Einzelprüfhaube M10-946-837-625

Prüfhauben-TypEinzelprüfhaube
ModellreiheModell 10
Breite x Tiefe x Höhe (innen)800 x 600 x 500 mm
Breite x Tiefe x Höhe (außen)946 x 837 x 625 mm
Performance Levelbis PLe erreichbar; zweikanalige Überwachung
Bemessungsspannungmax. 6 KV AC / 8 KV DC
LED-Ergebnisleuchteni.O. und n.i.O.; integriert im Prüfraum
Automatisches Öffnenoptional
Automatisches Schließennicht möglich
Zuhaltung während der Prüfungoptional, pneumatisch oder elektrisch
Industriesteckbuchse für Prüfkabelvorbereitet für 4 Stück
Tragfähigkeit des Sockels15 kg; 150 kg optional
ESD-Ausführungoptional
Durchlauf eines Transferbandsoptional, max. 400 mm breit
Kugelrollen im Bodenoptional
Tischgestelloptional mit Stellfüßen
 optional mit Rollen
Montage auf Rollcontaineroptional
Einbau in SCHLEICH-Rolltischenicht möglich
CAD-Daten verfügbarja, auf Anfrage
Lieferungauftragsbezogene Fertigung
Bestellnummer4000281

Einzelprüfhaube M10-1046-837-625

Prüfhauben-TypEinzelprüfhaube
ModellreiheModell 10
Breite x Tiefe x Höhe (innen)900 x 600 x 500 mm
Breite x Tiefe x Höhe (außen)1046 x 837 x 625 mm
Performance Levelbis PLe erreichbar; zweikanalige Überwachung
Bemessungsspannungmax. 6 KV AC / 8 KV DC
LED-Ergebnisleuchteni.O. und n.i.O.; integriert im Prüfraum
Öffnungswinkel der Prüfhaubeknapp 90° mechanisch
Automatisches Öffnenoptional
Automatisches Schließennicht möglich
Zuhaltung während der Prüfungoptional, pneumatisch oder elektrisch
Industriesteckbuchse für Prüfkabelvorbereitet für 4 Stück
Tragfähigkeit des Sockels15 kg; 150 kg optional
ESD-Ausführungoptional
Durchlauf eines Transferbandsoptional, max. 400 mm breit
Kugelrollen im Bodenoptional
Tischgestelloptional mit Stellfüßen
 optional mit Rollen
Montage auf Rollcontainernicht möglich
CAD-Daten verfügbarja, auf Anfrage
Lieferungauftragsbezogene Fertigung

Einzelprüfhaube M10-1146-837-625

Prüfhauben-TypEinzelprüfhaube
ModellreiheModell 10
Breite x Tiefe x Höhe (innen)1000 x 600 x 500 mm
Breite x Tiefe x Höhe (außen)1146 x 837 x 625 mm
Performance Levelbis PLe erreichbar; zweikanalige Überwachung
Bemessungsspannungmax. 6 KV AC / 8 KV DC
LED-Ergebnisleuchteni.O. und n.i.O.; integriert im Prüfraum
Öffnungswinkel der Prüfhaubeknapp 90° mechanisch
Automatisches Öffnenoptional
Automatisches Schließennicht möglich
Zuhaltung während der Prüfungoptional, pneumatisch oder elektrisch
Industriesteckbuchse für Prüfkabelvorbereitet für 4 Stück
Tragfähigkeit des Sockels15 kg; 150 kg optional
ESD-Ausführungoptional
Durchlauf eines Transferbandsoptional, max. 400 mm breit
Kugelrollen im Bodenoptional
Tischgestelloptional mit Stellfüßen
 optional mit Rollen
Montage auf Rollcontainernicht möglich
Einbau in SCHLEICH-Rolltischenicht möglich
CAD-Daten verfügbarja, auf Anfrage
Lieferungauftragsbezogene Fertigung

Einzelprüfhaube M10-1246-837-625

Prüfhauben-TypEinzelprüfhaube
ModellreiheModell 10
Breite x Tiefe x Höhe (innen)1100 x 600 x 500 mm
Breite x Tiefe x Höhe (außen)1246 x 837 x 625 mm
Performance Levelbis PLe erreichbar; zweikanalige Überwachung
Bemessungsspannungmax. 6 KV AC / 8 KV DC
LED-Ergebnisleuchteni.O. und n.i.O.; integriert im Prüfraum
Öffnungswinkel der Prüfhaubeknapp 90° mechanisch
Automatisches Öffnenoptional
Automatisches Schließennicht möglich
Zuhaltung während der Prüfungoptional, pneumatisch oder elektrisch
Industriesteckbuchse für Prüfkabelvorbereitet für 4 Stück
Tragfähigkeit des Sockels15 kg; 150 kg optional
ESD-Ausführungoptional
Durchlauf eines Transferbandsoptional, max. 400 mm breit
Kugelrollen im Bodenoptional
Tischgestelloptional mit Stellfüßen
 optional mit Rollen
Montage auf Rollcontainernicht möglich
CAD-Daten verfügbarja, auf Anfrage
Lieferungauftragsbezogene Fertigung

Einzelprüfhaube M10-946-987-625

Prüfhauben-TypEinzelprüfhaube
ModellreiheModell 10
Breite x Tiefe x Höhe (innen)800 x 600 x 500 mm
Breite x Tiefe x Höhe (außen)946 x 987 x 625 mm
Performance Levelbis PLe erreichbar; zweikanalige Überwachung
Bemessungsspannungmax. 6 KV AC / 8 KV DC
LED-Ergebnisleuchteni.O. und n.i.O.; integriert im Prüfraum
Öffnungswinkel der Prüfhaubeknapp 90° mechanisch
Automatisches Öffnenoptional
Automatisches Schließennicht möglich
Zuhaltung während der Prüfungoptional, pneumatisch oder elektrisch
Industriesteckbuchse für Prüfkabelvorbereitet für 4 Stück
Tragfähigkeit des Sockels15 kg; 150 kg optional
ESD-Ausführungoptional
Durchlauf eines Transferbandsoptional, max. 400 mm breit
Kugelrollen im Bodenoptional
Tischgestelloptional mit Stellfüßen
 optional mit Rollen
Montage auf Rollcontainernicht möglich
CAD-Daten verfügbarja, auf Anfrage
Lieferungauftragsbezogene Fertigung

Einzelprüfhaube M10-1046-900-770

Prüfhauben-TypEinzelprüfhaube
ModellreiheModell 10
Performance Levelbis PLe erreichbar; zweikanalige Überwachung
Bemessungsspannungmax. 6 KV AC / 8 KV DC
LED-Ergebnisleuchteni.O. und n.i.O.; integriert im Prüfraum
Öffnungswinkel der Prüfhaubeknapp 90° mechanisch
Automatisches Öffnenoptional
Automatisches Schließennicht möglich
Zuhaltung während der Prüfungoptional, pneumatisch oder elektrisch
Industriesteckbuchse für Prüfkabelvorbereitet für 4 Stück
Tragfähigkeit des Sockels15 kg; 150 kg optional
ESD-Ausführungoptional
Durchlauf eines Transferbandsoptional, max. 400 mm breit
Kugelrollen im Bodenoptional
Tischgestelloptional mit Stellfüßen
 optional mit Rollen
Montage auf Rollcontainernicht möglich
CAD-Daten verfügbarja, auf Anfrage
Lieferungauftragsbezogene Fertigung

Einzelprüfhaube M20-1050-800-705

Prüfhauben-TypEinzelprüfhaube
ModellreiheModell 20
Performance Levelbis PLe erreichbar; zweikanalige Überwachung
Bemessungsspannungmax. 6 KV AC / 8 KV DC
LED-Ergebnisleuchteno.k. and n.o.k.; stehend auf der Prüfhaube montiert
Automatisches Öffnenja
Automatisches Schließenja
Zuhaltung während der Prüfungja
Tragfähigkeit des Sockels25 kg; 50 kg optional
ESD-Ausführungoptional
Ausführung Faradayscher Käfigoptional
Durchlauf eines Transferbandsoptional, max. 400 mm breit
Kugelrollen im Bodenoptional
Tischgestellmit Stellfüßen im Lieferumfang enthalten
CAD-Daten verfügbarja, auf Anfrage
Lieferungauftragsbezogene Fertigung
Prüfhaube als Faradayscher Käfigoptional
Schwenkbereich der Prüfhaube10° bis 15° nach hinten

Einzelprüfhaube M21-980-1000-1000

Prüfhauben-TypEinzelprüfhaube
ModellreiheModell 21
Performance Levelbis PLe erreichbar; zweikanalige Überwachung
Bemessungsspannungmax. 6 KV AC / 8 KV DC
LED-Ergebnisleuchteni.O. und n.i.O.; integriert im Prüfraum
Automatisches Öffnenja
Automatisches Schließenja
Zuhaltung während der Prüfungja
ESD-Ausführungoptional
Lieferungauftragsbezogene Fertigung

Haben Sie noch nicht die passende Einzelprüfhaube gefunden?

Kein Problem!

Wir beraten Sie gerne zu den Möglichkeiten einer individuellen Lösung.

Kontaktieren Sie uns:

Product consultant

Produktberatung

Sie benötigen eine persönliche Produktberatung?

Nutzen Sie unseren Direktkontakt: +49 2372 901 25 40

Oder senden Sie uns Ihre Fragen per E-Mail.

E-Mail-Anfrage

Beschreibung

Schutzvorrichtung mit zwangsläufigem Berührungsschutz

Prüfhauben dienen zum Schutz des Bedieners und verhindern die Berührung des Prüfobjekts während der Prüfung. Die sehr umfangreiche Palette an Standardprüfhauben in den verschiedensten Bauformen und Größen deckt nahezu alle Anwendungsfälle ab. Darüberhinaus produzieren wir speziell für Ihre Anwendung konzipierte Sondernprüfhauben.

SCHLEICH-Prüfhauben sind eine grundsolide, langlebige Anschaffung zur Gefährdungsverminderung des Bedieners. Ergonomie und Zuverlässigkeit stehen dabei im Vordergrund, dank der berührungssicheren Abdeckung der Prüfobjekte.

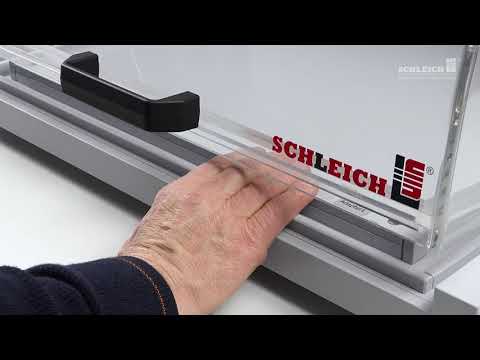

Die leichtgängige Haube aus bruchsicherem, transparentem Kunststoff deckt das Prüfobjekt ab und ermöglicht eine optische Kontrolle während der Prüfung. Prüfungen sind nur bei geschlossener Prüfhaube möglich. Der Zustand der Prüfhaube wird fortlaufend durch einen der Norm entsprechenden, sicherheitstechnisch zugelassenen, zweikreisigen Sicherheitsendschalter in Verbindung mit einem Sicherheitsauswertungsmodul überwacht. Das entspricht den Vorgaben zum zwangsläufigen Berührungsschutz.

Das Schließen der Prüfhaube startet den Prüfablauf. Das Öffnen bei laufender Prüfung führt zum sofortigen Abbruch. Die Spannung wird freigeschaltet und das Prüfobjekt entladen. Über die optionale Zuhaltung bleibt die Prüfhaube zugehalten:

  • bis zur vollständigen Entladung des Prüfobjekts
  • bis zum Abschluss einer mechanischen Bewegung oder Rotation
  • bei negativem Prüfergebnis (n.i.O.)

Die Prüfhauben lassen sich mit individuellen mechanischen Aufnahmen nutzen. Die Aufnahme lässt sich stationär auf der Bodenplatte oder mit einem Wechseladapter montieren. Innerhalb der Prüfhaube finden Sie die Anschlüsse zur Kontaktierung der Prüfleitungen. Verbindungsleitungen zum Prüfgerät sind in der Regel rückseitig fest angeschlossen. Der Anschluss am Prüfgerät erfolgt mit Steckverbindern.

Die komplette Isolierung des Prüfraums verhindert die Spannungsverschleppung nach außen. Das Bedienpersonal ist optimal geschützt.

Um empfindliche Produkte vor elektrostatischer Auf-und Entladung zu schützen, sind Prüfhauben aus ESD-Materialien gegen Aufpreis erhältlich.

Darüber hinaus liefern wir Ihnen zu Ihrer Prüfhaube auch geeignete Kontaktierungen für Prüflinge.




Anwendungen

Impressionen

Prüfhaube integriert in einen Rolltisch

SCHLEICH_Prüfhaube in Rolltisch integriert

Prüfgerät in Kombination mit Prüfhaube

  • Individuell höhenverstellbare Position der Prüfhaube
  • Rolltisch mit optionalem Kabelaufwickler
  • Rolltisch mit zwei feststellbaren Rollen
  • Griff vorne an der Prüfhaube zum einfachen Bewegen des Rolltisches
  • Auch lieferbar mit ESD-Böden und ESD-Rollen



Prüfhaube integriert in einen Arbeitsplatz

SCHLEICH_Einzelprüfhaube

Prüfgerät in Kombination mit Prüfhaube

  • Wir bieten auch Komplettlösungen für vollständige Arbeitsplätze

Zubehör

Anschlusskästen

Anschlusspult zum Kontaktieren Ihres Prüfobjekts
  • 1, 2, 3 oder 4 Prüfsteckdosen für verschiedene Ländernormen
  • Schnelldruckklemmen für Einzellitzen
  • 4 mm Laborbuchsen
  • Hochstrombuchse für Schutzleiterprüfsonde
  • Für ein- / dreiphasige Prüfobjekte
  • Kundenspezifische Lösungen

zum Produkt

Kelvinzangen

Hochpräzise Widerstandsmessung auch bei kleinsten Widerständen
  • Voraussetzung für die exakte Widerstandsmessung
  • Solide Industriequalität
  • 3 verschiedene Größen

zum Produkt

Klemmenblock

Modulare Klemmen zur Kontaktierung loser Litzen
  • Anreihbare Vierleiterklemmen
  • Modularer Aufbau
  • Unterschiedliche Bauformen und Größen

zum Produkt

Sonderkontaktierungen

Individuelle Lösungen aus dem modularen SCHLEICH-Baukasten
  • Individuelle Lösungen
  • Auch für perfekte Vierleitermessung
  • Schwimmend gelagerte Spannzangen

zum Produkt

Pneumatische Klemme

Automatische pneumatische Schnellklemmung
  • Automatische Klemme mit Druckluftzylinder
  • Drucktaster zum schnellen Lösen
  • Für unterschiedliche Drahtquerschnitte
  • Lochdurchmesser mit 4, 6 oder 9 mm

zum Produkt

Ergebnisleuchten

Prüfergebnis i.O. oder n.i.O.
  • Wie ist das Prüfergebnis?
  • Grün: i.O. – in Ordnung
  • Rot: n.i.O. – nicht in Ordnung

zum Produkt

Warnleuchten

Warnung vor und Signalisierung von gefährlicher Prüfspannung
  • Warnung vor gefährlicher Prüfspannung
  • Nur bei berührbaren Prüfobjekten nötig
  • Bei einem Prüfkäfig nicht nötig

zum Produkt

Sie benötigen eine persönliche Produktberatung? Rufen Sie uns an oder schreiben Sie eine E-Mail.


Druckvorschau

Produktvergleich





Prüfhauben-Typ
Modellreihe
Breite x Tiefe x Höhe (innen)
Breite x Tiefe x Höhe (außen)
Performance Level
Bemessungsspannung
LED-Ergebnisleuchten
Öffnungswinkel der Prüfhaube
Automatisches Öffnen
Automatisches Schließen
Zuhaltung während der Prüfung
Industriesteckbuchse für Prüfkabel
Tragfähigkeit des Sockels
ESD-Ausführung
Ausführung Faradayscher Käfig
Durchlauf eines Transferbands
Kugelrollen im Boden
Tischgestell
Montage auf Rollcontainer
Einbau in SCHLEICH-Rolltische
CAD-Daten verfügbar
Lieferung



Abbildung Einzelprüfhauben Einzelprüfhauben
zum Produkt
Abbildung Doppelprüfhauben Doppelprüfhauben
zum Produkt
Abbildung Prüfkabinen Prüfkabinen
zum Produkt
Abbildung Prüffelder Prüffelder
zum Produkt
Abbildung Sicherheitslichtvorhang Sicherheitslichtvorhang
zum Produkt
Abbildung Sonderprüfhauben Sonderprüfhauben
zum Produkt
Abbildung Einzelprüfhauben Abbildung Doppelprüfhauben Abbildung Prüfkabinen Abbildung Prüffelder Abbildung Sicherheitslichtvorhang Abbildung Sonderprüfhauben
Einzelprüfhauben

Doppelprüfhauben

Prüfkabinen

Prüffelder

Sicherheitslichtvorhang

Sonderprüfhauben

verschiedene Größen ⋅ ergonomisch ⋅ leichtgängig ⋅ hohe Lebensdauer ⋅ bis Performance Level PLe ⋅ integrierte Ergebnisleuchten ⋅ automatisches Öffnen ⋅ Zuhaltung ⋅ Adaptereinbau …

wechselseitiges Prüfen ⋅ verschiedene Größen ⋅ ergonomisch ⋅ leichtgängig ⋅ hohe Lebensdauer ⋅ bis Performance Level PLe ⋅ integrierte Ergebnisleuchten ⋅ mit Zuhaltung ⋅ viel Platz für Adaptereinbau …

Schutztür oder Rolltor ⋅ bis Performance Level PLe ⋅ ideal für Großprüflinge ⋅ geeignet für Palettenwagen ⋅ robuste Industriequalität ⋅ hohe Lebensdauer …

befahrbar mit Gabelstapler ⋅ mehrere Zugangstüren ⋅ Überwachung mit Sicherheits-SPS ⋅ bis Performance Level PLe ⋅ mehrere Not-Aus-Taster und Warnleuchten ⋅ robuste Industriequalität ⋅ hohe Lebensdauer …

verschiedene Größen ⋅ 1-, 2-, 3- oder 4-seitig offen und überwacht ⋅ für große oder sperrige Prüfobjekte ⋅ befahrbar mit Palettenwagen ⋅ Markierung des zulässigen Prüfbereichs …

Individuelle kundenspezifische Lösungen jeglicher Art, Aufgabe und Größe

zum Produkt   zum Produkt   zum Produkt   zum Produkt   zum Produkt   zum Produkt
Einzelprüfhaube Doppelprüfhaube Prüfkabine Prüffeld Sicherheitslichtvorhang
Modell 10
Modell 21
Modell 20
Modell 1
Modell 13
Modell 0
Modell 3
Modell 12
800 x 600 x 500 mm
1100 x 600 x 500 mm
1000 x 600 x 500 mm
900 x 600 x 500 mm
900 x 730 x 330 mm
700 x 730 x 330 mm
500 x 730 x 330 mm
470 x 670 x 320 mm
230 x 350 x 195 mm
946 x 837 x 625 mm
1246 x 837 x 625 mm
1146 x 837 x 625 mm
1046 x 837 x 625 mm
946 x 987 x 625 mm
946 x 792 x 520 mm
746 x 792 x 520 mm
546 x 792 x 520 mm
591 x 839 x 486 mm
265 x 390 x 305 mm
bis PLe erreichbar; zweikanalige Überwachung bis PLe erreichbar; zweikanalige Überwachung bis PLe erreichbar; zweikanalige Überwachung bis PLe erreichbar; zweikanalige Überwachung bis PLe erreichbar; zweikanalige Überwachung bis PLe erreichbar; zweikanalige Überwachung
max. 6 KV AC / 8 KV DC
max. 8 KV AC / 10 KV DC
max. 3 KV AC/DC
max. 6 KV AC / 8 KV DC
max. 8 KV AC / 10 KV DC
verschiedene Modelle bis max. 50 KV AC/ DC
max. 6 KV AC / 8 KV DC
max. 100 kV
i.O. und n.i.O.; integriert im Prüfraum
o.k. and n.o.k.; stehend auf der Prüfhaube montiert
i.O. und n.i.O.; integriert im Prüfraum i.O. und n.i.O.; vorne integriert
i.O. und n.i.O.; integriert im Prüfraum
i.O. und n.i.O.; integriert im Prüfraum
knapp 90° mechanisch knapp 90° mechanisch
optional
ja
nicht möglich
nicht möglich
optional
nicht möglich
optional
optional
nicht möglich
ja
nicht möglich optional
nicht möglich
optional
optional, pneumatisch oder elektrisch
ja
optional, pneumatisch
ja
nicht möglich
optional, pneumatisch oder elektrisch optional, pneumatisch oder elektrisch
vorbereitet für 4 Stück
vorbereitet für 1 Stück
vorbereitet für 3 Stück
vorbereitet für 2 Stück
15 kg; 150 kg optional
25 kg; 50 kg optional
50 kg
15 kg
50 kg; 150 kg optional
20 kg; 50 kg optional
15 kg; 50 kg optional
15 kg; 150 kg optional
2000 kg
optional optional optional
optional optional
nicht möglich
optional, max. 400 mm breit optional, max. 400 mm breit optional, max. 400 mm breit optional, max. 400 mm breit optional, max. 400 mm breit
optional optional optional optional optional
optional mit Stellfüßen
optional mit Rollen
mit Stellfüßen im Lieferumfang enthalten
nein
optional mit Stellfüßen
optional mit Rollen
mit Stellfüßen im Lieferumfang enthalten
optional mit Rollen
optional
nicht möglich
nicht möglich
optional
nicht möglich
nicht möglich
optional möglich
ja, auf Anfrage ja, auf Anfrage ja, auf Anfrage ja, auf Anfrage
auftragsbezogene Fertigung
auf Lager
auftragsbezogene Fertigung auftragsbezogene Fertigung auftragsbezogene Fertigung auftragsbezogene Fertigung
