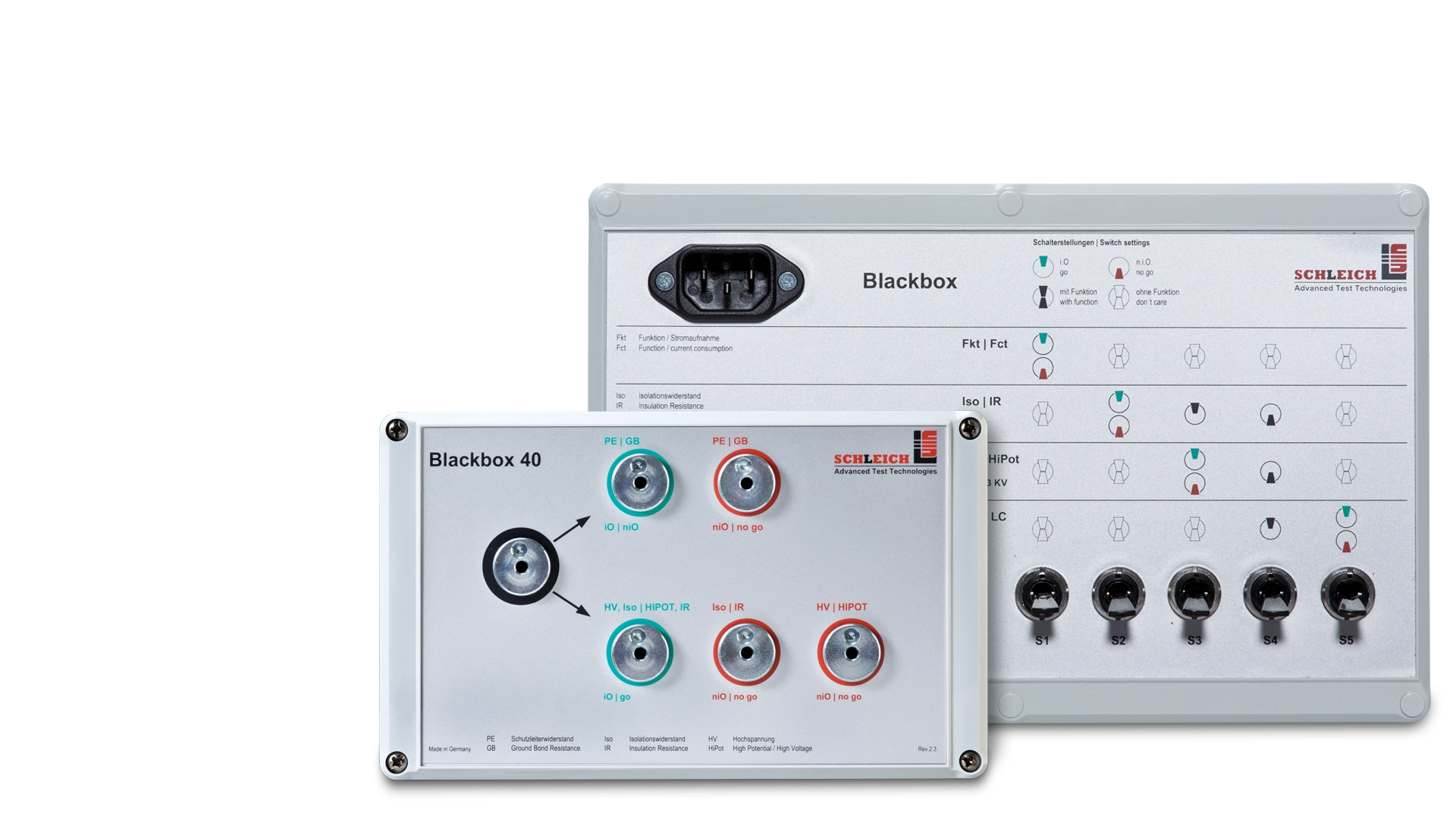

Blackbox (Prüfdummy)

Testdummy zur normativen Funktionskontrolle

Nach den VDE-Vorschriften sind Tester regelmäßig einer Funktionskontrolle zu unterziehen. Es soll sichergestellt sein, dass der Tester richtig misst. Hierzu dient eine Blackbox. Diese Blackbox wird zur Überprüfung des Testers am Tester angeschlossen. Der Tester muss dann bei der Blackbox-Prüfung die zur Blackbox passenden Messwerte liefern.

Produktberatung

Sie benötigen Hilfe?
Wir beraten Sie gerne!
+49 2372 901 25 40
E-Mail Anfrage

Key-Facts

Prüfdummy zum Funktionsnachweis.

  • Kompakt
  • Einfach in der Handhabung
  • Langzeitstabil
  • Lieferung mit Werkskalibrierschein
  • Auch mit DAkkS Kalibrierung lieferbar

Varianten

3 Gerätevarianten zur Lösung Ihrer Prüfaufgabe.

Bitte die gewünschten Eigenschaften auswählen:

Listenansicht
Vergleichsansicht

Blackbox Modell 10, Iso, HV DC, HV AC

max. Hochspannung2 kV AC
Abmessungen250 x 160 x 57 mm (B x T x H)
Anschlussleitungfür Schuko-Prüfsteckdose
Prüfmethoden
Isolationswiderstandsprüfung mit i.O.-Prüfergebnis oder Sollwertvorgabe
Isolationswiderstandsprüfung mit n.i.O.-Prüfergebnis
Hochspannungsprüfung DC mit i.O.-Prüfergebnis oder Sollwertvorgabe
Hochspannungsprüfung DC mit n.i.O.-Prüfergebnis
Hochspannungsprüfung AC mit i.O.-Prüfergebnis oder Sollwertvorgabe
Hochspannungsprüfung AC mit n.i.O.-Prüfergebnis
Widerstandswerte
Isolationswiderstand 2 MΩ @ 500 V DC
Hochspannung 1,5 MΩ @ 1.500 V AC/DC
Sollwert-Blackboxja
iO/niO-Blackboxja
CIG 021/023ja
Bestellnummer40001902

Blackbox Modell 20, PE, Iso, HV DC, HV AC

max. Hochspannung2 kV AC
Abmessungen250 x 160 x 57 mm (B x T x H)
Anschlussleitungfür Schuko-Prüfsteckdose
Prüfmethoden
Schutzleiterwiderstandsprüfung mit i.O.-Prüfergebnis oder Sollwertvorgabe
Schutzleiterwiderstandsprüfung mit n.i.O.-Prüfergebnis
Isolationswiderstandsprüfung mit i.O.-Prüfergebnis oder Sollwertvorgabe
Isolationswiderstandsprüfung mit n.i.O.-Prüfergebnis
Hochspannungsprüfung DC mit i.O.-Prüfergebnis oder Sollwertvorgabe
Hochspannungsprüfung DC mit n.i.O.-Prüfergebnis
Hochspannungsprüfung AC mit i.O.-Prüfergebnis oder Sollwertvorgabe
Hochspannungsprüfung AC mit n.i.O.-Prüfergebnis
Widerstandswerte
Schutzleiterwiderstand 0,2 Ω @ 10 A AC/DC
Isolationswiderstand 2 MΩ @ 500 V DC
Hochspannung 1,5 MΩ @ 1.500 V AC/DC
Sollwert-Blackboxja
iO/niO-Blackboxja
CIG 021/023ja
Bestellnummer40001903

Blackbox Modell 30, PE, Iso, HV DC, HV AC, Fkt, Abl

max. Hochspannung2 kV AC
Abmessungen250 x 160 x 57 mm (B x T x H)
Anschlussleitungfür Schuko-Prüfsteckdose
Prüfmethoden
Schutzleiterwiderstandsprüfung mit i.O.-Prüfergebnis oder Sollwertvorgabe
Schutzleiterwiderstandsprüfung mit n.i.O.-Prüfergebnis
Isolationswiderstandsprüfung mit i.O.-Prüfergebnis oder Sollwertvorgabe
Isolationswiderstandsprüfung mit n.i.O.-Prüfergebnis
Hochspannungsprüfung DC mit i.O.-Prüfergebnis oder Sollwertvorgabe
Hochspannungsprüfung DC mit n.i.O.-Prüfergebnis
Hochspannungsprüfung AC mit i.O.-Prüfergebnis oder Sollwertvorgabe
Hochspannungsprüfung AC mit n.i.O.-Prüfergebnis
Ableitstromprüfung mit i.O.-Prüfergebnis oder Sollwertvorgabe
Ableitstromprüfung mit n.i.O.-Prüfergebnis
Funktionsprüfung mit i.O.-Prüfergebnis oder Sollwertvorgabe
Funktionsprüfung mit n.i.O.-Prüfergebnis
Widerstandswerte
Schutzleiterwiderstand 0,2 Ω @ 10 A AC/DC
Isolationswiderstand 2 MΩ @ 500 V DC
Hochspannung 1,5 MΩ @ 1.500 V AC/DC
Ableitstrom 110 kΩ @ 230 V AC/DC / 2,1 mA
Funktion 4,7 kΩ @ 230 V AC/DC
Sollwert-Blackboxja
iO/niO-Blackboxja
CIG 021/023ja
Bestellnummer40001905
Kein Prüfgerät gefunden? – Kein Problem …

Wir konfigurieren Ihnen eine modulare Lösung – fragen Sie uns.


Beschreibung

Gehen Sie auf „Nummer sicher”.

Zur täglichen regelmäßigen Überprüfung Ihres Testgeräts verwenden Sie eine Blackbox (Prüfdummy), die an den Tester angeschlossen wird. Es wird geprüft, ob die vom Tester ermittelten Messwerte den Werten der Blackbox entsprechen. Sollte dies nicht der Fall sein, sperrt sich der Tester. Die Nutzung des Testers wird erst dann wieder freigegeben, wenn ein Blackboxtest mit korrektem Ergebnis erfolgt ist. Da wir nur digital auswertende Prüfgeräte liefern, führen wir diesen Test in der Regel nicht mit einer „Gut/Schlecht-Blackbox“ durch, sondern verwenden nur eine einzige Blackbox und bewerten die entstehenden Messwerte innerhalb enger Toleranzgrenzen.

Falls eine Blackboxprüfung mit dem Prüfergebnis: n.i.O. – (nicht in Ordnung) erfolgt ist, sperrt sich der Tester. Es ist dann erst die Ursache für die Abweichung der Messwerte zu suchen und zu beseitigen. Nur bei einem i.O. – (in Ordnung) Prüfergebnis wird der Tester zur Benutzung freigegeben.

Wann die Blackboxprüfung durchgeführt wird, kann bei den Testern unterschiedlich konfiguriert werden. Dies kann zeitlich oder stückzahlabhängig gesteuert sein. In der Regel findet die Blackboxprüfung nach dem Einschalten des Testers statt.

Jede Blackbox besteht aus einer Anschlussmöglichkeit zum Tester und aus einem oder mehreren Präzisionswiderständen und/oder Induktivitäten. Sie können entweder für eine Prüfmethode oder für Kombinationen mehrerer Prüfmethoden ausgelegt sein.

Damit die Blackbox-Prüfschritte von Ihnen korrekt einstellbar sind, wird jede Blackbox mit der Angabe der Widerstandswerte und einem Kalibrierschein geliefert.


Technik

Die Technik im Überblick.

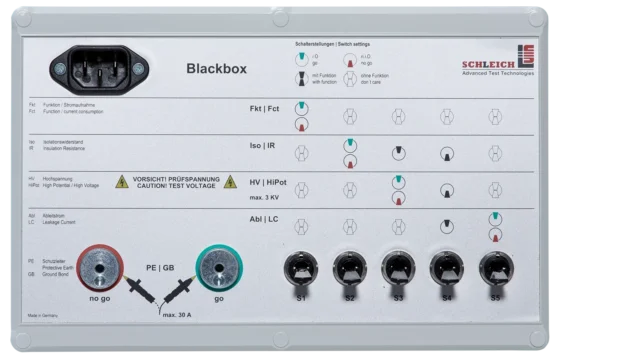

Blackbox Modell 10

  • 1-phasig
  • für Prüfsteckdose
  • Prüfmethoden
    • Iso Isolationswiderstandsprüfung mit i.O.-Prüfergebnis oder Sollwertvorgabe
    • Isolationswiderstandsprüfung mit n.i.O.-Prüfergebnis
    • HV DC Hochspannungsprüfung DC mit i.O.-Prüfergebnis oder Sollwertvorgabe
    • Hochspannungsprüfung DC mit n.i.O.-Prüfergebnis
    • HV AC Hochspannungsprüfung AC mit i.O.-Prüfergebnis oder Sollwertvorgabe
    • Hochspannungsprüfung AC mit n.i.O.-Prüfergebnis
  • Sollwert-Blackbox
  • i.O./n.i.O.-Blackbox
  • CIG 021/023

Blackbox Modell 20

  • 1-phasig
  • für Prüfsteckdose und Prüfsonde
  • Prüfmethoden
    • PE Schutzleiterwiderstandsprüfung mit i.O.-Prüfergebnis oder Sollwertvorgabe
    • Schutzleiterwiderstandsprüfung mit n.i.O.-Prüfergebnis
    • Iso Isolationswiderstandsprüfung mit i.O.-Prüfergebnis oder Sollwertvorgabe
    • Isolationswiderstandsprüfung mit n.i.O.-Prüfergebnis
    • HV DC Hochspannungsprüfung DC mit i.O.-Prüfergebnis oder Sollwertvorgabe
    • Hochspannungsprüfung DC mit n.i.O.-Prüfergebnis
    • HV AC Hochspannungsprüfung AC mit i.O.-Prüfergebnis oder Sollwertvorgabe
    • Hochspannungsprüfung AC mit n.i.O.-Prüfergebnis
  • Sollwert-Blackbox
  • i.O./n.i.O.-Blackbox
  • CIG 021/023

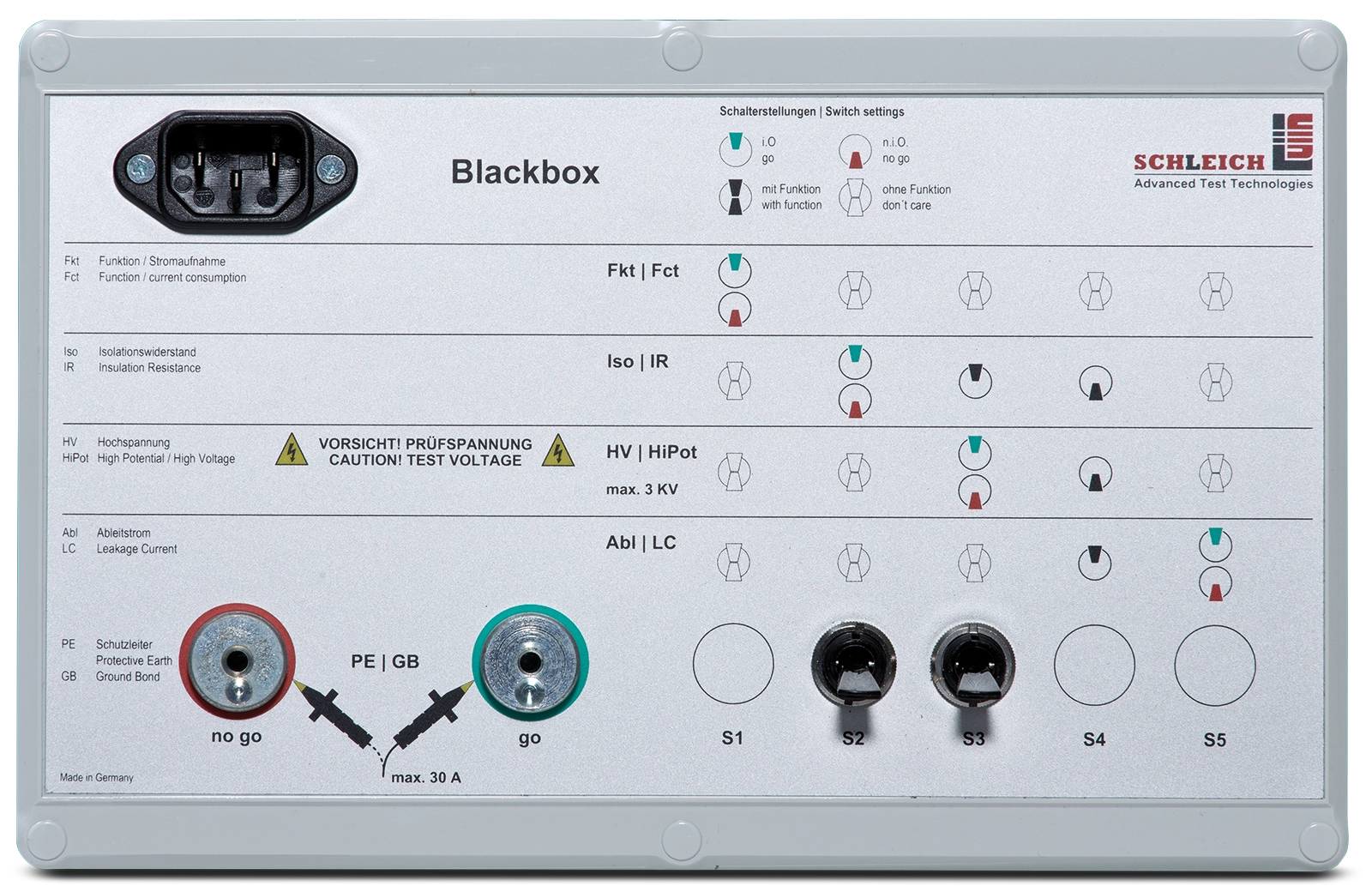

Blackbox Modell 30

  • 1-phasig
  • für Prüfsteckdose und Prüfsonde
  • Prüfmethoden
    • PE Schutzleiterwiderstandsprüfung mit i.O.-Prüfergebnis oder Sollwertvorgabe
    • Schutzleiterwiderstandsprüfung mit n.i.O.-Prüfergebnis
    • Iso Isolationswiderstandsprüfung mit i.O.-Prüfergebnis oder Sollwertvorgabe
    • Isolationswiderstandsprüfung mit n.i.O.-Prüfergebnis
    • HV DC Hochspannungsprüfung DC mit i.O.-Prüfergebnis oder Sollwertvorgabe
    • Hochspannungsprüfung DC mit n.i.O.-Prüfergebnis
    • HV AC Hochspannungsprüfung AC mit i.O.-Prüfergebnis oder Sollwertvorgabe
    • Hochspannungsprüfung AC mit n.i.O.-Prüfergebnis
    • Abl Ableitstromprüfung mit i.O.-Prüfergebnis oder Sollwertvorgabe
    • Ableitstromprüfung mit n.i.O.-Prüfergebnis
    • Fkt Funktionsprüfung mit i.O.-Prüfergebnis oder Sollwertvorgabe
    • Funktionsprüfung mit n.i.O.-Prüfergebnis
  • Sollwert-Blackbox
  • i.O./n.i.O.-Blackbox
  • CIG 021/023

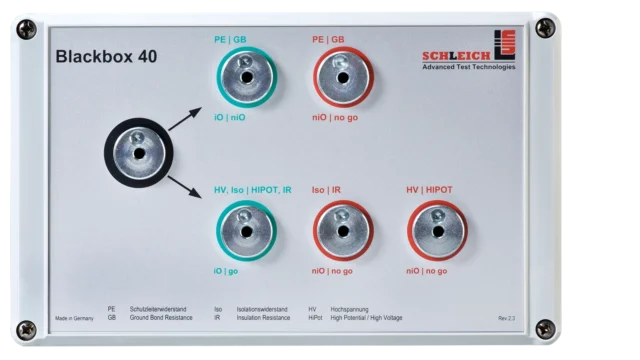

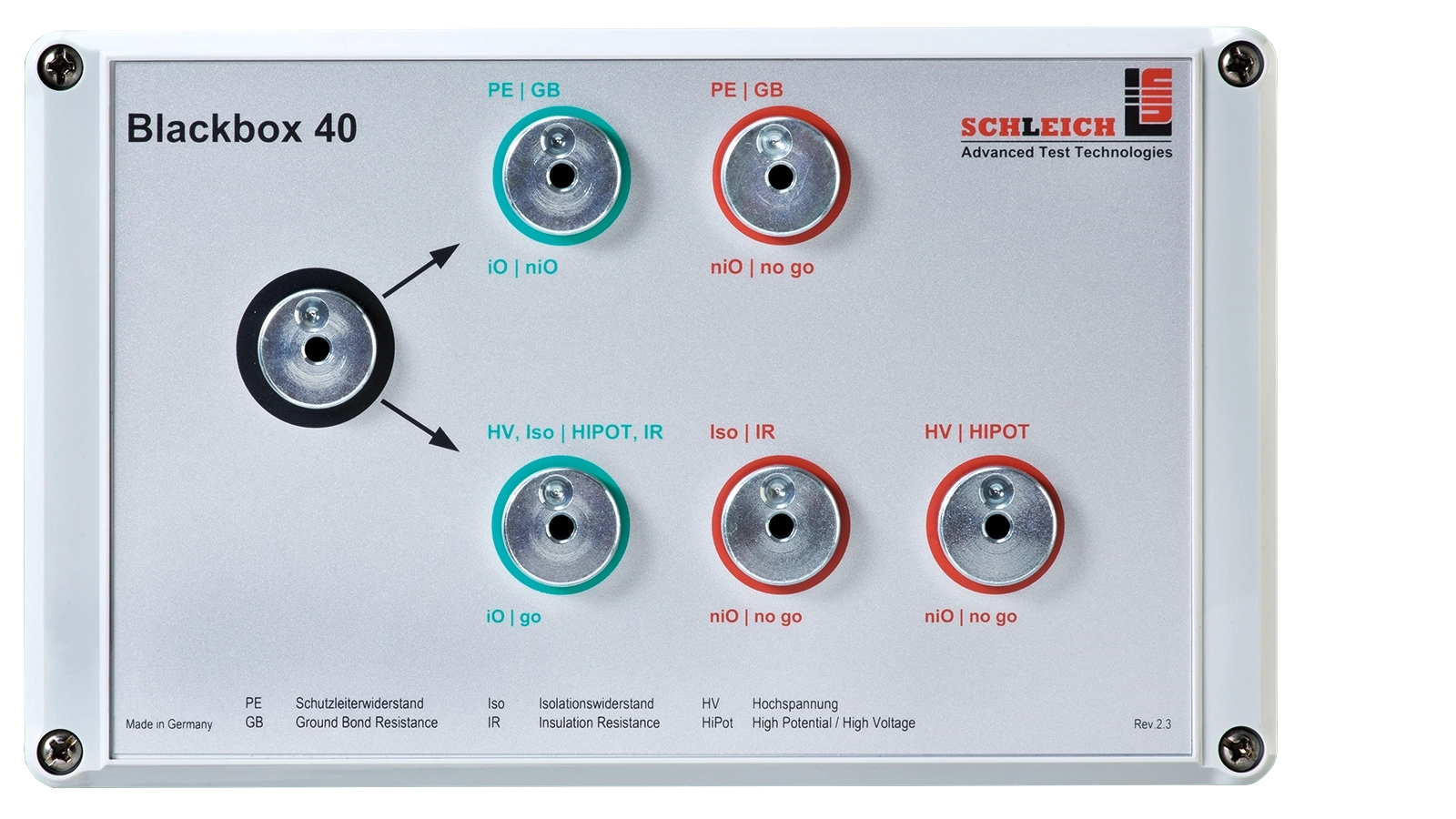

Blackbox Modell 40

Schleich Blackbox, Prüfdummy

  • 1-phasig
  • für Prüfpistolen und Prüfsonden
  • Prüfmethoden
    • PE Schutzleiterwiderstandsprüfung mit i.O.-Prüfergebnis oder Sollwertvorgabe
    • Schutzleiterwiderstandsprüfung mit n.i.O.-Prüfergebnis
    • Iso Isolationswiderstandsprüfung mit i.O.-Prüfergebnis oder Sollwertvorgabe
    • Isolationswiderstandsprüfung mit n.i.O.-Prüfergebnis
    • HV DC Hochspannungsprüfung DC mit i.O.-Prüfergebnis oder Sollwertvorgabe
    • Hochspannungsprüfung DC mit n.i.O.-Prüfergebnis
    • HV AC Hochspannungsprüfung AC mit i.O.-Prüfergebnis oder Sollwertvorgabe
    • Hochspannungsprüfung AC mit n.i.O.-Prüfergebnis
  • Sollwert-Blackbox
  • i.O./n.i.O.-Blackbox
  • CIG 021/023
