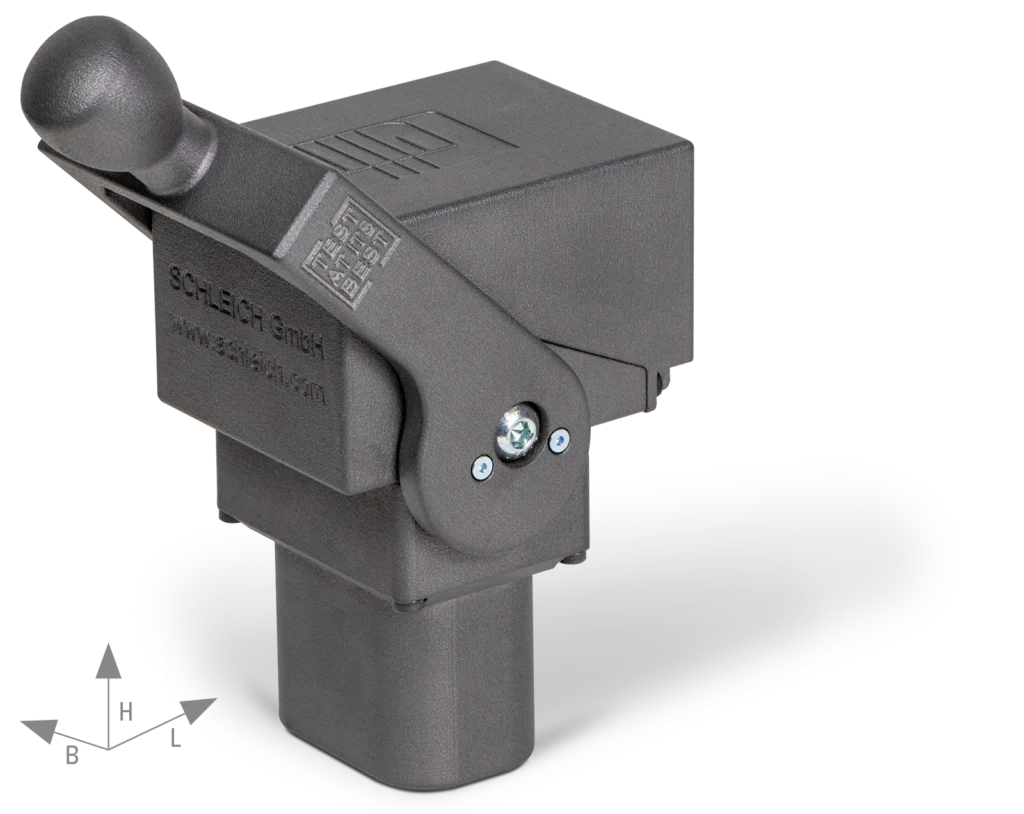

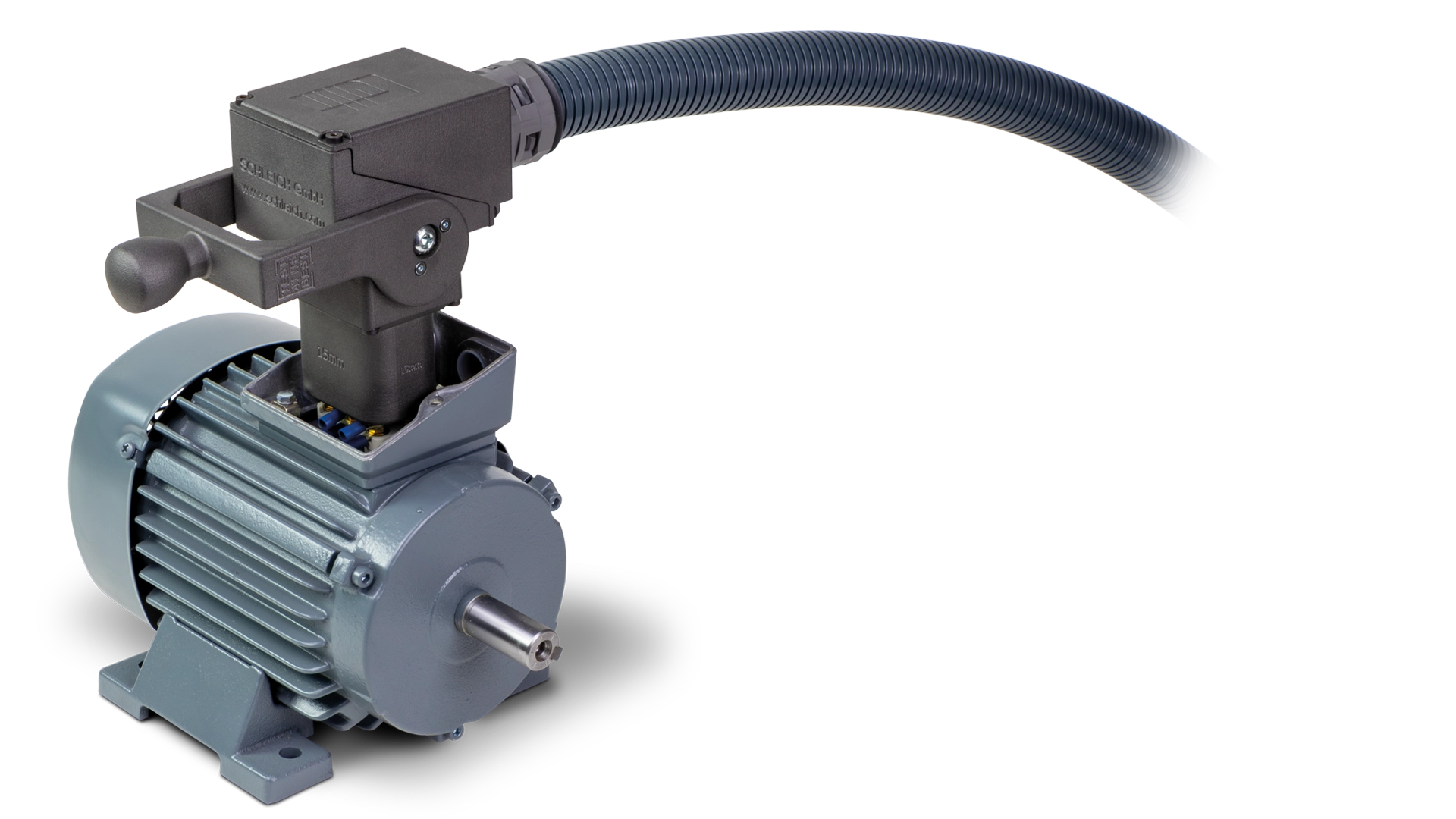

Motorprüfstecker

Prüfstecker zur Kontaktierung von Motorklemmbrettern

Jeder Motorhersteller kennt das Problem der zeitaufwändigen Kontaktierung des Motorklemmbretts.

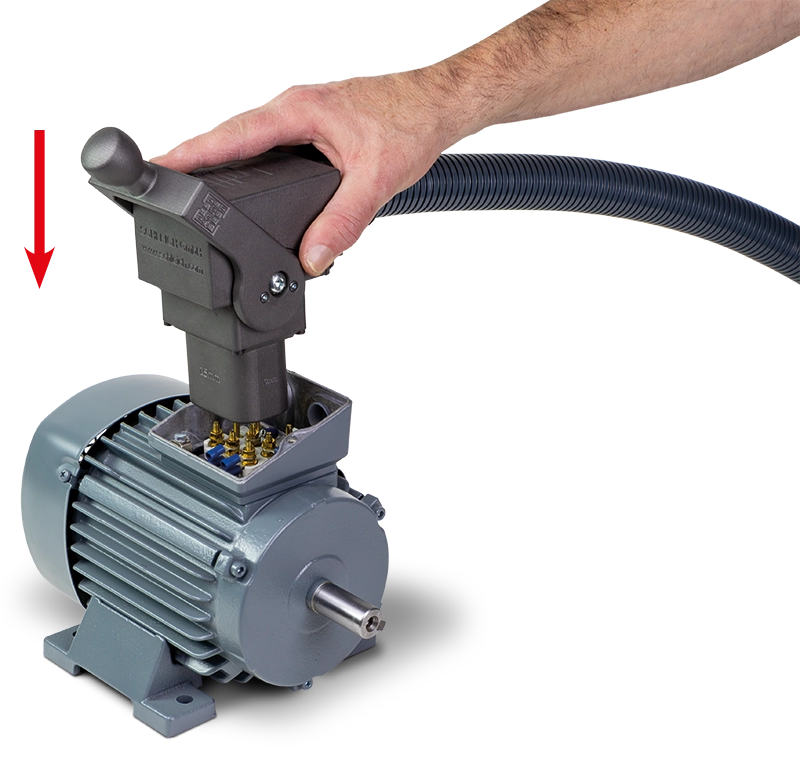

Motorprüfstecker ermöglichen die schnelle Kontaktierung von 6-, 9- oder 12 poligen Motorklemmbrettern in Zwei- oder in Vierleiter-Technik.

Produktberatung

Sie benötigen Hilfe?
Wir beraten Sie gerne!
+49 2372 901 25 40
E-Mail Anfrage

Key-Facts

Produktiv kontaktieren. In Vierleitertechnik.

  • Motorprüfstecker in Zweileitertechnik
  • Motorprüfstecker in Vierleitertechnik, falls Wicklungswiderstände niedriger 10 Ω
  • Für Klemmbretter mit 6, 9 oder 12 Bolzen

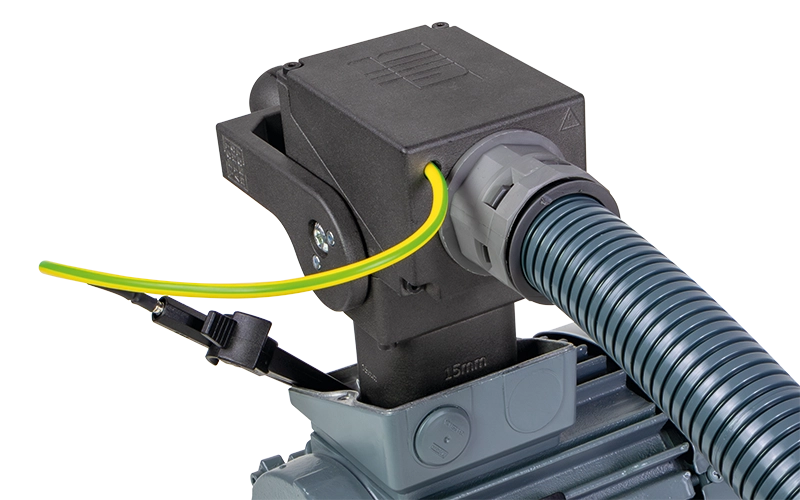

  • Mit Gehäusekontaktierung

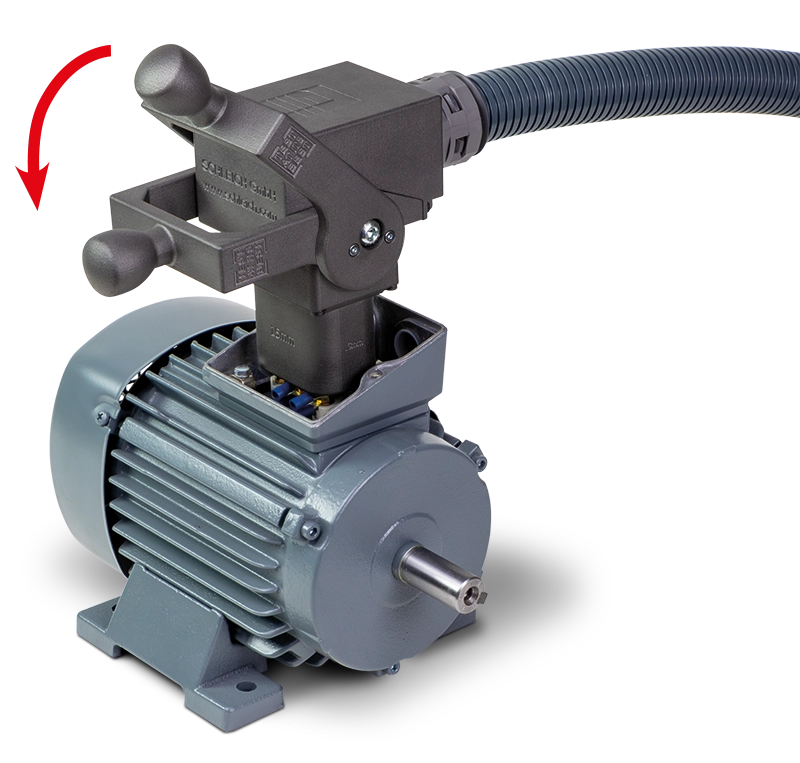

  • Drehgriff zum schnellen und bequemen Spannen des Prüfsteckers
  • Kein Klemmen der Finger
  • Kompakt – auch für kleine Anschlusskästen geeignet
  • Knickschutz

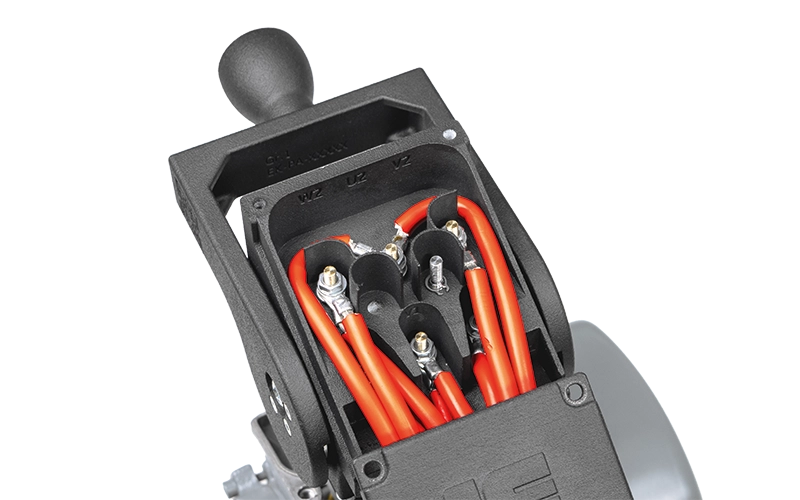

  • Hochstromkontaktierungen
  • Schneller Wechsel von Verschleißteilen
  • Mechanisch solide und langlebige Konstruktionen

Varianten

46 Gerätevarianten zur Lösung Ihrer Prüfaufgabe.

Bitte die gewünschten Eigenschaften auswählen:

Listenansicht
Vergleichsansicht

Motorprüfstecker M4, 6 x, 15 mm, 2-Leiter, 1 x Gehäuse

Gewinde des BolzensM4
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand15 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer40001648

Motorprüfstecker M4, 6 x, 16 mm, 2-Leiter

Gewinde des BolzensM4
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand16 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen0
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000360

Motorprüfstecker M4, 6 x, 16 mm, 2-Leiter, 1 x Gehäuse

Gewinde des BolzensM4
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand16 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000361

Motorprüfstecker M4, 6 x, 16 mm, 4-Leiter, 1 x Gehäuse

Gewinde des BolzensM4
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand16 mm
Vierleiterkontaktierung der Gewindebolzenja
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000362

Motorprüfstecker M4, 6 x, 18 mm, 2-Leiter, 1 x Gehäuse

Gewinde des BolzensM4
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand18 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer40001004

Motorprüfstecker M4, 6 x, 18 mm, 4-Leiter, 1 x Gehäuse

Gewinde des BolzensM4
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand18 mm
Vierleiterkontaktierung der Gewindebolzenja
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer40001851

Motorprüfstecker M4, 6 x, 20 mm, 2-Leiter

Gewinde des BolzensM4
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand20 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen0
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000363

Motorprüfstecker M4, 6 x, 20 mm, 2-Leiter, 1x Gehäuse

Gewinde des BolzensM4
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand20 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000364

Motorprüfstecker M4, 6 x, 22 mm, 2-Leiter, 1 x Gehäuse

Gewinde des BolzensM4
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand18 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer40002843

Motorprüfstecker M4, 6 x, 20 mm, 4-Leiter, 1x Gehäuse

Gewinde des BolzensM4
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand20 mm
Vierleiterkontaktierung der Gewindebolzenja
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000365

Motorprüfstecker M4, 6 x, 25 mm, 2-Leiter, 1x Gehäuse

Gewinde des BolzensM4
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand25 mm
Vierleiterkontaktierung der Gewindebolzenja
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer40002844

Motorprüfstecker M5, 6 x, 20 mm, 2-Leiter

Gewinde des BolzensM5
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand20 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000366

Motorprüfstecker M5, 6 x, 20 mm, 2-Leiter, 1 x Gehäuse

Gewinde des BolzensM5
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand20 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000367

Motorprüfstecker M5, 6 x, 20 mm, 4-Leiter, 1 x Gehäuse

Gewinde des BolzensM5
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand20 mm
Vierleiterkontaktierung der Gewindebolzenja
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000368

Motorprüfstecker M5, 6 x, 23 mm, 2-Leiter

Gewinde des BolzensM5
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand23 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000369

Motorprüfstecker M5, 6 x, 23 mm, 2-Leiter, 1 x Gehäuse

Gewinde des BolzensM5
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand23 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000370

Motorprüfstecker M5, 6 x, 23 mm, 4-Leiter, 1 x Gehäuse

Gewinde des BolzensM5
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand23 mm
Vierleiterkontaktierung der Gewindebolzenja
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000371

Motorprüfstecker M5, 6 x, 31 mm, 2-Leiter, 1 x Gehäuse

Gewinde des BolzensM5
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand31 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer40002845

Motorprüfstecker M6, 6 x, 25 mm, 2-Leiter, 1 x Gehäuse

Gewinde des BolzensM6
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand25 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer40001646

Motorprüfstecker M6, 6 x, 28 mm, 2-Leiter

Gewinde des BolzensM6
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand28 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000372

Motorprüfstecker M6, 6 x, 28 mm, 2-Leiter, 1 x Gehäuse

Gewinde des BolzensM6
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand28 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000373

Motorprüfstecker M6, 6 x, 28 mm, 4-Leiter, 1 x Gehäuse

Gewinde des BolzensM6
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand28 mm
Vierleiterkontaktierung der Gewindebolzenja
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000374

Motorprüfstecker M8, 6 x, 28 mm, 2-Leiter

Gewinde des BolzensM8
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand28 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000375

Motorprüfstecker M8, 6 x, 30 mm, 2-Leiter, 1 x Gehäuse

Gewinde des BolzensM8
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand30 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer40001647

Motorprüfstecker M8, 6 x, 28 mm, 2-Leiter

Gewinde des BolzensM8
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand28 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000375

Motorprüfstecker M8, 6 x, 28 mm, 2-Leiter, 1 x Gehäuse

Gewinde des BolzensM8
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand28 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000376

Motorprüfstecker M8, 6 x, 28 mm, 4-Leiter, 1 x Gehäuse

Gewinde des BolzensM8
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand28 mm
Vierleiterkontaktierung der Gewindebolzenja
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000377

Motorprüfstecker M8, 6 x, 32 mm, 2-Leiter

Gewinde des BolzensM8
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand32 mm
Vierleiterkontaktierung der Gewindebolzenja
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000378

Motorprüfstecker M8, 6 x, 32 mm, 2-Leiter, 1 x Gehäuse

Gewinde des BolzensM8
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand32 mm
Vierleiterkontaktierung der Gewindebolzenja
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000379

Motorprüfstecker M8, 6 x, 32 mm, 4-Leiter, 1 x Gehäuse

Gewinde des BolzensM8
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand32 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000380

Motorprüfstecker M8, 6 x, 35 mm, 4-Leiter, 1 x Gehäuse

Gewinde des BolzensM8
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand35 mm
Vierleiterkontaktierung der Gewindebolzenja
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000818

Motorprüfstecker M8 6 x, M4 2x, 30 mm, 2-Leiter, 1 x K

Gewinde des BolzensM8
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand30 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen1
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer40001651

Motorprüfstecker M10, 6 x, 35 mm, 2-Leiter, 1 x K

Gewinde des BolzensM10
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand35 mm
Vierleiterkontaktierung der Gewindebolzenja
Anzahl Gehäusekontaktspitzen1
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer40001673

Motorprüfstecker M12, 6 x, 44 mm, 2-Leiter

Gewinde des BolzensM12
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand44 mm
Vierleiterkontaktierung der Gewindebolzenja
Anzahl Gehäusekontaktspitzen0
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer40002222

Motorprüfstecker M12, 6 x, 44 mm, 2-Leiter, 1 x K

Gewinde des BolzensM12
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand44 mm
Vierleiterkontaktierung der Gewindebolzenja
Anzahl Gehäusekontaktspitzen1
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer40002223

Motorprüfstecker M12, 6 x, 44 mm, 4-Leiter, 1 x K

Gewinde des BolzensM12
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand44 mm
Vierleiterkontaktierung der Gewindebolzenja
Anzahl Gehäusekontaktspitzen1
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer40002224

Motorprüfstecker M10, 6 x, 48 mm, 2-Leiter

Gewinde des BolzensM10
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand48 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen0
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000381

Motorprüfstecker M10, 6 x, 48 mm, 2-Leiter, 1 x K

Gewinde des BolzensM10
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand48 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen1
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000382

Motorprüfstecker M10, 6 x, 48 mm, 4-Leiter, 1 x K

Gewinde des BolzensM10
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand48 mm
Vierleiterkontaktierung der Gewindebolzenja
Anzahl Gehäusekontaktspitzen1
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000383

Motorprüfstecker M4, 9 x, 15 mm, 2-Leiter, 1 x K

Gewinde des BolzensM4
Gewindebolzen-Anzahl9 / es werden nur 8 Kontakte bestückt
Gewindebolzen-Abstand15 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen1
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer40001649

Motorprüfstecker M5, 9 x, 20 mm, 2-Leiter, 1 x K

Gewinde des BolzensM5
Gewindebolzen-Anzahl9 / es werden nur 8 Kontakte bestückt
Gewindebolzen-Abstand15 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen1
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer40001650

Motorprüfstecker M6, 9 x, 25 mm, 4-Leiter, 1 x K

Gewinde des BolzensM6
Gewindebolzen-Anzahl9
Gewindebolzen-Abstand25 mm
Vierleiterkontaktierung der Gewindebolzenja
Anzahl Gehäusekontaktspitzen1
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000819

Motorprüfstecker M8, 9 x, 30 mm, 4-Leiter, 1 x K

Gewinde des BolzensM8
Gewindebolzen-Anzahl9
Gewindebolzen-Abstand30 mm
Vierleiterkontaktierung der Gewindebolzenja
Anzahl Gehäusekontaktspitzen1
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000820

Motorprüfstecker M8, 6 x, 28 mm, 2-Leiter

Gewinde des BolzensM8
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand28 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000375

Motorprüfstecker M4, 6 x, 22 mm, 2-Leiter, 1x Gehäuse

Gewinde des BolzensM4
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand22 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer40002843

Motorprüfstecker M4, 6 x, 20 mm, 2-Leiter, 1x Gehäuse

Gewinde des BolzensM4
Gewindebolzen-Anzahl6
Gewindebolzen-Abstand20 mm
Vierleiterkontaktierung der Gewindebolzennein
Anzahl Gehäusekontaktspitzen2
Bolzeneinstecktiefemin. 10 mm
Bolzenspannlängemin. 6 mm
Austauschbare Verschleißplatte4 mm
Bemessungsspannungmax. 1 KV
ÜberspannungskategorieCAT II
Bemessungsstrommax.
IsolationsmaterialPOM
Kabelverschraubung mit KnickschutzM40
Zuleitung zum Steckeroptional
Zuleitung zum Stecker in Vierleitertechnikoptional
Bestellnummer4000364

Haben Sie noch nicht den passenden Motorprüfstecker gefunden?

Kein Problem!

Wir beraten Sie gerne zu den Möglichkeiten einer individuellen Lösung.

Kontaktieren Sie uns:

Product consultant

Produktberatung

Sie benötigen eine persönliche Produktberatung?

Nutzen Sie unseren Direktkontakt: +49 2372 901 25 40

Oder senden Sie uns Ihre Fragen per E-Mail.

E-Mail-Anfrage

Beschreibung

Präzise und schnell kontaktieren.

Jeder Motorhersteller kennt das Problem der zeitaufwändigen Kontaktierung des Motorklemmbretts. Aber ohne eine entsprechende Kontaktierung lässt sich der Motor nicht prüfen.
Um hier erheblich an Zeit zu sparen, produziert SCHLEICH verschiedene Kontaktierungsmethoden für Motorklemmbretter.

Motorprüfstecker ermöglichen die schnelle Kontaktierung von 6-, 9- oder 12 poligen Motorklemmbrettern in Zwei- oder in Vierleitertechnik. Die Vierleitertechnik bietet bei Motoren mit Wicklungswiderständen niedriger 10 Ω den großen Vorteil, dass die ohmschen Widerstandsmesswerte nicht durch den Kontaktübergangswiderstand zwischen dem Prüfstecker und den Gewindebolzen verfälscht werden.

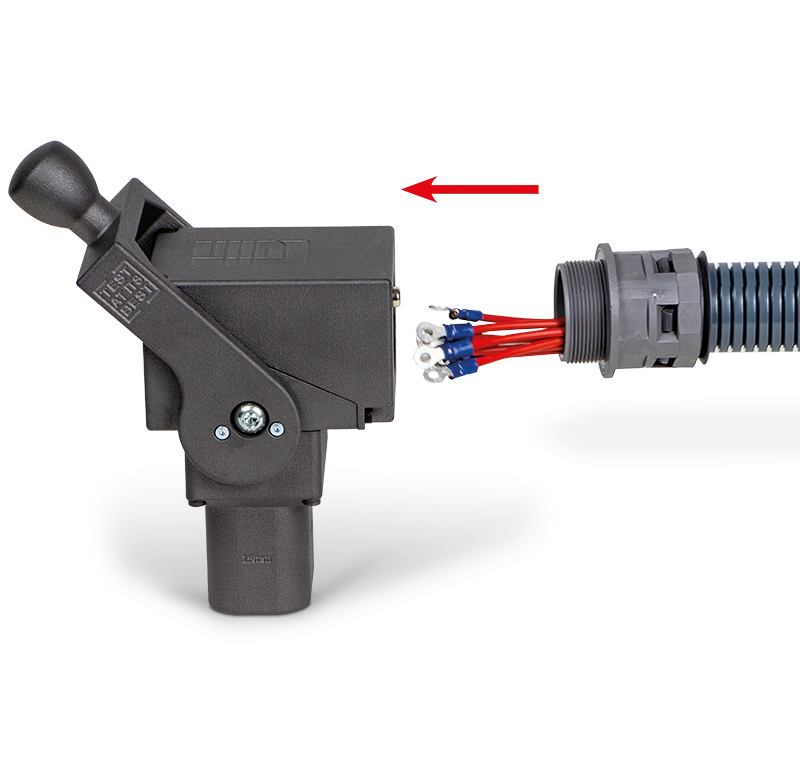

Um die Kontaktierung des Motorklemmbretts anwenderfreundlicher und zeitsparender zu gestalten, haben wir spezielle Motorprüfstecker entwickelt, die mit Spannzangen jeden Gewindebolzen des Motorklemmbretts einzelnen umspannen und sicher kontaktieren. Mittels Spannhebel verschließen sich die Spannzangen.
Da der Motorprüfstecker oft sehr hart auf die Klemmbrettbolzen gesetzt wird, haben die Prüfstecker an der Steckseite eine austauschbare Verschleißplatte. Die Bolzen werden durch konische trichterförmige Löcher in der Verschleißplatte zu den Spannzangen geführt. Dies erleichtert das Aufsetzen des Motorprüfsteckers deutlich.

Auch die Gehäusekontaktierung basierend auf einem federnden Kontaktstift ist als Einzel- oder Doppelkontaktierung in die Motorklemmbrettstecker integriert.


Motorklemmbrettstecker stehen für die unterschiedlichsten Klemmdimensionen zur Verfügung.


Anwendungen

Impressionen

Motorklemmbrettstecker im speziellen Sonderdesign für einen Hybridantrieb

  • Vierleiterkontaktierung
  • Hochstromtechnik
  • Plus zusätzlichem Sensorstecker

Zubehör

Kelvinzangen

Hochpräzise Widerstandsmessung auch bei kleinsten Widerständen
  • Voraussetzung für die exakte Widerstandsmessung
  • Solide Industriequalität
  • 3 verschiedene Größen

zum Produkt

Klemmenblock

Modulare Klemmen zur Kontaktierung loser Litzen
  • Anreihbare Vierleiterklemmen
  • Modularer Aufbau
  • Unterschiedliche Bauformen und Größen

zum Produkt

Sie benötigen eine persönliche Produktberatung? Rufen Sie uns an oder schreiben Sie eine E-Mail.


Druckvorschau
