Hochspannungsstecker – Anlagenkomponenten für den Eigenbau

Varianten

16 Lösungen für Ihre Prüfaufgabe.

Filter zurücksetzen

Bitte die gewünschten Eigenschaften auswählen:

Hochspannungsstecker bis 3 kV AC / 4,5 kV DC Kontaktspannung 3 kV AC und 4,5 kV DC Kontaktstrom 30 A Länge 92 mm Durchmesser 15 mm Steckerart männlich Bestellnummer 400123 hinzufügen hinzugefügt zur Anfrageliste gehen

Hochspannungsbuchse bis 3 kV AC / 4,5 kV DC Kontaktspannung 3 kV AC und 4,5 kV DC Kontaktstrom 30 A Gesamtlänge 62 mm Durchmesser 25 mm Gewinde M20 Bestellnummer 4000509 hinzufügen hinzugefügt zur Anfrageliste gehen

Hochspannungsbuchse hinten, bis 3 kV AC / 4,5 kV DC Kontaktspannung 3 kV AC und 4,5 kV DC Kontaktstrom 30 A Typ Einbaubuchse Bestellnummer 401006 hinzufügen hinzugefügt zur Anfrageliste gehen

Hochspannungsstecker bis 6 kV AC / 6 kV DC Kontaktspannung 6 kV AC und 6 kV DC Kontaktstrom 30 A Länge 92 mm Durchmesser 15 mm Steckerart männlich Bestellnummer 40101833 hinzufügen hinzugefügt zur Anfrageliste gehen

Hochspannungsbuchse bis 8 kV AC / 10 kV DC, 1-polig Kontaktspannung 8 kV AC und 10 kV DC Kontaktstrom 1 A Einbautiefe 90 mm Lochmaß 27 mm Anschlussart Lötanschluss Bestellnummer 4000510 hinzufügen hinzugefügt zur Anfrageliste gehen

Hochspannungsstecker bis 8 kV AC / 10 kV DC, 1-polig Kontaktspannung 8 kV AC und 10 kV DC Kontaktstrom 1 A Bestellnummer 40002358 hinzufügen hinzugefügt zur Anfrageliste gehen

Hochspannungsbuchse bis 6 kV AC / 10 kV DC, 2-polig Kontaktspannung 6 kV AC und 10 kV DC Kontaktstrom 1 A Einbautiefe 90 mm Lochmaß 27 mm Anschlussart Lötanschluss Bestellnummer 4000511 hinzufügen hinzugefügt zur Anfrageliste gehen

Hochspannungsstecker 10 kV DC Kontaktspannung 10 kV DC Kontaktstrom 5 A Bestellnummer 4000512 hinzufügen hinzugefügt zur Anfrageliste gehen

Hochspannungsstecker 16 kV AC Kontaktspannung 16 kV AC Kontaktstrom 5 A Bestellnummer 40001126 hinzufügen hinzugefügt zur Anfrageliste gehen

Hochspannungsbuchse 16 kV AC, zum Einbau Kontaktspannung 16 kV AC Kontaktstrom 5 A Bestellnummer 40001127 hinzufügen hinzugefügt zur Anfrageliste gehen

Hochspannungsstecker 35 kV DC Kontaktspannung 35 kV DC Kontaktstrom 5 A Bestellnummer 4000513 hinzufügen hinzugefügt zur Anfrageliste gehen

Hochspannungsbuchse 35 kV DC, zum Einbau Kontaktspannung 35 kV DC Kontaktstrom 5 A Bestellnummer 4000809 hinzufügen hinzugefügt zur Anfrageliste gehen

Hochspannungsstecker 65 kV DC Kontaktspannung 65 kV DC Kontaktstrom 5 A Bestellnummer 4000514 hinzufügen hinzugefügt zur Anfrageliste gehen

Hochspannungsbuchse 65 kV DC, zum Einbau Kontaktspannung 65 kV DC Bestellnummer 40001008 hinzufügen hinzugefügt zur Anfrageliste gehen

Hochspannungsstecker 100 kV DC Kontaktspannung 100 kV DC Kontaktstrom 5 A Bestellnummer 4000515 hinzufügen hinzugefügt zur Anfrageliste gehen

Hochspannungsbuchse 100 kV DC, zum Einbau Kontaktspannung 100 kV DC Kontaktstrom 5 A Bestellnummer 40001009 hinzufügen hinzugefügt zur Anfrageliste gehen

Kein Prüfgerät gefunden? – Kein Problem!

Wir konfigurieren Ihre modulare Lösung – fragen Sie uns.

Beschreibung

TE-frei. Sicher.

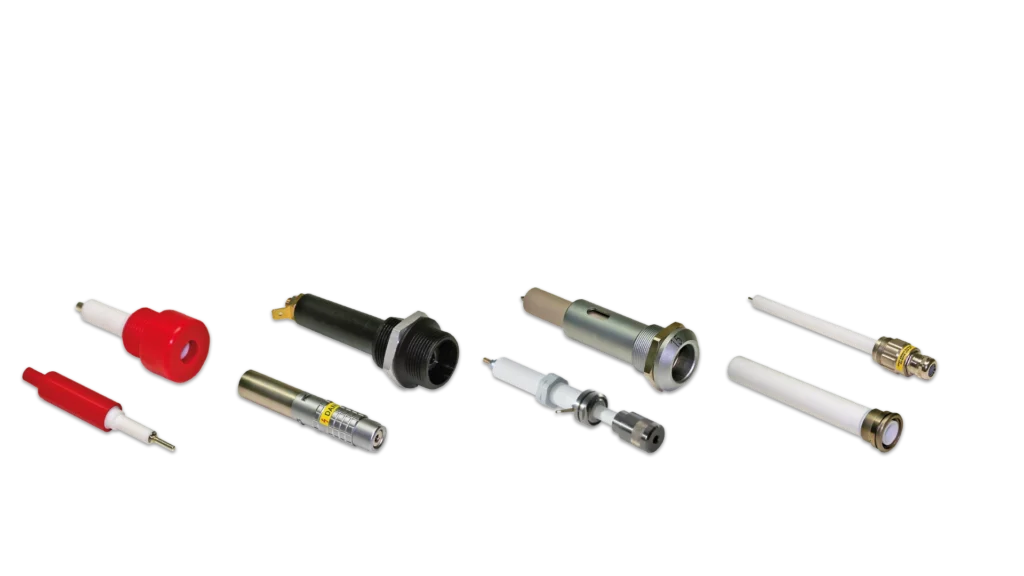

Wir liefern eine Vielzahl unterschiedlicher Hochspannungsstecker. Diese Bauteile ermöglichen es Ihnen z.B., selber Schaltmatrixen aufzubauen und die Hochspannungsleitungen über Stecker zu Ihrem Prüfobjekt zu führen.

Für den Aufbau von Matrixen (Umschaltfeldern) bieten wir Anlagenbauern sowie OEM-Kunden alle notwendigen Hochspannungsbauteile.

Unser umfangreiches Sortiment umfasst:
• Hochspannungskabel
• Hochspannungsstecker
• Hochspannungsbuchsen
• Hochspannungsrelais
• Hochspannungskondensatoren auf Anfrage

Die Hochspannungsbauteile sind für die unterschiedlichsten Spannungen und Ströme ausgelegt.

Natürlich liefern wir auch Hochspannungsumschaltfelder als schlüsselfertige Lösung in Kombination mit unseren Prüfgeräten.

Technik

Steckervarianten.

Artikelnummer		400123 4000509 4000510
Hochspannung		3KV AC 3KV AC 8KV AC
Strom		20A 20A 1A
Stecker		♦  –  –
Buchse		– ♦ ♦

Artikelnummer		4000513 4000809 4000514 40001008
Hochspannung		35KV DC 35KV DC 65KV DC 65KV DC
Strom		5A 5A 5A 5A
Stecker		♦  – ♦  –
Buchse		– ♦  – ♦

Artikelnummer		4000515 40001009
Hochspannung		100KV DC 100KV DC
Strom		5A 5A
Stecker		♦  –
Buchse		– ♦

Andere Spannungen bis 100KV und Ströme auf Anfrage möglich!
