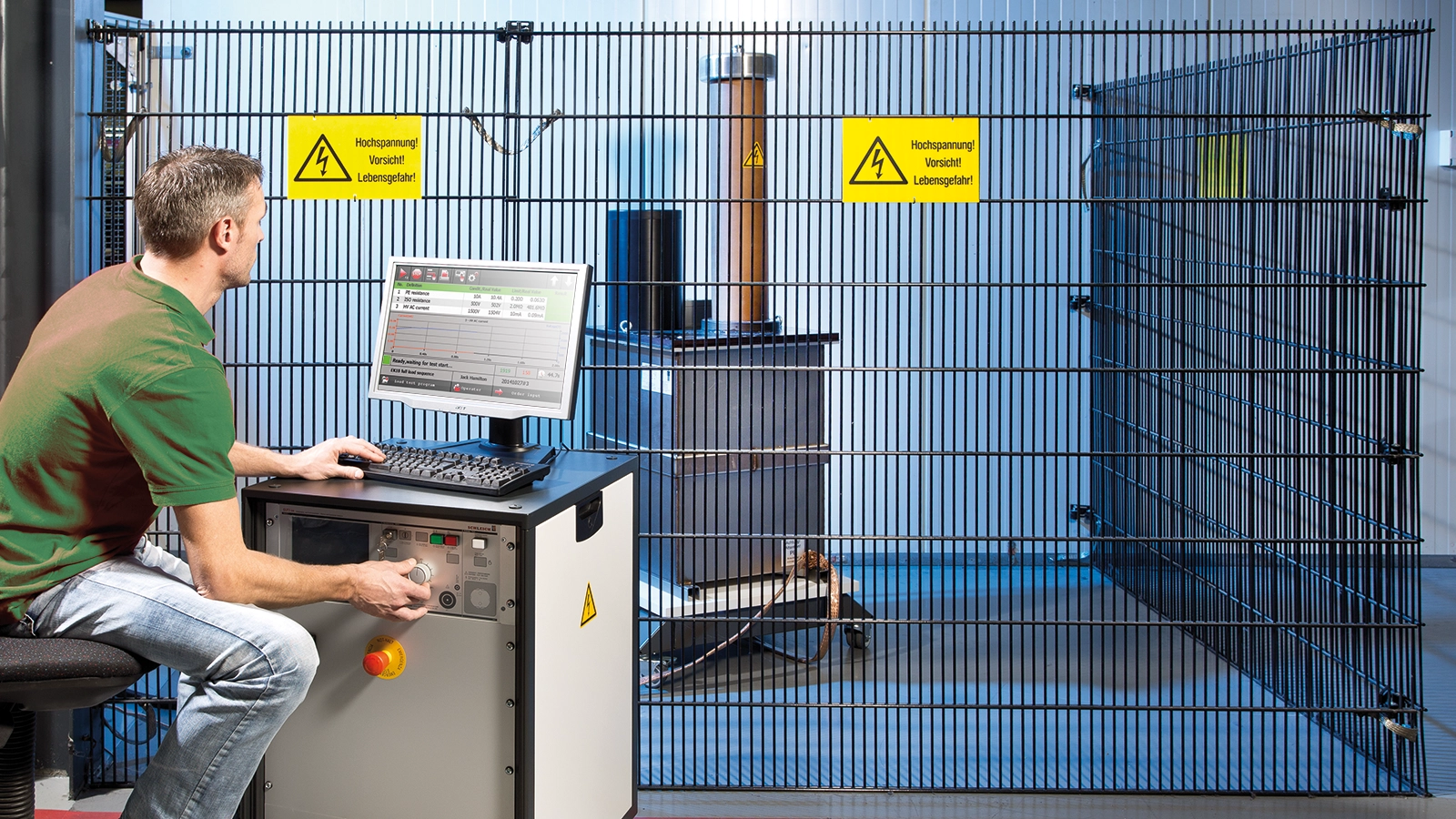

Hochspannungsprüfgeräte

Was sind die „Gut“/“Schlecht“-Kriterien?

Die Beurteilung der Hochspannungsprüfung erfolgt stets auf Basis des Stroms, der zwischen den beiden Polen der Hochspannung fließt. Dieser Strom wird auch als Leckstrom oder Ableitstrom bezeichnet. Er darf ein einstellbares Limit nicht überschreiten. Wird dieses Limit überschritten, liegt eine Isolationsschwäche vor.

Hochspannungsprüfung mit AC oder DC?

Ob eine Wechsel- oder Gleichspannung als Prüfspannung verwendet werden kann, hängt von der für das zu prüfende Produkt geltenden Norm ab. Oft ist es zulässig, auch mit Gleichspannung zu prüfen. In diesem Fall muss die Prüfspannung um das 1,5-fache der AC-Prüfspannung erhöht werden. Das scheint auf den ersten Blick deutlich höher zu sein. Bedenkt man jedoch, dass die AC-Prüfspannung ein Effektivwert ist, relativiert sich dies. Der Spitzenwert der AC-Prüfspannung ist der Effektivwert mal √2, also das 1,41-fache.

Prüfobjekte haben häufig unvermeidbare Kapazitäten, die auf Filterkondensatoren oder ihre physikalische Bauweise zurückzuführen sind.

Bei der Hochspannungsprüfung mit AC kann durch diese Kapazitäten ein hoher kapazitiver Ableitstrom fließen. Dies muss jedoch kein Fehler sein, da die physikalische Bauweise des Prüfobjekts diesen Ableitstrom naturgemäß fließen lässt. Um den Anteil des imaginären Stroms durch die Prüflingskapazität unberücksichtigt zu lassen, können Hochspannungstester von SCHLEICH zwischen Wirk- und Blindstrom unterscheiden.

Wird hingegen mit DC geprüft, spielt die Kapazität nur eine untergeordnete Rolle. Nach dem Aufladen der Kapazität fließt nur noch ein sehr kleiner Isolationsstrom durch den Isolationswiderstand. Dieser Strom darf, genau wie bei einer Prüfung mit AC, ein vorgegebenes Limit nicht überschreiten. Darüber hinaus ermitteln SCHLEICH-Hochspannungstester aus der Prüfspannung und dem Ableitstrom den Isolationswiderstand. Bei einer Hochspannungsprüfung mit DC wird der Tester also auch zu einem Megohmmeter.

Die potentialfreie Hochspannungsprüfung.

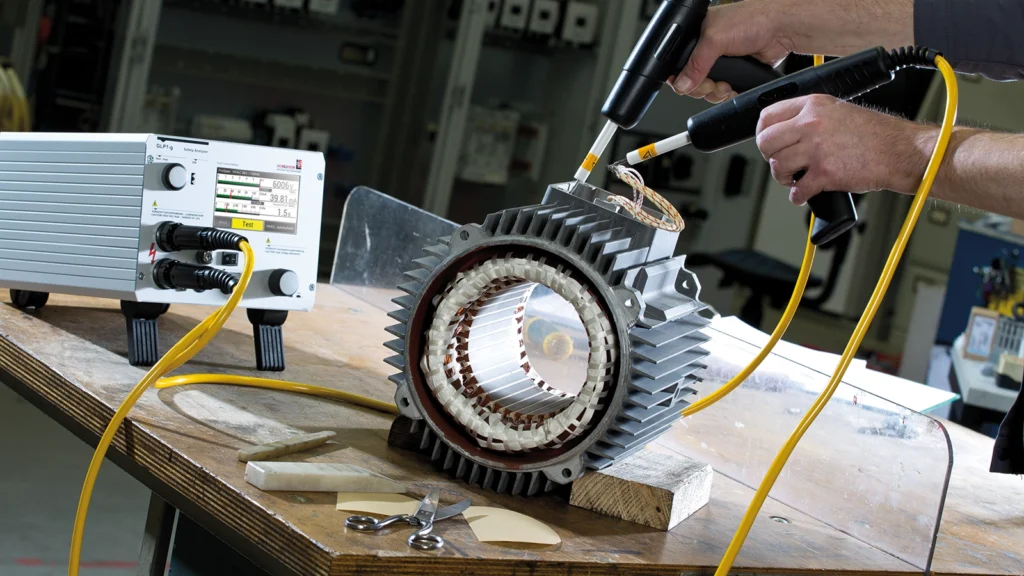

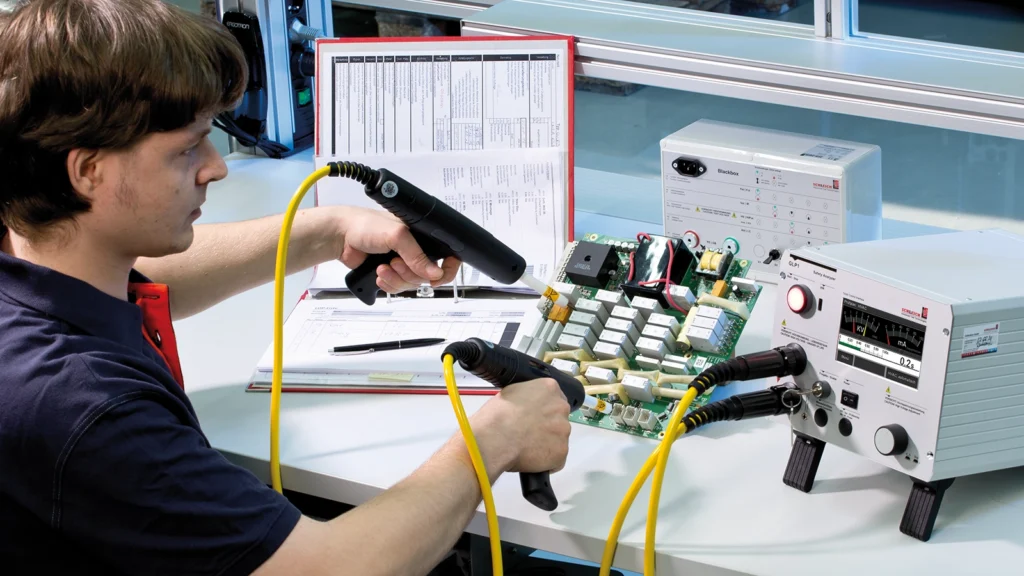

In den meisten Anwendungsfällen kommt die potentialfreie Hochspannungsprüfung zum Einsatz. Sie ist typisch für Sicherheitsprüfpistolen. Sie gewährleistet die höchste Sicherheit für den Anwender. Ab einer Hochspannung von 15.000 V ist in der Regel die Hochspannung einseitig geerdet.

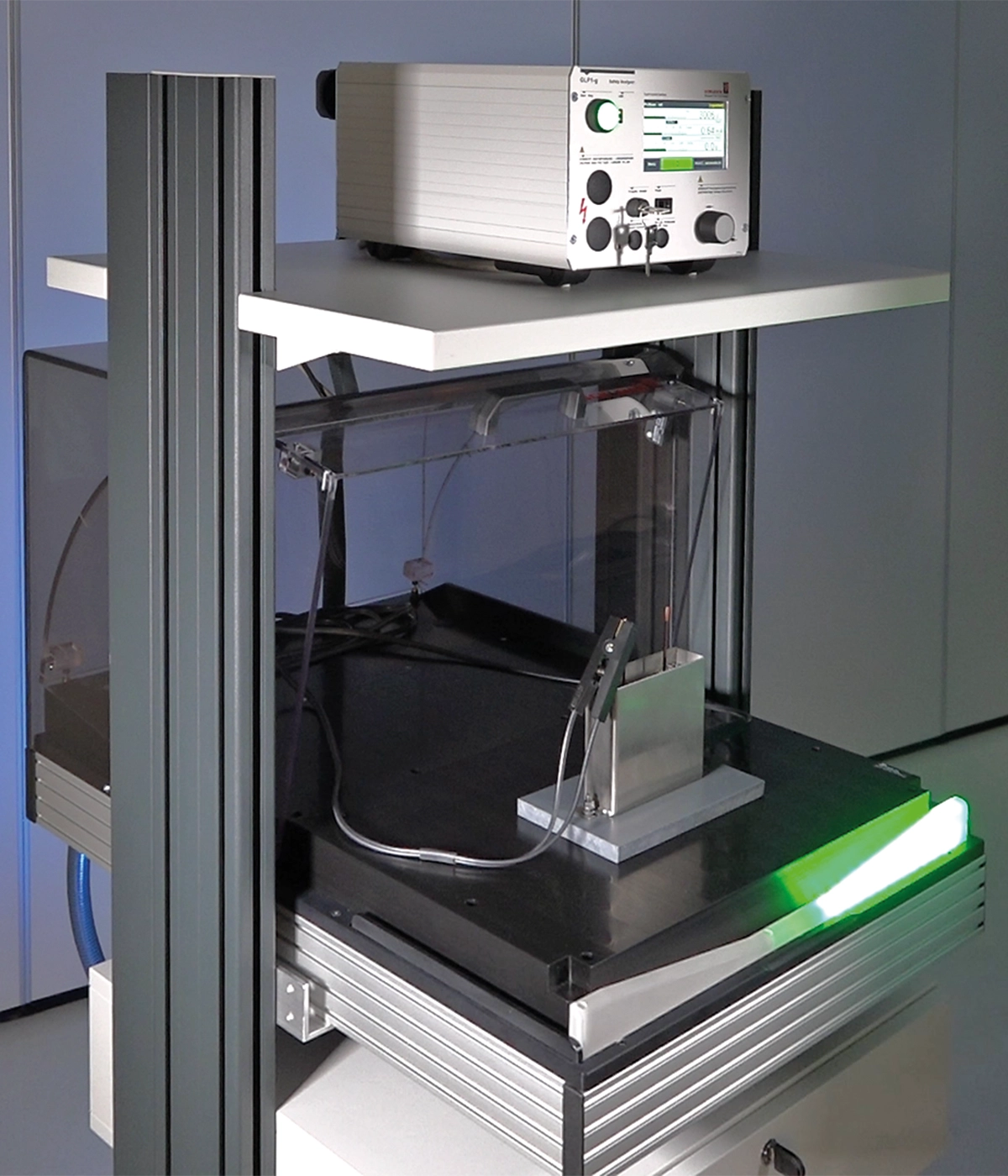

Was  bei einer Hochspannungsprüfung beachtet werden muss.

Um die Hochspannungsprüfung korrekt durchzuführen, muss sichergestellt werden, dass das Prüfobjekt tatsächlich mit der Hochspannung verbunden ist. Die Kontrolle einer korrekt durchgeführten Prüfung kann auf drei verschiedene Arten erfolgen:

• Vorgabe eines Mindeststroms – vorteilhaft für Prüfobjekte, bei denen ein Ableitstrom fließt. Wenn dieser Mindeststrom fließt, kann man sicher sein, dass das Prüfobjekt auch an Spannung liegt.
• Bei einer DC-Prüfspannung ist der Ableitstrom sehr niedrig. Hier lässt sich die Kontaktüberwachung aber über die Messung des Ladestroms zu Beginn der Hochspannungsprüfung durchführen.
• Messung der am Prüfobjekt tatsächliche anliegenden Spannung. Dazu werden zwei zusätzliche Sense-Leitungen ergänzend zu den Prüfleitungen mit dem Prüfobjekt verbunden. Häufig wird diese Art der Messung auch Vierleitermessung genannt. Über die beiden Sense-Leitungen erfolgt die Messung der am Prüfobjekt tatsächlich anliegenden Hochspannung. Diese Spannung wird mit einem Vorgabewert verglichen. Deshalb nennen wir dieses Kontrollverfahren Spannungsrückmessung.

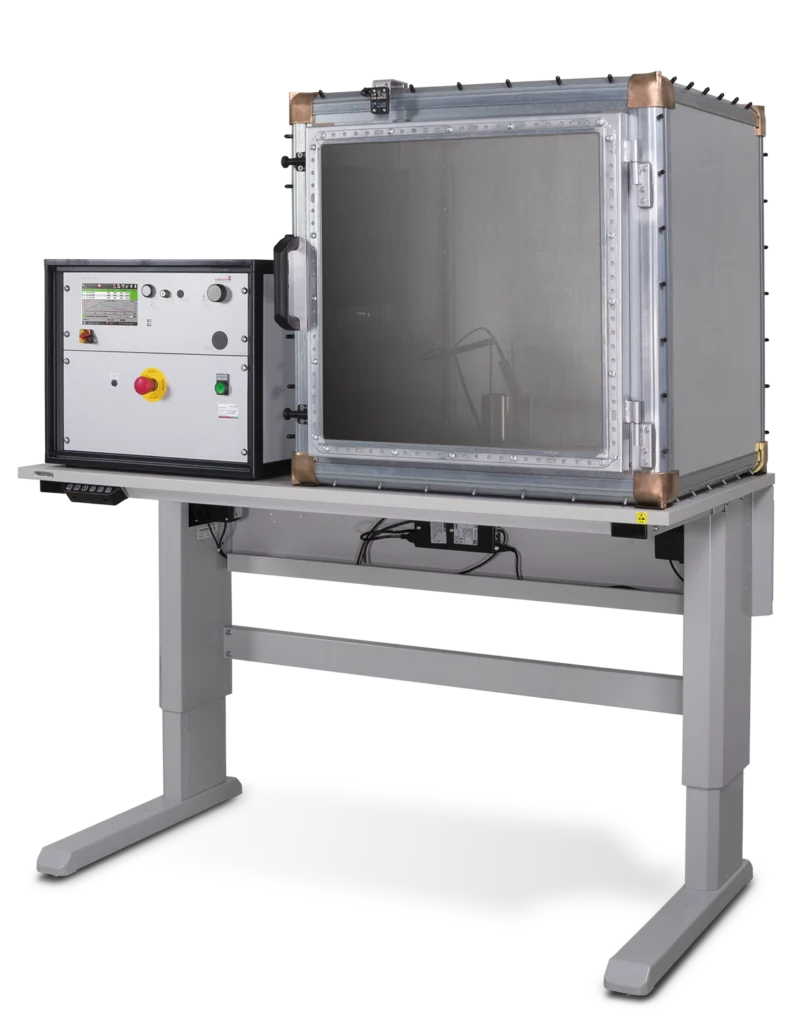

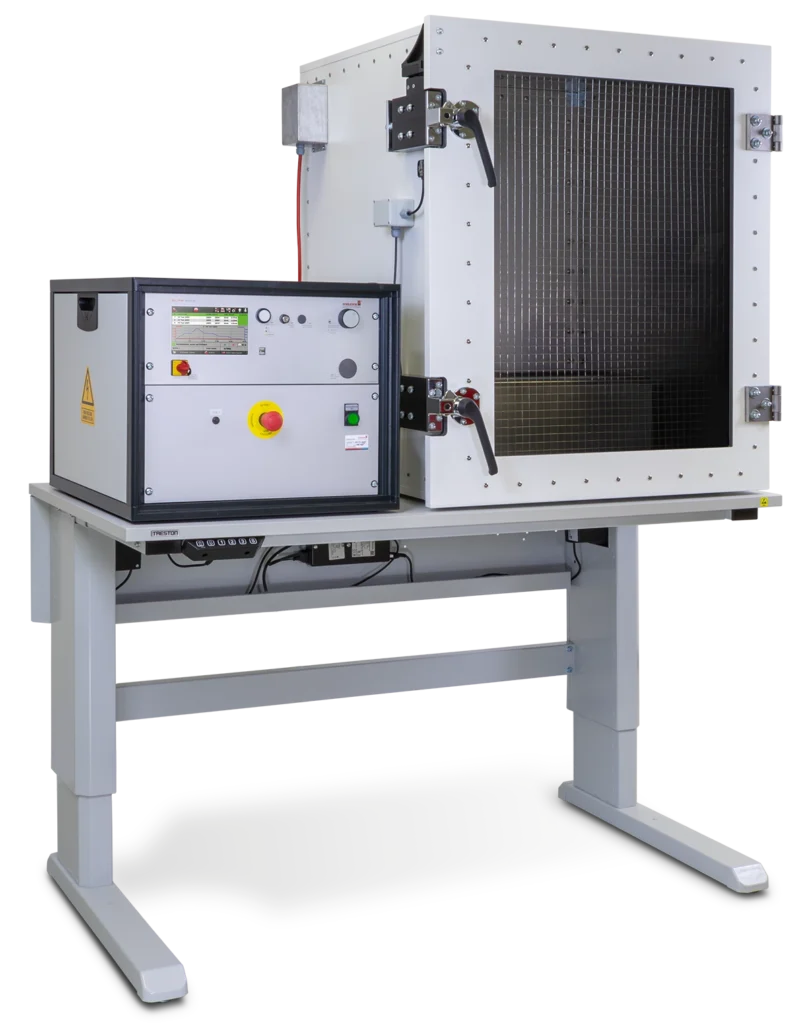

Die Anforderungen an ein Standard-Hochspannungsprüfgerät.

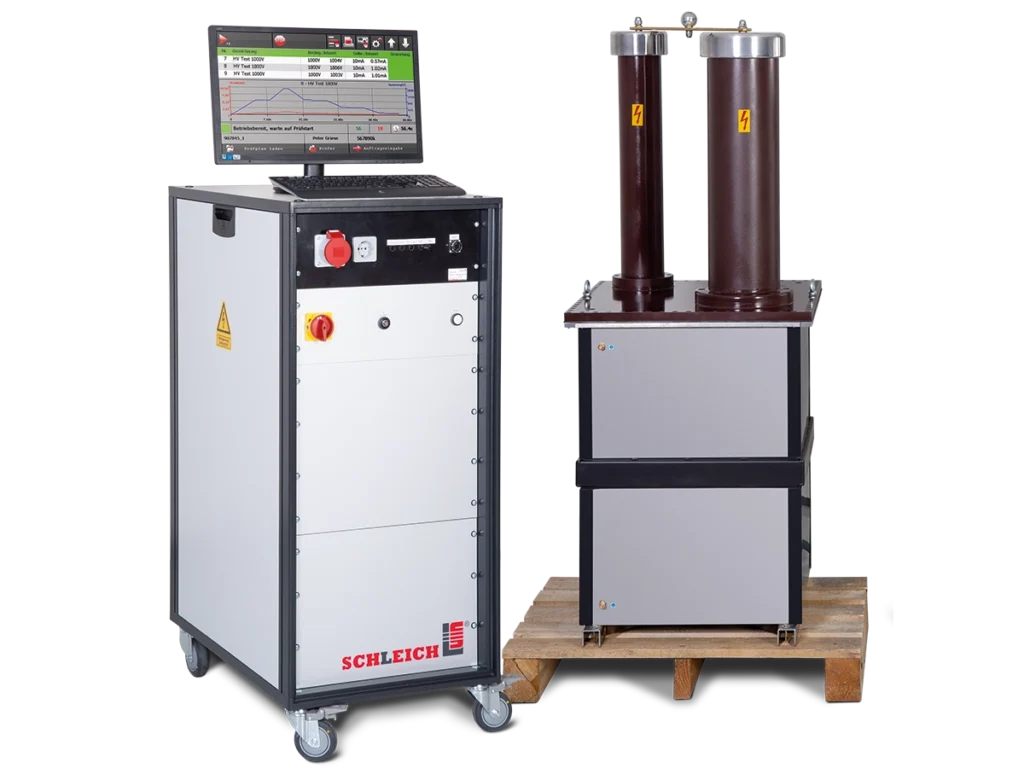

In vielen nationalen und internationalen Normen ist eine Leistung von > 500 VA bei einem Dauerstrom von 100 mA AC sowie einem Kurzschlussstrom von 200 mA AC vorgeschrieben. Typische maximale Prüfspannungen sind 3.000 V oder 6.000 V.

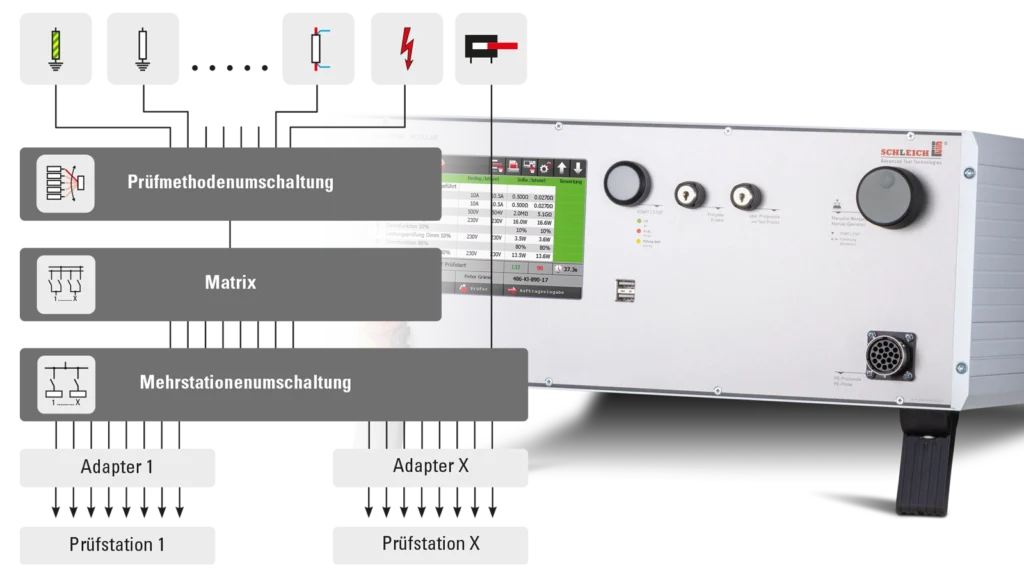

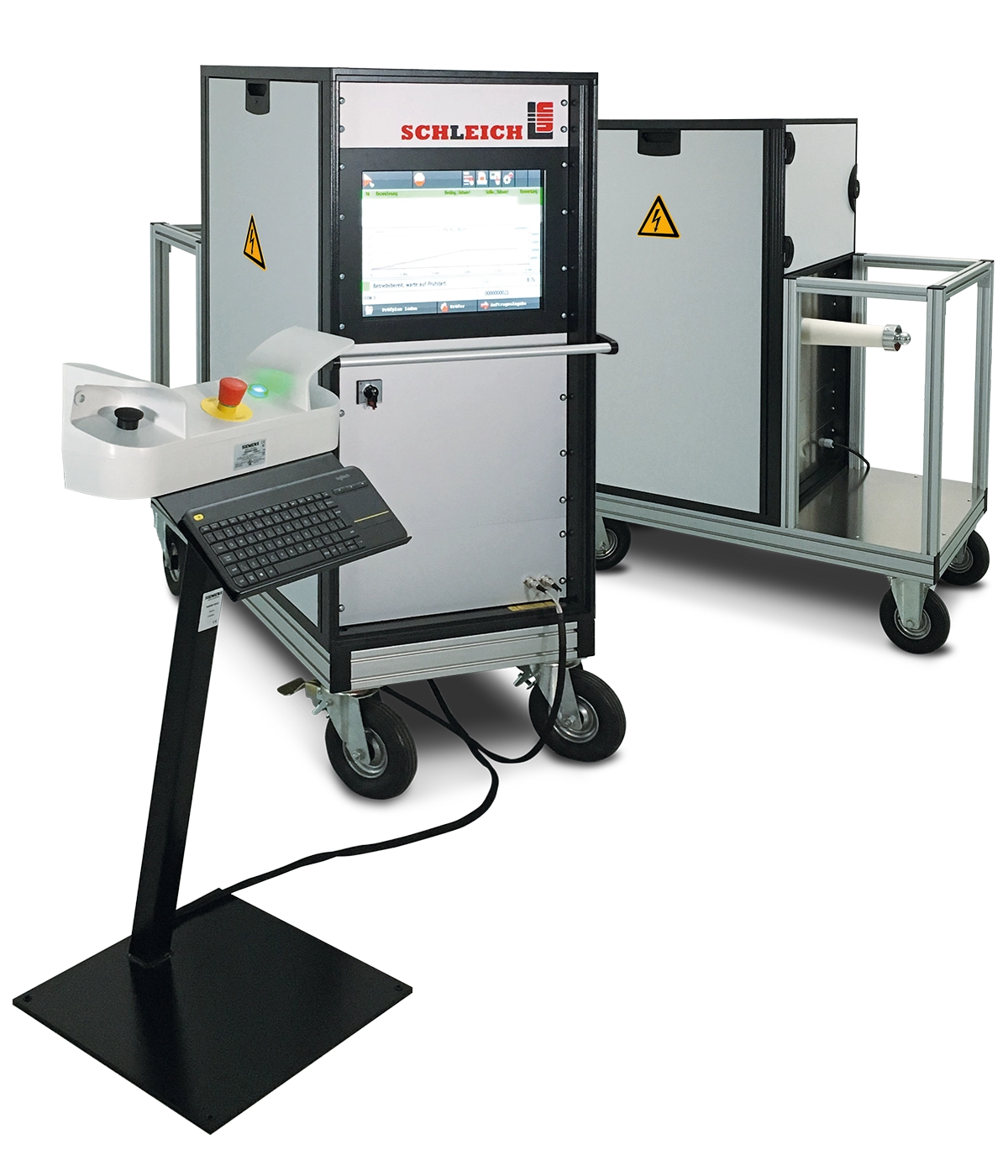

SCHLEICH-Hochspannungsprüfgeräte sind mit einer reaktionsschnellen, elektronischen Hochspannungsquelle ausgestattet. Diese erlaubt das präzise, sequenzielle Abfahren von Spannungsprofilen.

SCHLEICH-Hochspannungsprüfgeräte basieren auf über 30 Jahren Erfahrung. Von Anfang an war die Messtechnik nicht analog, sondern digital ausgelegt. Grundsätzlich kommen stets modernste Technologien zur Anwendung.
