Prüfkabinen

Key-Facts

Perfekter Berührungsschutz.

Mechanisch solide und langlebige Konstruktionen
Integrierte Ergebnisleuchte
Platz für Klemmen und Kontaktierungen
Automatischer Start nach dem Schließen der Prüfhaube
Sofortige Unterbrechung beim Öffnen der Prüfhaube während der Prüfung
Zweikanalige Sicherheitsendschalter
Performance Level bis PL e
Transparente Prüfhaube zur Beobachtung des Prüfobjektes während der Prüfung

Optional Haubenverriegelung

Sonderlösungen für Einbauten
Sonderlösungen für den Einbau von manuellen Kontaktierungen

Varianten

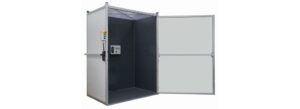

Prüfkabine PKT-1500-1500-2077

test cover type	test cabin
performance level (PL)	reachable up to PL e; dual-channel monitoring
rated voltage	max. 6 kV AC / 8 kV DC
LED result lights	GO / NO GO - integrated in the test area
automatic opening	not possible
automatic guard closing	not possible
guard locking during the test	optional, pneumatic or electric
carrying capacity of the base	2000 kg / 4400 lbs
CAD data available	yes, on request
delivery	order-related manufacturing
Test cabin	with protection door

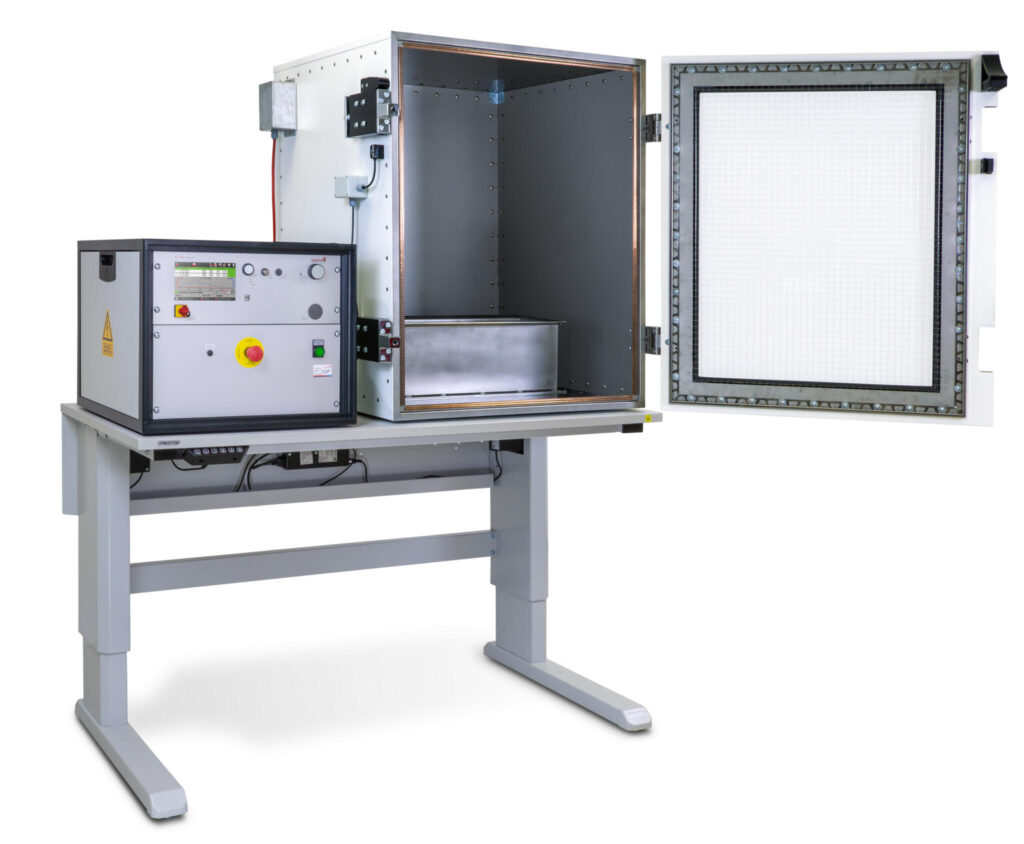

Hochspannungs-Prüfkabine PKT-HV-760-700-955

test cover type	test cabin
performance level (PL)	reachable up to PL e; dual-channel monitoring
rated voltage	max. 50 kV AC/ 70 kV DC
automatic opening	not possible
automatic guard closing	not possible
guard locking during the test	2 easy-to-use clamping bolts
carrying capacity of the base	150 kg / 330 lbs
table frame	optional, electric height adjustment
installed on rolling container	not possible
CAD data available	yes, on request
delivery	order-related manufacturing
Air extractor (ozone)	optional

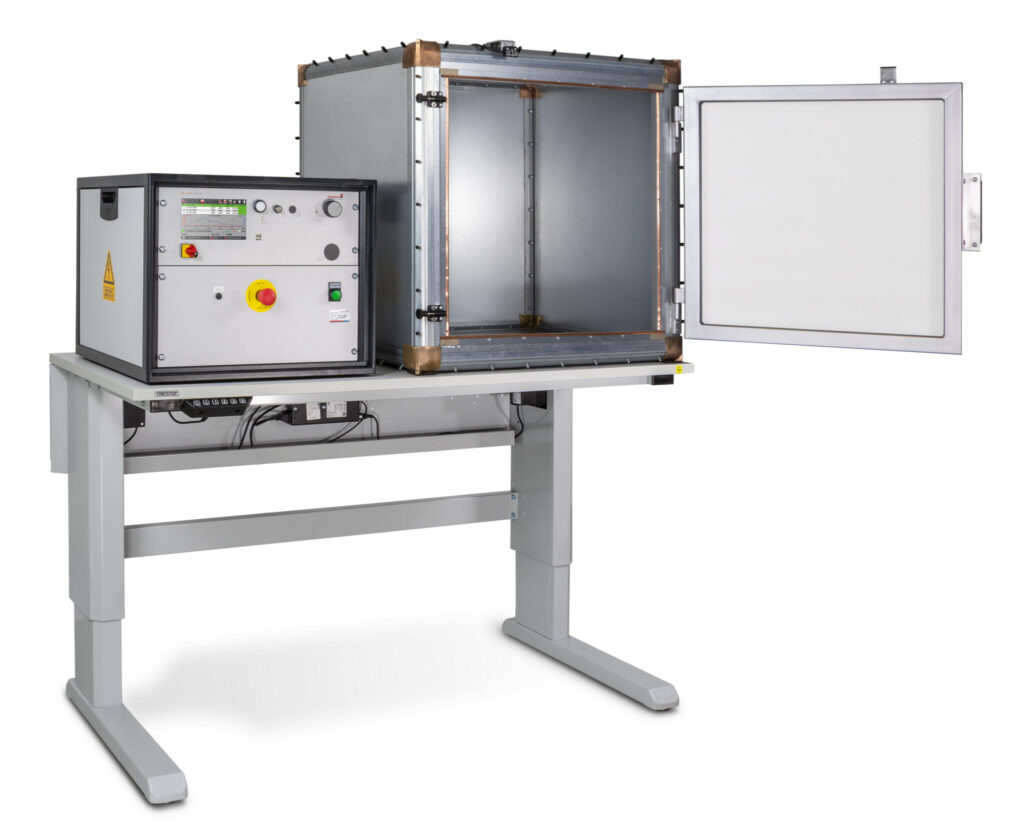

Hochspannungs-Prüfkabine PKT-PD-720-650-740

test cover type	test cabin
performance level (PL)	reachable up to PL e; dual-channel monitoring
rated voltage	max. 50 kV AC/ 70 kV DC
automatic opening	not possible
automatic guard closing	not possible
guard locking during the test	2 easy-to-use latches
carrying capacity of the base	150 kg / 330 lbs
table frame	optional, electric height adjustment
installed on rolling container	not possible
CAD data available	yes, on request
delivery	order-related manufacturing

Beschreibung

Schutzvorrichtung mit zwangläufigem Berührungsschutz.

SCHLEICH-Prüfkabinen sind eine grundsolide, langlebige Anschaffung zur Gefährdungsverminderung des Bedieners. Ergonomie und Zuverlässigkeit stehen dabei im Vordergrund.

Bei Prüfkabinen schützt eine Tür vor der Berührung des Prüfobjekts. Die leichtgängige Schutztür aus bruchsicherem, transparentem Kunststoff deckt das Prüfobjekt ab und ermöglicht eine optische Kontrolle während der Prüfung. Prüfungen sind nur bei geschlossener Schutztür möglich. Der Zustand der Schutztür wird fortlaufend durch einen der Norm entsprechenden, sicherheitstechnisch zugelassenen, zweikreisigen Sicherheitsendschalter in Verbindung mit einem Sicherheitsauswertungsmodul überwacht. Das entspricht den Vorgaben zum zwangläufigen Berührungsschutz.

Das Schließen der Prüfkabine startet den Prüfablauf. Das Öffnen bei laufender Prüfung führt zum sofortigem Abbruch. Die Spannung wird freigeschaltet und das Prüfobjekt entladen. Ergänzbar ist eine Sicherheitsverriegelung, die während des Prüfens das Öffnen verhindert.

Eine komplette Isolierung verhindert die Spannungsverschleppung nach außen. Das Bedienpersonal ist optimal geschützt. Um empfindliche Prüfobjekte vor elektrostatischer Auf-und Entladung zu schützen sind Prüfkabinen aus ESD-Materialien gegen Aufpreis erhältlich.
