Hochspannungsprüfpistolen

Sicheres Prüfen mit Hochspannung

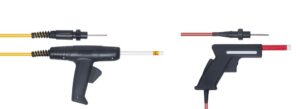

Mit der Hochspannungs-Prüfpistole erfolgt bei der manuellen Hochspannungsprüfung die Kontaktierung des Prüfobjekts. Für die verschiedensten Anwendungsfälle stehen unterschiedliche Versionen und Kabellängen zur Verfügung.

Key-Facts

Sicherheit steht an erster Stelle.

  • Sicherheitsprüfpistolen bis 10 kV und 12 kV
  • Sicherheitsprüfpistolen mit integriertem Starttaster im „Fingerzug“
  • Sicherheitsprüfpistolen mit integriertem Starttaster in der drucksensitiven Prüfspitze
  • Sicherheitsprüfpistolen in Vierleitertechnik
  • Verschiedene Kabellängen

Varianten

HV-Sicherheitsprüfpistole, 10 kV DC / 8 kV AC, 2 m

for following testersGLP1-g, GLP2-BASIC, GLP2-MODULAR, GLP3
cable length2 m
cable coloryellow
test voltagemax. 10 kV DC, 8 kV AC - 50-60 Hz
currentmax. 1 A
number of poles 1-pole

HV-Sicherheitsprüfpistole, 10 kV DC / 8 kV AC, 4 m

for following testersGLP1-g, GLP2-BASIC, GLP2-MODULAR, GLP3
cable length4 m
cable coloryellow
test voltagemax. 10 kV DC, 8 kV AC - 50-60 Hz
currentmax. 1 A
number of poles 1-pole

HV-Sicherheitsprüfpistole, 10 kV DC / 8 kV AC, 6 m

for following testersGLP1-g, GLP2-BASIC, GLP2-MODULAR, GLP3
cable length6 m
cable coloryellow
test voltagemax. 10 kV DC, 8 kV AC - 50-60 Hz
currentmax. 1 A
number of poles 1-pole

HV-Sicherheitsprüfpistole, 10 kV DC / 8kV AC, 10 m

for following testersGLP1-g, GLP2-BASIC, GLP2-MODULAR, GLP3
cable length10 m
cable coloryellow
test voltagemax. 10 kV DC, 8 kV AC - 50-60 Hz
currentmax. 1 A
number of poles 1-pole

HV-Sicherheitsprüfpistole, 8 kV AC, 2 m

for following testersGLP1-g, GLP2-BASIC, GLP2-MODULAR
cable length2 m
cable colorred
test voltagemax. 10 kV DC, 8 kV AC - 50-60 Hz
currentmax. 1 A
number of poles 1-pole

HV-Sicherheitsprüfpistole, 8 kV AC, 5 m

for following testersGLP1-g, GLP2-BASIC, GLP2-MODULAR
cable length5 m
cable colorred
test voltagemax. 10 kV DC, 8 kV AC - 50-60 Hz
currentmax. 1 A
number of poles 1-pole

HV-Sicherheitsprüfpistole, 8 kV AC, 10 m

for following testersGLP1-g, GLP2-BASIC, GLP2-MODULAR
cable length10 m
cable colorred
test voltagemax. 10 kV DC, 8 kV AC - 50-60 Hz
currentmax. 1 A
number of poles 1-pole

HV-Sicherheitsprüfpistole, 8 kV AC mit Starttaster, 2 m

for following testersGLP1-g, GLP2-BASIC, GLP2-MODULAR
cable length2 m
cable colorred
test voltagemax. 10 kV DC, 8 kV AC - 50-60 Hz
currentmax. 1 A
number of poles 1-pole

HV-Sicherheitsprüfpistole, 8 kV AC mit Starttaster, 5 m

for following testersGLP1-g, GLP2-BASIC, GLP2-MODULAR
cable length5 m
cable colorred
test voltagemax. 10 kV DC, 8 kV AC - 50-60 Hz
currentmax. 1 A
number of poles 1-pole

HV-Sicherheitsprüfpistole, 8 kV AC mit Starttaster, 10 m

for following testersGLP1-g, GLP2-BASIC, GLP2-MODULAR
cable length10 m
cable colorred
test voltagemax. 10 kV DC, 8 kV AC - 50-60 Hz
currentmax. 1 A
number of poles 1-pole

HV-Sicherheitsprüfpistole, 2-polig, 10 kV DC / 8 kV AC, 2 m

for following testersGLP1-g, GLP2-BASIC, GLP2-MODULAR, GLP3
cable length2 m
cable colorblue
test voltagemax. 10 kV DC, 8 kV AC - 50 Hz
currentmax. 1 A
push buttonintegrated
number of poles 2-pole

HV-Sicherheitsprüfpistole, 2-polig, 10 kV DC / 8 kV AC, 4 m

for following testersGLP1-g, GLP2-BASIC, GLP2-MODULAR, GLP3
cable length4 m
cable colorblue
test voltagemax. 10 kV DC, 8 kV AC - 50 Hz
currentmax. 1 A
number of poles 2-pole
push buttonintegrated

HV-Sicherheitsprüfpistole, 2-polig, 10 kV DC / 8 kV AC, 6 m

for following testersGLP1-g
cable length6 m
cable colorblue
test voltagemax. 10 kV DC, 8 kV AC - 50 Hz
currentmax. 1 A
number of poles 2-pole
push buttonintegrated

HV-Sicherheitsprüfpistole, 2-polig, 10 kV DC / 8 kV AC, 10 m

for following testersGLP1-g
cable length10 m
cable colorblue
test voltagemax. 10 kV DC, 8 kV AC - 50 Hz
currentmax. 1 A
number of poles 2-pole
push buttonintegrated

HV-Sicherheitsprüfpistole, 15 kV DC / 12 kV AC, 2,5 m

for following testersGLP1-g, GLP2-MODULAR
cable length2.5 m
connectionspecial plug for 15 kV DC/12 kV AC connection socket
test voltagemax. 15 kV DC, 12 kV AC - 50 Hz
currentmax. 200 mA

HV-Sicherheitsprüfpistole, 15 kV DC / 12 kV AC, 6 m

for following testersGLP1-g, GLP2-MODULAR
cable length6 m
connectionspecial plug for 15 kV DC/12 kV AC connection socket
test voltagemax. 15 kV DC, 12 kV AC - 50 Hz
currentmax. 200 mA
order number40003237

Beschreibung

Manuell mit Hochspannung sicher prüfen.

Mit Hochspannungsprüfpistolen erfolgt bei der manuellen Hochspannungsprüfung die Kontaktierung des Prüfobjektes.

Es stehen für verschiedene Aufgaben unterschiedliche Hochspannungsprüfpistolen zur Verfügung.

Sicherheits-Hochspannungsprüfpistolen ermöglicht das sichere, manuelle Abtasten einzelner Prüfpunkte.

Die Prüfspitze aus nahezu verschleißfreiem Wolfram garantiert eine lange Lebensdauer. Zusätzlich wird die Prüfspitze durch ein lichtbogenbeständiges Teflonrohr geschützt.

Der Griffabzug ist gegen versehentliches Betätigen gesichert.

Technik

Die Technik im Überblick.

Hochspannungsprüfsonde für Prüfgeräte mit 3mA Sicherheitsstrombegrenzung

  • Kabellänge 2 m
  • Prüfspannung AC 1,5 kV
  • Prüfspannung DC 2 kV

Hochspannungsprüfpistole mit Griffabzug zum Herausfahren der Prüfspitze



  • Kabellänge 2, 4, 6, 8, 10 m
  • Prüfspannung AC 8 kV
  • Prüfspannung DC 10 kV
  • Hochspannung wird nicht durch den Handgriff geleitet
  • Prüfspitzendurchmesser nur 1,6 mm

Hochspannungsprüfpistole mit Griffabzug zum Herausfahren der Prüfspitze und Schalter am Griffabzug

  • Kabellänge 2, 4, 6, 10 m
  • Prüfspannung AC 8 kV
  • Prüfspannung DC 10 kV

Hochspannungsprüfpistole mit Griffabzug zum Herausfahren der Prüfspitze und integriertem Drucktaster


Der Start der Prüfung wird dadurch ausgelöst, indem die herausgefahrene Prüfspitze gegen das Prüfobjekt gedrückt wird.
Dadurch wird intern in der Prüfpistole ein Schalter aktiviert. Sobald die Schalter in beiden Pistolen aktiviert sind, startet die Prüfung.

  • Kabellänge 2, 4, 6, 10 m
  • Prüfspannung AC 8 kV
  • Prüfspannung DC 10 kV

Hochspannungsprüfpistole mit Griffabzug zum Herausfahren der Prüfspitze

  • Kabellänge 2, 6, 10 m
  • Prüfspannung AC 12 kV
  • Prüfspannung DC 15 kV

Hochspannungskabel mit Anschlussstecker

  • Kabellänge 2, 4, 6, 8, 10 m
  • Prüfspannung AC 8 kV
  • Prüfspannung DC 10 kV

Hochspannungskabel mit Anschlussstecker und Krokodilklemme

  • Kabellänge 2, 4, 6 m
  • Prüfspannung AC 8 kV
  • Prüfspannung DC 10 kV

Anwendungen

Hochspannungsprüfung mit Sicherheitsprüfpistolen.


Unsere Sicherheitsprüfpistolen sind wahlweise mit oder ohne integrierten Starttaster erhältlich.
Das Bild zeigt eine Ausführung ohne Starttaster. Zum Starten ist deshalb entweder der Starttaster auf der Gerätefront oder ein Fußtaster zu betätigen.



Impressionen

60204-Prüfung an einem Schaltschrank

Schleich_Prüfpistolen1

  • Einhandbedienung mit Freigabe durch ein Bedienpanel
  • Prüfung zwischen der Pistole und Masse
  • Prüfung von
    • Schutzleiterwiderstand mit 10 A
    • Isolationswiderstand
    • Hochspannung AC oder DC

Hochspannungsprüfung

Schleich_Prüfpistolen2

  • Zwei Prüfpistolen

Hochspannungsprüfung über Adapter

Schleich_Prüfpistolen3

  • Adapter zum Anschließen des Steckers vom Prüfobjekt
  • Kontaktierpads auf dem Adapter zum Andrücken der Prüfpistolen

Hochspannungsprüfung an einem Motor

Schleich_Prüfpistolen4

  • Körperschlussprüfung zwischen Wicklung und Motorgehäuse

Hochspannungsprüfgerät integriert in einen mobilen Caddy

Schleich_Prüfpistolen5

  • Ideal für mobilen Einsatz
  • Integriertes Ablagefach rechts neben dem Prüfgerät
