Kelvinzangen

Varianten

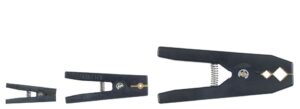

Kelvinzange 4023184 Opening width 10mm/0.4 inch Pressure intensity 20 N 4-wire-technology yes Mesuring leads pluggable yes Dimensions (L x H x W) 90 x 35 x 13 mm /3.5 x 1.4 x 0.5 inch

Kelvinzange 4023122 Opening width 20 mm/0.8 inch Pressure intensity 30 N 4-wire-technology yes Mesuring leads pluggable yes Dimensions (L x H x W) 165 x 41(65) x 20 mm /6.5 x 1.6 (2.6) x 0.8 inch

Kelvinzange 4023109 Opening width 20 mm/0.8 inch Pressure intensity 30 N 4-wire-technology yes Mesuring leads pluggable yes Dimensions (L x H x W) 255 x 95 x 25 mm /10 x3.7 x 1 inch

Beschreibung

Voraussetzung für hochgenaue Widerstandsmessung.

Kelvinzangen dienen zur optimalen Kontaktierung in Vierleitertechnik. Um auch kleinste Widerstände im uΩ- und mΩ-Bereich messen zu können, ist die Vierleitermessung eine unabdingbare Voraussetzung.

Die Vierleitermessung hat den Vorteil, dass der Widerstand der Messleitung und der Übergangswiderstand der Klemmstelle eliminiert wird. Um dies zu realisieren, sind pro Klemmstelle zwei Messleitungen notwendig. Da eine Widerstandsmessung zwischen zwei Anschlüssen – also zwischen zwei Klemmstellen stattfindet – sind also insgesamt vier Messleitungen notwendig. Daher der Begriff „Vierleitermessung“.

Weitere Details zur Vierleitermessung finden Sie auch auf unserer Homepage unter SchleichPedia.

Die besondere Konstruktion unserer Kelvinzangen (Vierleiterzangen) gewährleistet hohe Kontaktzuverlässigkeit, solide Klemmung und geringen Verschleiß im rauen Testbetrieb.

Technik

Die Technik im Überblick.

Gewindebolzen-Kelvinzange 4000437

• für Bolzendurchmesser 3-4 mm
• Leitungslänge: 2,5 m

Gewindebolzen-Kelvinzange 4000438

• für Bolzendurchmesser 4-5 mm
• Leitungslänge: 2,5 m

Gewindebolzen-Kelvinzange 4000439

• für Bolzendurchmesser 5-6 mm
• Leitungslänge: 2,5 m
