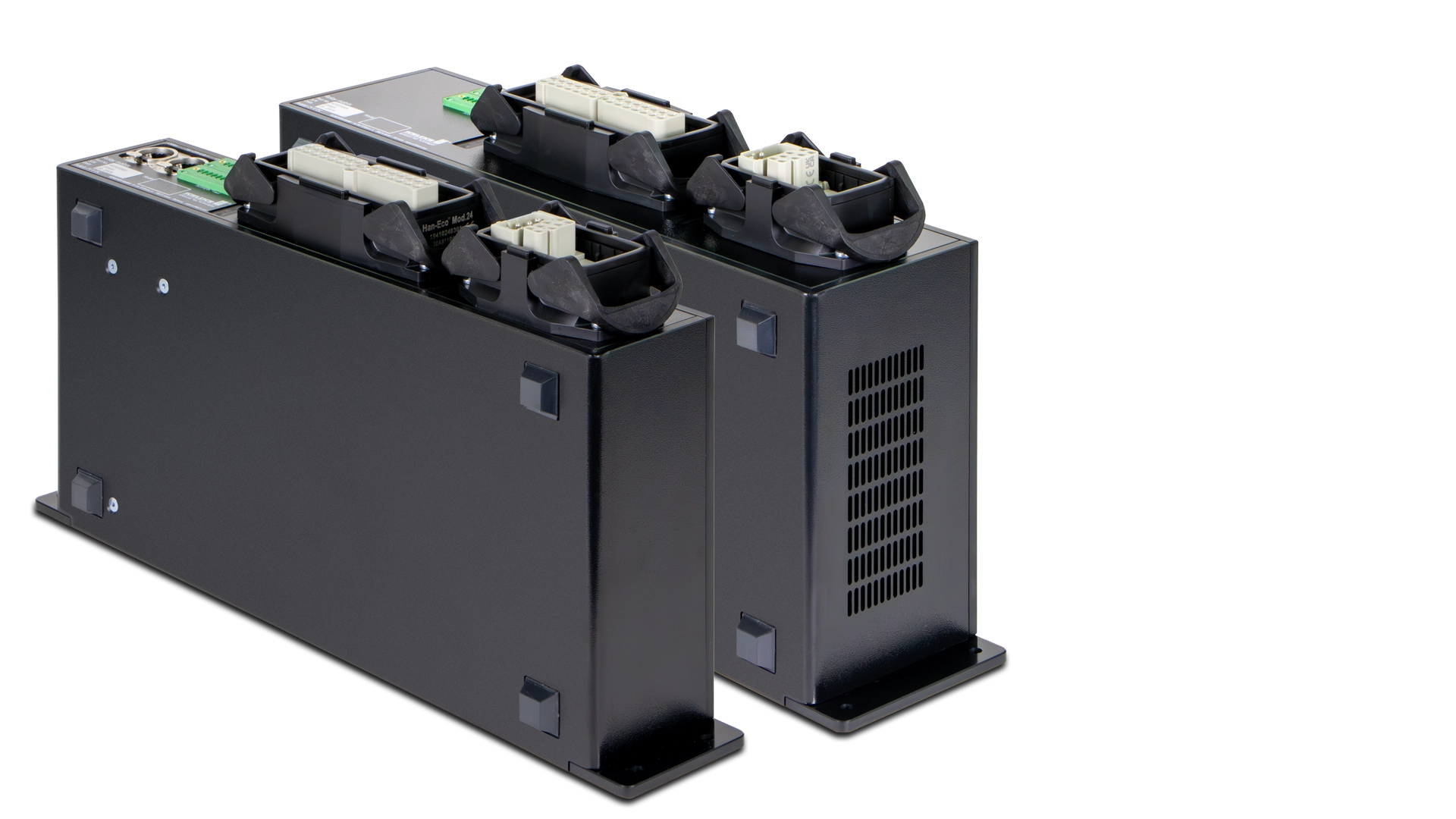

Relaismatrix-Module
Mehr Prüfpunkte? Kein Problem!
Mit den Matrix-Modulen können Sie die Standardprüfausgänge ganz einfach auf die benötigte Anzahl an Prüfpunkten vervielfältigen. Über das Prüfprogramm definieren Sie flexibel, zwischen welchen Punkten geprüft wird – ganz nach Ihren Anforderungen.
Alle Relais sind einzeln schaltbar und bieten Ihnen maximale Flexibilität bei der Kombination von Prüfpunkten. So testen Sie nicht nur zwischen zwei Punkten, sondern auch zwischen mehreren gleichzeitig – effizient und zeitsparend.
Für Ihre Sicherheit ist jeder Prüfpunkt zusätzlich mit einer schaltbaren Entladung ausgestattet. Das bedeutet: zuverlässige Prüfungen bei höchstem Schutz.
Die Key-Facts:
- Hochspannung AC bis 6 kV | DC bis 8,5 kV
- 6 / 12 / 24 Prüfpunkte in Zweileitertechnik
- 3 / 6 / 12 Prüfpunkte in Vierleitertechnik
- Integrierte Entladung
- Beliebig kaskadierbar – skalierbare Matrixlösung
- Flexible Matrixarchitektur
- Schnittstelle CAN-Bus oder digital
- Relaiszykluszählung
- Gehäusevarianten 19“-Rack, Desktop, Schaltschrank
8 Produktvarianten
Alle 8 Produktvarianten zeigen
Relaismatrix-Module: Präzision und Flexibilität für Ihre Prüfungen
Unsere Relaismatrix-Module sind die perfekte Lösung für anspruchsvolle Test- und Messanwendungen. Sie ermöglichen das präzise Schalten von Prüfpunkten, die flexible Kombination von Messkreisen und die sichere Durchführung von Hochspannungsprüfungen.
Höchste Präzision dank moderner Relais-Technologie
Je nach Anwendung setzen wir elektromechanische Relais oder Reed-Relais ein.
Besonders Reed-Relais sind ideal für das Schalten extrem niedriger Pegel – perfekt für empfindliche Signale wie Sense-Spannungen bei der Widerstandsmessung. Das bedeutet für Sie:
- Zuverlässige Messergebnisse
- Präzise Umschaltvorgänge
- Maximale Flexibilität
Zweileiter- oder Vierleitertechnik – Sie entscheiden
- Zweileitertechnik: Einfach und effizient, vergleichbar mit einem Multimeter.
- Vierleitertechnik: Unverzichtbar für präzise Widerstandsmessungen.
Zusätzliche Sense-Leitungen eliminieren den Einfluss von Relaiskontakten und Leitungswiderständen – für höchste Genauigkeit bei niederohmigen Messungen.
Prüfspannungsanlegekontrolle – Sicherheit garantiert
Bei Hochspannungsprüfungen zählt absolute Prozesssicherheit. Unsere Lösung:
- Spannungsrückmessung direkt am Prüfobjekt
- Kontaktierüberwachung für zuverlässige Prüfungen
So stellen Sie sicher, dass die Prüfspannung am DUT auch tatsächlich anliegt – für maximale Sicherheit.
Integrierte Entladung – Schutz für den Bediener
Prüfobjekte speichern nach bestimmten Prüfungen Energie. Unsere Module bieten:
- Schaltbare Entladung pro Prüfpunkt
- Automatische Entladung im Ruhezustand
- Entladung zwischen Prüfpunkten und zur Erde (PE)
Damit vermeiden Sie gefährliche Restladungen und schützen den Bediener zuverlässig.
Kaskadierung – Prüfpunkte ohne Grenzen
Benötigen Sie viele Prüfpunkte? Kein Problem:
- Beliebige Anzahl von Modulen kombinierbar
- Intelligenter Mix aus Zwei- und Vierleitertechnik möglich
Einfache Ansteuerung
Die integrierte Steuerelektronik kommuniziert über CAN-Bus mit CANopen-Protokoll – für eine nahtlose Integration in Ihr Prüfgerät.

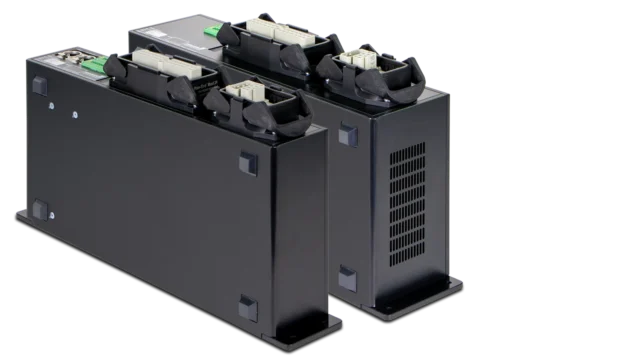

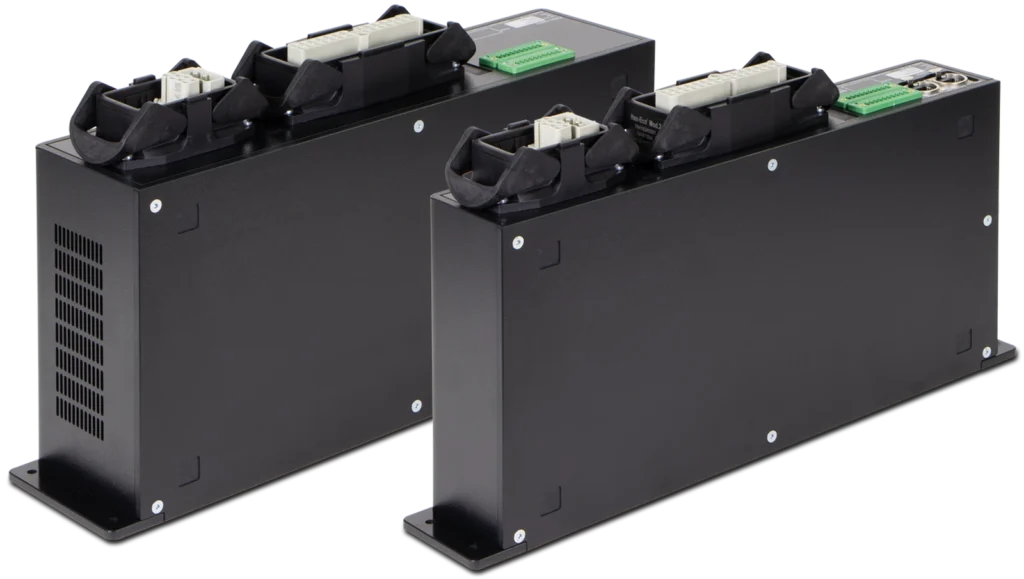

Matrix-Module zum Einbau in Schaltschränke

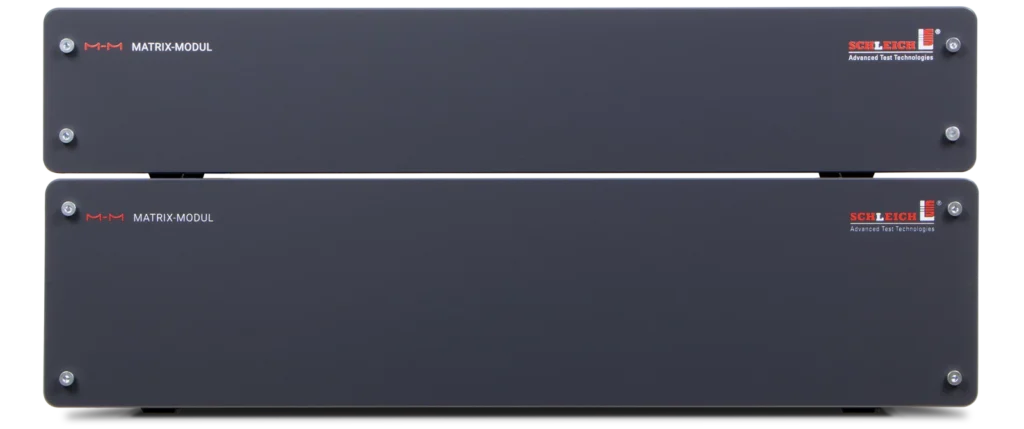

Matrix-Modul im stapelbaren Desktopgehäuse

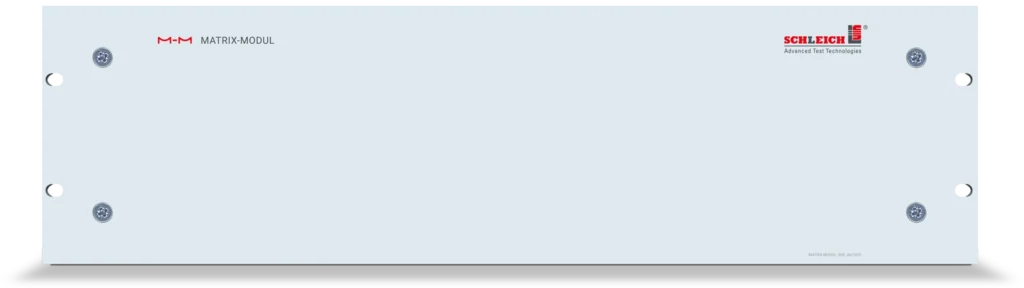

Matrix-Modul mit Frontplatte zum Einbau in 19″-Racks
Alle Fakten im Überblick
- Hochspannung AC bis 6 kV | DC bis 8,5 kV
- 6 / 12 / 24 Prüfpunkte in Zweileitertechnik
- 3 / 6 / 12 Prüfpunkte in Vierleitertechnik
- Flexible Matrixarchitektur
- Schnittstelle CAN-Bus oder digital
- Relaiszykluszählung
- Mix zwischen Zweileiter- und Vierleitertechnik
- Höchste Genauigkeit bei niederohmigen Widerständen
- Prozesssichere Hochspannungsprüfung mit Spannungsrückmessung
- Integrierte Entladung für maximale Sicherheit
- Kaskadierbare Module für beliebig viele Prüfpunkte
- Gehäusevarianten 19“-Rack, Desktop, Schaltschrank
