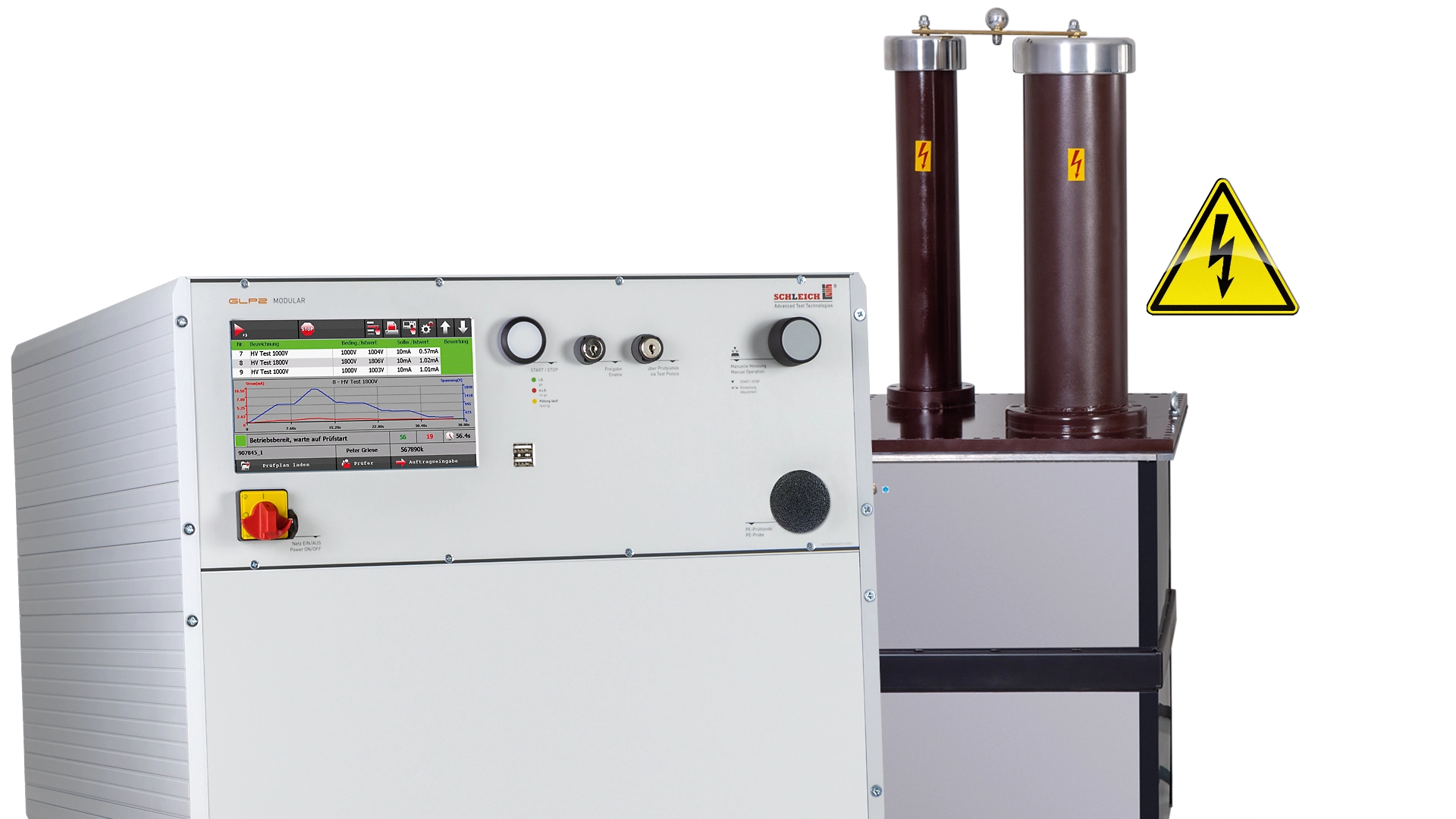

GLP2-MODULAR
Hochspannungsprüfgeräte

Das GLP2-MODULAR bietet Ihnen das umfangreichste Programm an Hochspannungsprüfgeräten, das derzeit auf dem Markt erhältlich ist. Egal ob AC, AC mit Gleichrichtung, DC mit hochstabiler Ausgangsspannung oder AC plus DC in einem Gerät kombiniert werden sollen.

Die Hochspannungsprüfgeräte dienen zur Überprüfung der elektrischen Isolationsfähigkeit und Spannungsfestigkeit (Luft- und Kriechstrecken) von elektrischen Bauteilen und Baugruppen aller Art.

Die Prüfgeräte eignen sich hervorragend für schnelle und unkomplizierte Prüfungen in der Fertigung oder im Labor. Die Prüfungen können manuell mit Sicherheitspistolen oder automatisiert durchgeführt werden.

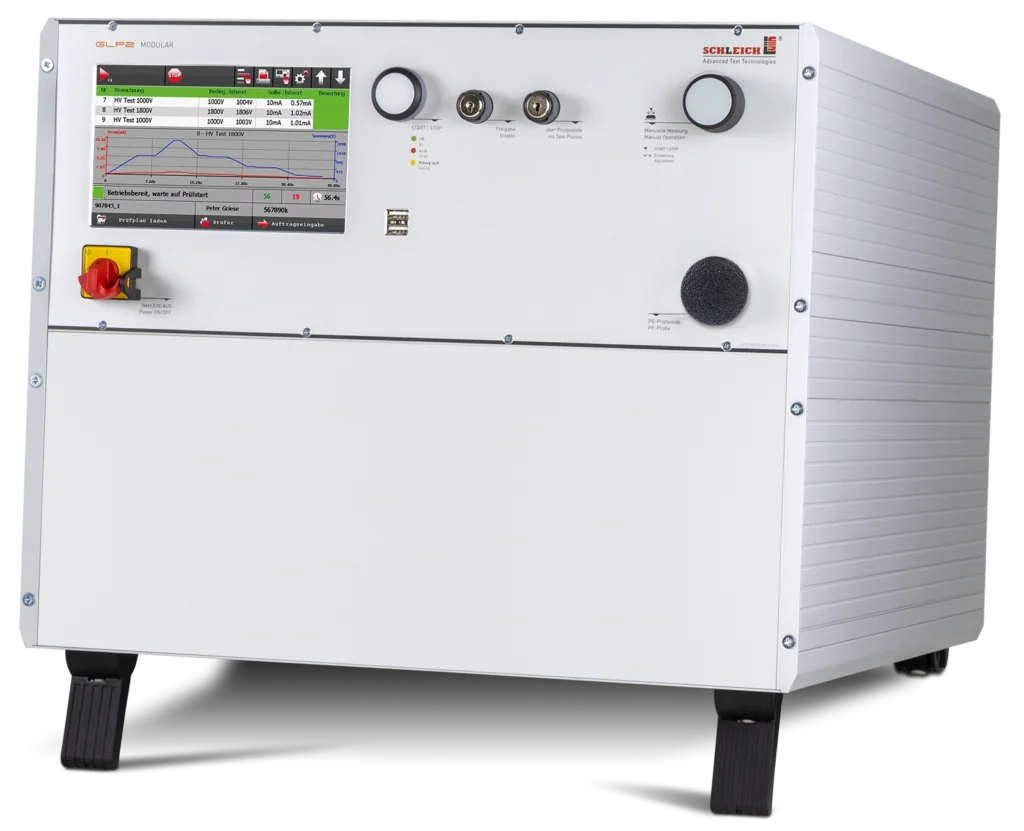

Die GLP2-MODULAR-Hochspannungsprüfgeräte fertigen wir auf Basis des SCHLEICH MODULAR CONCEPTS individuell nach Ihren speziellen Vorgaben. Je nach Anforderung kann Ihre Anwendung in einem kompakten Tischgerät, einem 19”-Einschubgerät, einem 19”-Container oder einem 19”-Industrieschrank untergebracht werden. Die Flexibilität des SCHLEICH MODULAR CONCEPTS zeigt sich nicht nur im Gehäuse, sondern auch in der Anzahl und Anordnung der Anschlüsse des Prüfgerätes. Beim 19“-Container und erst recht beim 19“-Industrieschrank können die Messanschlüsse an allen Seiten des Prüfgerätes angebracht werden. Damit werden wir allen räumlichen Anforderungen gerecht.

• Hochspannungsprüfgeräte AC
• Hochspannungsprüfgeräte AC und DC
• Hochspannungsprüfgeräte DC
• Extrem geringe Restwelligkeit bei der DC-Hochspannung
• Isolationswiderstände bei DC-Hochspannung bis 10 TΩ

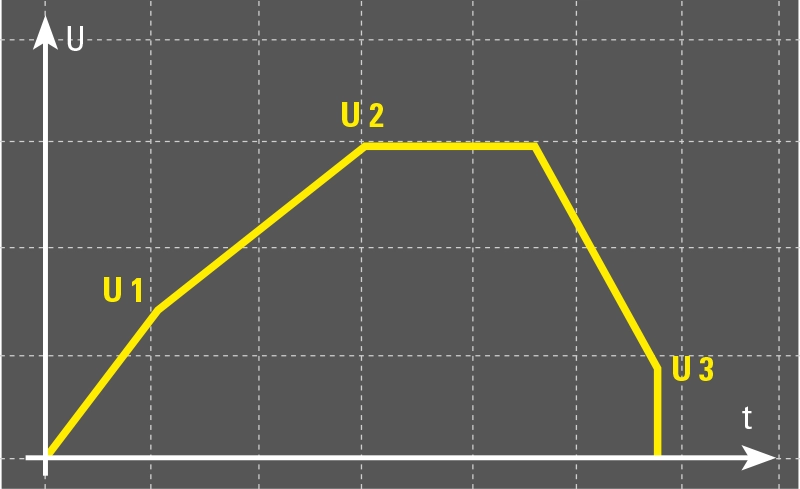

• Hochspannung mit Hoch- und Niederlauframpe

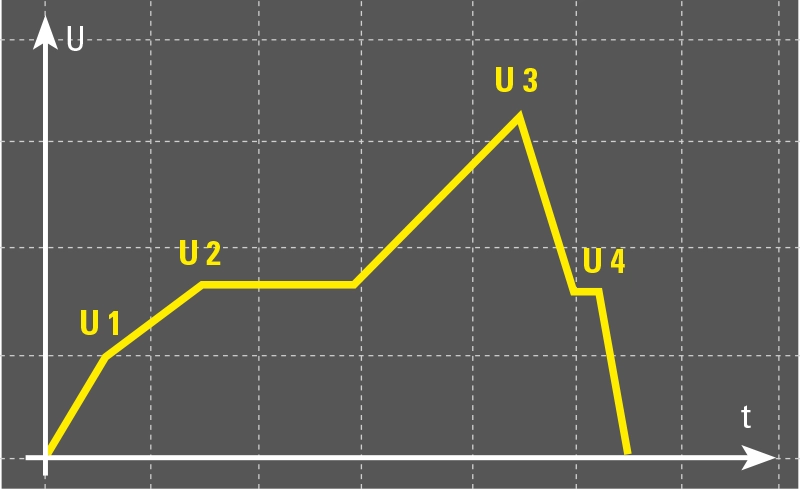

• Hochspannung mit Spannungsverlaufsprofilen

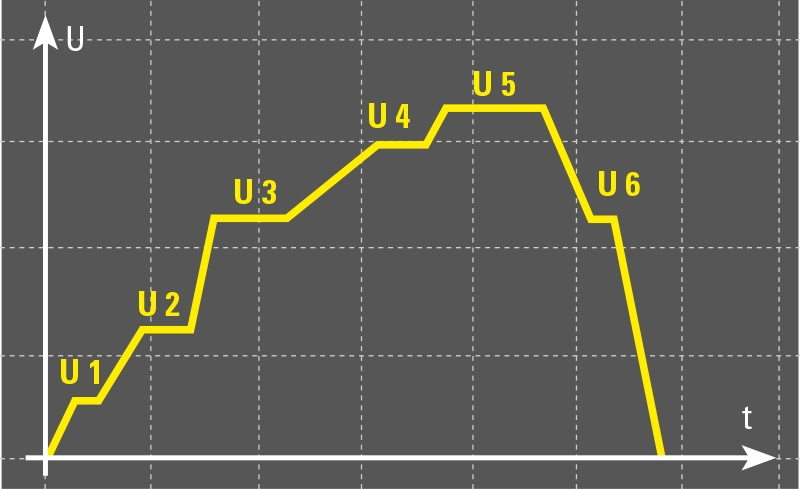

• Stufenspannungsmessung
• Schnellabschaltung bei Durchschlag
• Anzeige der Messwerte in einer Grafik
• Drei HV-Modi: Manuell, Automatik mit Zeitablauf und Brennen
• Anlegekontrolle bzw. Kabelbruchüberwachung (4-Leitertechnik)
• Minimalstromüberwachung
• Spannungsfreie Kontaktierung mit speziellen Prüfpistolen
• Nullspannungseinschaltung zum Schutz des Prüflings
• Manuelle Hochspannungsvorgabe über Drehknopf
• Elektronische Hochspannungsregelung mit sehr schnellen Rampen
• Langzeitmessungen über Stunden, Tage oder Wochen
• Archivierung der einzelnen Langzeitmesswerte
• Hochspannungsmatrix zum Umschalten zwischen verschiedenen Testpunkten
• Matrix von 1 kV bis 50 kV AC
• Zweikreisige Sicherheitseingänge, Zweihandstart
• Sicherheitskreise mit zwangsgeführten Sicherheitsrelais
• VDE 0104 konforme Einschaltsequenz
• Inklusive rückführbarem Werkskalibrierschein
• Inklusive SCHLEICH.CARE.PREMIUM

Hochspannungs-Prüfsystem für Schienenfahrzeuge

Die Prüfung von Schienenfahrzeugen kann im wahrsten Sinne des Wortes spannend sein. Spannend, weil man es mit Prüfspannungen von bis zu 80 kV zu tun hat! Und natürlich auch mit hohen Prüfströmen. Für Isolationsprüfungen an Schienenfahrzeugen werden daher große Spannungsquellen mit hoher Leistung benötigt.

Aber auch die Bauform des Hochspannungsprüfgerätes ist im Vergleich zum normalen Laboralltag eher ungewöhnlich, denn wer möchte schon direkt neben einer 80 kV-Anlage stehen? Aus diesem einleuchtenden Grund – und oft auch aus Platzgründen – bietet sich für solche Anwendungsfälle ein Splitgerät als Bauform an.

• Hochspannungstransformator mit 80.000 V AC_eff
• Isolation des Transformators mit Isolieröl
• Spannungsmessung über integrierten Hochspannungsteiler
• Prüfstrom bis zu 200 mA

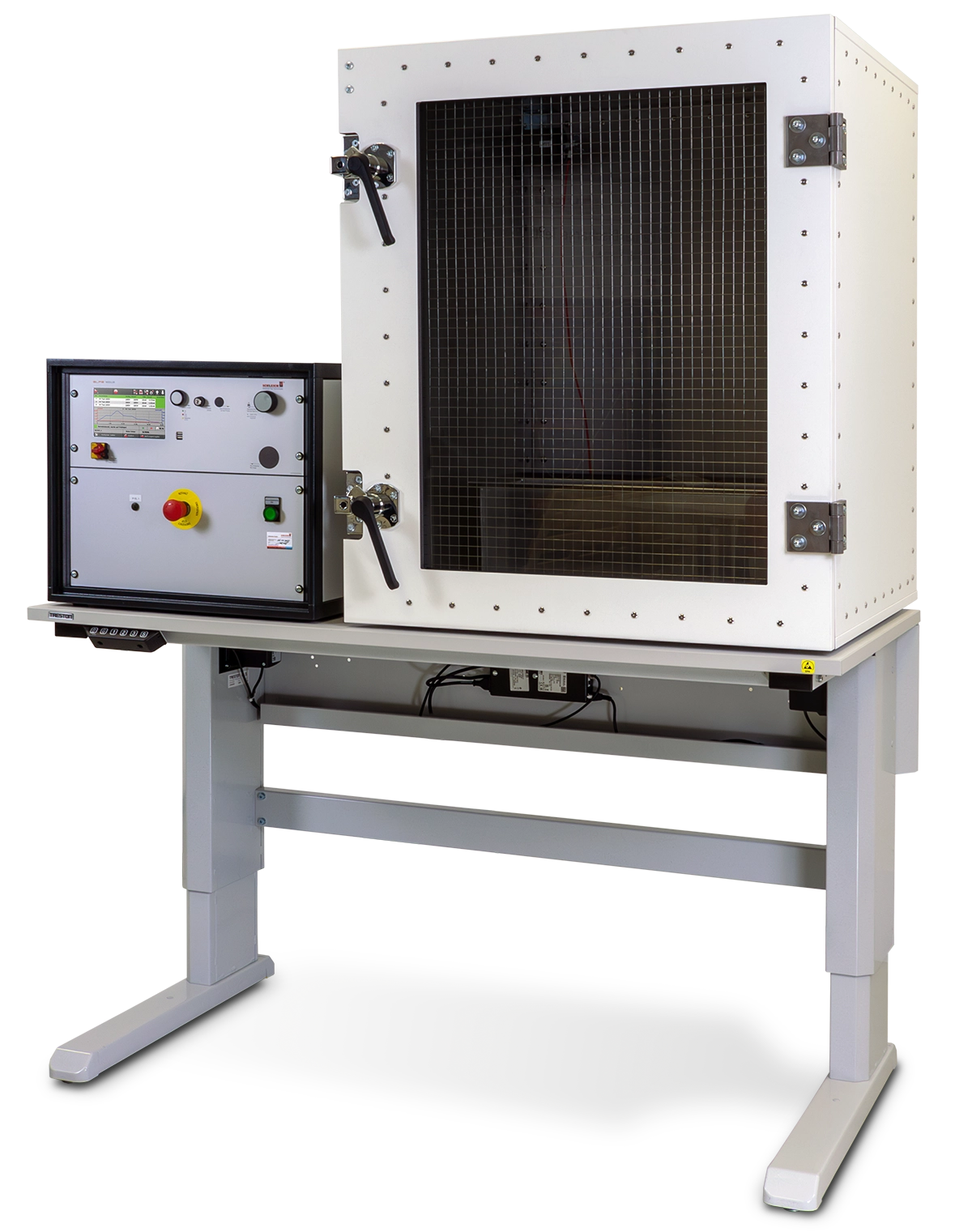

Komplettlösung mit Hochspannungsprüfkabine

Die Prüfkabine ist innen vollständig mit Metallwänden ausgekleidet, die durchgehend geerdet sind. Ein Hochspannungsüberschlag zur Innenwand wird dadurch zuverlässig nach außen abgeschirmt und sicher gegen Erde abgeleitet. Der Hochspannungstransformator ist ebenfalls einseitig mit Erde verbunden.

Die leicht zu öffnende und zu schließende Tür ist innen metallisch ausgekleidet und verfügt über ein großes Glasfenster zur Beobachtung des Prüfobjekts. Vor dem Glasfenster befindet sich ein geerdetes Drahtgitter für zusätzlichen Schutz.

Beim Schließen drückt die Tür auf umlaufende geerdete Kontaktzungen, um den Spalt zwischen Innenraum und Außenbereich sicher abzuschließen. Für maximale Sicherheit ist die Tür mit einem 2-kanaligen Sicherheitsendschalter der Sicherheitskategorie IV ausgestattet. Dadurch kann die Prüfkabine direkt und problemlos an das Prüfgerät angeschlossen werden.

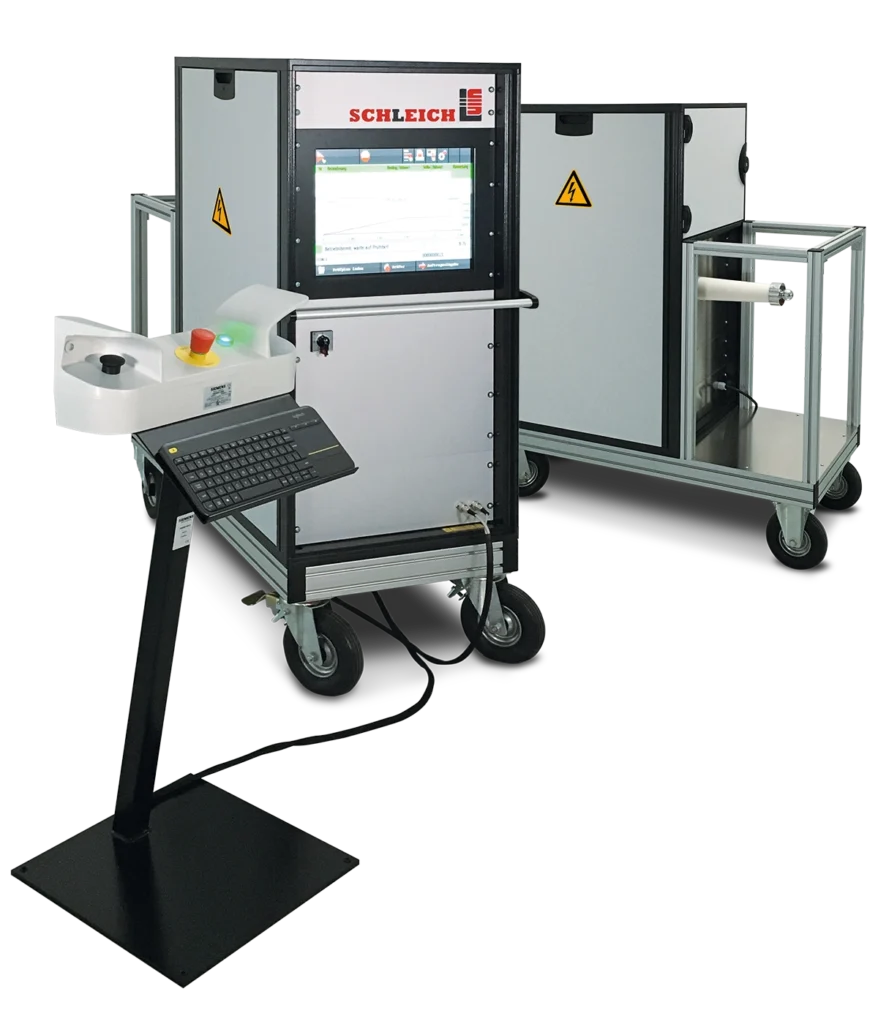

Hochspannungs-Prüfsystem für Schienenfahrzeuge

Die Hochspannungseinrichtung ist direkt in einen robusten, fahrbaren Wagen integriert. Dank der großen Rollen lässt sich die Anlage mühelos bewegen – selbst über Hindernisse wie Kabel oder Schläuche auf dem Boden.

Die Bedienung erfolgt komfortabel von der Frontseite, während die Hochspannung an der Rückseite ausgegeben wird. Bei dieser offenen Betriebsart sind geeignete Abschrankungen und umfassende Sicherheitsmaßnahmen zwingend erforderlich.
