GLP1-g
Isolationswiderstandsprüfgeräte
Prüfgeräte mit Prüfspannung DC
Die GLP1-g-Isolationsprüfgeräte dienen zur Prüfung der elektrischen Isolationsfähigkeit von elektrischen Bauteilen, Baugruppen und Geräten. Die Prüfung lässt sich manuell mit Sicherheitsprüfpistolen / Prüfspitzen oder automatisiert durchführen.
Die automatische Prüfspannungseinstellung mit Rampenprofil erfolgt elektronisch. Die Prüfspannung ist sehr präzise und dadurch bestens für Stückprüfungen als auch für Typ- und Werkstoffprüfungen geeignet.
Die Key-Facts:
- Isolationswiderstandsprüfgeräte DC bis 4 kV
- Bewertungskriterium: Isolationswiderstand
- Elektronische Prüfspannungsregelung
- Mit Sicherheitsstrombegrenzung
- Optionale Kabelbruchüberwachung in Vierleitertechnik
1 Produktvarianten
Alle 1 Produktvarianten zeigen

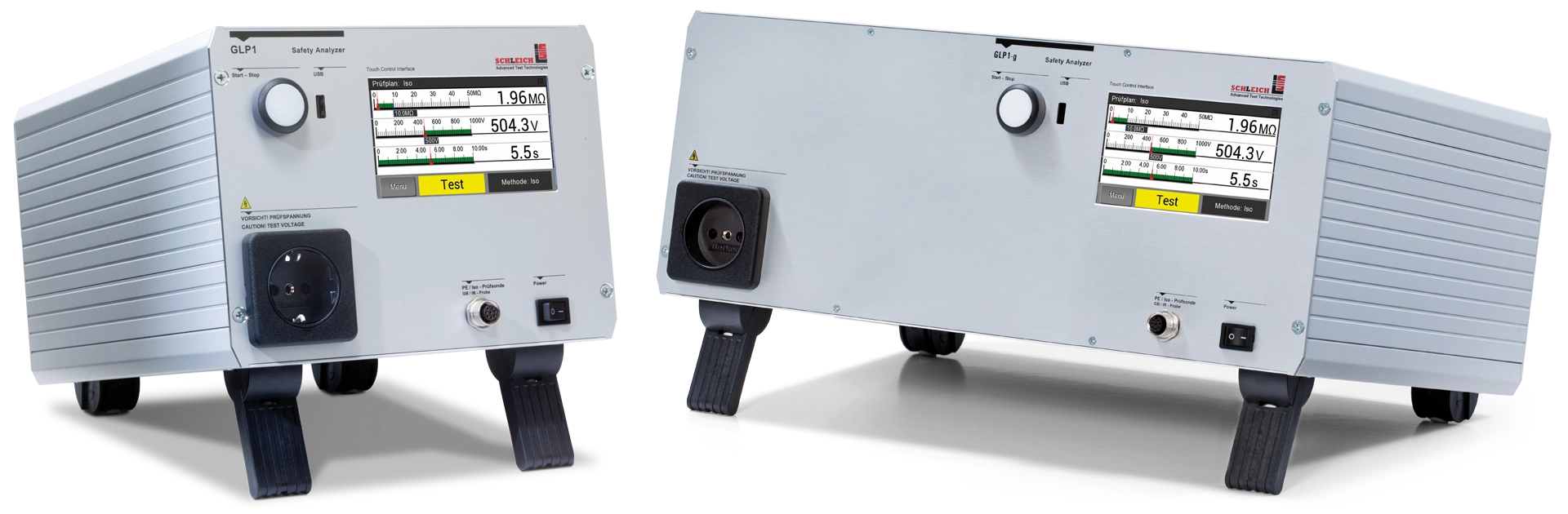

Das GLP1-g Isolationswiderstandsprüfgerät – innovativ, vielseitig und kompakt

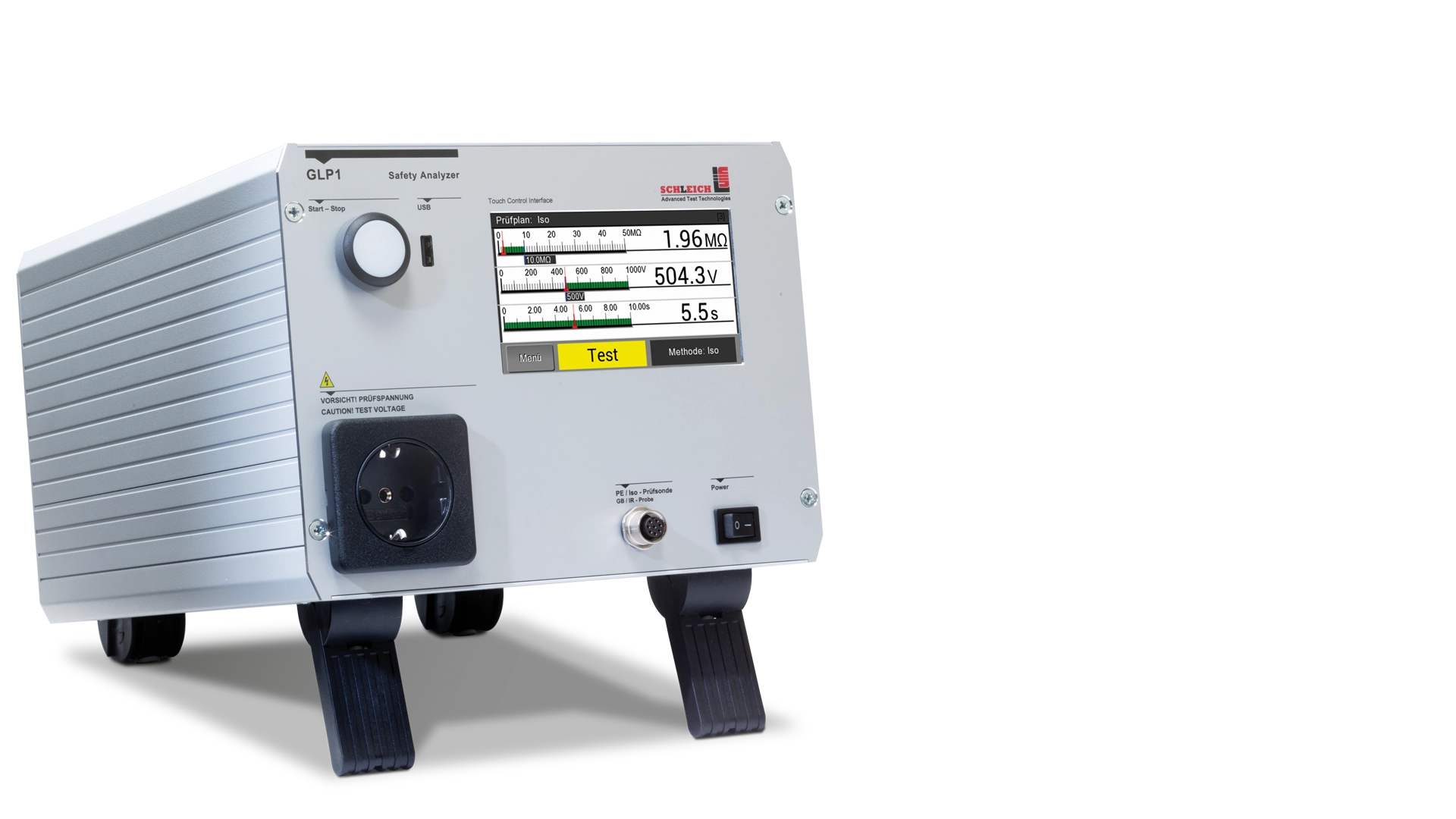

Die Prüftechnik ist in ein robustes, speziell für diese Geräteklasse entwickeltes Industriegehäuse integriert.
Für optimales Arbeiten lässt sich der Aufstellwinkel mühelos an die individuelle Arbeitssituation anpassen. Ob sitzend oder stehend, ob klein oder groß – die Blickhöhe auf das Display, die Bedienung des Prüfgerätes sowie der Anschluss des Prüfobjekts sind so immer optimal auf den jeweiligen Bediener abgestimmt.
Das GLP1-g bietet eine klare und übersichtliche Darstellung der Prüfungen. Das intuitive Bedienkonzept erleichtert den Prüfalltag enorm. Das übersichtliche Touchdisplay ist perfekt in die Front integriert und bietet Ihnen die Funktionalität, die Sie heute von einem modernen Prüfgerät erwarten dürfen.

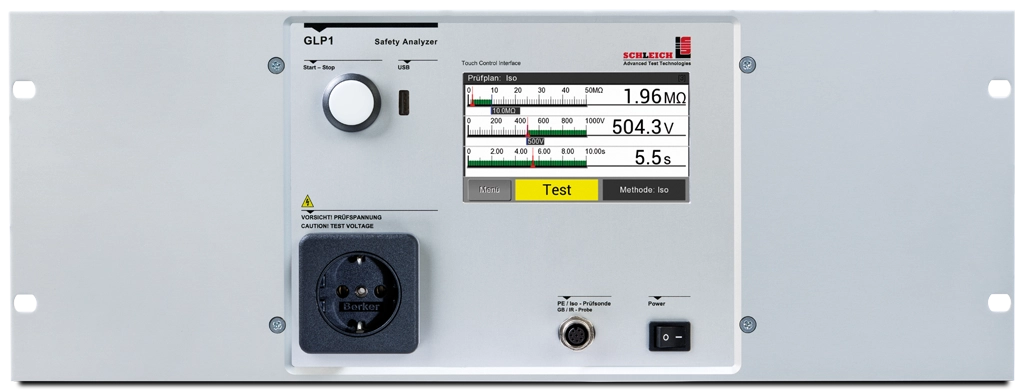

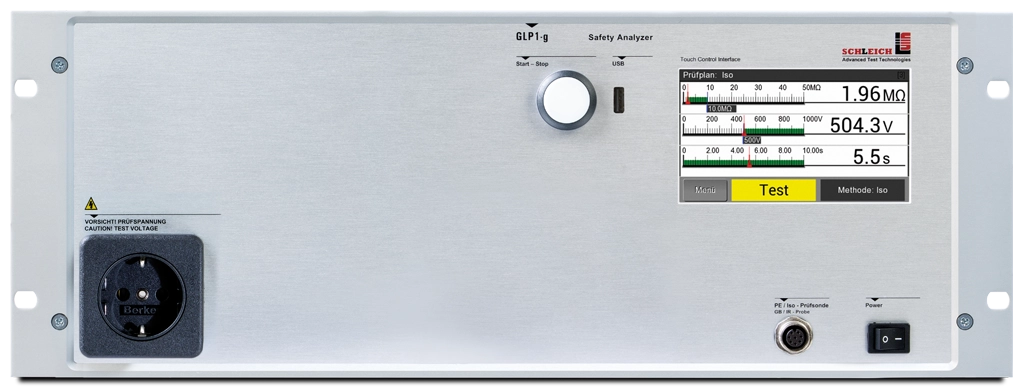

Abhängig von der Ausstattungsvariante basieren die Geräteabmessungen auf einem robusten und kompakten ½ 19″- oder 19″-Gehäuse.

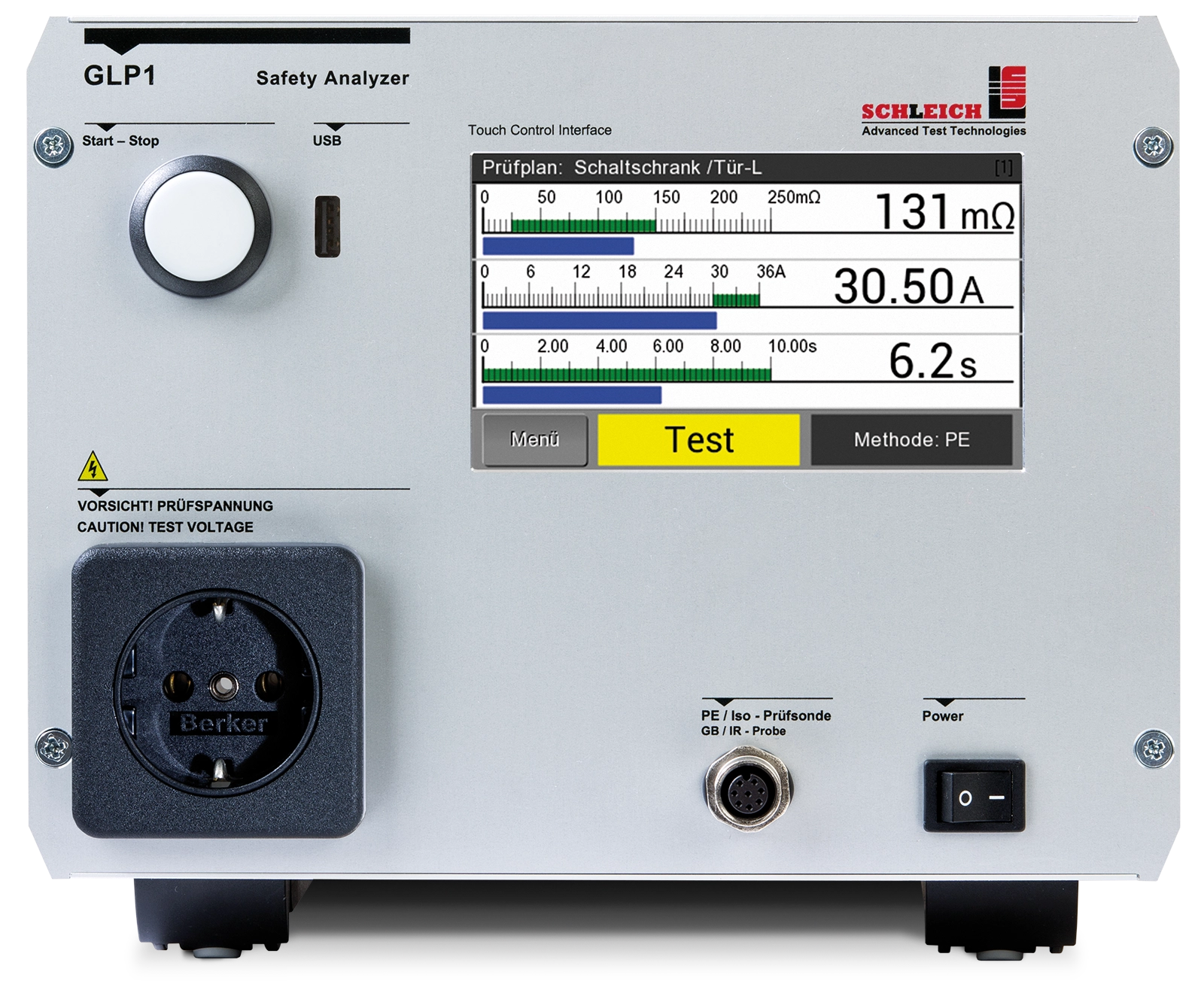

Die Bedienelemente und Anschlüsse
Die Serienausstattung
Funktion und Technik
- Manueller Prüfablauf
- Halbautomatischer Prüfablauf
- Vollautomatischer Prüfablauf
- Integrierte Prüfplandatenbank für bis zu 1000 Prüfungen
- Integrierte Prüfergebnisdatenbank für bis zu 790 Prüfschritte
- Umfangreiche Sprachauswahl
Kommunikation
- RS232-, USB- und LAN-Automatisierungsinterface zur Fernsteuerung
- RS232, USB oder LAN zum Speichern der Prüfergebnisse auf einem PC mit der kostenlosen SCHLEICH PC-Software PrintCom
- Prüfprotokolldruck mit PrintCom
- Kommunikation via LabView-Treiber
- Fernsteuerung über I/O
- 6 freie 24 V-Eingänge/Steuereingänge
- 7 freie 24 V-Ausgänge/Meldeausgänge
- Barcode- und Datamatrix-Funktion verfügbar
Sicherheit
- 2-kanalige-Sicherheitseingänge nach EN 50191
- Warnlampenampelanschluss
- Ergebnislampenanschluss
- Anschluss für Prüfhaube, Fußtaster, externe Sicherheitsschalter, Türkontakte, Lichtvorhang, Not-Aus, Zweihandbedienung etc.
- Sicherheits- und Warnmeldungen
- Integrierte Plausibilitätskontrollen
- Integrierte, erklärende Hilfetexte pro Eingabe
- Erfüllt die Anforderungen gemäß EN IEC 61010-2-034
Die Prüfsoftware
Mit dem GLP1-g haben Sie alle relevanten Messwerte immer im Blick. Die übersichtliche Darstellung der Prüfergebnisse ermöglicht ein strukturiertes und damit effizientes Arbeiten und erleichtert die spätere Analyse der einzelnen Prüfungen.
Die Messergebnisse werden simultan als Balkenanzeige (inklusive Toleranzbereichen) und in Ziffern dargestellt. Prüfspannung, Prüfstrom und Prüfdauer sind übersichtlich, groß und gut ablesbar angezeigt.
Das Prüfprotokoll mit PrintCom
Kostenlose PC-Software zum Speichern und Ausdrucken von Prüfergebnissen
PrintCom ist die einfache und effiziente Lösung, um Prüfergebnisse zu speichern und Prüfprotokolle auszudrucken. Die Prüfergebnisse können in Excel® oder alternativ in OpenOffice® Calc archiviert und ausgedruckt werden.
Die PC-Software PrintCom gehört zum Lieferumfang des Prüfgeräts. Das Prüfgerät verfügt über einen integrierten Prüfergebnisspeicher. Dieser kann von PrintCom nach jeder Prüfung oder zu einem späteren Zeitpunkt ausgelesen werden. PrintCom speichert die Prüfergebnisse auf dem PC und ermöglicht den Druck eines Prüfprotokolls.
Prüfergebnisse einlesen, darstellen und drucken.
Die digitale Protokollierung ist mit dieser Software ganz einfach: Sie überträgt die Prüfdaten schnell über die serielle Schnittstelle und präsentiert sie klar strukturiert auf Ihrem PC. Drucken Sie das Prüfprotokoll direkt für Ihre Kunden aus oder speichern Sie es umweltschonend als PDF ab.
Speicherformat der Prüfergebnisse
PrintCom speichert Ihre Prüfergebnisse anwenderfreundlich und direkt im Excel®-Format. Profitieren Sie von maximaler Flexibilität bei der Protokollerstellung.
- Die Software enthält bereits eine große Auswahl an vorkonfigurierten Excel®-Prüfprotokollvorlagen in verschiedenen Layouts.
- Einfache Anpassung: Passen Sie diese Vorlagen direkt in Excel® an Ihre Anforderungen an. Fügen Sie beispielsweise ergänzende Informationen hinzu oder gestalten Sie das Prüfprotokoll individuell mit Ihrem Firmenlogo.
- Sie haben jederzeit die Möglichkeit, völlig neue Prüfprotokoll-Layouts komplett selbst in Excel® zu erstellen.
Online-Modus
Im Online-Betrieb ist das Prüfgerät permanent mit einem PC verbunden und PrintCom ist gestartet. Sobald nach einer Prüfung ein neues Prüfergebnis anfällt, wird dieses umgehend zum PC übertragen und dort gesammelt. Nach Abschluss aller Prüfungen werden die gesammelten Ergebnisse gespeichert.
Offline-Modus
Alternativ kann das Prüfgerät die Prüfergebnisse zwischenspeichern. Dadurch besteht die Möglichkeit, die Prüfergebnisse zu einem späteren Zeitpunkt in PrintCom zu laden und zu speichern.
Netzwerk
Durch die entsprechende Konfiguration des Speicherpfads in PrintCom lassen sich die Excel®-Dateien selbstverständlich auch im Netzwerk speichern.
PC-Programm – Systemvoraussetzungen
Alle Fakten im Überblick
Einzelprüfgeräte für Isolationswiderstand
- Isolationswiderstandsprüfung bis 4 kV DC mit geringster Restwelligkeit
- Elektronische Prüfspannungseinstellung mit geregelter Spannungskonstanz
- Optional Anlegekontrolle bzw. Kabelbruchüberwachung in Vierleiter-Technik
- Sicher nach EN 50191 (Errichten und Betreiben elektrischer Prüfanlagen)
- 2-kanalige Sicherheitseingänge
- PL e, SIL 3, Cat. 4 -Sicherheitskreis (je nach Gerätevariante und Gefährdungsgrad)
- Sicherheitskreise mit zwangsgeführten Sicherheitsrelais
- Hohe Prozesssicherheit
- Bedienung über intuitives Touchdisplay
- Integrierter Prüfplan- und Prüfergebnisspeicher
- Inklusive PrintCom zum Speichern und Drucken der Prüfergebnisse auf einem PC
- Fernsteuerbar zur Automatisierung
- Tisch- oder 19″-Einschubgerät für die Automatisierung
- Weltspannungsbereich 100 – 240 V AC, 50/60 Hz
- Standardgerät/Seriengerät ab Lager bzw. sehr kurze Lieferzeit
- Inklusive rückführbarem Werkskalibrierschein
- Inklusive SCHLEICH.CARE.PREMIUM
