GLP1-g
Hochspannungsprüfgeräte
Prüfgeräte mit Hochspannung AC
Multitest-Prüfgeräte mit Hochspannung AC/DC, Isolation
Die GLP1-g-Hochspannungsprüfgeräte dienen zur Prüfung der elektrischen Isolationsfähigkeit und Spannungsfestigkeit (Luft- und Kriechstrecken) von elektrischen Bauteilen, Baugruppen und Geräten. Die Prüfung lässt sich manuell mit Sicherheitsprüfpistolen oder automatisiert durchführen. Die Prüfgeräte ermöglichen programmierte Zeitabläufe.
Die Hochspannung wird elektronisch erzeugt. Die manuelle Spannungseinstellung erfolgt über einen Drehgeber an der Frontseite. Die automatische Spannungseinstellung mit Rampenprofilen erfolgt elektronisch. Die Geräte liefern eine sehr stabile und präzise Prüfspannung für Stückprüfungen als auch für Typ- und Werkstoffprüfungen.
Die Key-Facts:
- Hochspannungsprüfgeräte AC bis 50 kV
- RMS-Spannungs- und Strommessung
- Ein-Ausschalten im Nulldurchgang
- Prüfstrom bis 200 mA
- Hochspannungsprüfgeräte DC bis 10 kV
- Mittelwertmessung
- Prüfstrom bis 20 mA
- Bewertungskriterium: Leckstrom
- Elektronische Prüfspannungsregelung
- Einstellbare Spannungsprofile
- Modi: Automatik, Manuell und „Brennen“
18 Produktvarianten
Alle 18 Produktvarianten zeigen

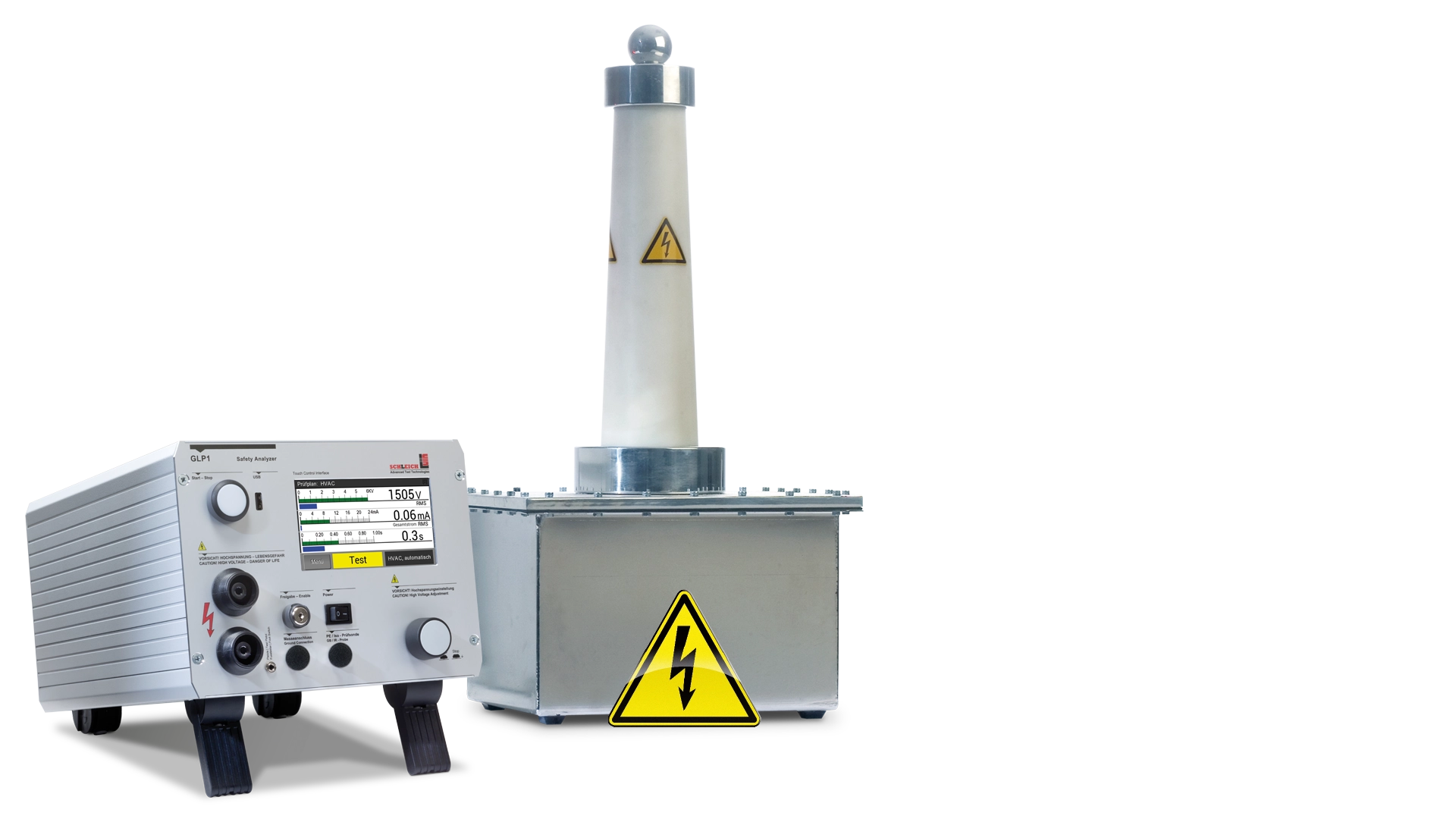

Das GLP1-g Hochspannungsprüfgerät – innovativ, vielseitig und kompakt
Die Prüftechnik ist in ein robustes, speziell für diese Geräteklasse entwickeltes Industriegehäuse integriert.

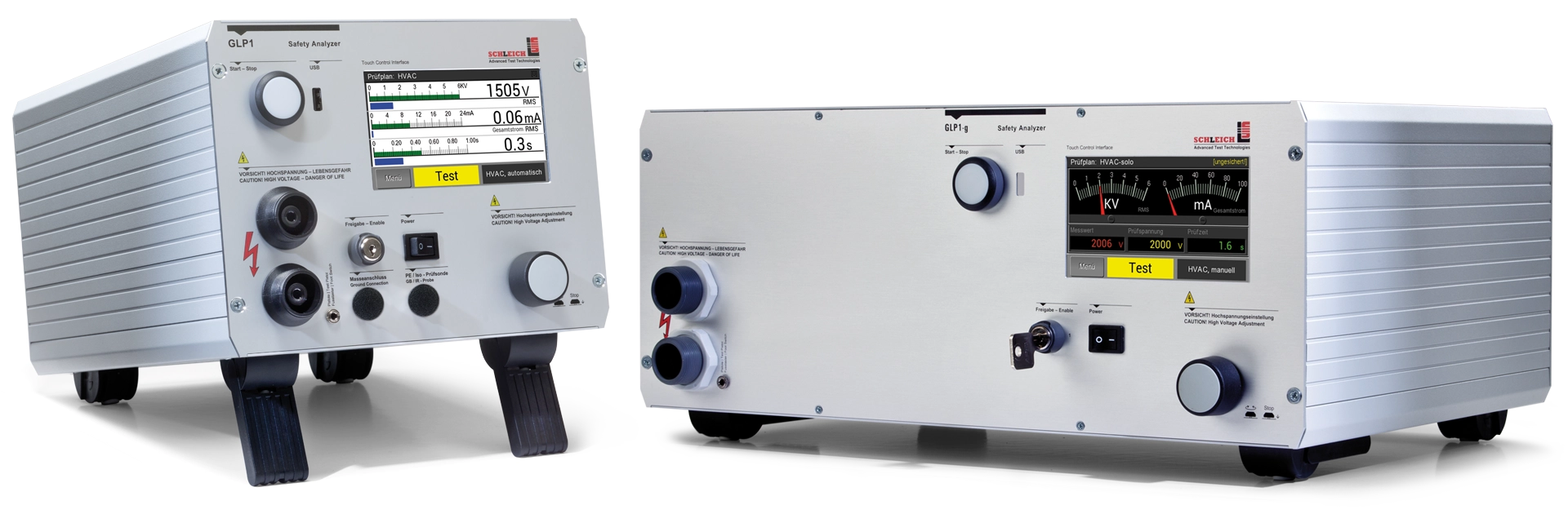

Für optimales Arbeiten lässt sich der Aufstellwinkel mühelos an die individuelle Arbeitssituation anpassen. Ob sitzend oder stehend, ob klein oder groß – die Blickhöhe auf das Display, die Bedienung des Prüfgerätes sowie der Anschluss des Prüfobjekts sind so immer optimal auf den jeweiligen Bediener abgestimmt.
Das GLP1-g bietet eine klare und übersichtliche Darstellung der Prüfungen. Das intuitive Bedienkonzept erleichtert den Prüfalltag enorm. Das übersichtliche Touchdisplay ist perfekt in die Front integriert und bietet Ihnen die Funktionalität, die Sie heute von einem modernen Prüfgerät erwarten dürfen.

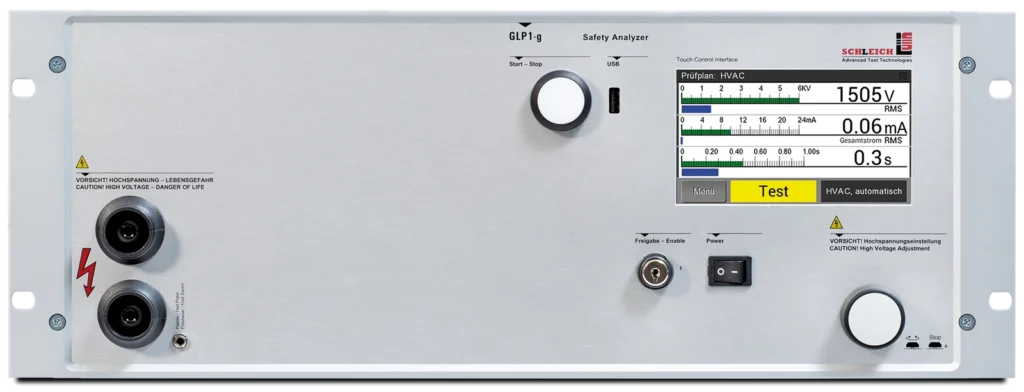

Abhängig von der Ausstattungsvariante basieren die Geräteabmessungen auf einem robusten und kompakten ½ 19″- oder 19″-Gehäuse.

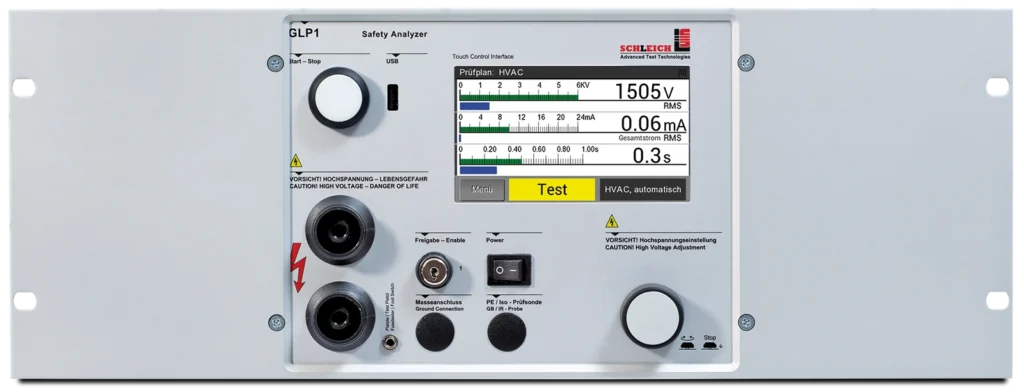

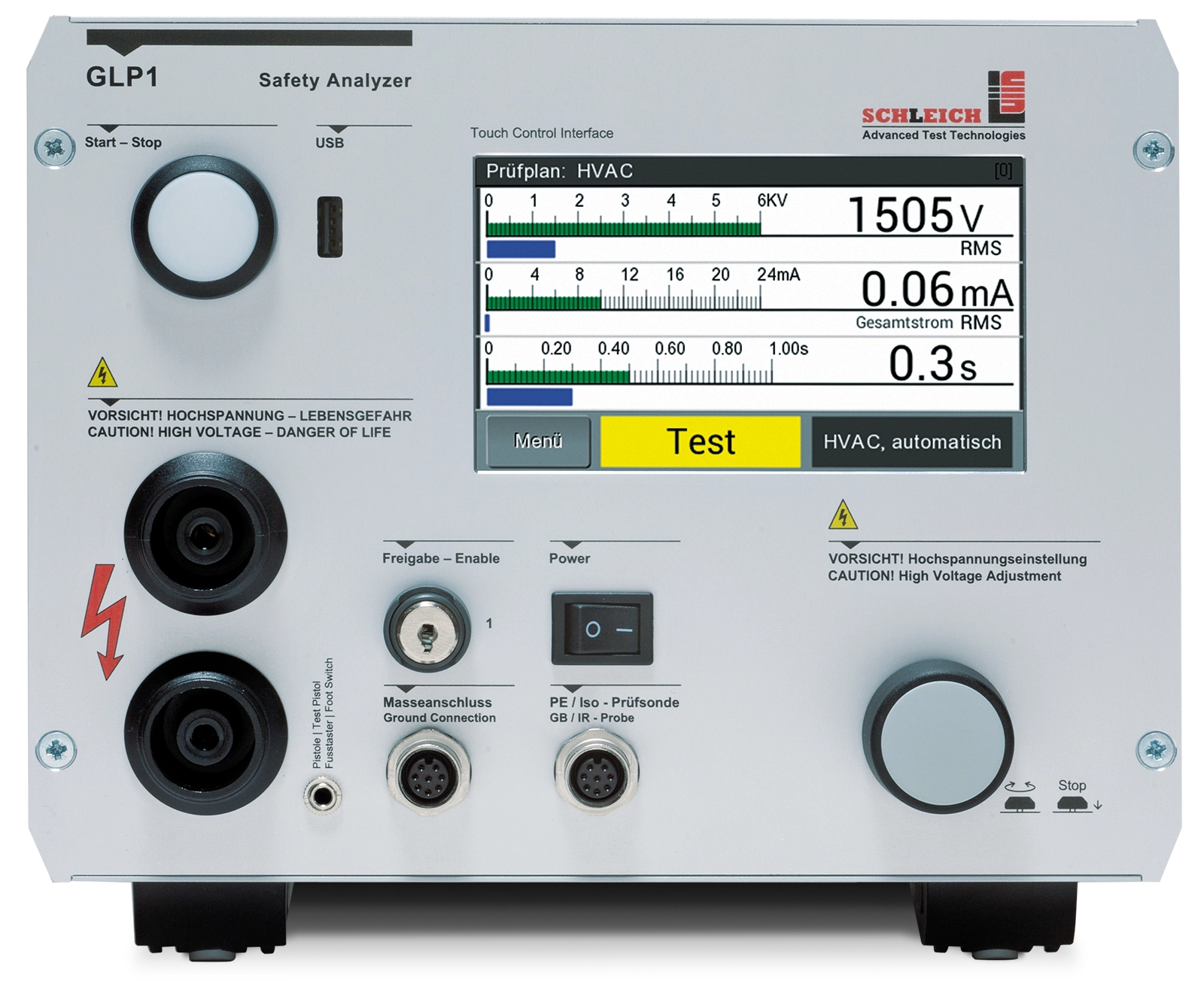

Die Bedienelemente und Anschlüsse
Die Serienausstattung
Funktion und Technik
- Handgeführte Prüfungen und Brennen mittels Sicherheitsprüfpistolen
- Halbautomatischer Prüfablauf
- Vollautomatischer Prüfablauf
- Integrierter Prüfplanspeicher für bis zu 1000 Prüfungen
- Integrierter Prüfergebnisspeicher für bis zu 790 Prüfschritte
- Mehrsprachige Benutzerführung – flexibel und global einsetzbar
Kommunikation
- RS232-, USB- und LAN-Automatisierungsinterface zur Fernsteuerung
- RS232, USB oder LAN zum Speichern der Prüfergebnisse auf einem PC mit der kostenlosen SCHLEICH PC-Software PrintCom
- Prüfprotokolldruck mit PrintCom
- Kommunikation via LabView-Treiber
- Fernsteuerung über I/O
- 6 freie 24 V-Eingänge/Steuereingänge
- 7 freie 24 V-Ausgänge/Meldeausgänge
- Barcode- und Datamatrix-Funktion verfügbar
Sicherheit
- 2-kanalige-Sicherheitseingänge nach EN 50191
- Warnlampenampelanschluss
- Ergebnislampenanschluss
- Anschluss für Prüfhaube, Fußtaster, externe Sicherheitsschalter, Türkontakte, Lichtvorhang, Not-Aus, Zweihandbedienung etc.
- Schlüsselschalter bei Geräten ohne Sicherheitsstrombegrenzung
- Sicherheits- und Warnmeldungen
- Integrierte Plausibilitätskontrollen
- Integrierte, erklärende Hilfetexte pro Eingabe
- Erfüllt die Anforderungen gemäß EN IEC 61010-2-034
Die Prüfsoftware
Mit dem GLP1-g haben Sie alle relevanten Messwerte immer im Blick. Die übersichtliche Darstellung der Prüfergebnisse ermöglicht ein strukturiertes und damit effizientes Arbeiten und erleichtert die spätere Analyse der einzelnen Prüfungen.
Die Messergebnisse werden simultan als Balkenanzeige (inklusive Toleranzbereichen) und in Ziffern dargestellt. Prüfspannung, Prüfstrom und Prüfdauer sind übersichtlich, groß und gut ablesbar angezeigt.
Alternativ kann die Anzeige auf eine analoge Darstellung umgeschaltet werden. In einigen Anwendungsfällen, wie z. B. der manuellen Prüfung, ist dies wegen der noch besseren Ablesbarkeit von Vorteil.
Das Prüfprotokoll mit PrintCom
Kostenlose PC-Software zum Speichern und Ausdrucken von Prüfergebnissen
PrintCom ist die einfache und effiziente Lösung, um Prüfergebnisse zu speichern und Prüfprotokolle auszudrucken. Die Prüfergebnisse können in Excel® oder alternativ in OpenOffice® Calc archiviert und ausgedruckt werden.
Die PC-Software PrintCom gehört zum Lieferumfang des Prüfgeräts. Das Prüfgerät verfügt über einen integrierten Prüfergebnisspeicher. Dieser kann von PrintCom nach jeder Prüfung oder zu einem späteren Zeitpunkt ausgelesen werden. PrintCom speichert die Prüfergebnisse auf dem PC und ermöglicht den Druck eines Prüfprotokolls.
Prüfergebnisse einlesen, darstellen und drucken.
Die digitale Protokollierung ist mit dieser Software ganz einfach: Sie überträgt die Prüfdaten schnell über die serielle Schnittstelle und präsentiert sie klar strukturiert auf Ihrem PC. Drucken Sie das Prüfprotokoll direkt für Ihre Kunden aus oder speichern Sie es umweltschonend als PDF ab.
Speicherformat der Prüfergebnisse
PrintCom speichert Ihre Prüfergebnisse anwenderfreundlich und direkt im Excel®-Format. Profitieren Sie von maximaler Flexibilität bei der Protokollerstellung.
- Die Software enthält bereits eine große Auswahl an vorkonfigurierten Excel®-Prüfprotokollvorlagen in verschiedenen Layouts.
- Einfache Anpassung: Passen Sie diese Vorlagen direkt in Excel® an Ihre Anforderungen an. Fügen Sie beispielsweise ergänzende Informationen hinzu oder gestalten Sie das Prüfprotokoll individuell mit Ihrem Firmenlogo.
- Sie haben jederzeit die Möglichkeit, völlig neue Prüfprotokoll-Layouts komplett selbst in Excel® zu erstellen.
Online-Modus
Im Online-Betrieb ist das Prüfgerät permanent mit einem PC verbunden und PrintCom ist gestartet. Sobald nach einer Prüfung ein neues Prüfergebnis anfällt, wird dieses umgehend zum PC übertragen und dort gesammelt. Nach Abschluss aller Prüfungen werden die gesammelten Ergebnisse gespeichert.
Offline-Modus
Alternativ kann das Prüfgerät die Prüfergebnisse zwischenspeichern. Dadurch besteht die Möglichkeit, die Prüfergebnisse zu einem späteren Zeitpunkt in PrintCom zu laden und zu speichern.
Netzwerk
Durch die entsprechende Konfiguration des Speicherpfads in PrintCom lassen sich die Excel®-Dateien selbstverständlich auch im Netzwerk speichern.
PC-Programm – Systemvoraussetzungen
Alle Fakten im Überblick
Einzelprüfgeräte für HV AC/DC
- Hochspannungsprüfung bis 50 kV AC
- Hochspannungsprüfung bis 10 kV DC mit geringster Restwelligkeit
- Elektronische Hochspannungseinstellung mit geregelter Spannungskonstanz
- Spannungsprofil mit Hochlauf- und Niederlauframpe
- Drei HV-Modi: Manuell, Automatik mit Zeitablauf und Brennen
- Optional Anlegekontrolle bzw. Kabelbruchüberwachung in Vierleiter-Technik
- Einschaltsequenz nach VDE 0104
- Sicher nach EN 50191 (Errichten und Betreiben elektrischer Prüfanlagen)
- 2-kanalige Sicherheitseingänge
- PL e, SIL 3, Cat. 4 -Sicherheitskreis (je nach Gerätevariante und Gefährdungsgrad)
- Sicherheitskreise mit zwangsgeführten Sicherheitsrelais
- Hohe Prozesssicherheit
- Bedienung über intuitives Touchdisplay
- Integrierter Prüfplan- und Prüfergebnisspeicher
- Inklusive PrintCom zum Speichern und Drucken der Prüfergebnisse auf einem PC
- Fernsteuerbar zur Automatisierung
- Tisch- oder 19″-Einschubgerät für die Automatisierung
- Weltspannungsbereich 100 – 240 V AC, 50/60 Hz
- Standardgerät/Seriengerät ab Lager bzw. sehr kurze Lieferzeit
- Inklusive rückführbarem Werkskalibrierschein
- Inklusive SCHLEICH.CARE.PREMIUM
Die Anwendungsgebiete

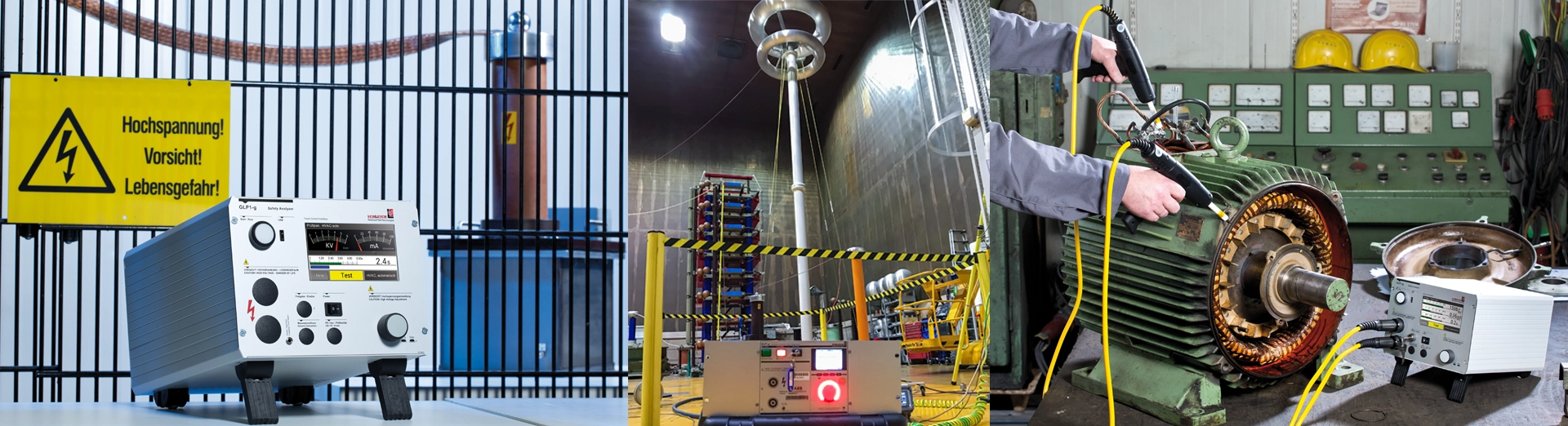

Die GLP1-g Hochspannungsprüfgeräte sind für ein breites Anwendungsspektrum konzipiert und können durch eine Vielzahl konfigurierbarer Optionen exakt an Ihre Bedürfnisse angepasst werden. Sie erhalten genau das Prüfgerät, das optimal zu Ihrer täglichen Arbeit passt.
Manuelle Prüfung | Prüfplatz – Reparaturplatz – Labor
Der manuelle Modus ermöglicht es, alle im Prüfgerät integrierten Prüfmethoden bei Bedarf direkt manuell anzuwenden. Eine vorherige Parametrierung der Prüfungen ist nicht erforderlich. Sie wählen einfach die gewünschte Prüfmethode aus und starten Ihre Prüfung. Die Software liefert Ihnen, ähnlich wie ein Multimeter, immer die aktuellen Messwerte. Eine Beurteilung Ihres Prüfobjekts ist somit sofort und in allen Details möglich.
Auch Langzeitanalysen über Stunden, Tage und Wochen sind in dieser Betriebsart problemlos durchführbar.
Teilautomatische Prüfung | Fertigung
Eine typische Prüfung in der Produktion kann manuell über Prüfsonden oder teil- und vollautomatisch erfolgen. Das GLP1-g ist durch seine Flexibilität und komfortable Bedienerführung genau für diese Anwendungen geeignet. Für die Prüfung unterschiedlicher Prüfobjekte können im GLP1-g bis zu 1000 Prüfabläufe hinterlegt werden. Diese können direkt über das integrierte Touchdisplay gestartet werden.
Vollautomatische Prüfung | Serienfertigung

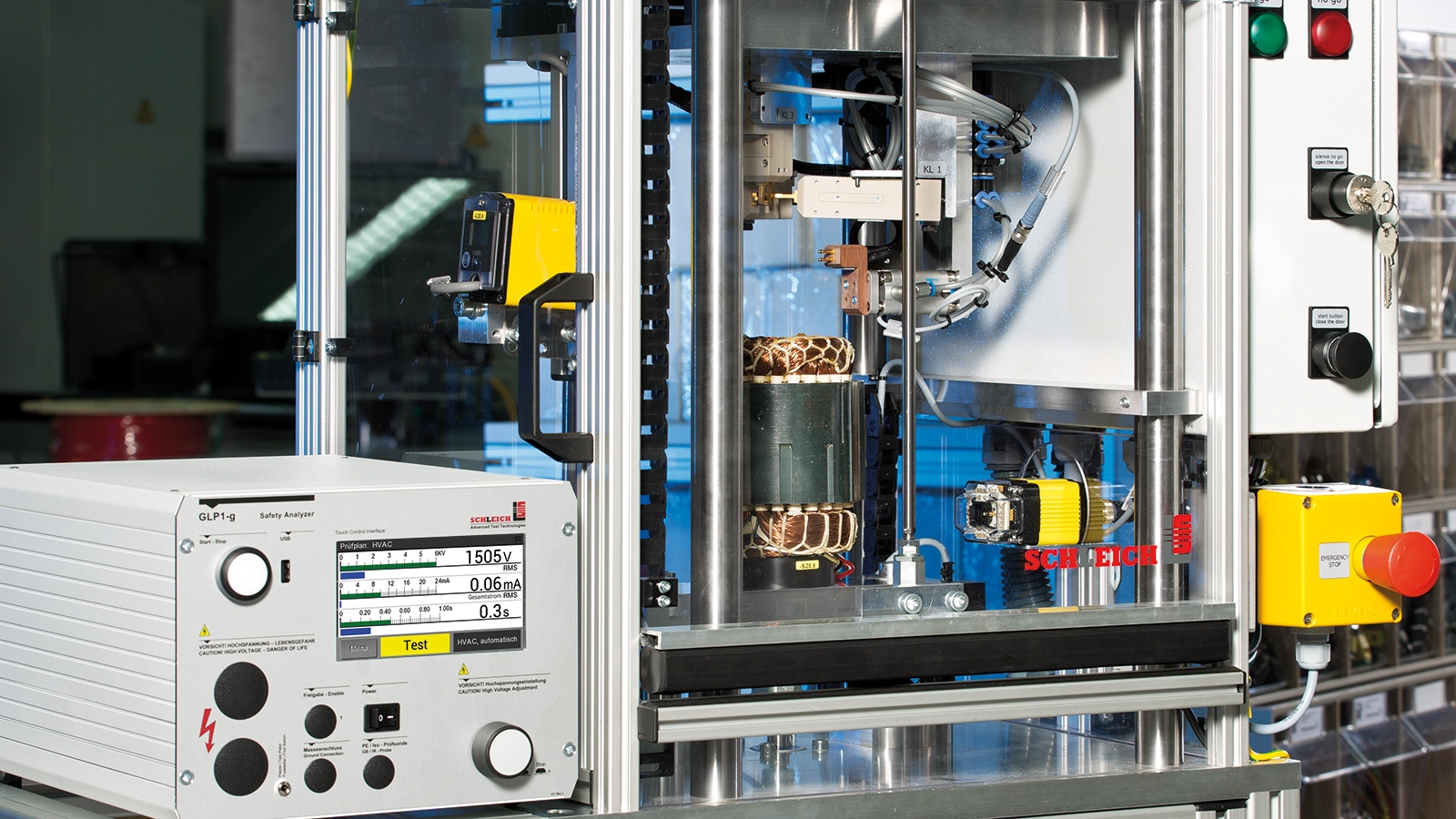

Das GLP1-g lässt sich nahtlos in Ihre Produktionslinie integrieren. Die Geräteabmessungen basieren auf einem ½ 19″- oder 19“-Gehäuse, wodurch sich das Prüfgerät perfekt in Ihre Anlage einfügen lässt. Zusätzliche flexible Schnittstellen ermöglichen Ihnen die komfortable Fernsteuerung. Die Anbindung an einen Steuerungscomputer oder eine SPS ist leicht umzusetzen.
Sie können für unterschiedliche Prüfobjekte bis zu 1000 Prüfsequenzen hinterlegen. Über die Kommunikationschnittstelle oder per digital I/O rufen Sie diese direkt auf und starten anschließend die Prüfung. Alle Prüfergebnisse sind über die Schnittstelle abrufbar und können so über den Steuerungscomputer in einer zentralen Datenbank abgelegt werden. Zusätzlich ist es möglich, die Prüfergebnisse lokal auf dem Prüfgerät oder direkt im Computernetzwerk zu speichern.
Der Ablauf einer Hochspannungsprüfung
Downloads
Deutsche PDFs
