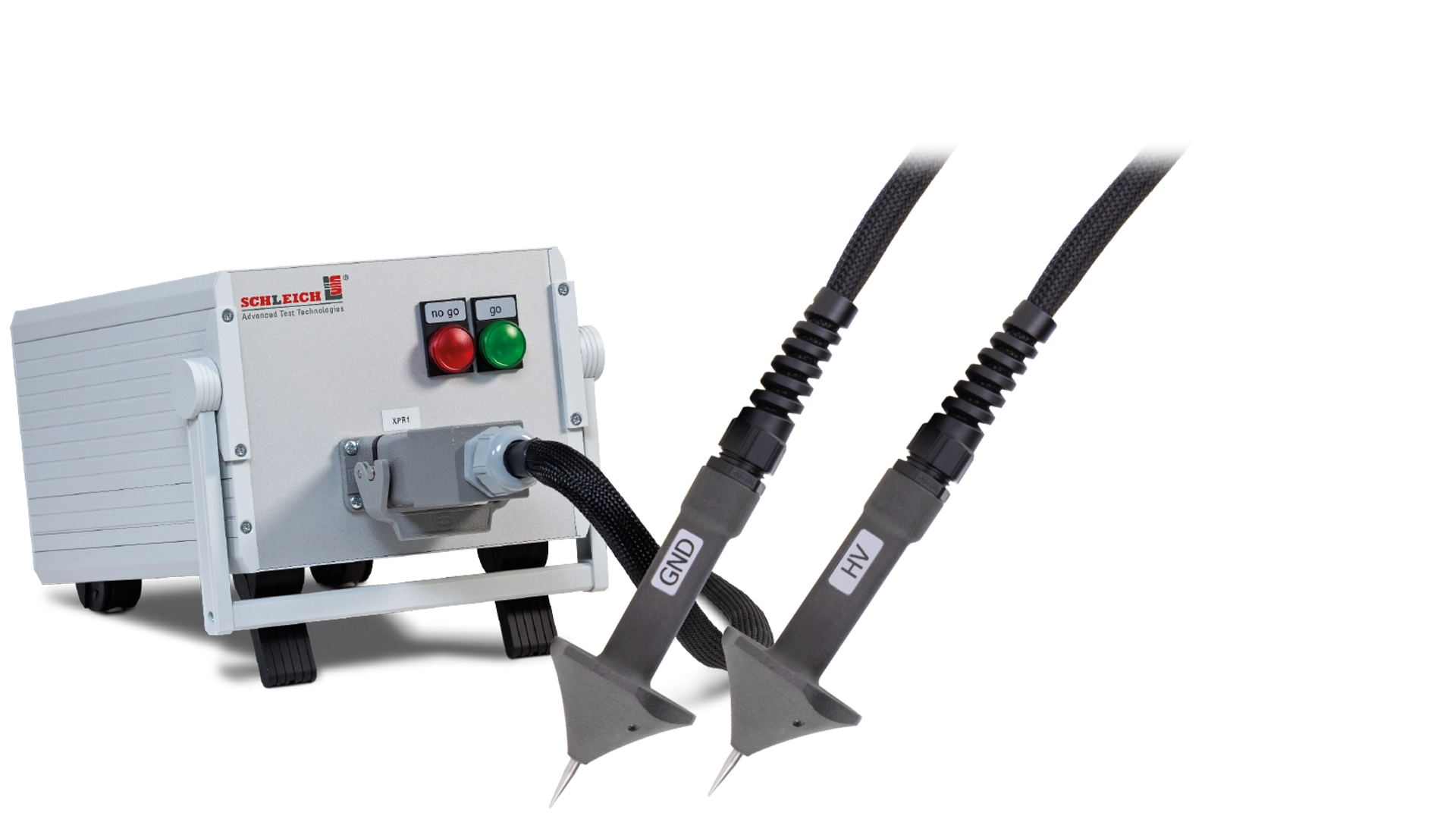

Ankerbooster
Für die Prüfung größerer, niederinduktiver Gleichstromanker
Für die MTC2 R7-Prüfgeräte ist ein zusätzlicher Ankerbooster für die Ankerprüfung erhältlich. Dieser ist für die Prüfung größerer, niederinduktiver Gleichstromanker erforderlich. Er erhöht den Stoßstrom um den Faktor 10, um Kurzschlüsse und Isolationsfehler zwischen den Lamellen zu erkennen.

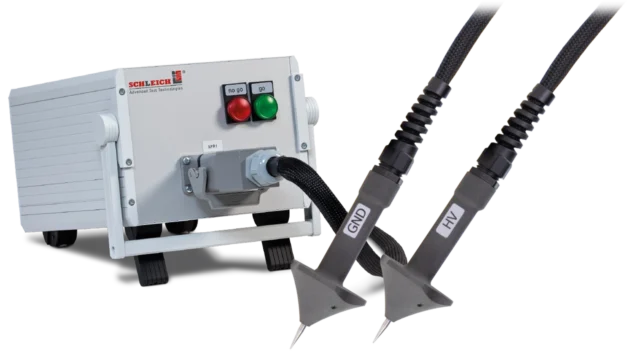

Der Ankerbooster wird an die Messleitungen des MTC2 R7 angeschlossen. Am Ausgang des Boosters stehen dem Anwender zwei solide Prüfsonden zur Verfügung. Eine integrierte Warnleuchte zeigt an, ob die Prüfspitzen spannungsfrei sind. Ein akustisches Signal gibt Auskunft darüber, ob die Prüfung i. O. oder n. i. O. ist.
Die Key-Facts:
- Für MTC2 R7 mit 6, 12 oder 15 kV
- Ausgangsstrom > 2000 A möglich
- Ausgangsspannung ≤ 1500 V möglich
- Keine Vierleitertechnik
- Kollektor-Prüfspitzen für optimales Arbeiten
- Typische manuelle Prüfspitzen
- Manueller Ankeradapter für komfortables Bewegen um den Kollektor
1 Produktvarianten
Alle 1 Produktvarianten zeigen

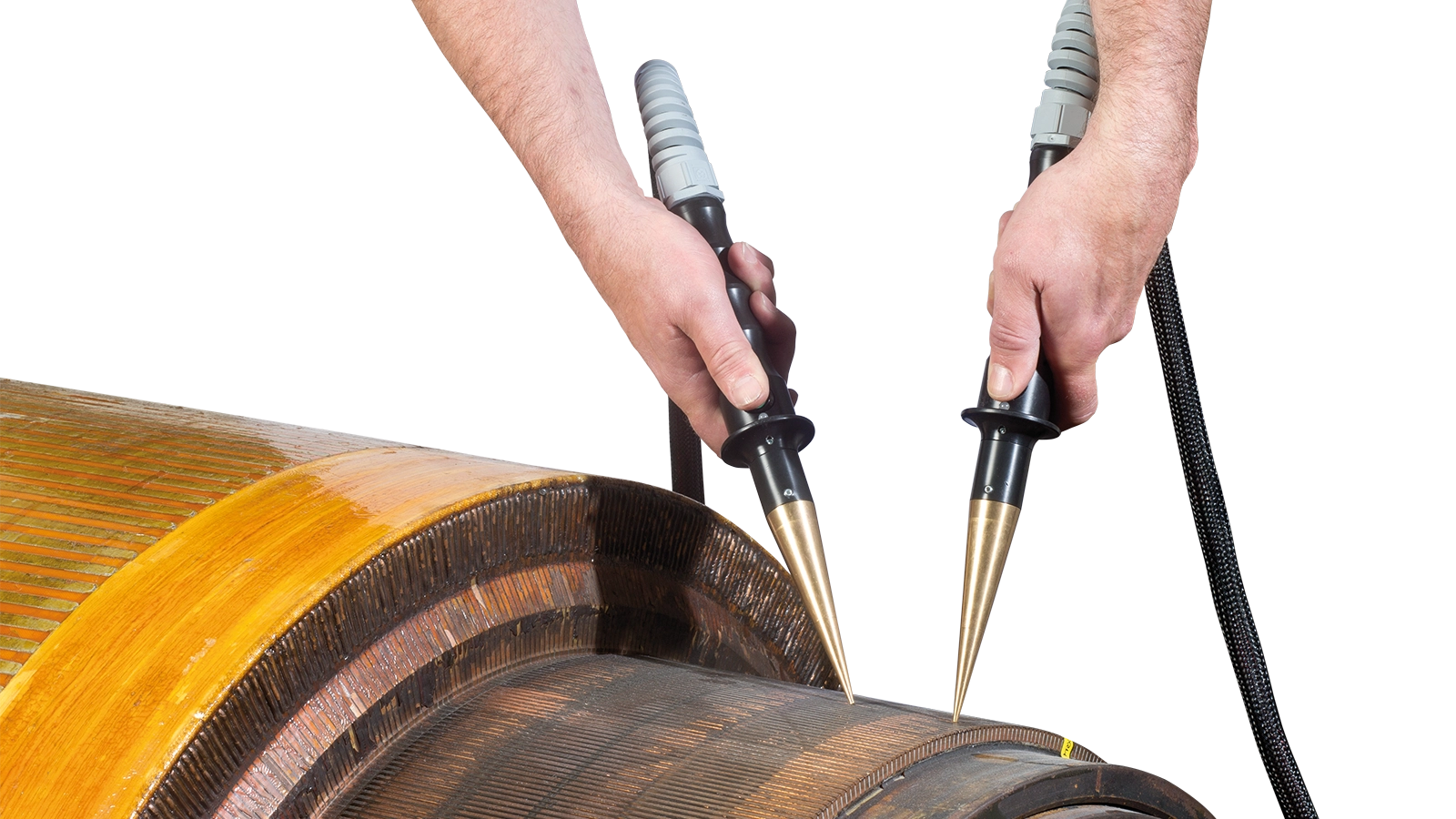

Die Prüfung erfolgt mit zwei Prüfspitzen, die auf die Lamellen gedrückt werden (Lamellenmethode). Die Prüfung findet somit zwischen zwei Lamellen des Kommutators statt. Über die beiden Starttaster in den Prüfspitzen können Sie die Prüfung auslösen.
Mit dem von Ihnen für die Prüfung gewählten Lamellenabstand führen Sie nun nacheinander alle Prüfungen durch. Dies wiederholen Sie, bis Sie alle Lamellen rund um den Kommutator abgetastet haben.

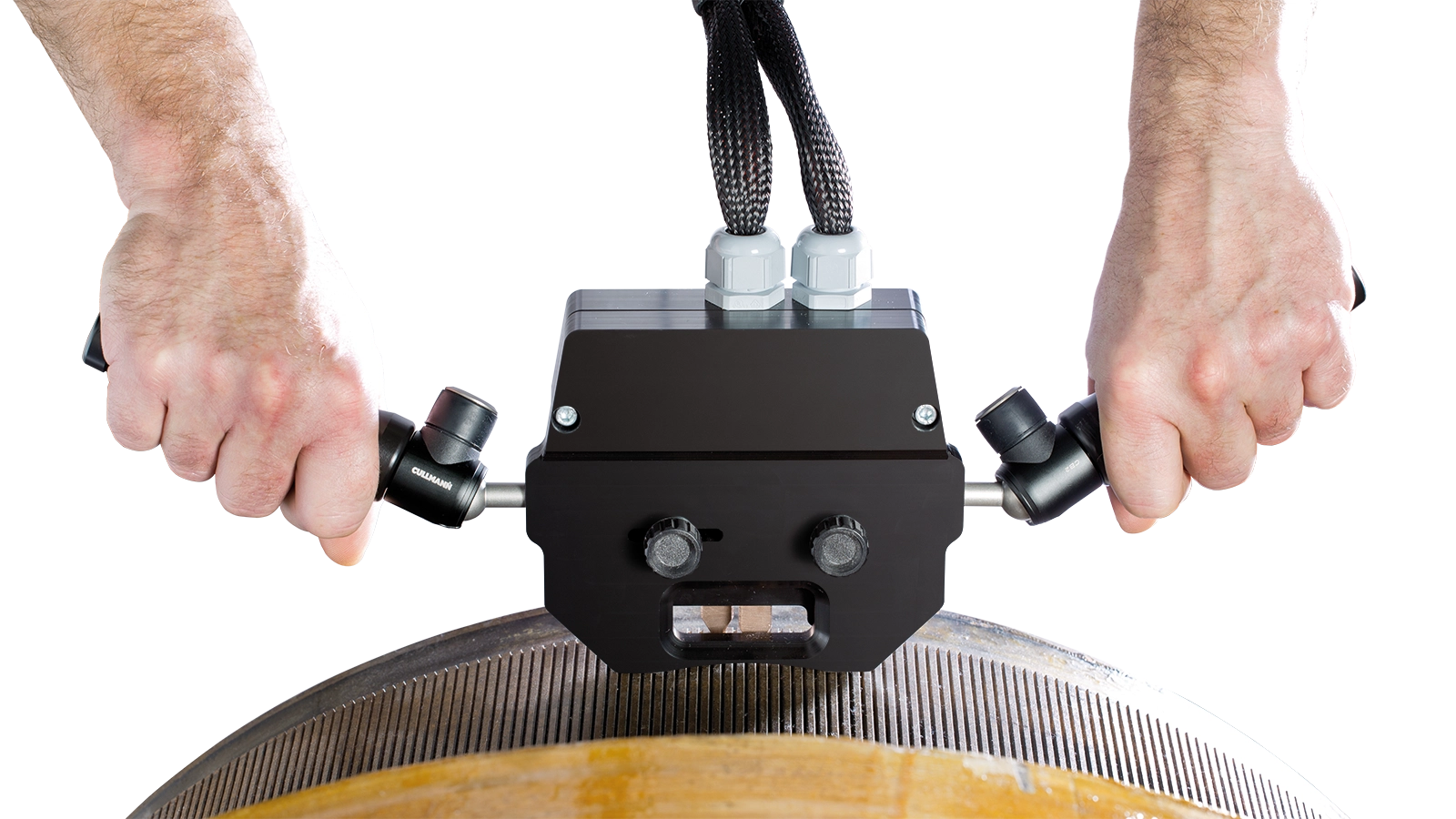

Anstelle von Prüfspitzen kann auch ein Ankeradapter verwendet werden, um bequem zu prüfen. Der Abstand der Prüfspitzen lässt sich an den Lamellenabstand anpassen.

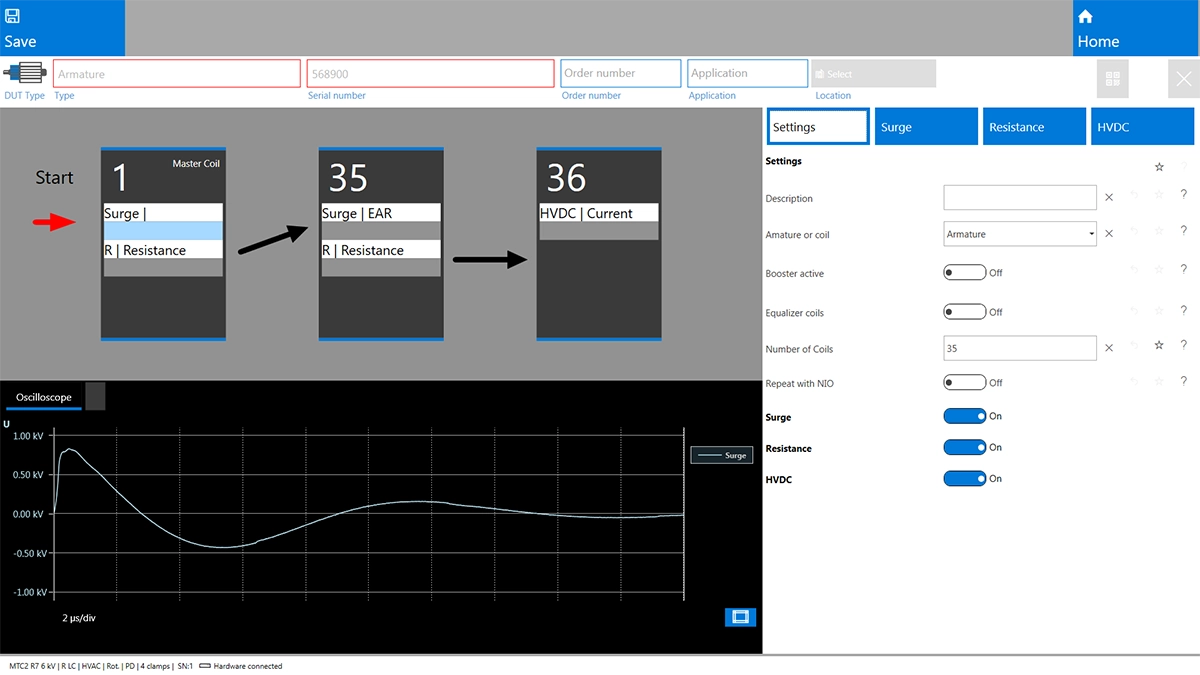

Die Auswertung der Prüfung erfolgt am Ende des vollautomatischen Prüfablaufs, der den Anwender durch die Messung führt.

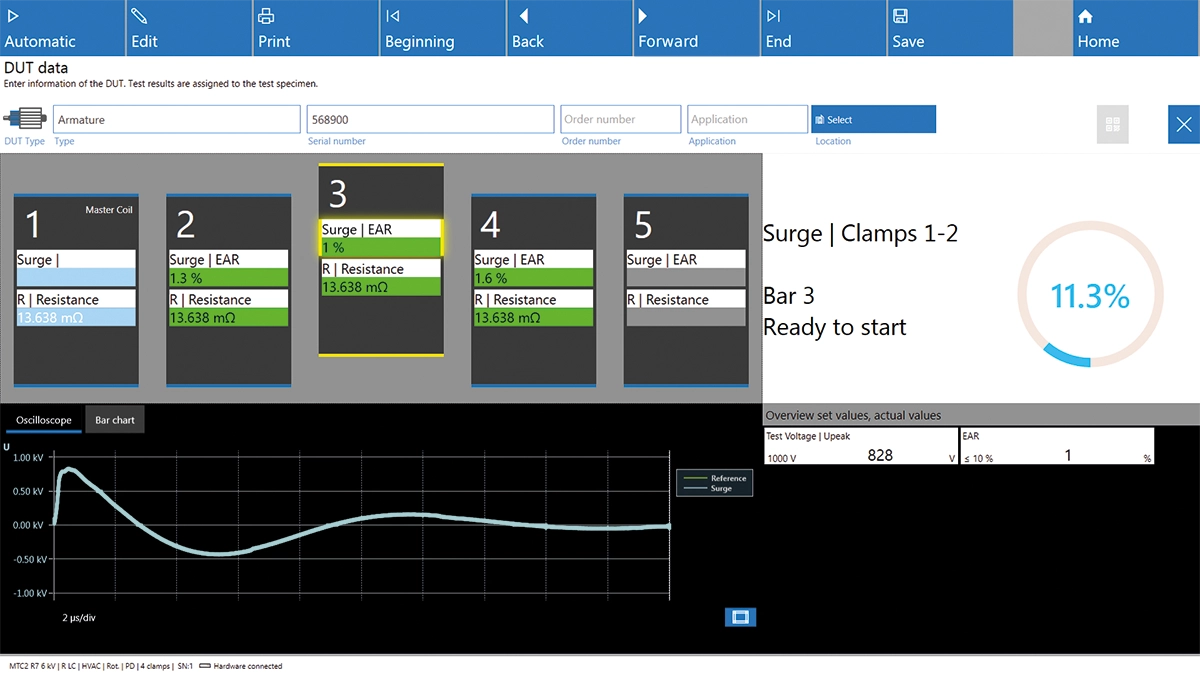

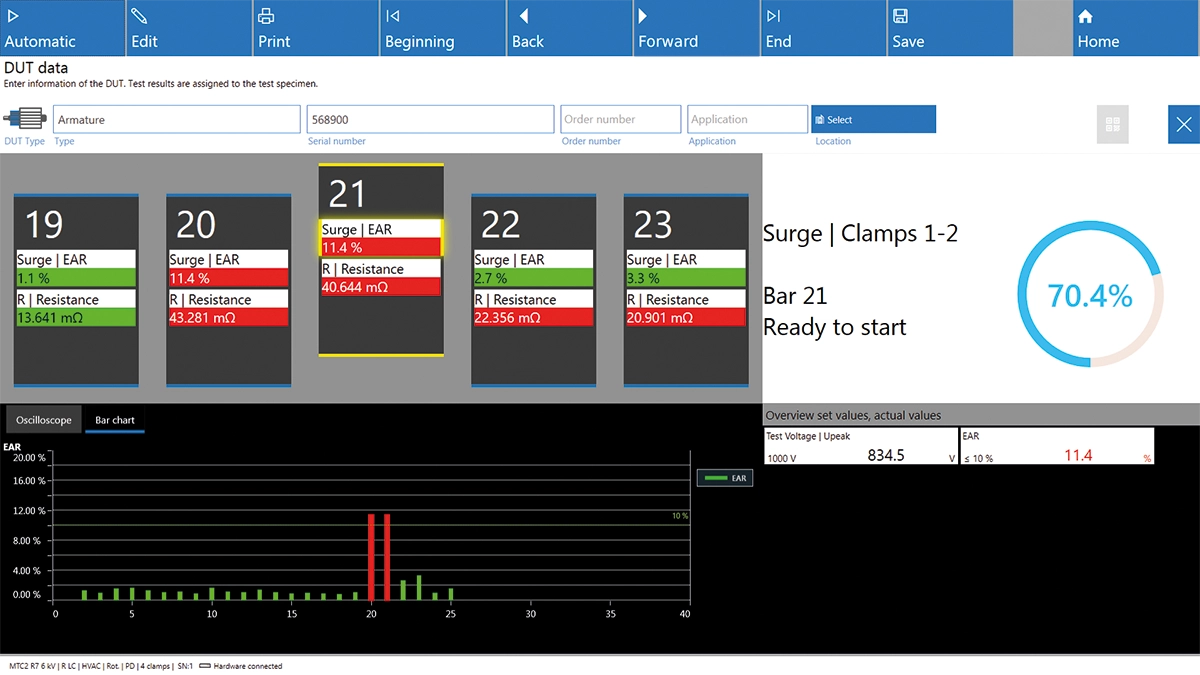

Alternativ kann auch ohne feste Prüfschrittfolge manuell geprüft werden. In beiden Fällen führt das MTC2 R7 während der Messung einen Stoßkurvenvergleich mit einer zuvor gespeicherten Referenz durch. Dadurch ist es möglich, Fehler direkt zu beseitigen und die Prüfung an diesen Stellen zu wiederholen. Alternativ kann die Messung an dieser Stelle gespeichert und nach der Reparatur wiederholt werden.
