Aby zapewnić wygodne podłączenie i szybkie Test , zapewnić komBOXEN. Te inteligentne moduły przyłączeniowezawierajątypowe styki do oprawy oświetleniowej, zintegrowane inteligentne sterowanie oraz wszystkie popularne interfejsy komunikacyjne, takie jak np. DALI, służące do wydajnego testowania opraw oświetleniowych.

SCHLEICH systemy kontroli do kontroli pośredniej i końcowej wszelkiego rodzaju opraw oświetleniowych dla całego procesu produkcji opraw oświetleniowych. Od kontroli kompletnych opraw oświetleniowych po poszczególne moduły LED – otrzymują Państwo wszystkie metody kontroli bezpieczeństwa i jakości z jednej ręki.

Od kompaktowych urządzeń do kontroli bezpieczeństwa po złożone stanowiska testowe z kamerą do kontroli diod LED lub robotami – SCHLEICH jest kompetentnym partnerem. Wielu producentów opraw oświetleniowych na całym świecie polega na naszej technologii testowania.

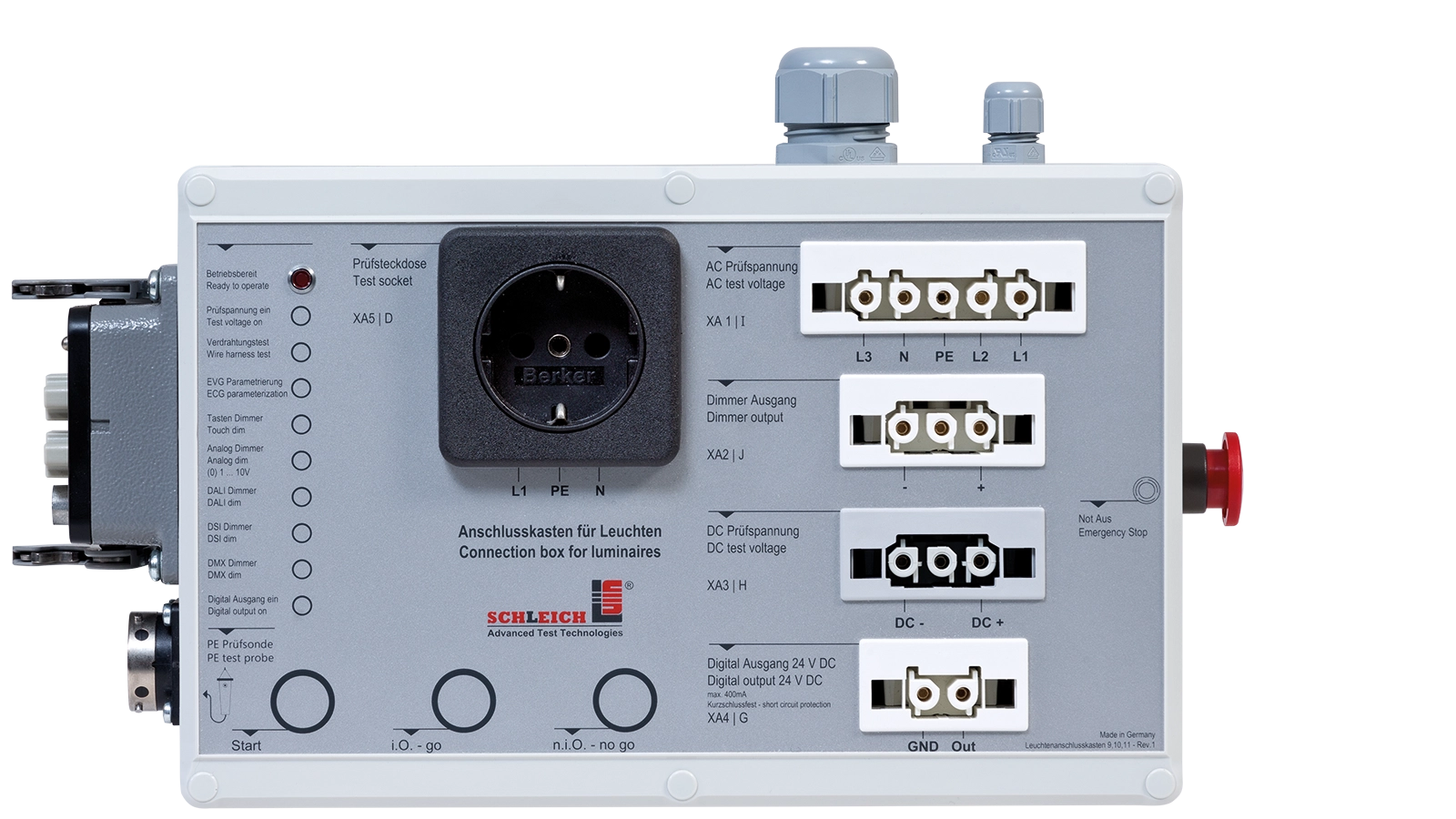

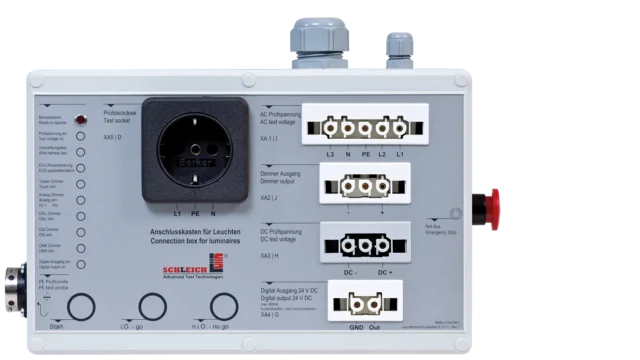

Die comBOX zawiera zarówno typowe połączenia z oprawą oświetleniową (podłączenie do sieci i ściemniacza), jak i wiele typowych dla rynku interfejsów do komunikacji z elektronicznym statecznikiem/sterownikiem w oprawie oświetleniowej.

Do testowania opraw oświetleniowych GLP2-MODULAR zazwyczaj urządzenia testujące klasy GLP2-BASIC GLP2-MODULAR . Urządzenia te posiadają z tyłu gniazdo testowe. Podłącza się do niego inteligentny comBOX. Łączy się on automatycznie poprzez Plug & Play w celu komunikacji z urządzeniem testującym. Ze strony użytkownika nie są konieczne żadne dodatkowe prace konfiguracyjne. Dzięki temu późniejsze doposażenie w comBOX jest bardzo proste.

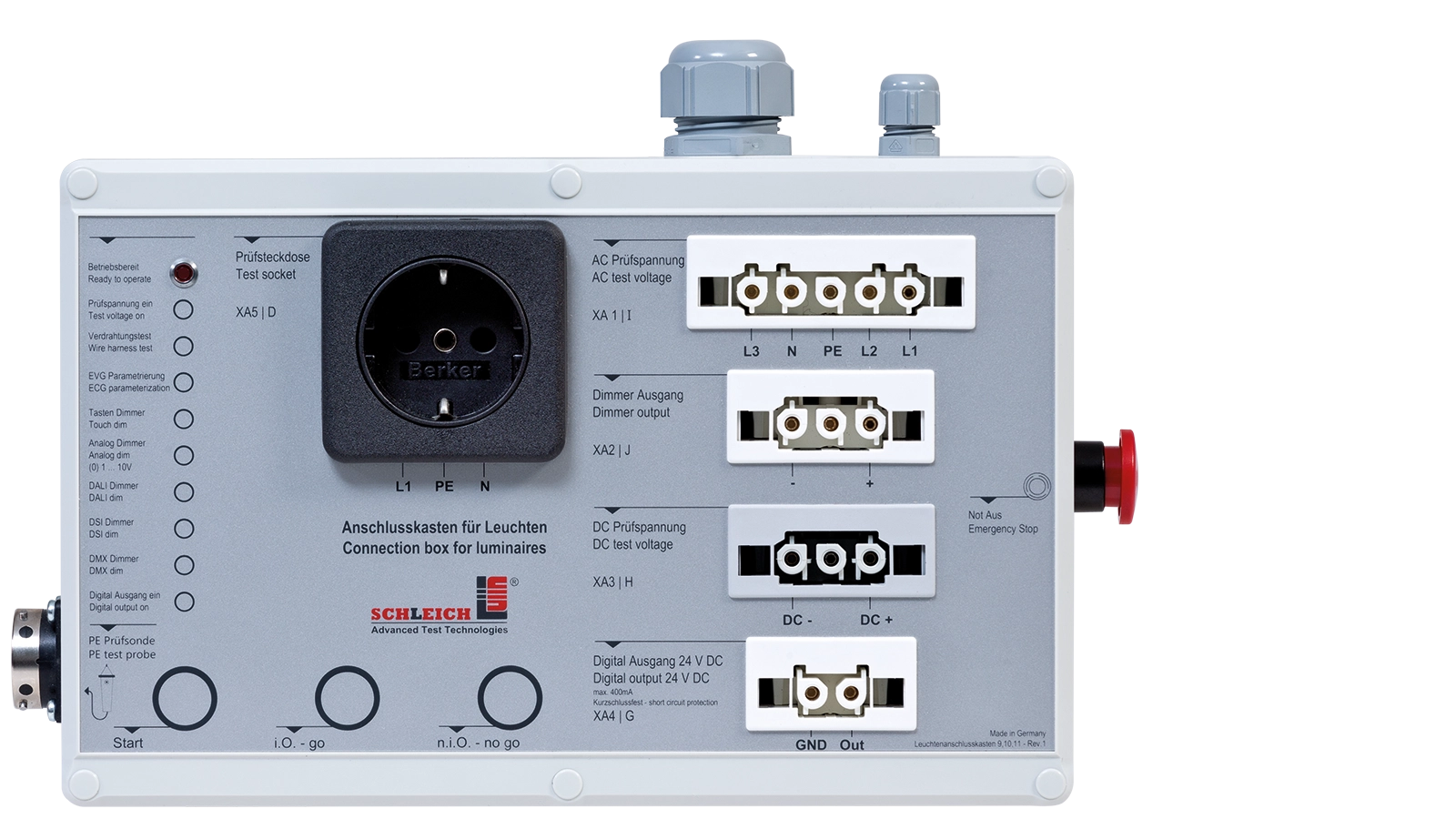

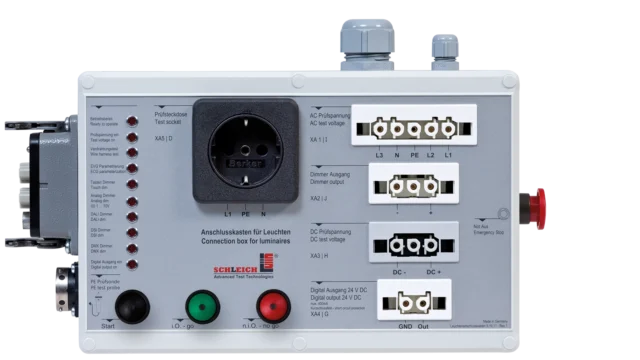

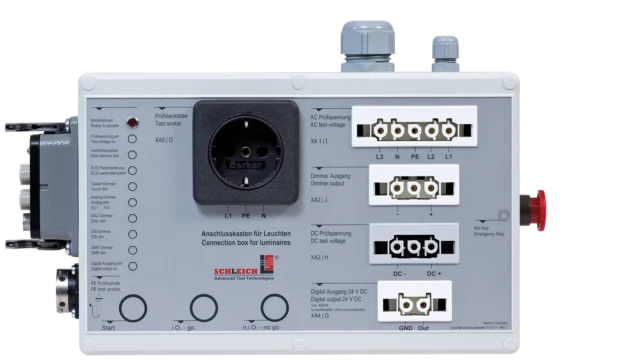

W zależności od zadania testowego dostępnych jest 6 comBOX o różnych mocach.

Najpierw należy napięcie do oprawy oświetleniowej. Może to być napięcie jedno-, dwu- lub trójfazowe. W tym celu wszystkie comBOX mają 5 przyłączy sieciowych. Jednofazowe NAPIĘCIE TESTOWE dostarczane przez urządzenie testujące NAPIĘCIE TESTOWE wewnętrznie w comBOX automatycznie przełączane na przyłącze sieciowe oprawy oświetleniowej L1, L2 lub L3.

Nowoczesne oprawy oświetleniowe są zazwyczaj wyposażone w ściemnialne elektroniczne stateczniki. Do regulacji stopnia ściemnienia służą zazwyczaj dwa złącza ściemniania na elektronicznym stateczniku. Za pośrednictwem tych złączy (DA1 i DA2) odbywa się komunikacja za pomocą różnych protokołów magistrali. Protokół magistrali można wybrać bezpośrednio w planie testów.

Oprócz ściemniania możliwe jest również przesyłanie danych do EVG/ECG. W tym celu za pomocą urządzenia testującego można zarówno zapisać parametry ustawień oprawy oświetleniowej w EVG/ECG, jak i odczytać wszystkie informacje zapisane w EVG/ECG. Swobodnie programowalny protokół interfejsu jest bardzo elastyczny i spełnia niemal wszystkie wymagania. Oprogramowanie urządzenia testującego umożliwia dowolne wykorzystywanie i łączenie wszystkich dostępnych poleceń DALI.

Oprócz komunikacji z zasilaczem poprzez różne interfejsy, comBOX oferuje również możliwość sprawdzenia ewentualnego okablowania przelotowego w oprawie. Może ono mieć maksymalnie 7 żył. Okablowanie przelotowe jest sprawdzane pod kątem przerw i odwrócenia biegunowości.

Jeśli test wysokiego napięcia lampie w toku również w toku test wysokiego napięcia , można comBOX może być wyposażony w zabezpieczenie wysokiego napięcia.

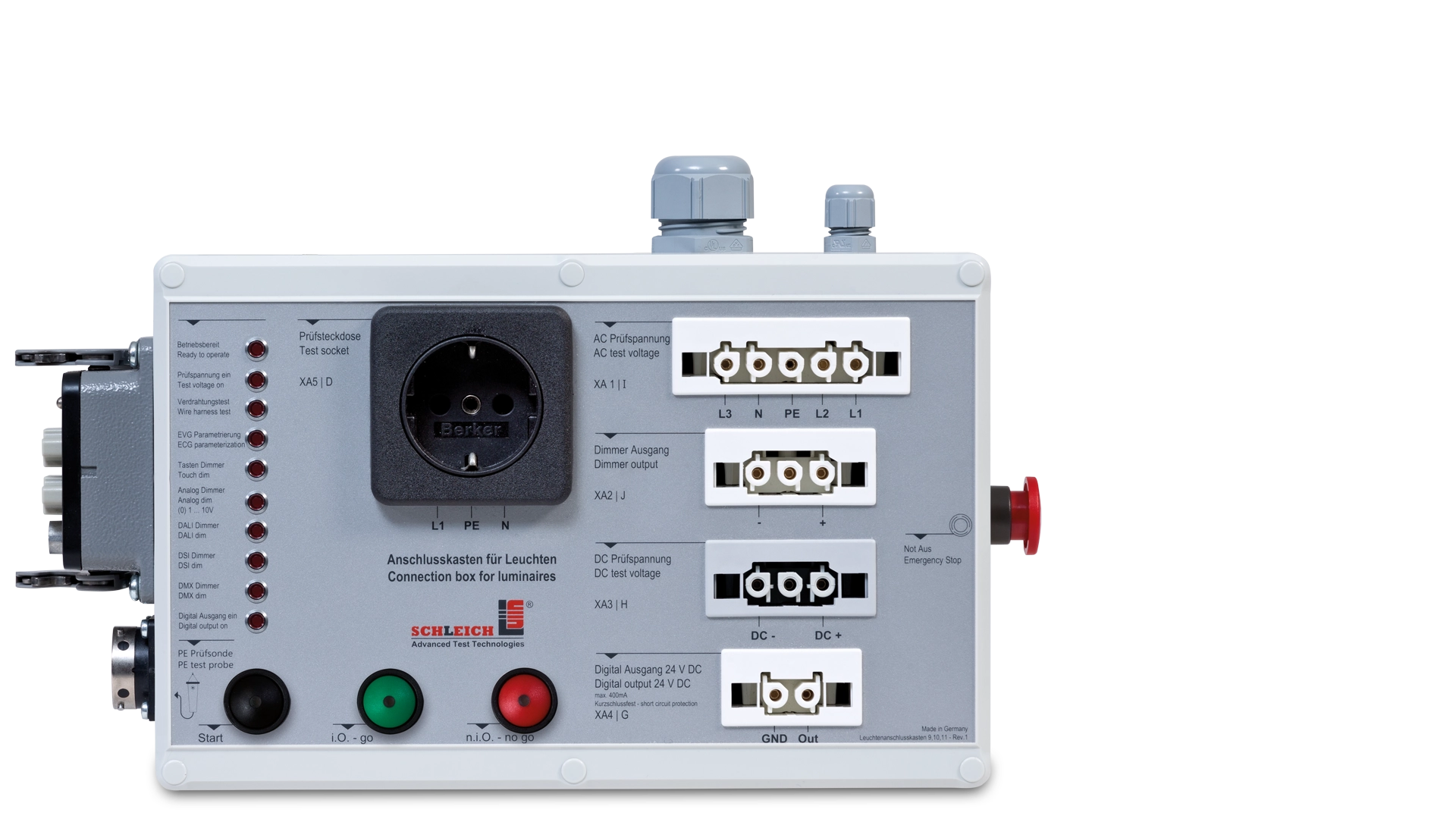

Die comBOX mogą być wyposażone w diody LED i przyciski sterujące. Diody LED wskazują stan komunikacji z elektronicznym statecznikiem. Przyciski sterujące mogą sekwencja testowa do sterowania/potwierdzania w sekwencja testowa .

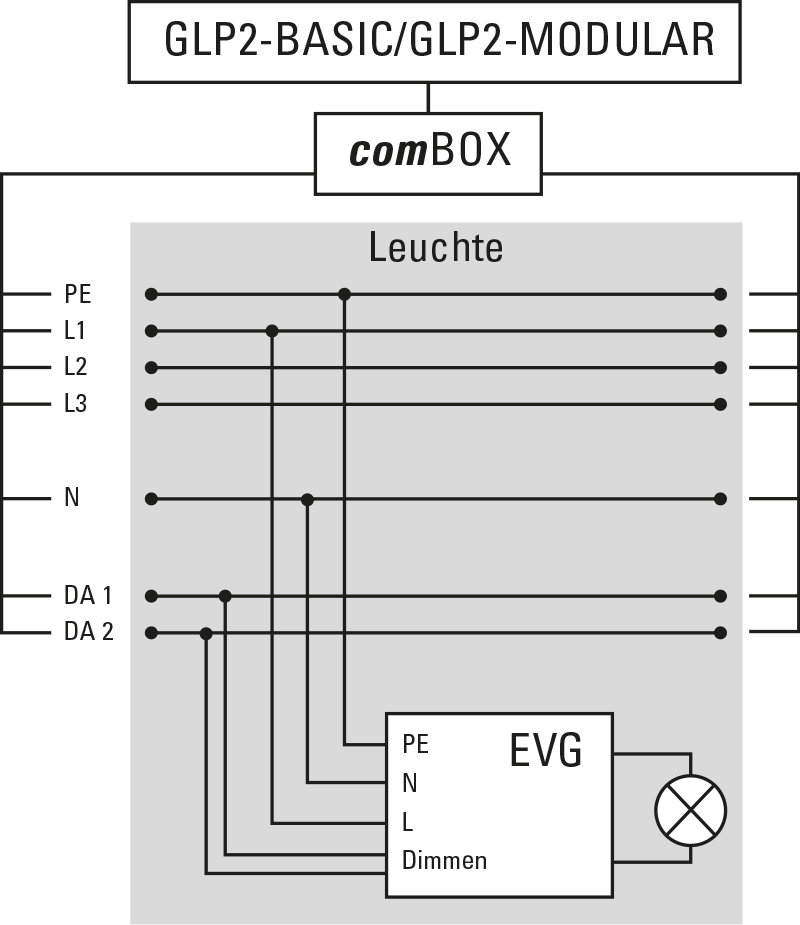

Schemat zasadniczy przedstawia podłączone do comGLP2-MODULAR.

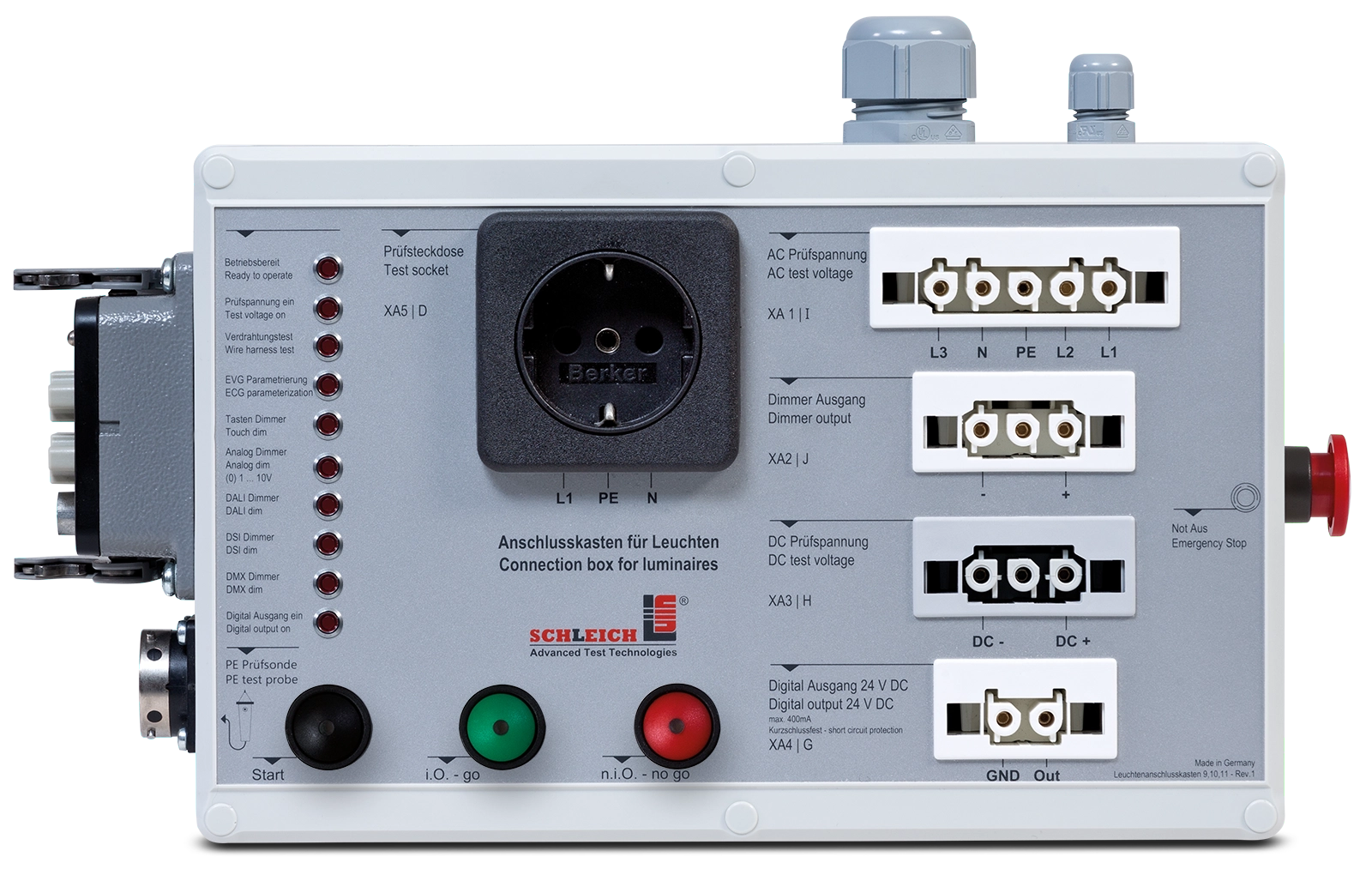

Die comBOX udostępnia do 7 przyłączy dla oprawy oświetleniowej. Służą one do zasilania napięciem sieciowym oraz komunikacji z elektronicznym statecznikiem. Ponadto dostępnych jest opcjonalnie 7 dodatkowych przyłączy, jeśli w toku test ciągłości oprawie oświetleniowej.

Podczas produkcji EVG/ECG może również zaistnieć konieczność flashowania wbudowanego mikrokontrolera za pomocą oprogramowania układowego. Funkcja ta również może być w całości przejęta przez urządzenie testujące.
