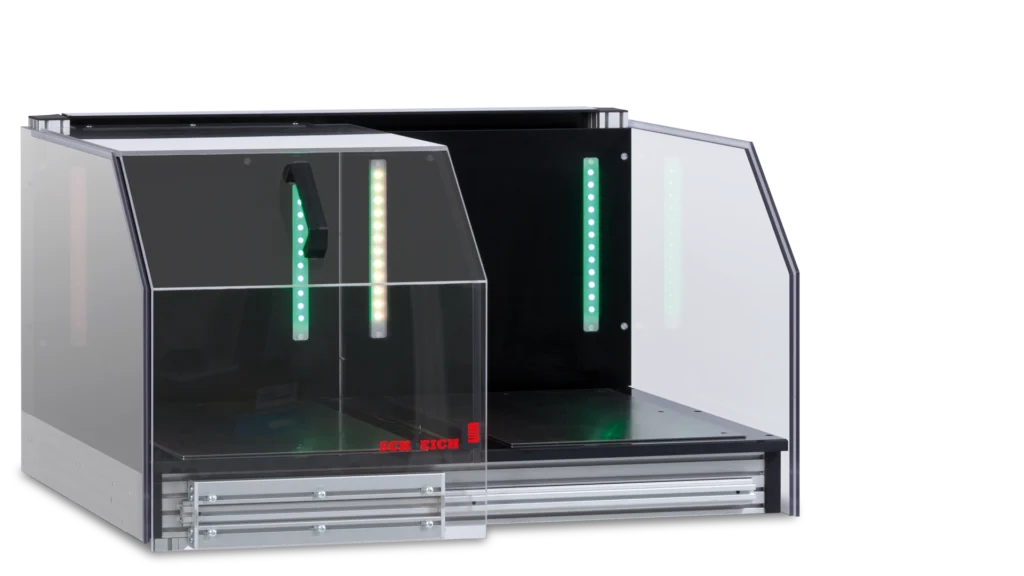

Cappucci di prova doppi

prova protezione obbligatoria contro i contatti accidentali

Le cappe di prova sono dispositivi di protezione che servono a proteggere gli operatori dai rischi elettrici e a impedire il contatto con l'oggetto in prova durante il test. Sono disponibili in diverse forme e dimensioni per diverse applicazioni.

La nostra vasta gamma di cappucci di prova standard copre quasi tutti i casi di applicazione. Se nel nostro portafoglio non è disponibile una soluzione standard adatta, produciamo anche cappucci di prova speciali.

I fatti salienti:

Ampia scelta di varianti di cappucci di prova standard
Costruzioni meccanicamente solide e durevoli
Progettato per l'uso intensivo in ambienti industriali
Lunga durata e funzionamento affidabile

7 varianti di prodotto

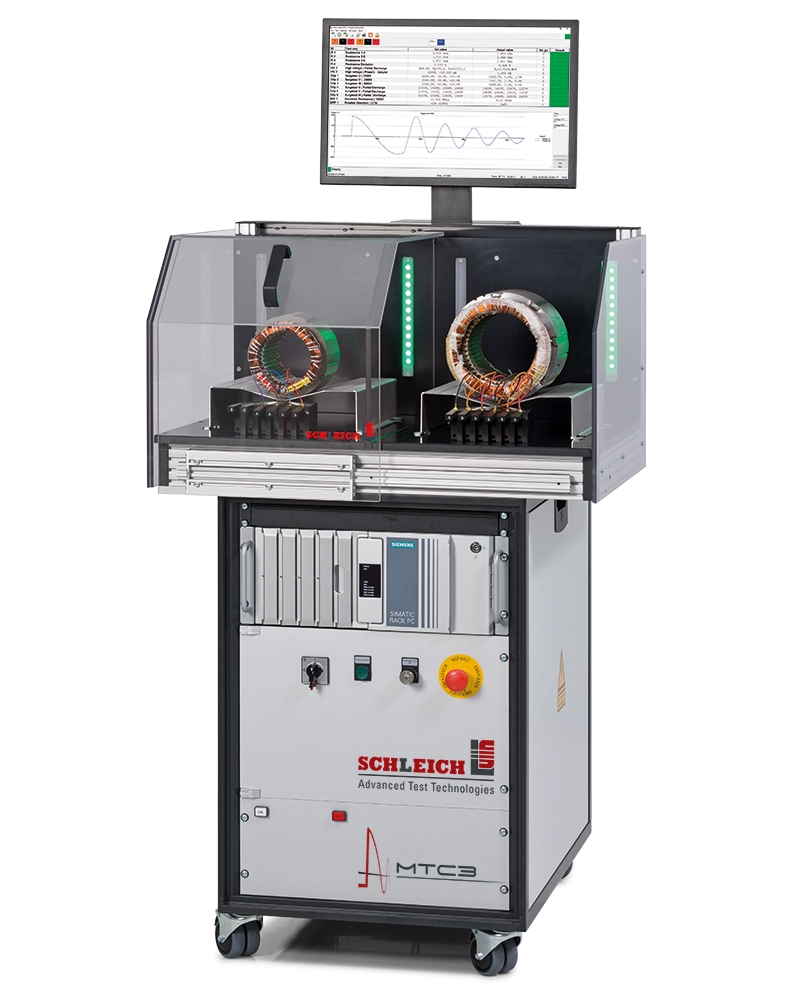

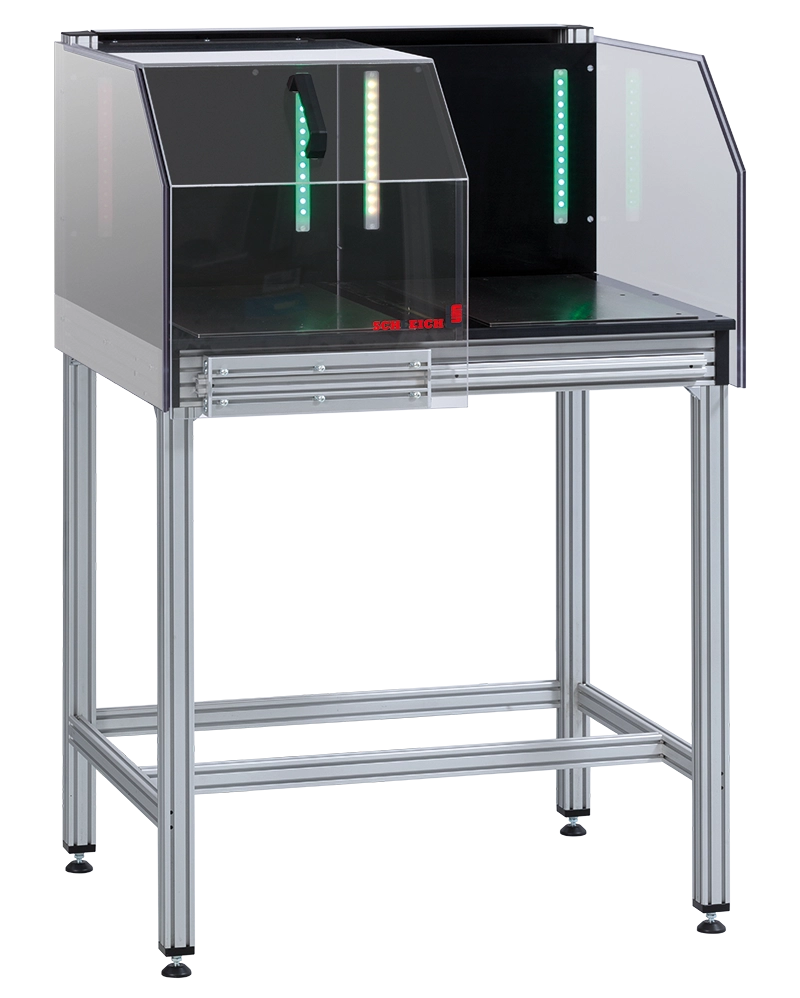

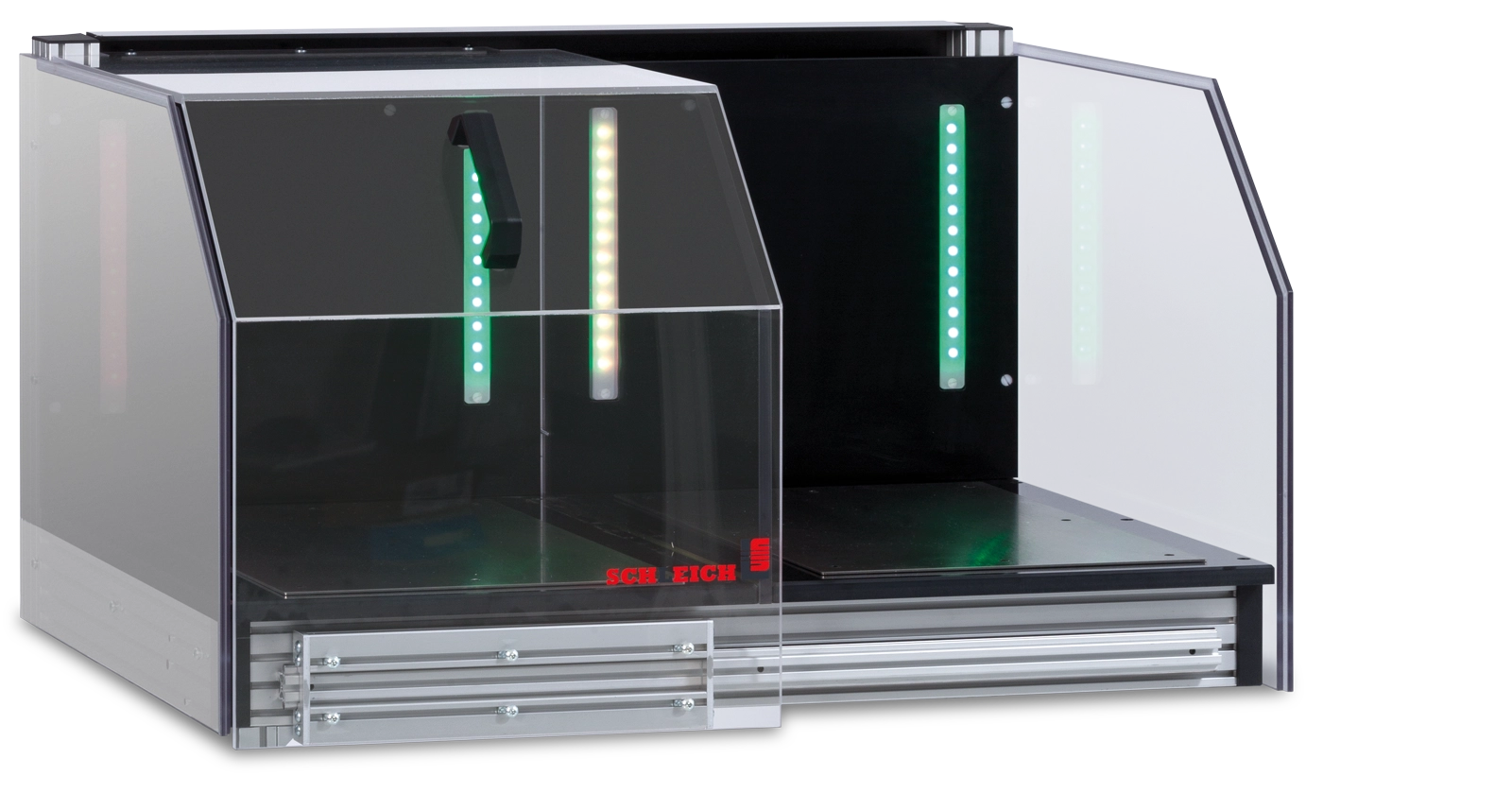

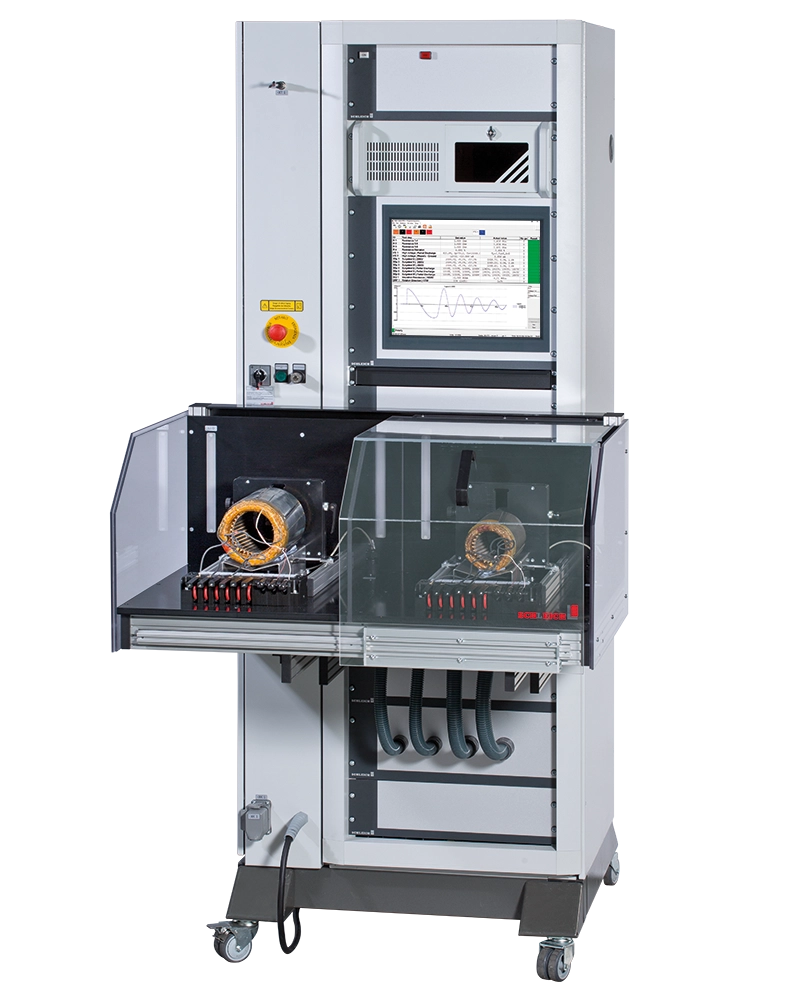

Cappa doppia di prova M3-800-617-500

modello	3
Dimensioni interne	385 x 536 x 345 mm – Larghezza x Profondità x Altezza
Dimensioni esterne	800 x 617 x 500 mm – larghezza x profondità x altezza
tensione nominale	max. 6 kV CA / 8 kV CC
sicurezza	fino a PL e, SIL 3, Cat. 4 raggiungibile - finecorsa di sicurezza a due canali con dispositivo di valutazione certificato
Blocco durante il controllo	sì
Spie LED di risultato	GO n.GO integrato sala prove
connessione cavi di prova sul retro	predisposto per 2 connettori industriali
Resistenza del terreno	20 kg, 50 kg opzionale
Versione ESD	facoltativo
Montabile su telaio da tavolo	Opzionalmente con piedini regolabili o ruote bloccabili
Montabile su contenitori su ruote	facoltativo
Dati CAD disponibili	Sì, su richiesta
Disponibilità	in 15 giorni lavorativi
numero d'ordine	401461

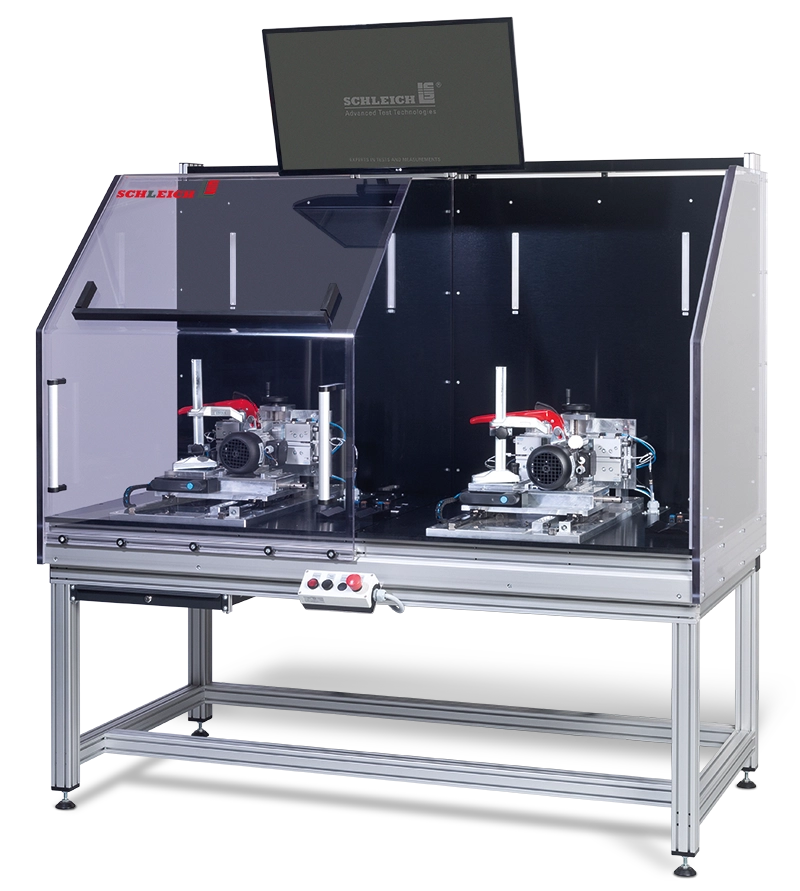

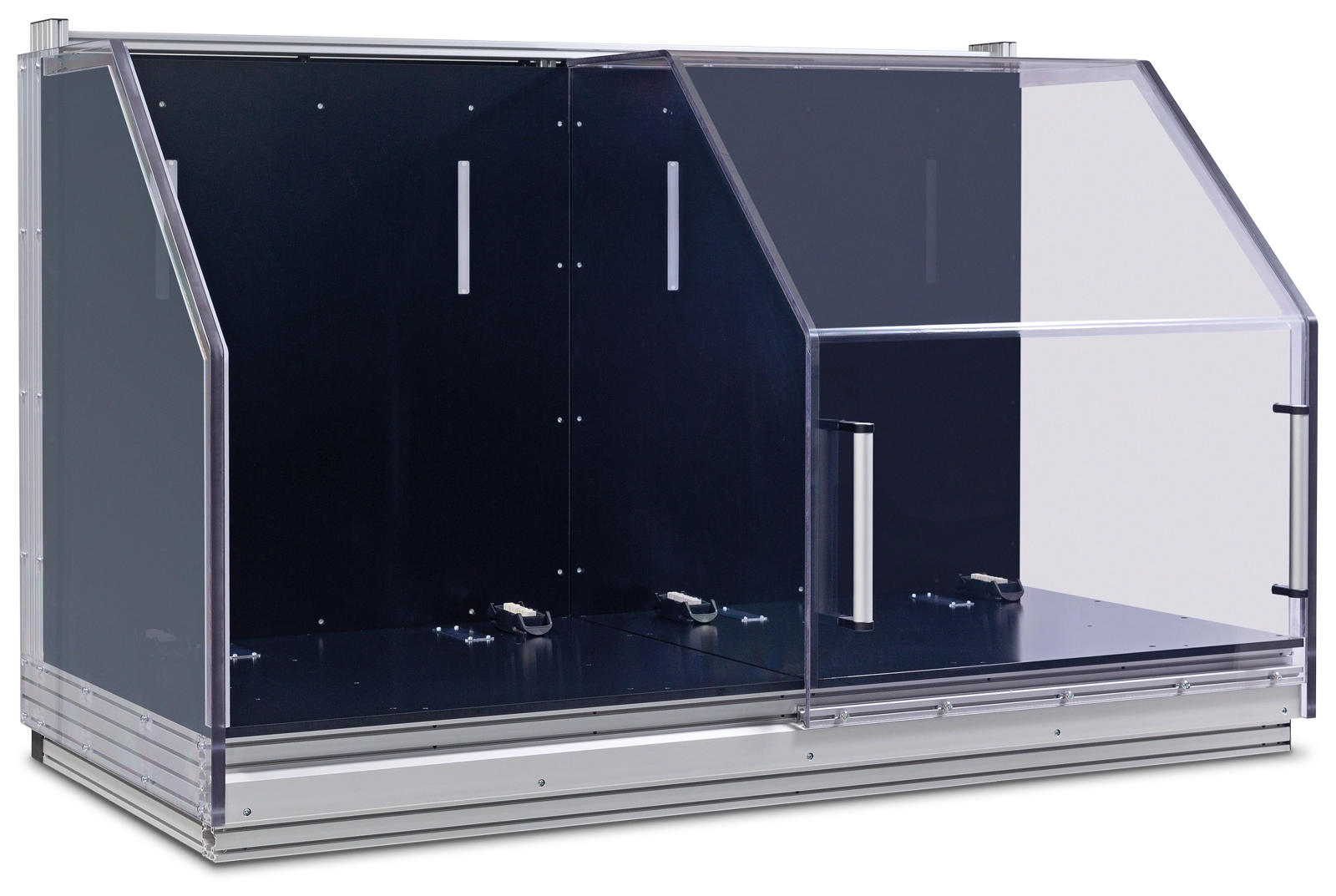

Cappa doppia di prova M12-1860-950-1175

modello	12
Dimensioni esterne	1860 x 950 x 1175 mm – Larghezza x Profondità x Altezza
tensione nominale	max. 6 kV CA / 8 kV CC
sicurezza	fino a PL e, SIL 3, Cat. 4 raggiungibile - finecorsa di sicurezza a due canali con dispositivo di valutazione certificato
Blocco durante il controllo	sì
Spie LED di risultato	GO n.GO integrato sala prove
Resistenza del terreno	50 kg; 150 kg opzionale
Versione ESD	facoltativo
Montabile su telaio da tavolo	Opzionalmente con piedini regolabili o ruote bloccabili
Dati CAD disponibili	Sì, su richiesta
Disponibilità	in 15 giorni lavorativi
numero d'ordine	40141680

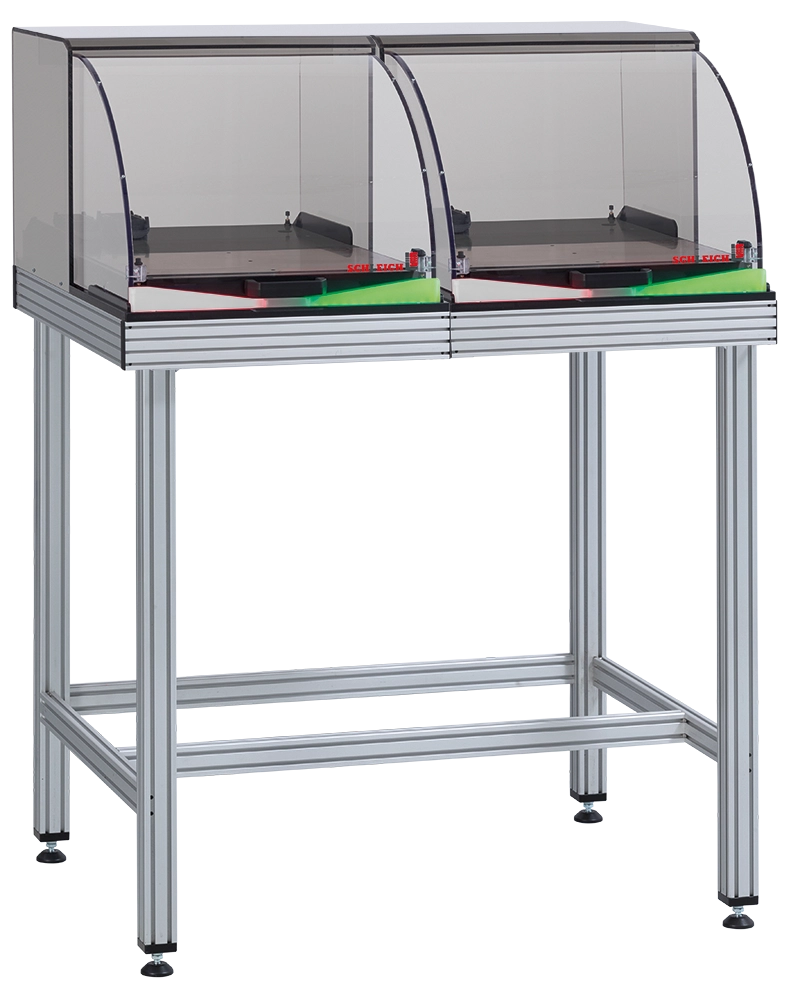

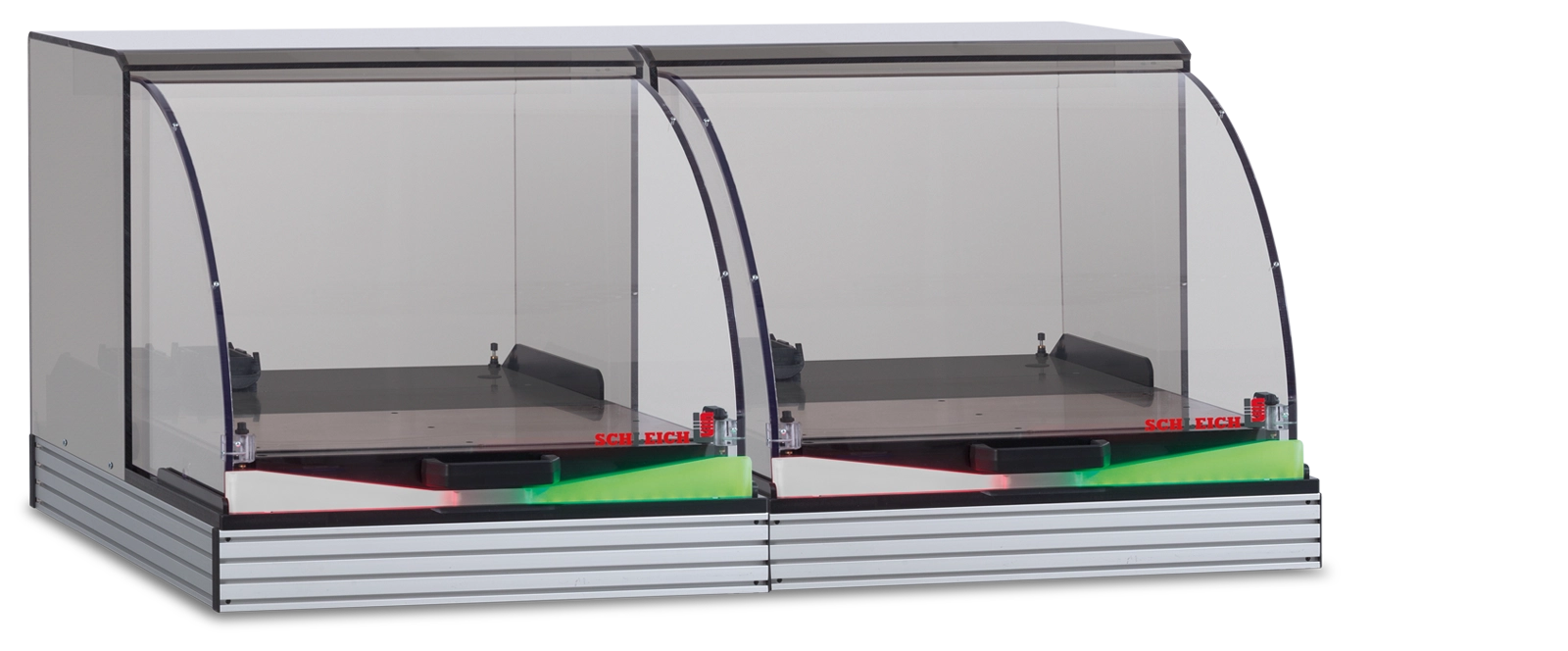

Cappa doppia 2x M1-1092-792-520

modello	1
Dimensioni esterne	1092 x 792 x 520 mm – Larghezza x Profondità x Altezza
tensione nominale	max. 8 kV CA / 10 kV CC
sicurezza	fino a PL e, SIL 3, Cat. 4 raggiungibile - finecorsa di sicurezza a due canali con dispositivo di valutazione certificato
Blocco durante il controllo	facoltativo
Apertura automatica	facoltativo
Spie LED di risultato	GO n.GO integrato sala prove
connessione cavi di prova sul retro	predisposto per 2 connettori industriali
Resistenza del terreno	15 kg, 50 kg opzionale
Versione ESD	facoltativo
Montabile su telaio da tavolo	Opzionalmente con piedini regolabili o ruote bloccabili
Dati CAD disponibili	Sì, su richiesta
Disponibilità	in 15 giorni lavorativi

Mostra tutte le 7 varianti di prodotto

Protezione perfetta e sicura contro i contatti accidentali

SCHLEICH sono un acquisto solido e durevole che riduce i rischi per l'operatore. Ergonomia e affidabilità sono in primo piano, grazie alla copertura a prova di contatto degli oggetti in prova.

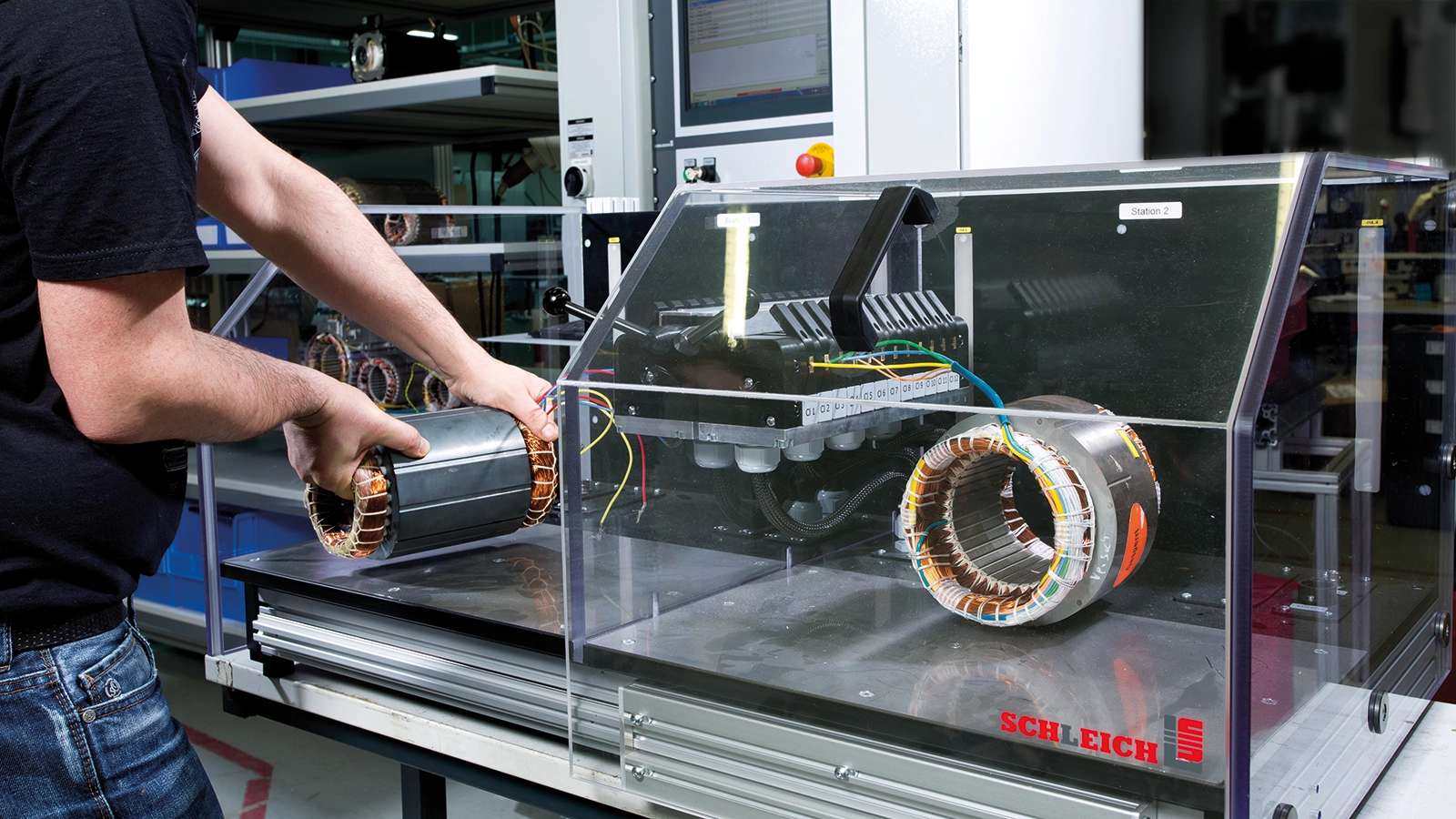

gabbia di prova , di facile utilizzo, gabbia di prova in plastica trasparente resistente agli urti e provino il provino per consentire l'osservazione ottica o il controllo durante la prova. Le prove sono gabbia di prova solo con gabbia di prova chiusa e lo stato di chiusura della gabbia di prova monitorato continuamente da un interruttore di finecorsa di sicurezza a doppio circuito. È conforme ai requisiti di legge ed è omologato dal punto di vista della sicurezza.

La chiusura della gabbia di prova la procedura di prova. L'apertura durante la prova in corso comporta interruzione immediata interruzione dell'apparecchio di prova. La TENSIONE DI PROVA disattivata nell'apparecchio di prova e il provino scaricare. Il processo di scaricamento viene monitorato dall'apparecchio di prova.

Grazie al dispositivo di chiusura opzionale, la gabbia di prova rimane gabbia di prova :

fino alla completa scarica oggetto in prova
fino al completamento di un movimento meccanico o di una rotazione
in caso di risultato della prova negativo risultato della prova n.GO)

Le gabbie di prova possono essere dotate di supporti meccanici personalizzati per i vostri oggetti di prova. Questi possono essere facilmente montati sulla piastra di base o sulle piastre intercambiabili. All'interno della gabbia di prova presenti dei collegamenti per il contatto dei cavi di prova. I cavi di collegamento al dispositivo di prova sono solitamente collegati al dispositivo di prova tramite connettori sicuri.

L'isolamento completo della camera di prova impedisce la propagazione della tensione all'esterno. Il personale addetto è protetto in modo ottimale.

Per scarica i prodotti sensibili dall'accumulo e scarica elettrostatica, sono disponibili a un costo aggiuntivo cappucci di prova realizzati con materiali ESD.
