Tester di resistenza di isolamento

Il numero di tester di resistenza di isolamento disponibili sul mercato è elevato e la quantità di funzioni configurabili è impressionante.

Se eseguire provino prove di isolamento sul vostro provino , vi consigliamo di utilizzare un singolo strumento di prova. Esso contiene solo il metodo di prova resistenza di isolamento".

Se il provino richiede provino un controllo più approfondito della sicurezza e del funzionamento, consigliamo i nostri dispositivi di prova multifunzione.

Il test di resistenza di isolamento (detto anche test "IR") serve a determinare la resistenza di isolamento in campi di misura da kΩ a TΩ. Molte norme di prova (ad es. VDE, EN, IEC, UL ...) prescrivono la misurazione e la valutazione della resistenza di isolamento.

Perché il test di resistenza di isolamento è così importante.

Lavatrice, motore elettrico, lampada... Questi e quasi tutti gli altri prodotti elettrici, così come gli impianti elettrici, possono funzionare in modo sicuro solo se dispongono di un'elevata resistenza di isolamento elettrico.

Nel peggiore dei casi, un isolamento inadeguato può causare incidenti elettrici con lesioni gravi o addirittura mortali, oppure provocare danni considerevoli al prodotto. Con l'aiuto della prova di isolamento determinare la qualità dell'isolamento dell'oggetto in esame. Il controllo dei prodotti elettrici viene effettuato con tensioni di prova tipicamente comprese tra 500 e 1.000 V CC.

Per prova di isolamento quasi tutti i settori della prova di isolamento , SCHLEICH offre SCHLEICH gamma molto ampia di tester di isolamento da 25 V fino a 50.000 V CC.

Il controllo viene effettuato tra tutti i conduttori sotto tensione e dai conduttori sotto tensione all'involucro. La prova di isolamento sempre prova ad alta tensione tra gli stessi collegamenti di prova della prova ad alta tensione .

Questi errori vengono rilevati dal test di resistenza di isolamento.

• Debolezze di isolamento tra conduttori elettrici qualsiasi e il conduttore di protezione
• Debolezze nell'isolamento tra i conduttori elettrici
• Cattivo isolamento in termini di distanza nell'aria e linea di fuga

Quali sono i criteri di valutazione positivo/negativo?

La valutazione della prova di isolamento sempre prova di isolamento sulla base della resistenza ohmica di isolamento TENSIONE DI PROVA tra i due poli della TENSIONE DI PROVA . Questa non deve scendere al di sotto di un limite regolabile.

prova di isolamento con corrente continua.

In linea di principio, la prova di isolamento vieneTENSIONE DI PROVA prova di isolamento unaTENSIONE DI PROVA CC.

Perché?

Spesso gli oggetti sottoposti a prova presentano capacità inevitabili dovute ai condensatori di filtro o alla loro struttura fisica. Una prova con tensione alternata avrebbe lo svantaggio che queste capacità causerebbero un elevato flusso di corrente capacitiva. In tali condizioni non sarebbe possibile determinare con sufficiente precisione la resistenza reale. Se invece la prova viene eseguita con corrente continua, la capacità gioca capacità un ruolo secondario. Dopo la carica della capacità , attraverso la resistenza di isolamento capacità solo una corrente di isolamento molto piccola. Sulla base della tensione applicata e della corrente che scorre, la resistenza di isolamento viene calcolata resistenza di isolamento la legge di Ohm.

Ecco come viene prova di isolamento la prova di isolamento .

Manuale, parzialmente automatico o completamente automatico: con gli strumenti di prova dell'isolamento di SCHLEICH possibile eseguire tutte le operazioni di prova in modo rapido ed efficiente.

Sono tutti progettati secondo il "principio KISS", ovvero secondo il motto: "Keep It Simple and Smart" (mantieni le cose semplici e intelligenti). Questo principio è il filo conduttore di tutti i prodotti SCHLEICH.

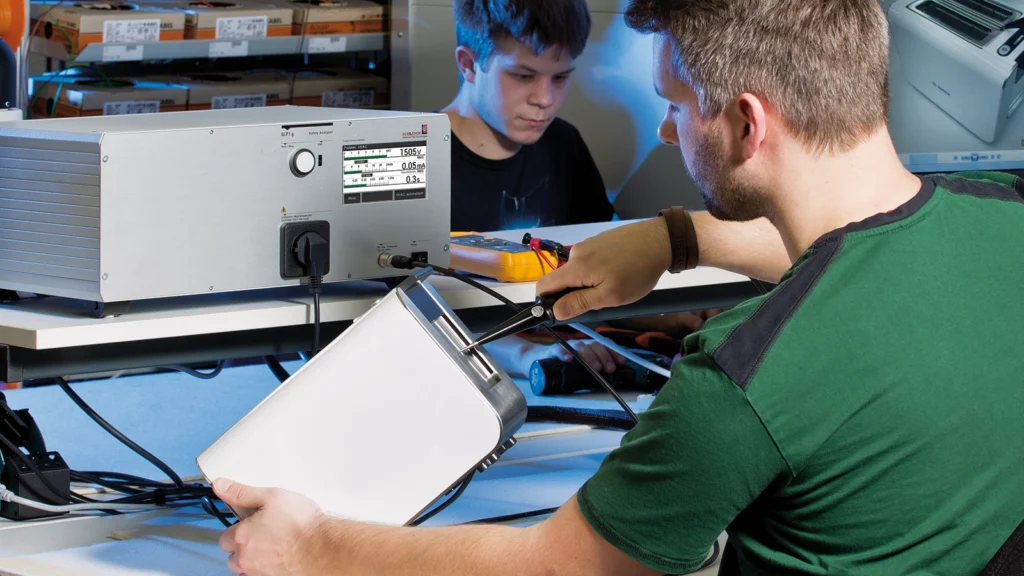

Per gli stabilimenti di produzione offrire più offrire gli apparecchi di prova dell'isolamento parzialmente o completamente automatizzati. Questi sono dotati di un pannello di commutazione a relè (matrice a relè) che commuta TENSIONE DI PROVA la TENSIONE DI PROVA sui punti di prova desiderati. La prova manuale viene eseguita con una sonda di prova. A tal fine, l'operatore sposta manualmente la sonda di prova da un punto di prova all'altro. Nonostante la procedura manuale, il test può essere documentato in modo impeccabile. Un'applicazione tipica è il controllo di prodotti elettrici, quadri elettrici e macchine secondo la direttiva macchine EN 60204.

A seconda dell'applicazione, i sistemi di collaudo di questo tipo dispongono di un massimo di 1.000 connessioni di collaudo.

Esecuzione sicura della prova di isolamento.

Lavorare con tensioni di prova elevate non è privo di pericoli. È quindi indispensabile rispettare le norme di sicurezza vigenti. Nei SCHLEICH, la CORRENTE DI PROVA è CORRENTE DI PROVA limitata. Il limitatore di corrente di sicurezza integrato limita la CORRENTE DI PROVA un massimo di 3-12 mA CC. Ciò consente di utilizzare i tester di isolamento senza cappucci di prova.

Tuttavia, occorre tenere conto anche di un secondo criterio:
A causa della loro struttura, molti oggetti sottoposti a prova presentano una capacità inevitabile. Durante la prova, tale capacità viene capacità e immagazzina la carica. L'energia massima immagazzinata non deve superare i 125 mJ (Q = 1/2 x C x U²). In caso contrario, l'operatore potrebbetensione residua una colpo elettrica pericolosa colpo della carica residuatensione residua se tocca l'oggetto in prova dopo la prova.

Se al termine della prova il dispositivo di prova è ancora provino al provino , il dispositivo di prova provvede internamente alla scarica sicura. Tuttavia, se ciò non può essere garantito in modo affidabile, come misura di protezione vengono utilizzate cuffie di prova, cabine di prova, barriere fotoelettriche o catene di delimitazione.

prova di isolamento a potenziale zero?

Nella maggior parte dei casi viene prova di isolamento la prova di isolamento a potenziale zero. Viene tipicamente utilizzata con sonde di prova fino a 1.000 V CC o con pistole di prova di sicurezza fino a 10.000 V CC. Garantisce la massima sicurezza utente.

Con tensioni elevate a partire da 15.000 V, la TENSIONE DI PROVA è TENSIONE DI PROVA generalmente messo a terra su un solo lato.

prova di isolamento cose da tenere presente durante una prova di isolamento !

Per eseguire prova di isolamento la prova di isolamento , è necessario assicurarsi che il provino sia provino TENSIONE DI PROVA alla TENSIONE DI PROVA . Il controllo della corretta esecuzione della prova può essere effettuato in due modi di monitoraggio del contatto:

• Impostazione di una corrente di carica: ciò è vantaggioso per i campioni di prova che capacità una capacità tra i punti di prova. Se durante l'accensione della TENSIONE DI PROVA scorre TENSIONE DI PROVA corrente di carica misurabile, si può essere certi che il provino sia collegato provino al dispositivo di prova.
• Misurazione della tensione provino applicata al provino : a tale scopo, oltre ai cavi di prova, al provino vengono provino due cavi di rilevamento supplementari. Questo tipo di misurazione viene spesso denominato misurazione a quattro fili. Tramite i due cavi di rilevamento viene TENSIONE DI PROVA la TENSIONE DI PROVA provino applicata al provino . Questa tensione viene confrontata con un valore predefinito. Questa procedura di controllo viene quindi denominata misurazione di tensione.

prova di isolamento è possibile misurare con una prova di isolamento ?

A integrazione della prova di isolamento possibile misurare anche il PI (indice di polarizzazione) o il DAR (rapporto di assorbimento dielettrico). Non si tratta di metodi di prova di sicurezza tipici, ma vengono spesso utilizzati per la manutenzione preventiva.

I requisiti di un tester standard per la resistenza di isolamento.

La maggior parte delle norme nazionali e internazionali prescrivono una TENSIONE DI PROVA 500 V CC. Per questo motivo molti SCHLEICH hanno una TENSIONE DI PROVA variabile TENSIONE DI PROVA 50 a 1.000 V CC.

Sono tipicamente dotati di una sorgente di tensione di prova CC elettronica reattiva. A seconda dispositivo , ciò consente dispositivo l'esecuzione precisa di profili di tensione.

SCHLEICH si basano su oltre 30 anni di esperienza. Fin dall'inizio è stata utilizzata una tecnologia di misurazione digitale anziché analogica. In linea di principio vengono sempre impiegate le tecnologie più moderne.

Come trovare il tester di resistenza di isolamento più adatto alle vostre esigenze.

Il numero di tester di isolamento disponibili sul mercato è elevato e la quantità di funzioni configurabili è impressionante.

Se eseguire esclusivamente prove di isolamento, un tester singolo è la scelta giusta. Questo contiene un solo metodo di prova, ovvero la prova di isolamento.

Se il provino richiede provino anche un controllo più completo della sicurezza e del funzionamento, consigliamo i nostri tester combinati/multifunzione. Questi consentono di dispositivo comodamente in un unico dispositivo diversi metodi di prova, come ad esempio l'isolamento, l'alta tensione e prova della resistenza del conduttore di protezione. La commutazione dei metodi di prova nel dispositivo che durante la prova non sia necessario ricollegare provino i cavi di misura al provino .
Inoltre, è molto frequente anche la combinazione di prove di sicurezza e prove funzionali complete. Per prova funzionale , il tester prova funzionale al provino la tensione di esercizio elettrica per verificare anche le caratteristiche di funzionamento elettrico.

Grazie al funzionamento intuitivo e comodo dei nostri tester di isolamento, ogni prova viene eseguita in modo rapido, preciso ed economico.
