Le simulateur de décharges partielles est la solution idéale pour contrôler les systèmes de mesure des décharges partielles en combinaison avec le test de surtension. Il génère de manière ciblée des décharges partielles qui doivent être détectées appareil de mesure par appareil de mesure . Les décharges se produisent exactement au moment où la tension de crête réglée est atteinte. Cela permet de contrôler avec précision à la fois le système de détection des décharges partielles et la mesure de tension.

Fonctionnement :
Le simulateur est Appareil testé en parallèle à Appareil testé . Pendant le test, il enregistre les valeurs maximales de Tension. Dès que la valeur limite est atteinte, le simulateur TE génère une impulsion à large bande qui est détectée de manière fiable par les systèmes de mesure des décharges partielles avec détection par antenne. Le réglage s'effectue facilement via l'écran tactile intégré.

Données techniques

• Précision de mesure : ±5 % de valeur réelle Upeak)
• Mesure de tension : enregistrement des valeurs de crête (Upeak)
• Bornes de test : 2 (signal et GND)
• Batterie : gel de plomb / 24 V
• Charge à l'aide d'un chargeur à fiche (fourni)
• Dimensions : 200 × 150 × 80 mm

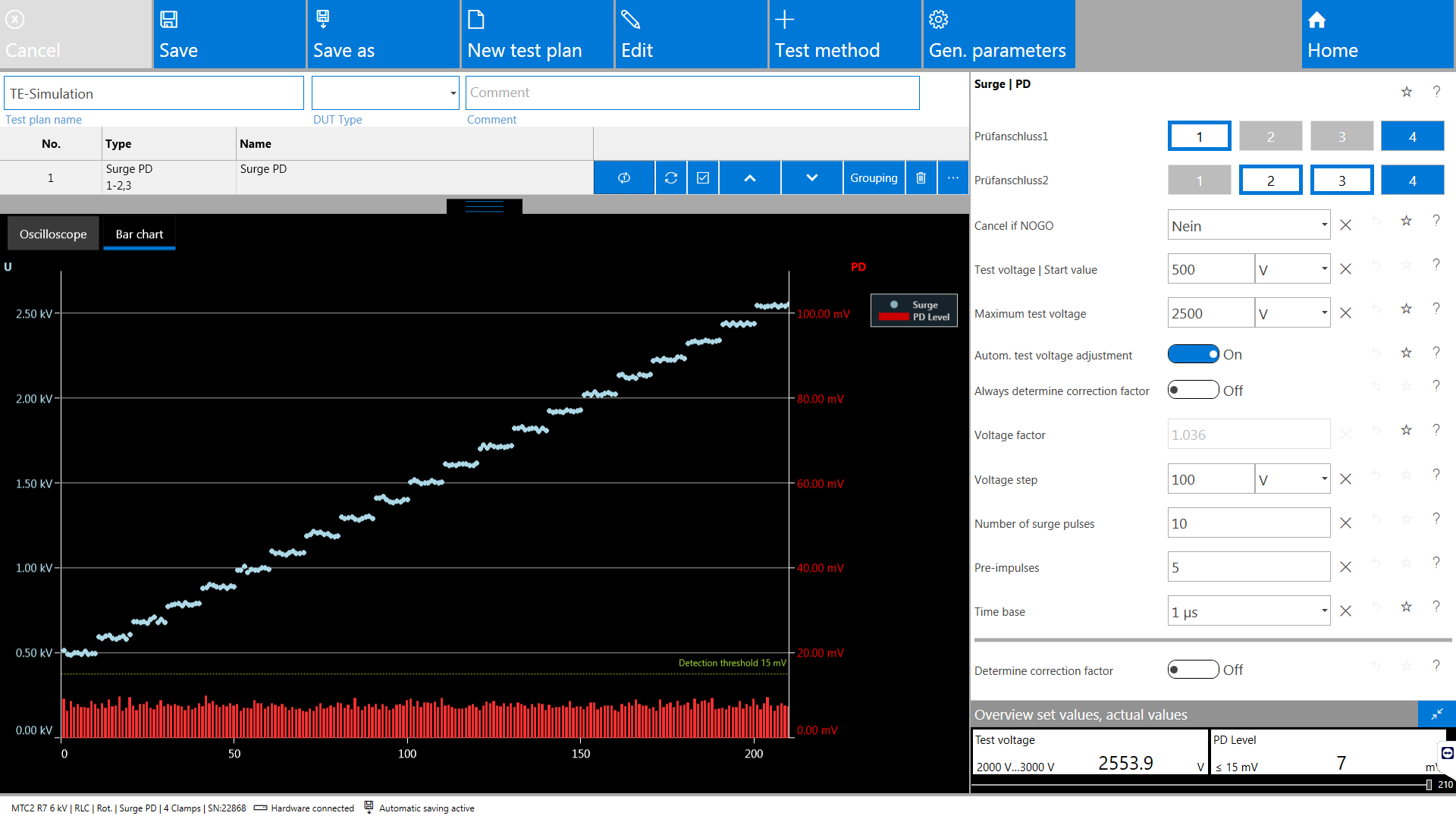

Fonctionnement avec simulateur TE : pas de décharge partielle.

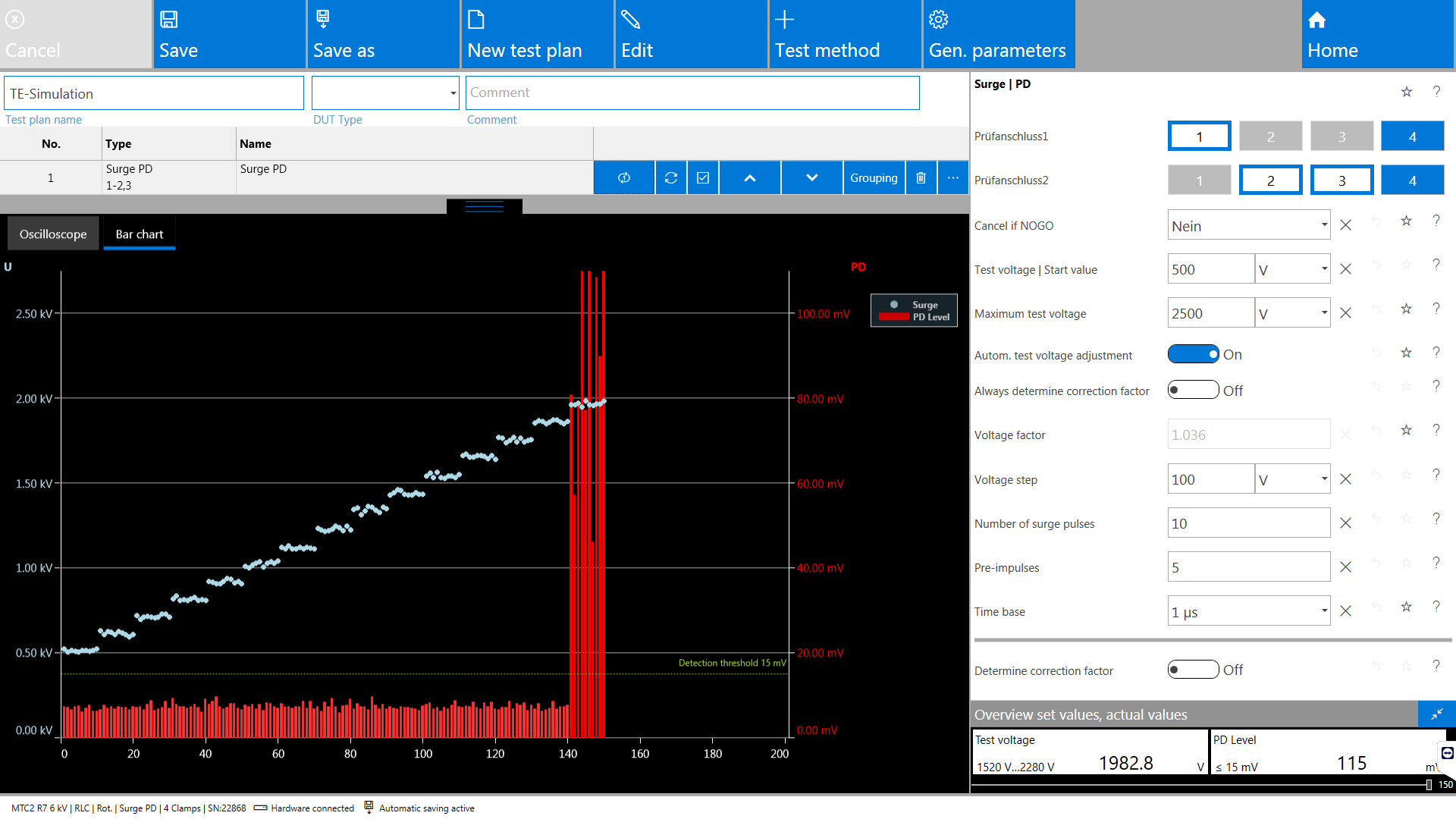

Fonctionnement avec simulateur TE : avec décharge partielle.
