Analyseur de moteur 1
Bobinage universel et appareil de test de moteur électrique
Cet appareil de contrôle se caractérise par sa conception compacte et ses possibilités d'utilisation universelles pour la recherche d'erreurs sur des bobinages hors tension.
Dix tests et procédures de contrôle fiables sontintégré à appareil . La batterie intégrée permet également d'effectuer des tests sans alimentation secteur. Il s'agit d'un outil polyvalent pour le service et réparation de moteur électrique, ainsi que pour la maintenance et l'entretien.
Les faits marquants :
- Appareil universel pour tester les stators, induit, moteur électrique et les transformateurs
- 10 méthodes d'essai
- commutation automatique commutation les trois câbles de raccordement du moteur électrique
- base de données des résultats intégrée base de données des résultats
- Transfert des résultats vers un PC via une interface RS 232 ou USB
- Fonctionnement autonome sur batterie avec indicateur d'état de la batterie
Le MotorAnalyzer1 – l'outil universel
Le MotorAnalyzer1 est un appareil de test universel destiné au contrôle des moteurs électriques et des bobinages. Il combine dix méthodes de test différentes dans un appareil mobile et facile à utiliser. La combinaison des méthodes de test, sa conception extrêmement compacte et la possibilité de le faire fonctionner sur batterie font du MotorAnalyzer1 un outil idéal pour une utilisation sur site, en particulier dans les situations d'installation difficiles.
Le MotorAnalyzer1 convient aussi bien à une utilisation en interne qu'à une utilisation chez vos clients. Grâce à son fonctionnement sur batterie indépendant du réseau, les moteurs électriques (par exemple sur une grue) peuvent être contrôlés de manière fiable, même dans des positions de montage difficiles.
Grâce à une fonctionAutoTestconviviale, le MotorAnalyzer1 analyse lemoteur en mesurant la tension de choc, la résistance, la résistance d'isolement et l'inductance.
En complément du test des moteurs électriques, le MotorAnalyzer1 aide à régler le pont de balais des moteurs à courant continu, à tester la rupture des barres des rotors à court-circuit, à localiser les défauts de court-circuit dans les encoches du stator, et bien plus encore.

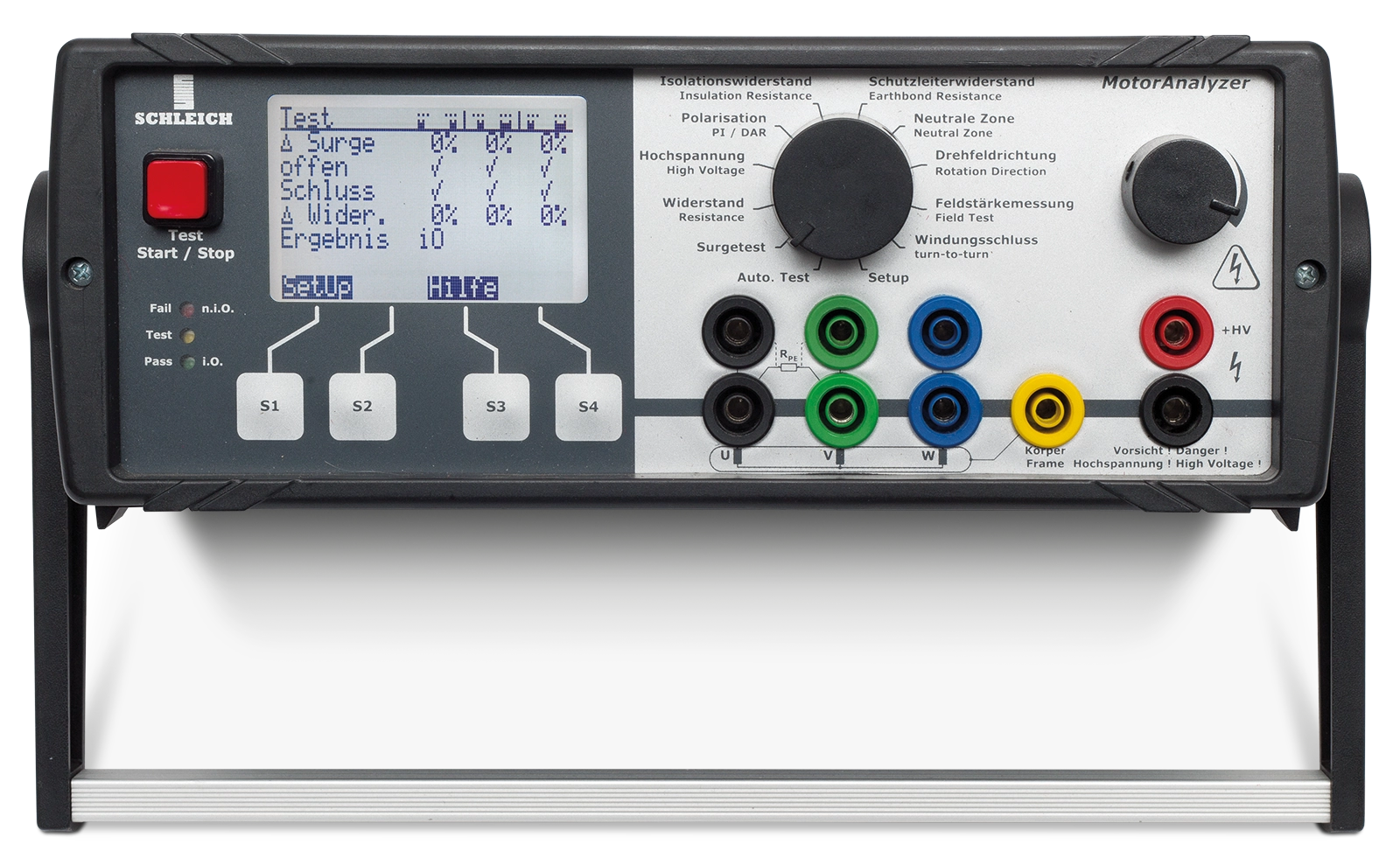

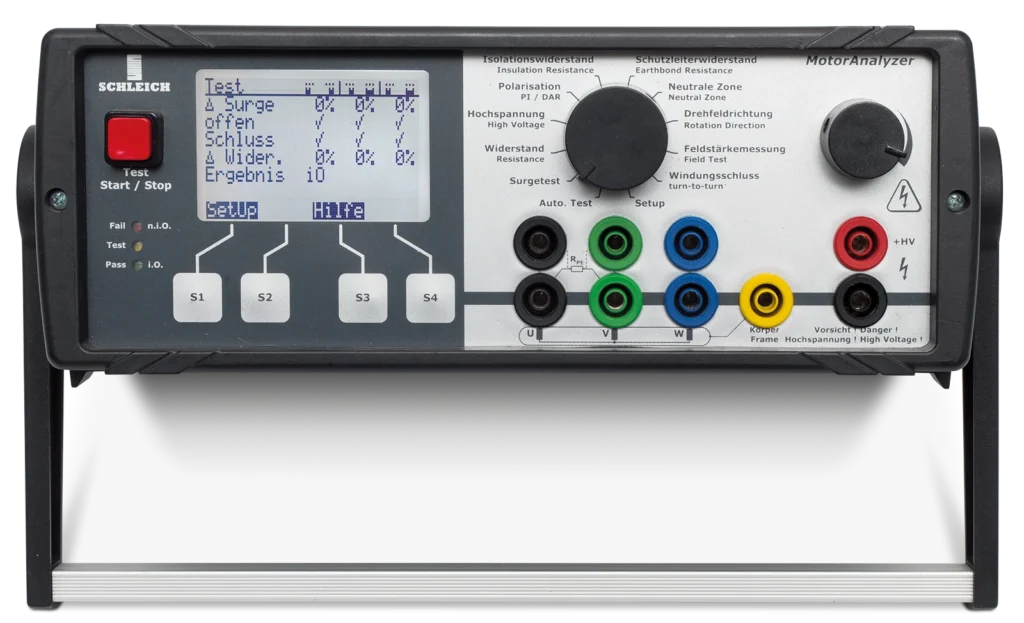

Les éléments de commande et les raccordements
L'équipement de série
Fonctionnement et technique
- séquence de test manuelle
- séquence de test entièrement automatique
- Mémoire intégrée pour les valeurs mesurées
- Horloge temps réel pour enregistrer l'heure et la date
- Enregistrer résultats des tests
communication
- RS-232
- USB
Sécurité
- Contrôles de plausibilité intégrés pour toutes les saisies
- Textes d'aide explicatifs intégrés pour chaque saisie
- Messages de sécurité et d'avertissement

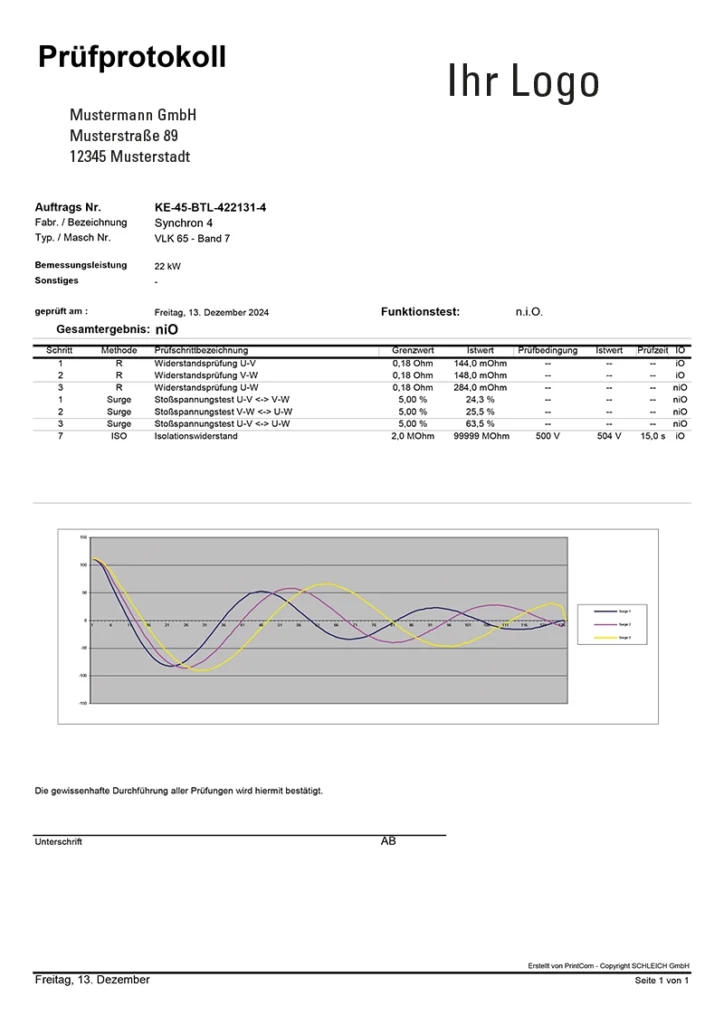

Le Protocole de test PrintCom
Logiciel PC pour Enregistrer imprimer les résultats des tests
PrintCom est la solution simple et efficace pour Enregistrer résultats du test Enregistrer imprimer les protocoles d'essai. Les résultats du test être archivés dansExcel® et imprimés.
Le logiciel PC PrintCom est fourni avec le MotorAnalyzer1. L'appareil de test dispose d'une mémoire des résultats du test intégrée mémoire des résultats du test. Celle-ci peut être lue par PrintCom après chaque test ou à un moment ultérieur. PrintCom enregistre les résultats du test le PC et permet d'imprimer un rapport de test.
résultats du test , afficher et imprimer résultats du test .
Avec ce logiciel, la consignation numérique est un jeu d'enfant : il transfère rapidement les données de test via l'interface série et les présente de manière claire et structurée sur votre PC. Imprimez Protocole de test le Protocole de test pour vos clients ou Enregistrer au format PDF pour préserver l'environnement.
Format de stockage des résultats du test
PrintCom enregistre vos résultats du test et directement auformat Excel®. Bénéficiez d'une flexibilité maximale lors de la création de protocoles.
- Le logiciel comprend déjà un large choix demodèles de protocoles de contrôle Excel® préconfigurés dans différentes mises en page.
- Personnalisation facile : adaptez ces modèles directement dansExcel® à vos besoins. Ajoutez par exemple des informations complémentaires ou personnalisez le Protocole de test personnalisé le logo de votre entreprise.
- Vous avez à tout moment la possibilité de créer vous-même Protocole de test entièrement nouveaux dansExcel®.
mode en ligne
En mode en ligne, l'appareil de contrôle est connecté en permanence à un PC et PrintCom est lancé. Dès qu'un nouveau résultat du test après un contrôle, celui-ci est immédiatement transféré vers le PC et y est enregistré. Une fois tous les contrôles terminés, les résultats enregistrés sont sauvegardés.
mode hors ligne
L'appareil de contrôle peut également résultats du test les résultats du test . Il est ainsi possible de charger les résultats du test dans PrintCom et de Enregistrer.
réseau
En configurant correctement le chemin d'accès au stockage dans PrintCom, lesfichiers Excel® peuvent bien sûr également être Enregistrer sur le réseau.
Tous les faits en bref
Le modèle d'entrée de gamme pour le service des moteurs électriques
- Appareil universel pour tester les stators, induit, moteur électrique et les transformateurs
- 10 méthodes d'essai
- Autotest
- test de surtension
- résistance
- Haute tension DC kV
- Indice de polarisation 4 kV
- résistance d’isolation kV
- résistance du conducteur de protection
- Réglage de la « zone neutre » sur les moteurs à courant continu
- champ tournant le stator ou moteur électrique
- localisation des défauts entre spires une sonde de contrôle pour stator et induit
- Commutateur rotatif pour une sélection rapide de la méthode de contrôle
- commutation automatique commutation les trois câbles de raccordement du moteur électrique
- base de données des résultats intégrée base de données des résultats
- Transfert des résultats vers un PC via une interface RS 232 ou USB
- Écran graphique très lisible avec affichage grand format
- Fonctionnement autonome sur batterie avec indicateur d'état de la batterie
- Poids réduit
- Logiciel Windows® pour la lecture desrésultats du test l'impression des protocoles d'essai
Les domaines d'application
Dans l'atelier

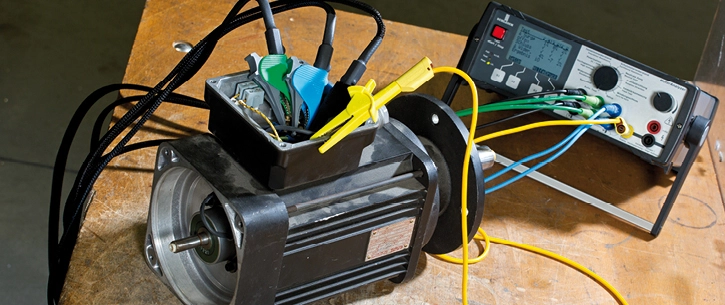

La fonction AutoTest est très utile. Elle vous permet d'obtenir tous les résultats de mesure en un seul coup d'œil grâce à un cycle de test entièrement automatique.

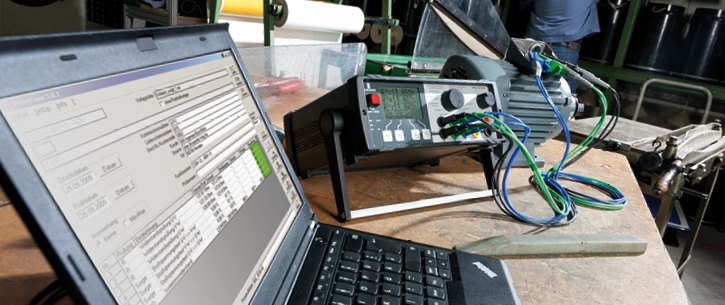

Contrôle d'un moteur électrique et transfert des résultats de mesure vers un PC. Les résultats y sont enregistrés et imprimés.

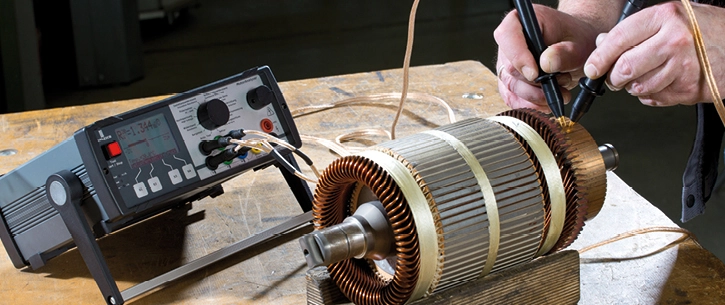

Mesure de la résistance à l'aide de deux pointes de test à quatre fils. Chaque Conseil de test barre avec ses deux contacts de mesure sur une barre . La détermination des différentes résistances s'effectue en mesurant de barre barre l'ensemble du collecteur.

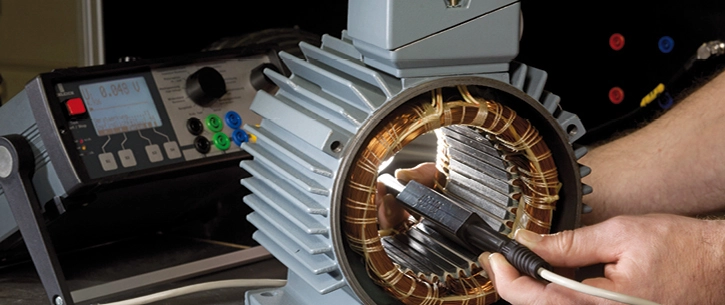

Contrôle du court-circuit entre spires sur le stator

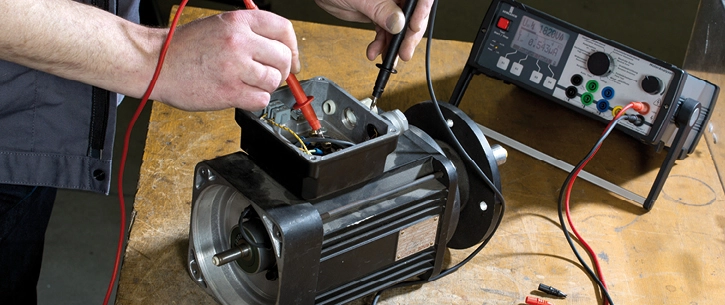

test haute tension moteur électrique le bobinage et le boîtier ou entre les différents bobinages ou vers le capteur de température.

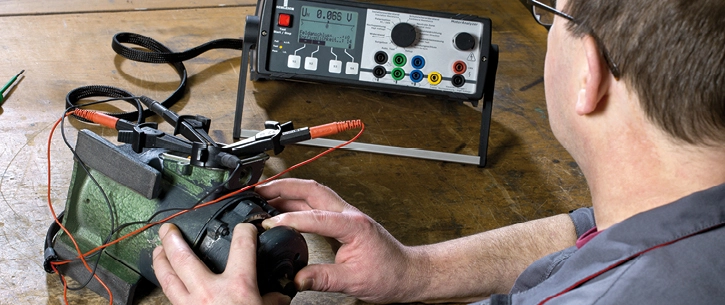

Réglage de la « zone neutre » sur le moteur à courant continu. Pour cela, le pont à balais est tourné jusqu'à ce que la zone neutre soit trouvée avec précision. Le MotorAnalyzer affiche l'écart en fonction du sens, de sorte que l'opérateur voit immédiatement dans quel sens il doit tourner le balai de charbon.
