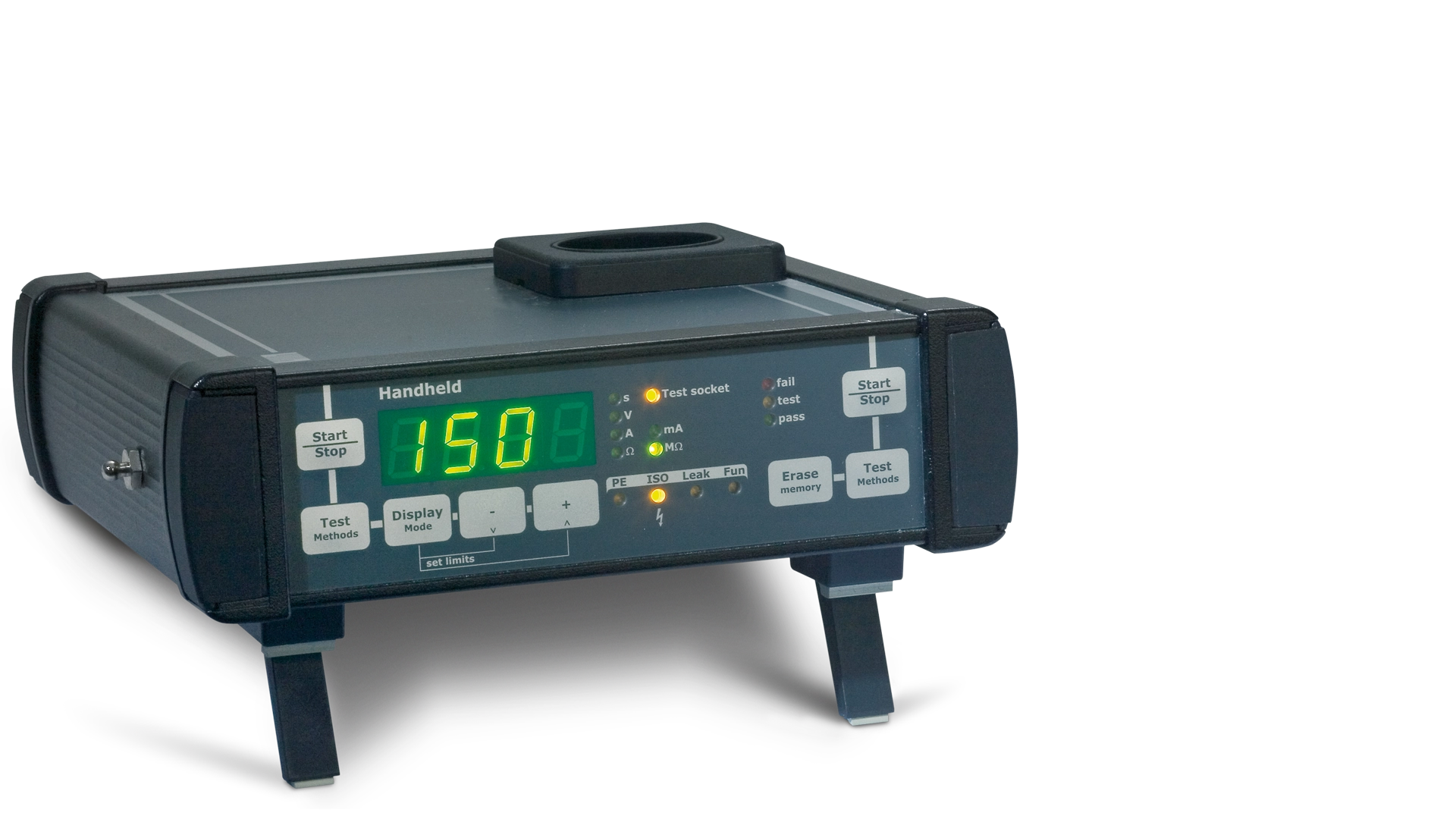

HandHeld
Aparato de prueba de resistencia del conductor de protección y resistencia de aislamiento
El Handheld el equipo de prueba ideal para la producción y el uso móvil en el taller, así como en las instalaciones del cliente. Y todo ello a un precio muy atractivo.
Las aplicaciones típicas son las comprobaciones de seguridad eléctrica en la producción y el servicio. Algunos ejemplos de aplicación son el servicio hospitalario en equipos médicos o la comprobación de la protección contra rayos en las palas de los aerogeneradores.
Datos clave:
- conductor de protección 10 A CA
- TENSIÓN DE ENSAYO 6 / 12 V
- Criterio de evaluación: resistencia del conductor de protección
- resistencia de aislación V CC
- corriente de ensayo
- Criterio de evaluación: resistencia de aislación
- Toma de prueba integrada
- Pequeño, ligero y portátil
- Parar y selección del método de prueba en ambos lados para zurdos y diestros
- Gran pantalla de resultados
- memoria de informes de ensayo interna memoria de informes de ensayo la transmisión diferida de los valores medidos a un PC.
1 Variantes del producto
Mostrar todas las 1 variantes del producto
El especialista móvil en pruebas de seguridad
Compacto. Ergonómico. Robusto.
El HandHeld es su especialista en pruebas de resistencia de aislamiento y conductor de protección conformes con las normas. Gracias a su diseño pequeño y robusto, puede realizar pruebas de seguridad de manera eficiente no solo en el taller y la producción, sino también de manera flexible y móvil in situ, lo que lo hace ideal para reparaciones, montajes y servicios de mantenimiento en las instalaciones del cliente.
Tecnología robusta para uso en exteriores
especializado su uso móvil, toda la tecnología de ensayo se ha alojado en una carcasa de aluminio extruido extremadamente robusta.
almacenamiento de datos
Gracias a la memoria integrada de resultados de ensayo, ya no es necesario anotar manualmente los resultados de ensayo.
A través de la interfaz serie, los valores medidos pueden transferirse a un PC, donde pueden archivarse e imprimirse.
métodos de prueba
| procedimiento de prueba | Parámetros y ventajas |
| resistencia del conductor de protección | Comprobación con 10 A CA en tecnología de cuatro hilos precisa tecnología de cuatro hilos. La evaluación puede realizarse opcionalmente a través de la resistencia o la caída de tensión. |
| resistencia de aislación | La evaluación se realiza, según se desee, en función de la resistencia o de la corriente. |
| prueba de aislación ampliada | El dispositivo aumentar opcionalmente la TENSIÓN DE ENSAYO un máximo de 2500 V CC. Se trata de una alternativa interesante a Prueba de alta tensión tensión alterna (donde 1800 V CAeff equivalen aproximadamente a 2500 V CC). |
Flexibilidad en el contacto
El contacto con el objeto de prueba ofrece dos posibilidades:
- La toma de prueba integrada: aquí se dispositivo bajo prueba el dispositivo bajo prueba . Con la punta de ensayo , el inspector punta de ensayo manualmente los distintos puntos de prueba uno tras otro.
- Como alternativa, se puede pinza de cocodrilo el conductor de protección objeto de prueba mediante un cable de conexión con pinza de cocodrilo . Con la punta de ensayo , el técnico punta de ensayo manualmente los distintos puntos de prueba uno tras otro.
Aplicación especial: comprobación de pararrayos en aerogeneradores
Para ello, se puede desactivar la supervisión de corriente mínima PE, lo que corriente de ensayo mediciones con corriente de ensayo reducida. Con un cable de medición de 50 metros de longitud, cable de medición medir tecnología de cuatro hilos de hasta 15 Ω con tecnología de cuatro hilos .
accesorios
Una amplia gama de accesorios maletines de transporte y correas para el hombro, facilitan el uso móvil y aumentan la comodidad de trabajo.

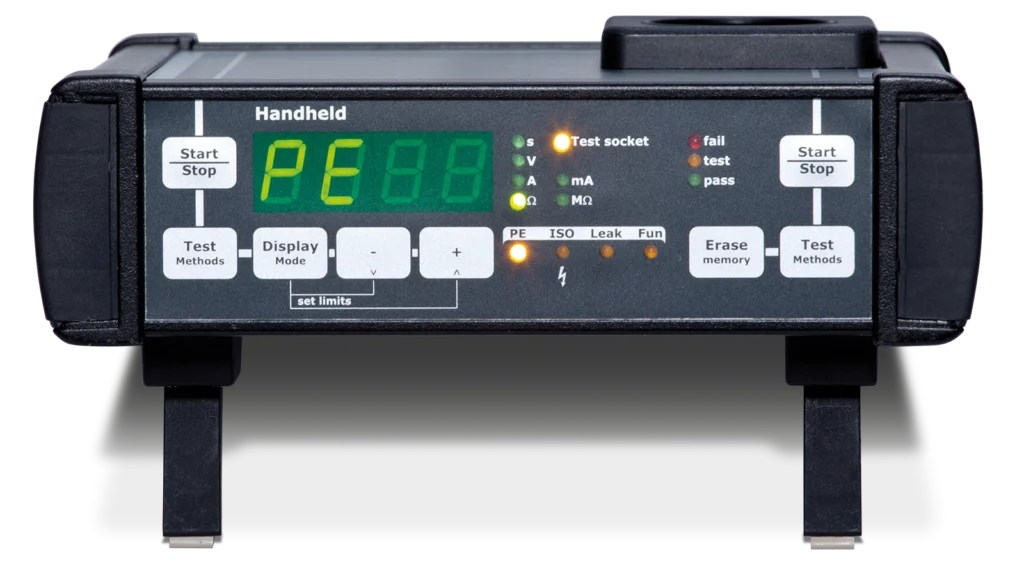

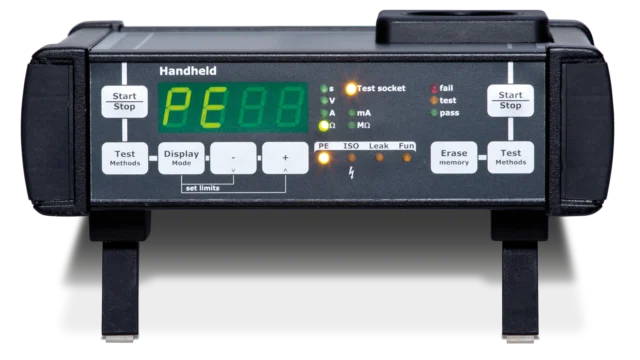

Los elementos de mando y las conexiones
El equipamiento de serie
Función y tecnología
- secuencia de prueba manual
- memoria de informes de ensayo integrada memoria de informes de ensayo

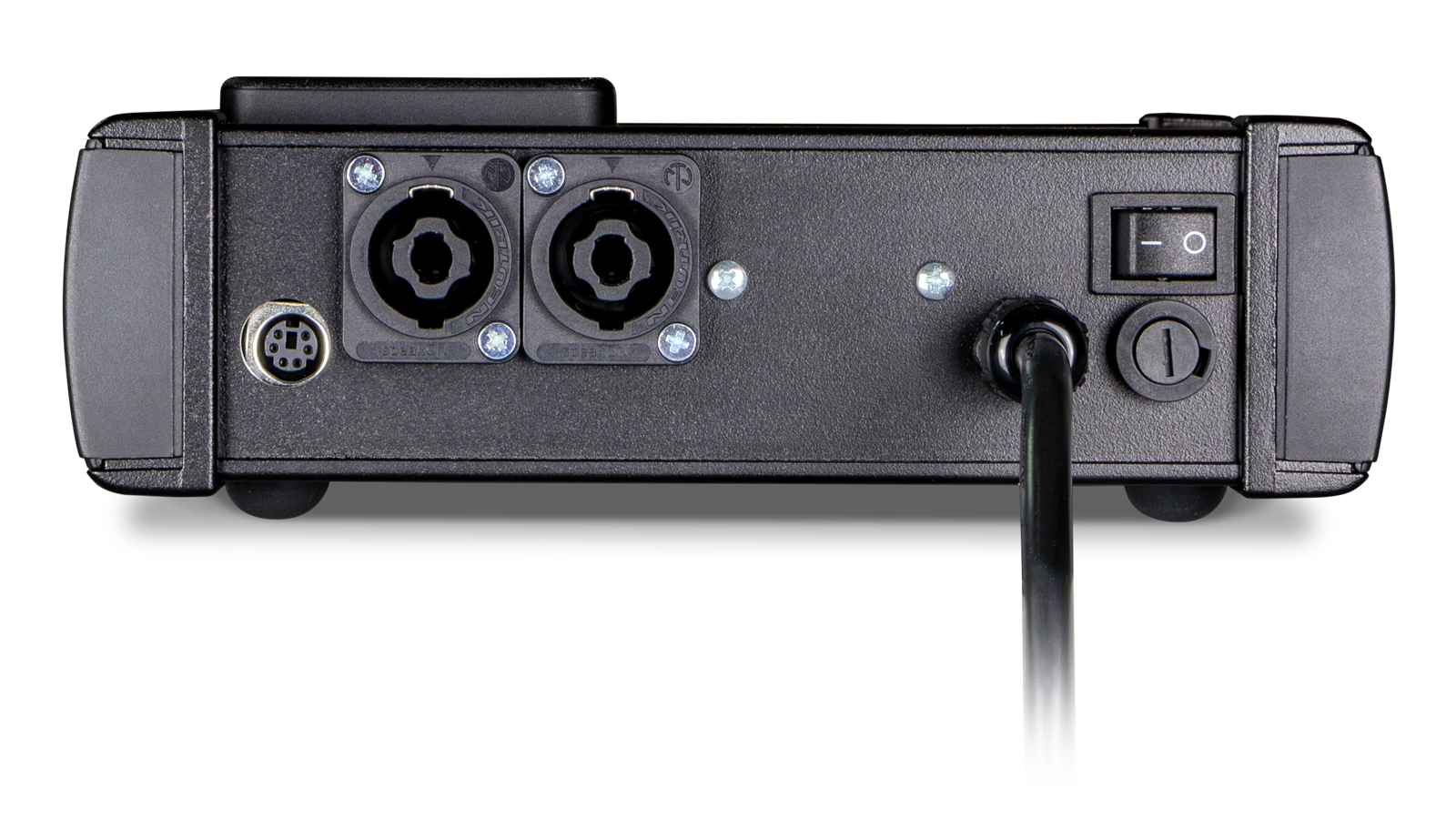

- Conexión trasera para punta de ensayo conductor de protección o resistencia de aislación)
- Conexión trasera para cable de medición pinzas cocodrilo para la conexión PE del objeto de prueba.
Comunicación
- 1 x RS232 en la parte posterior
- RS232 para guardar resultados de ensayo un PC con el SCHLEICH gratuito SCHLEICH PrintCom 7.
- Impresión del protocolo de prueba con PrintCom 7
seguridad
- ensayo del conductor de protección: baja tensión de prueba no peligrosa
- prueba de aislación: corriente de ensayo segura y limitada
- No es necesaria una protección especial contra contactos accidentales.
El protocolo de ensayo PrintCom
Software gratuito para PC para guardar imprimir los resultados de las pruebas.
PrintCom es la solución sencilla y eficaz para guardar resultados de ensayo guardar imprimir los protocolos de prueba. Los resultados de ensayo se resultados de ensayo archivar enExcel® e imprimir.
El software para PC PrintCom se incluye con el equipo de ensayo. El equipo de ensayo dispone de una memoria de informes de ensayo integrada. PrintCom puede leerla después de cada ensayo o en un momento posterior. PrintCom almacena los resultados de ensayo el PC y permite imprimir un protocolo de ensayo.
resultados de ensayo , mostrar e imprimir resultados de ensayo .
El registro digital es muy sencillo con este software: transfiere rápidamente los datos de ensayo a través de la interfaz serie y los presenta de forma claramente estructurada en su PC. Imprima el protocolo de ensayo para sus clientes o guardar en formato PDF para proteger el medio ambiente.
Formato de almacenamiento de resultados de ensayo
PrintCom almacena resultados de ensayo sus resultados de ensayo y directamente enformato Excel®. Aproveche la máxima flexibilidad en la creación de informes.
- El software ya incluye una amplia selección deplantillas de informes de inspección Excel® preconfiguradas con diferentes diseños.
- Fácil personalización: adapte estas plantillas directamente enExcel® a sus necesidades. Por ejemplo, añada información complementaria o diseñe el protocolo de ensayo Personalizado el logotipo de su empresa.
- En cualquier momento tiene la posibilidad de crear protocolo de ensayo completamente nuevos por su cuenta enExcel®.
Modo en línea
En el modo online, el equipo de prueba está conectado permanentemente a un PC y PrintCom está iniciado. Tan pronto como resultado de prueba un nuevo resultado de prueba tras una comprobación, este se transfiere inmediatamente al PC y se recopila allí. Una vez finalizadas todas las comprobaciones, se guardan los resultados recopilados.
Modo sin conexión
Como alternativa, el dispositivo de prueba puede resultados de ensayo los resultados de ensayo . De este modo, es posible cargar y guardar los resultados de ensayo en PrintCom resultados de ensayo un momento posterior.
Red
Por supuesto, losarchivos Excel® también se pueden guardar en la red configurando adecuadamente la ruta de almacenamiento en PrintCom.
Resumen de todos los datos
Comprobador multifunción para PE e Iso
- corriente de ensayo 10 A CA
- Ajuste electrónico de la corriente de prueba con constancia de corriente regulada
- Prueba de resistencia de aislamiento hasta 1 kV CC
- Ajuste electrónico de la tensión de prueba con constancia de tensión regulada
- Fácil manejo
- BotónParar y selección del método de prueba en ambos lados para zurdos y diestros.
- Gran pantalla de resultados
- Comparación automática con valores límite predefinidos
- Aviso óptico y acústico si la comprobación se encuentra fuera del valor límite.
- memoria de informes de ensayo interna memoria de informes de ensayo la transmisión diferida de los valores medidos a un PC.
- Incluye PrintCom para guardar imprimir los resultados de ensayo un PC.
- Diseñado para un transporte cómodo
- Pequeño, ligero, apto para llevar como equipaje de mano en el avión.
- accesorios uso móvil, como correas de transporte, maletas de transporte para exteriores, etc.
- Dispositivo estándar: disponible en stock
- Incluye certificado de calibración de fábrica con número de serie.
Los campos de aplicación

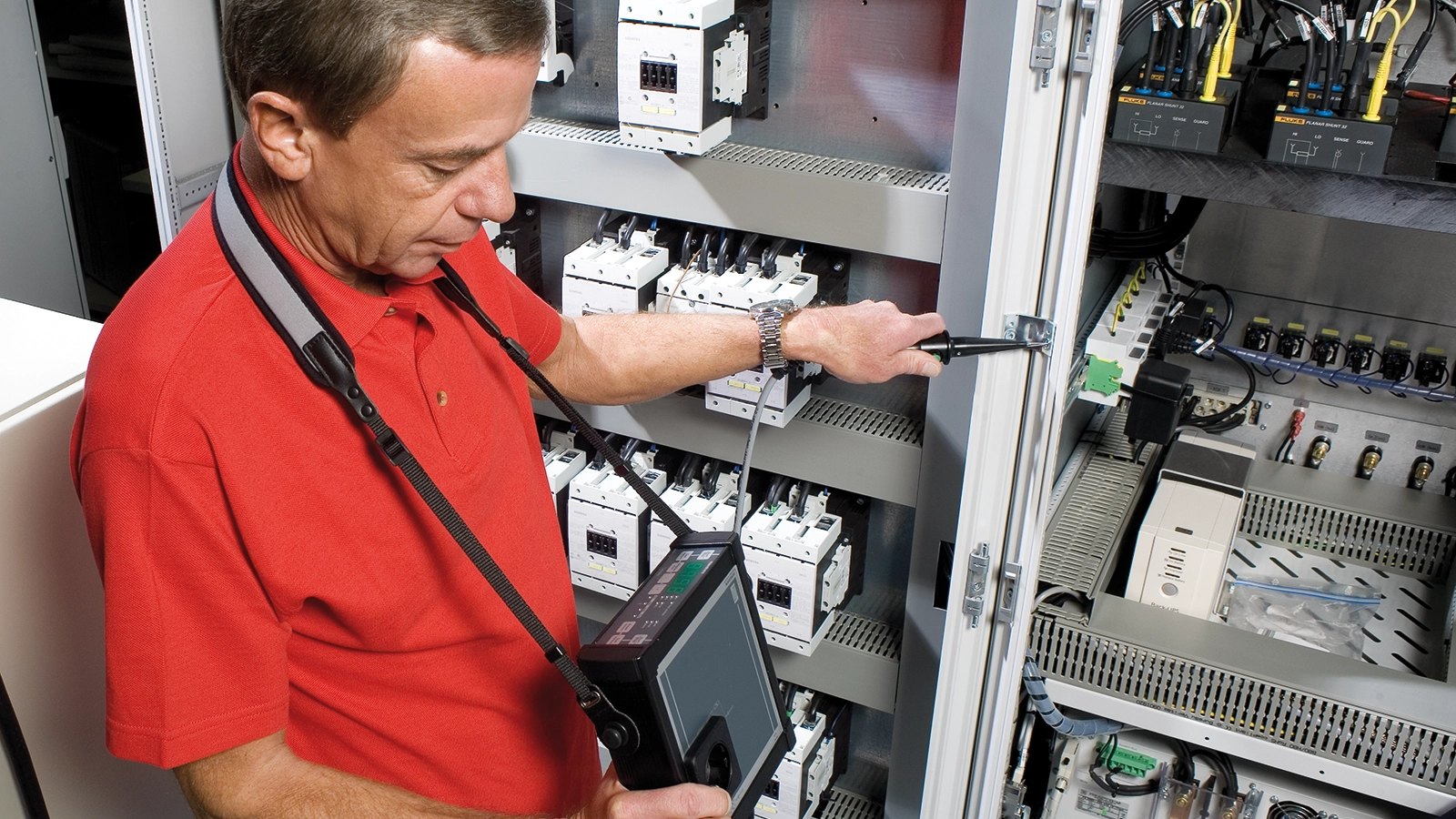

Directiva sobre máquinas EN 60204
HandHeld comprobar el cumplimiento de la Directiva sobre máquinas en una instalación.

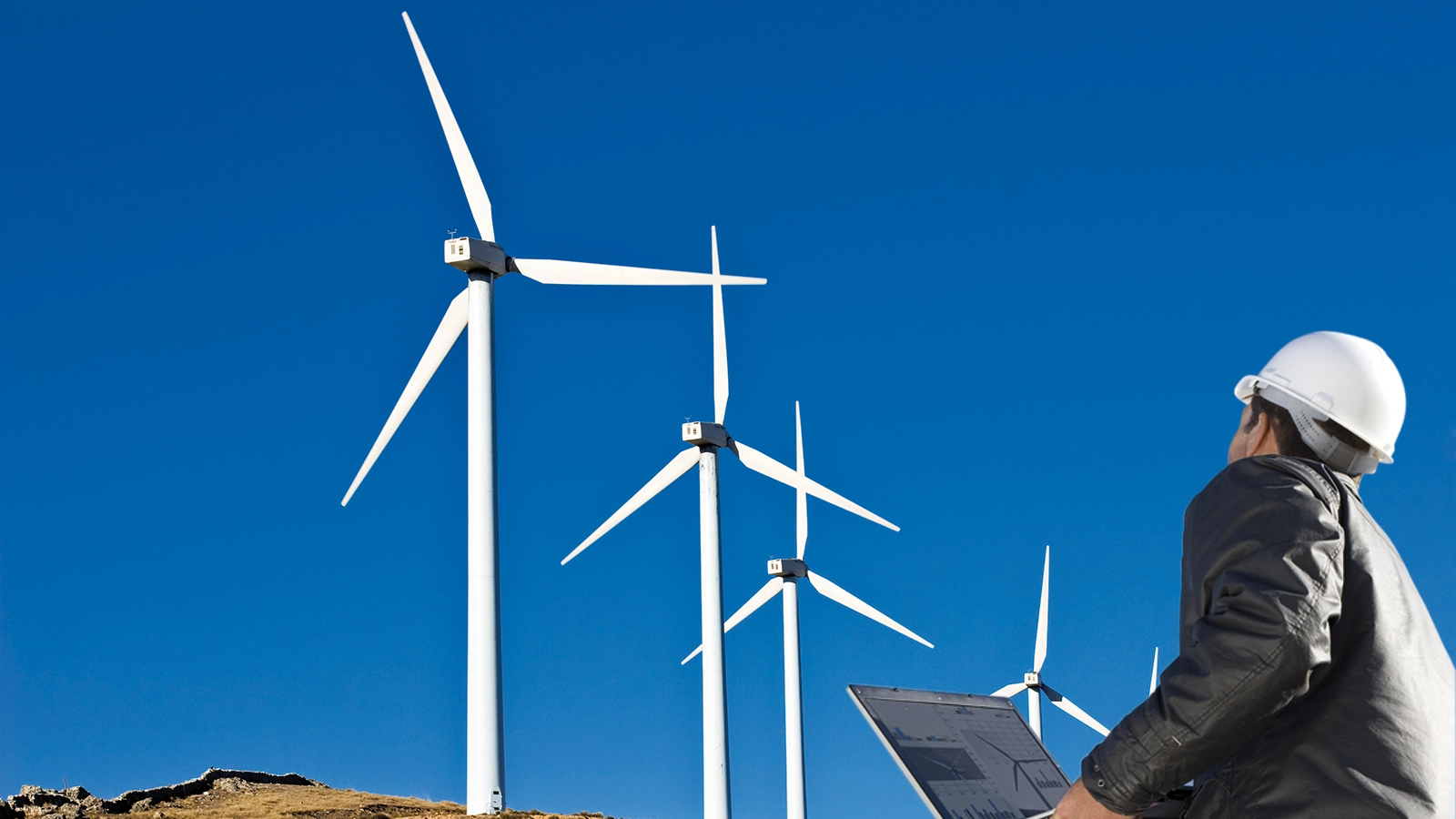

Inspección de la protección contra rayos en aerogeneradores
En exteriores, este robusto dispositivo de prueba destaca por su comodidad óptima y su fácil manejo. La conductividad fiable de la protección contra rayos se mide desde la punta de la pala del rotor hasta la base de la torre.

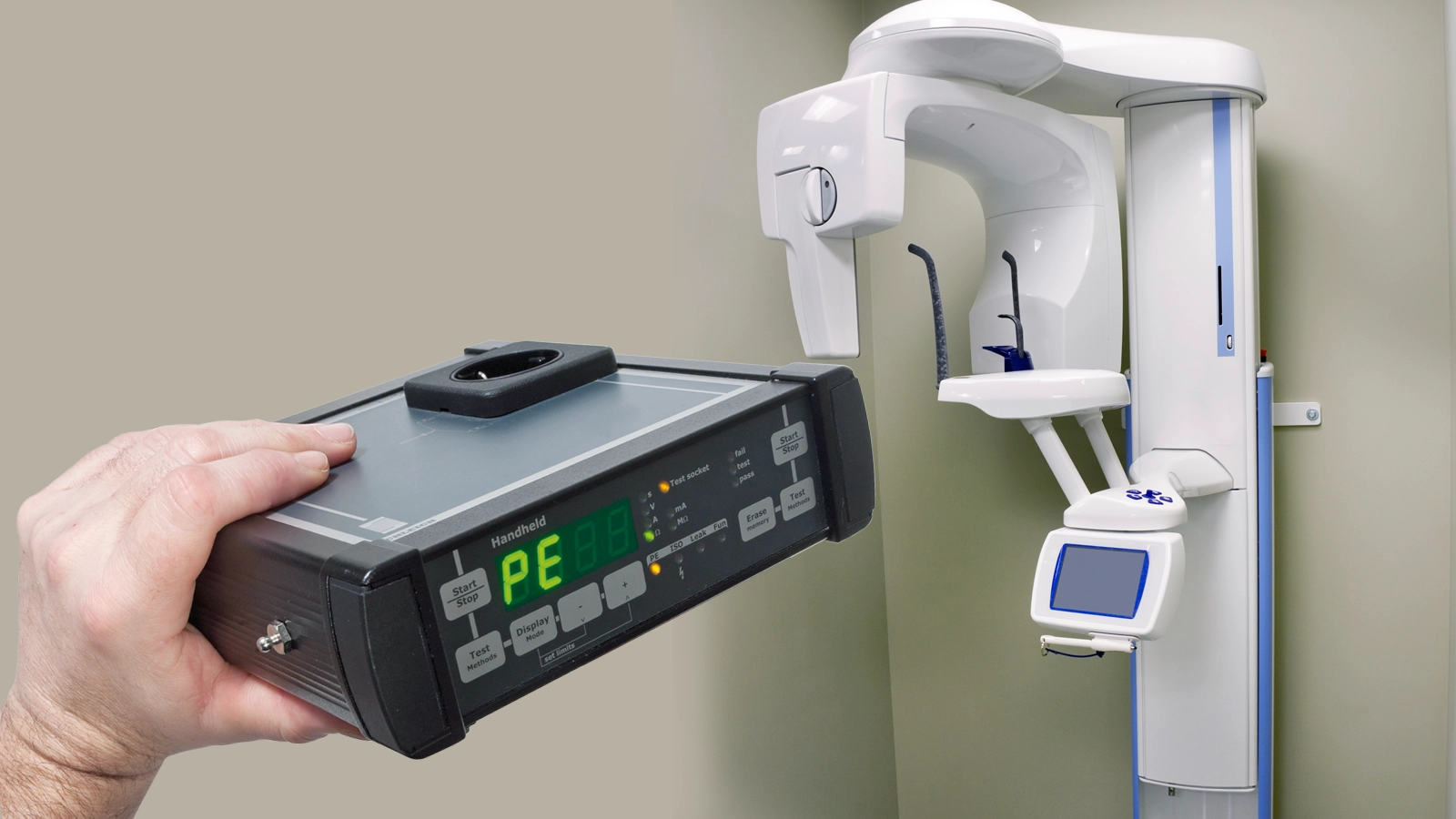

Inspección de seguridad en centros médicos
Aplicación típica para comprobar el conductor de protección y el aislamiento de aparatos médicos tras una reparación o mantenimiento.
