Analizador de codificadores
Equipos de prueba para encoders angulares

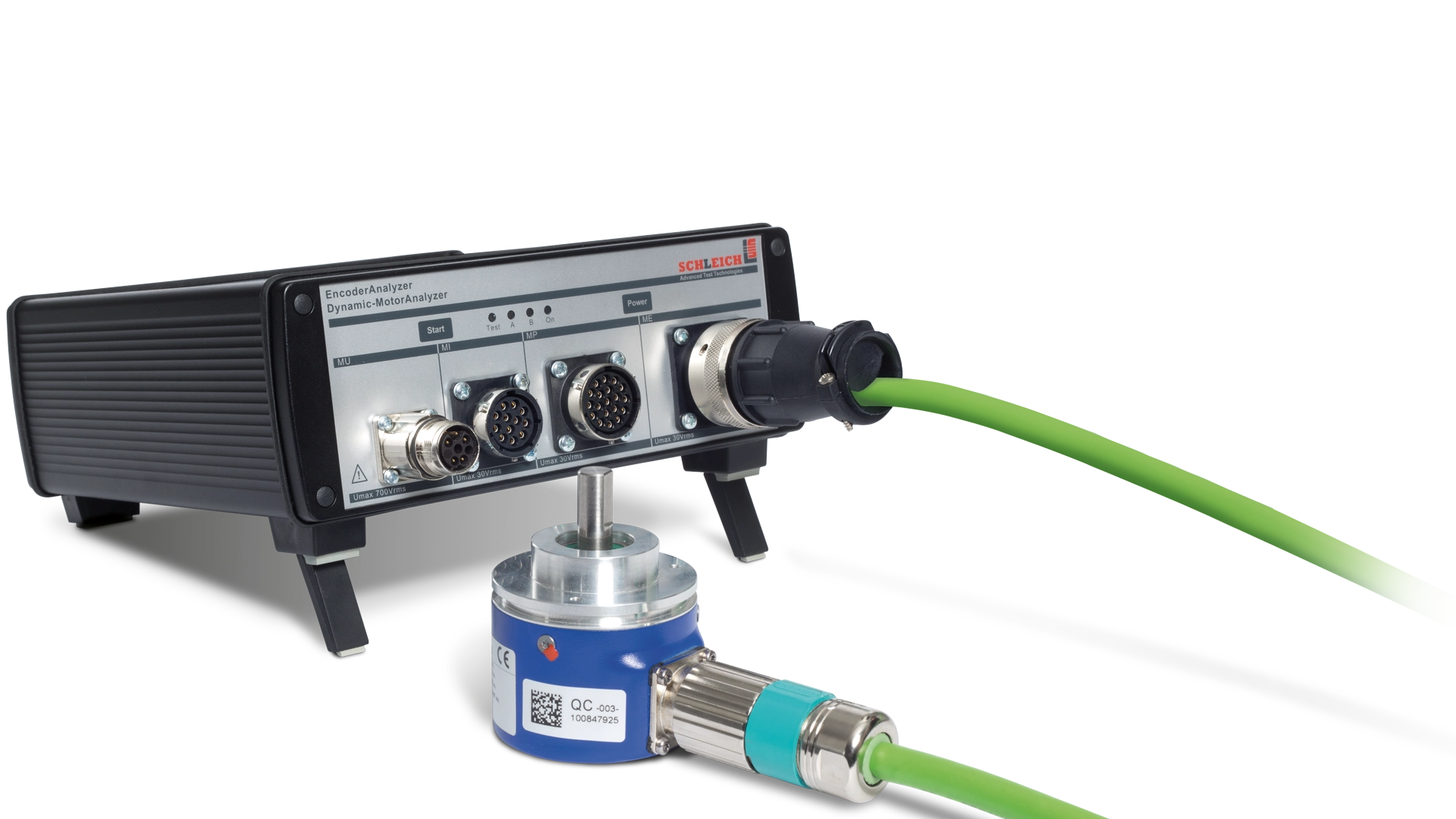

El EncoderAnalyzer es EL dispositivo de prueba para comprobar los encoders de los motores eléctricos.
Las máquinas de accionamiento modernas suelen estar botón giratorio con un botón giratorio . La variedad de botón giratorio inmensa, lo que dificulta al operador comprobación exacta. Esto se aplica especialmente al reparador de motores eléctricos, pero también al análisis en la fabricación. Sin una tecnología de medición especial, no es posible realizar una comprobación compleja.
Aquí es donde EncoderAnalyzer presta un valioso servicio. Simplifica enormemente la comprobación de los encoders rotativos. botón giratorio voltaje botón giratorio , mide todas las señales y las evalúa automáticamente. Como resultados un BUENO BUENO) oBUENO n.BUENO no BUENO) inequívoco.
Datos clave:
- Análisis de donantes sin conocimientos previos
- Comprobación automática de todas las señales del sensor
- 6 o 12 canales de medición de alta velocidad
- Comprobación de todos los impulsos de señal por revolución
- Cálculo del número de impulsos por revolución
- Comprobación de todos los desfases de 90º entre las señales por revolución.
- Medición EMK en las tres fases del motor para ajustar el resolver, el encoder o los elementos Hall.
3 variantes del producto
Mostrar las 3 variantes del producto
El EncoderAnalyzer está disponible en dos versiones
El dispositivo portátil

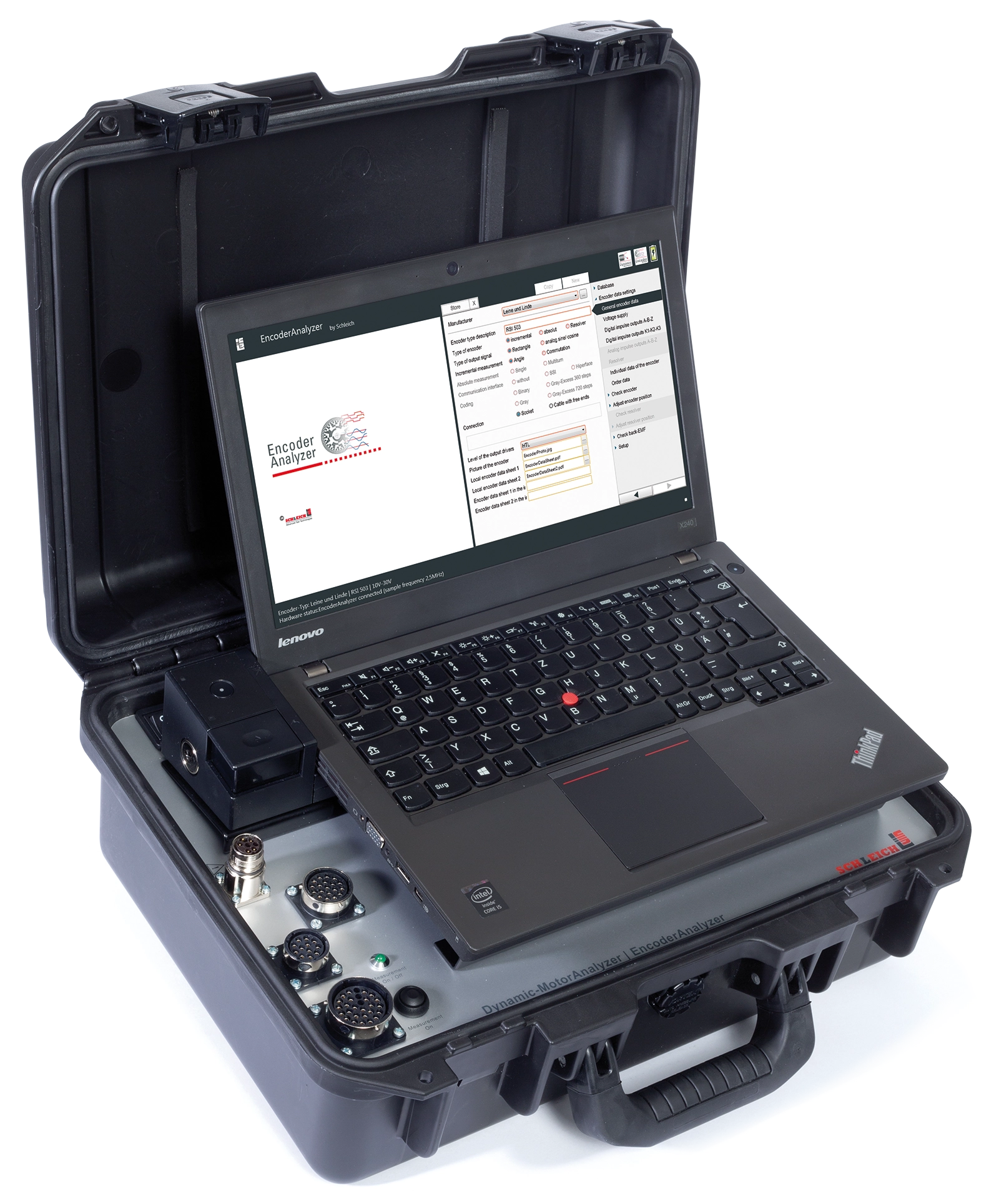

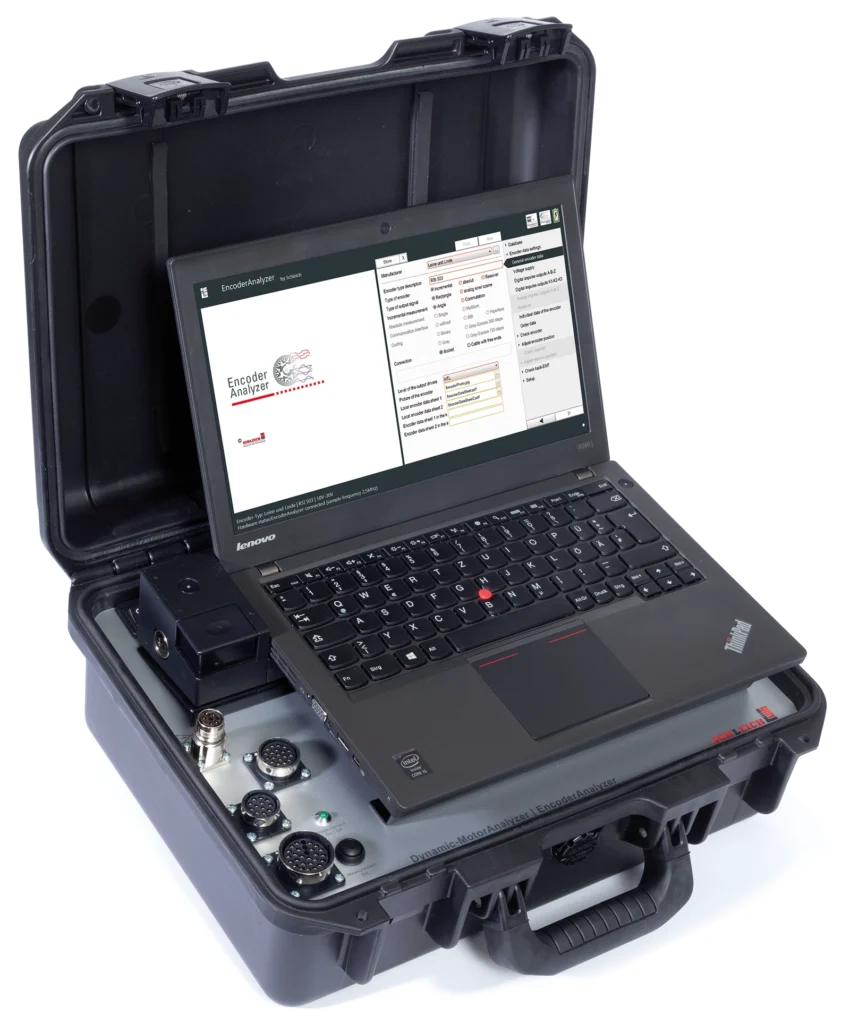

EncoderAnalyzer en maletín de medición con cuatro conexiones de medición y ordenador portátil integrado. El ordenador portátil de alta calidad, con sistema operativoWindows®, está conectado al EncoderAnalyzer a través de una estación de acoplamiento. De este modo, el ordenador portátil se puede sacar del maletín de medición y utilizar para otras tareas. El maletín de medición se puede cerrar con llave para proteger su valioso contenido.
La tapa de la maleta está equipada con un dispositivo de sujeción. Este garantiza que el portátil quede bien fijado en la estación de acoplamiento cuando la tapa de la maleta está cerrada.
El EncoderAnalyzer y el ordenador portátil se alimentan con tensión de red a través de la conexión de red integrada. Una batería de ionen litio integrada especial permite Probar el Probar sin conexión a la red. De este modo, se pueden ejecutar pruebas in situ independientemente de la red.
El dispositivo de sobremesa

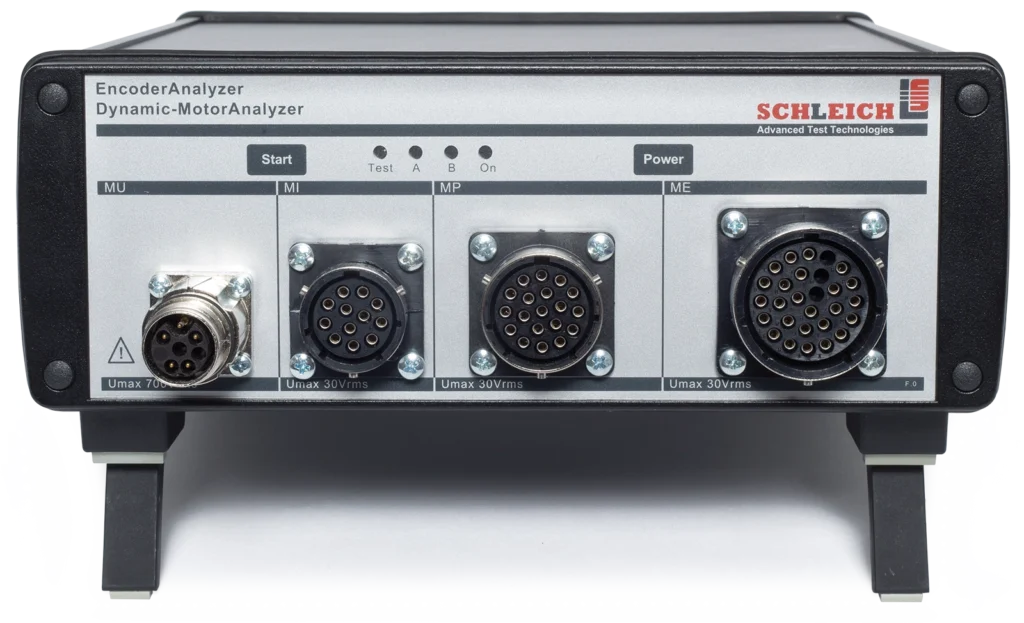

EncoderAnalyzer dispositivo de sobremesa hasta cuatro conexiones de medición en la parte frontal. La conexión para el cable LAN al PC se encuentra en la parte posterior. El EncoderAnalyzer se alimenta mediante una fuente de alimentación externa.
El principio de funcionamiento: ingeniosamente sencillo
El EncoderAnalyzer presta un valioso servicio al simplificar la comprobación de los encoders rotativos. Suministra voltaje al encoder voltaje mide todas las señales. A continuación, las evalúa automáticamente. Como resultados un BUENO BUENO) o n.BUENO no BUENO) inequívoco.
Estos sistemas botón giratorio sensores se pueden Probar:
- Generador rectangular incremental con A, /A, B, /B, N, /N, U, /U, V, /V, W, /W Analizador de encoder de 6 canales
- Generador de seno y coseno con sin, /sin, cos, /cos, ref, /ref
- Elementos de sala con A, /A, B, /B, N, /N
- Elementos de pared con U, /U, V, /V, W, /W
- Señales de conmutación / Conmutación por bloques
- Encoder absoluto multivuelta con interfaz SSI e HIPERFACE
- Resolver opcional
- Opcionalmente, medición trifásica de la corriente del motor durante el funcionamiento.
- Medición opcional de tensión EMK hasta 700 V
- Opcionalmente, compensación del resolver en relación con la motor
- Programación opcional del desplazamiento angular en botón giratorio
El EncoderAnalyzer consta de dos componentes: el módulo de medición y el software de análisis, que se instala en un PC. El módulo de medición se botón giratorio cable de medición botón giratorio que se va a comprobar mediante un cable de medición y realiza las mediciones. Para ello, determina varios millones de valores de medición durante una vuelta del encoder y los transmite al PC. La comunicación entre el módulo de medición y el PC se realiza a través de una conexión Gigabit Ethernet. Con ayuda del software de análisis, los valores medidos se evalúan automáticamente. Al final del análisis, el software muestra el resultado del análisis en el monitor. Para una mejor comprensión, los errores de un encoder defectuoso también se pueden representar gráficamente, como en un osciloscopio.
Los resultados de ensayo memoria en una moderna memoria MS-SQL. Si es necesario, se puede imprimir un informe de ensayo detallado.
El analizador de encoders integrado una fuente de alimentación de 3 a 30 V para el botón giratorio . El operador ajusta el nivel de tensión y el consumo máximo de corriente admisible al tipo de encoder operador una entrada de software. Durante la comprobación, el analizador de encoders mide el consumo de corriente para supervisarlo. Si se supera el valor máximo ajustado, la fuente de alimentación se desconecta automáticamente.
Las conexiones
El software de análisis

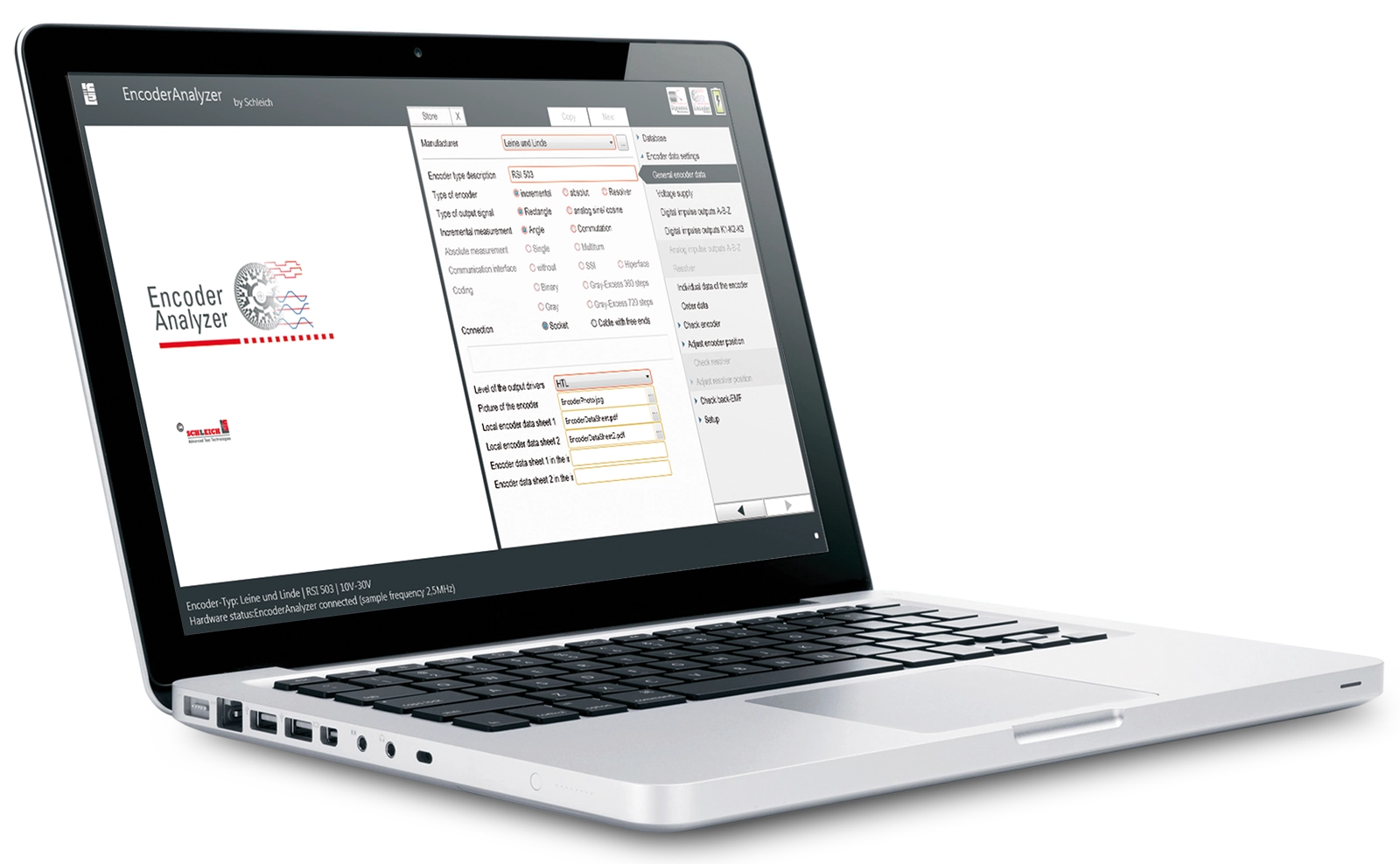

La tecnología de medición rápida e inteligente y el software de evaluación intuitivo y fácil de usar están perfectamente coordinados. Bastan unos pocos clics de configuración y opciones de selección para configurar la prueba para el tipo de sensor conectado.
El software admite la conexión y la evaluación de un codificador. Todas las entradas en el software de análisis cuentan con una amplia información de ayuda. Las completas evaluaciones proporcionan resultados claros y comprensibles. No se requieren conocimientos específicos para utilizar el software de evaluación.

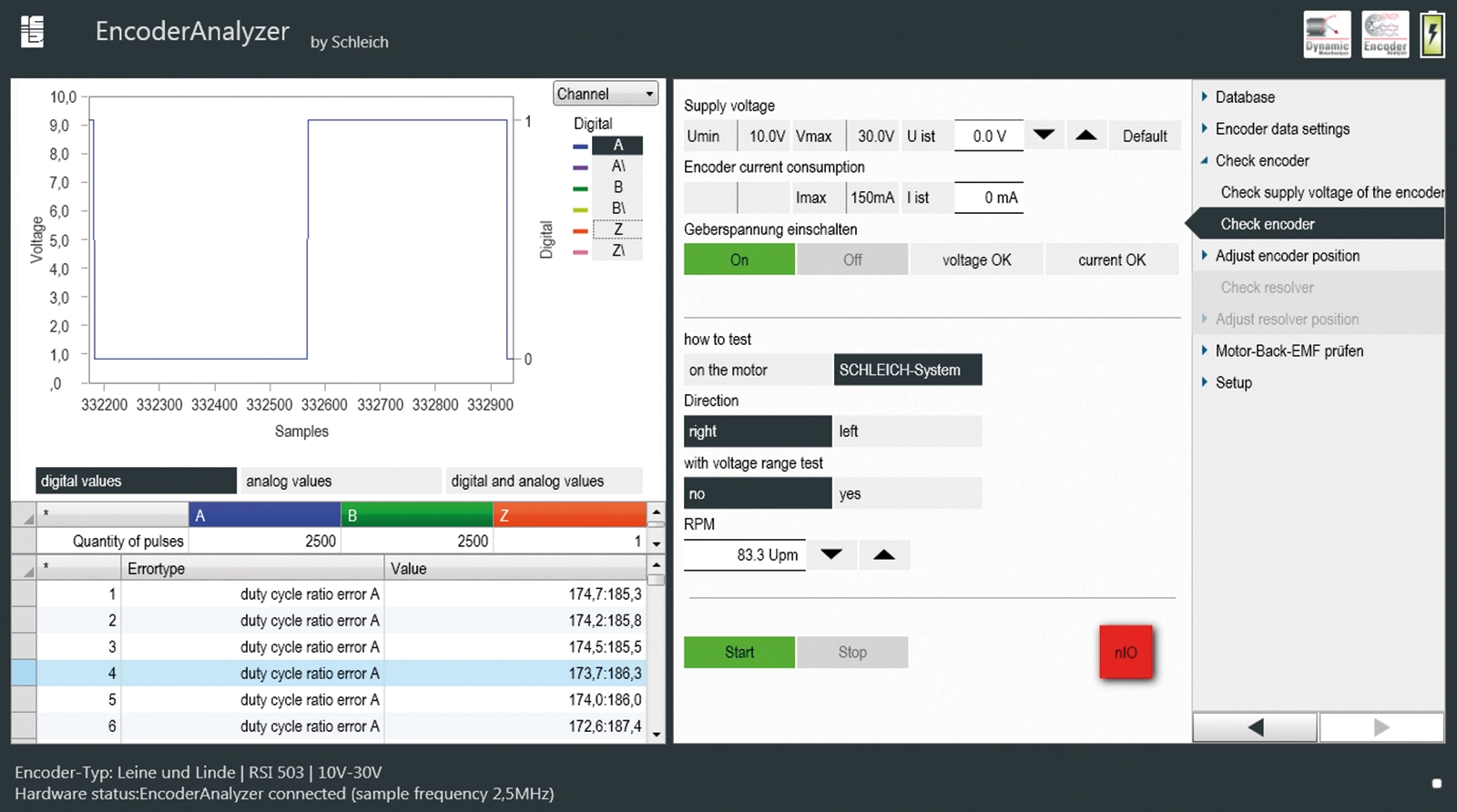

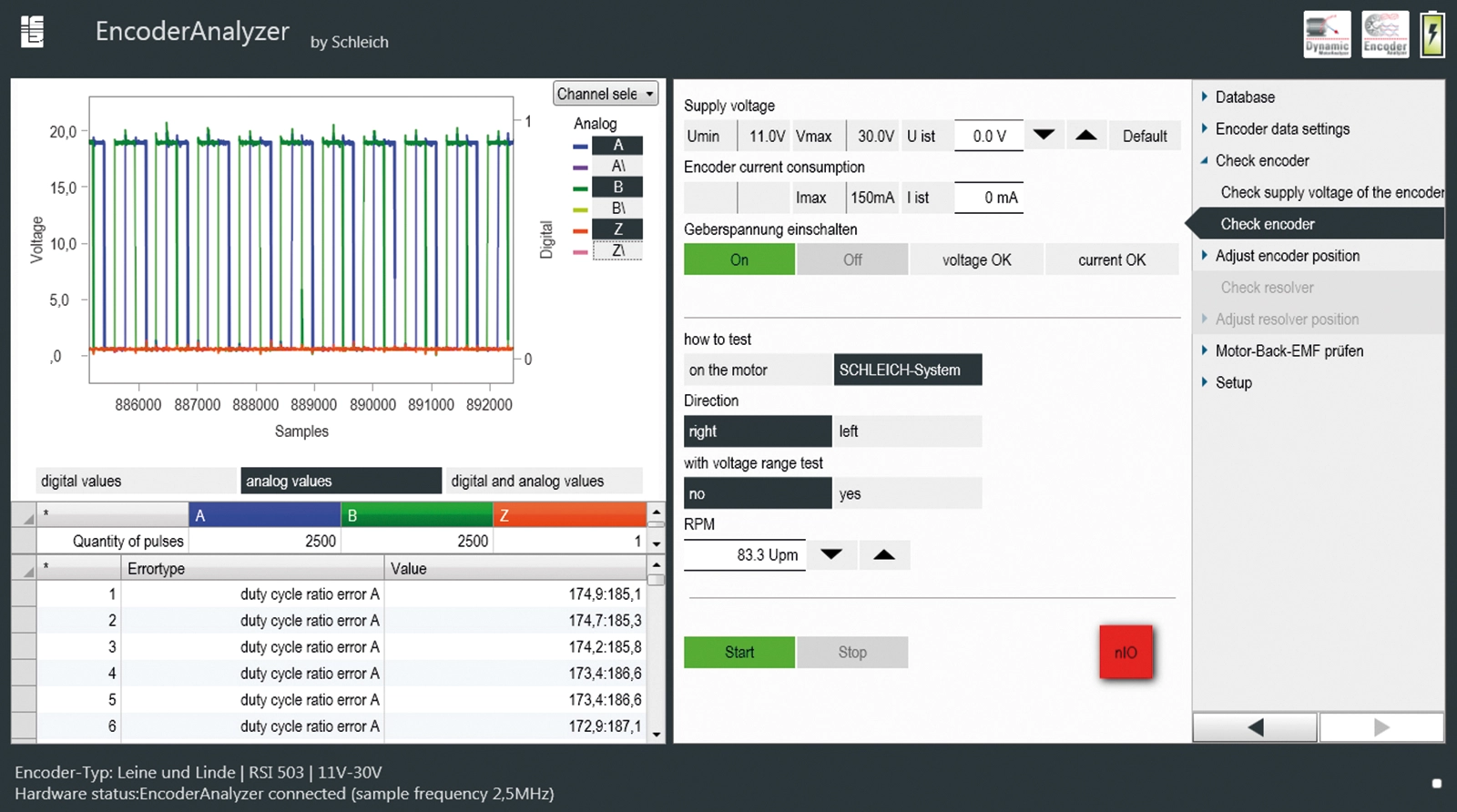

Tras introducir los parámetros de prueba inicia la medición. El EncoderAnalyzer registra los valores medidos de al menos una vuelta del encoder. A continuación, se realiza la evaluación totalmente automática. El EncoderAnalyzer muestra todos los resultados de la medición en una tabla.
Además, en una lista de errores se enumeran todos los puntos de señal defectuosos de la revolución analizada por completo. Al hacer clic con el ratón sobre las entradas de la lista de errores, el EncoderAnalyzer muestra las imágenes de la señal en el punto del error ampliadas en una especie de representación de osciloscopio. De este modo, también obtendrá información visual sobre el tipo de error.
El software dispone de una memoria en la que se pueden almacenar miles de codificadores y resolvers.
Los datos como el tipo de sensor, la tensión de alimentación, la asignación de pines, etc. deben estar memoria en la memoria . Basándose en esta información, el software indica qué cable de conexión debe utilizarse y cómo se conecta el sensor.
Además, la memoria contiene memoria que, aunque no es relevante desde el punto de vista técnico, proporciona más detalles sobre el transmisor.
Codificador digital

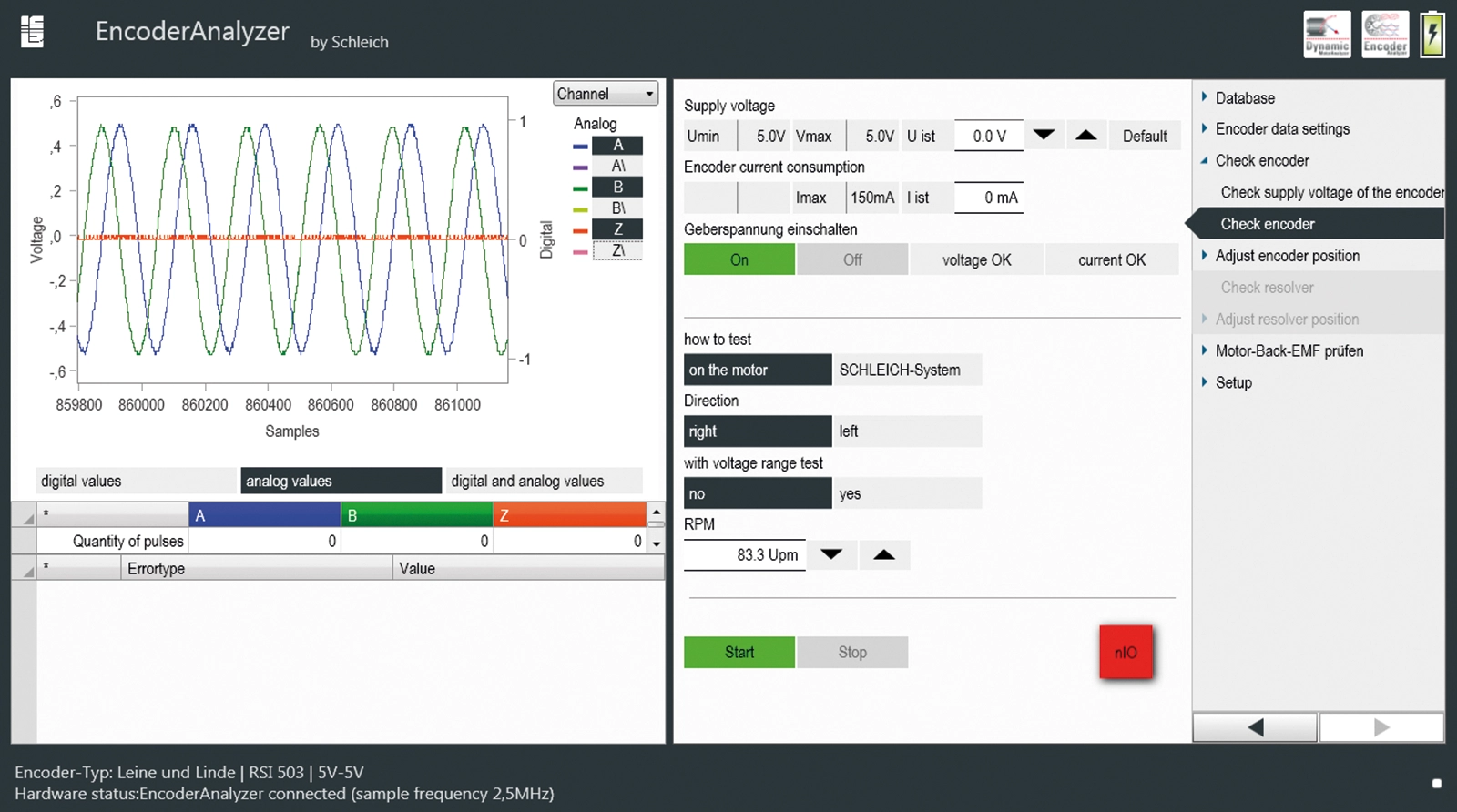

Codificador seno-coseno

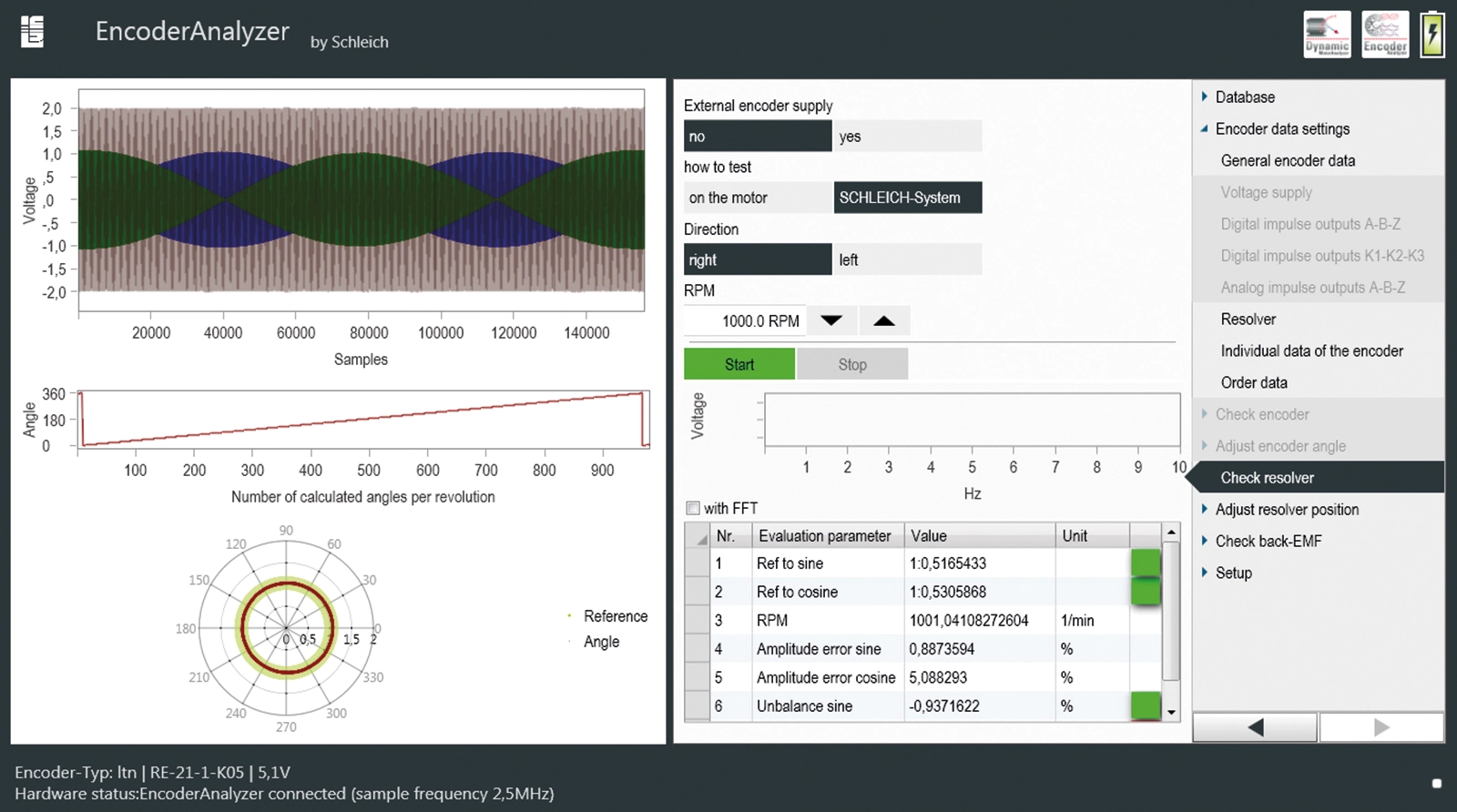

resolver
resultados
La compensación angular

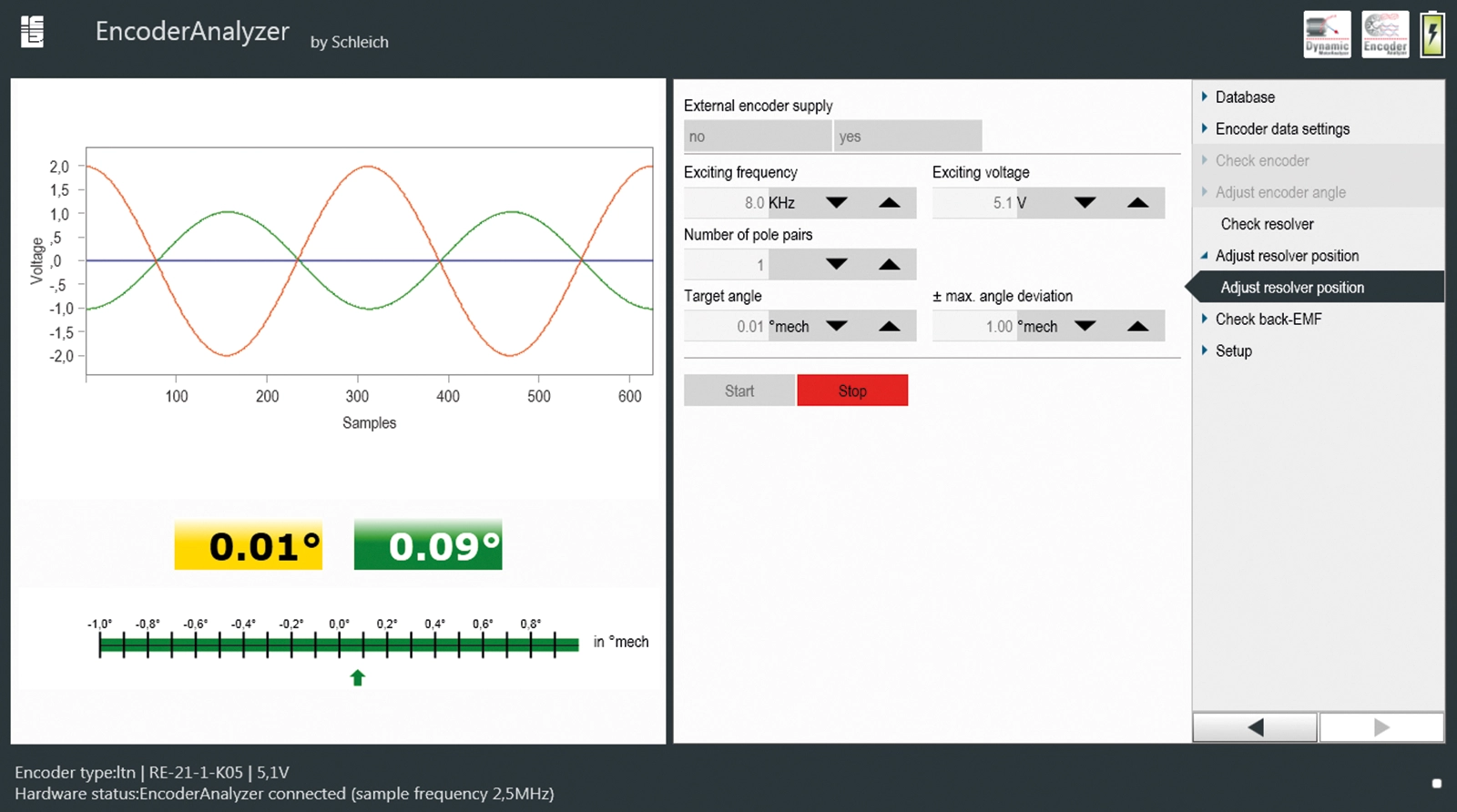

Además del análisis del encoder rotatorio, el software también ofrece una gran ayuda en la compensación angular del encoder. Independientemente de si el botón giratorio debe ajustarse botón giratorio rotación mecánica o si solo se debe determinar la compensación angular, el software ayuda al operador durante el proceso de ajuste.
Dependiendo del tipo de encoder, el fabricante y el equipamiento del EncoderAnalyzer, el ángulo de compensación también se puede botón giratorio en el botón giratorio .
Resumen de todos los datos
Análisis de encoders: todo en uno
- Análisis de donantes: no se requieren conocimientos previos
- Comprobación automática de todas las señales del sensor
- Comprobación de todos los impulsos de señal por revolución
- Cálculo del número de impulsos por revolución
- Comprobación de todos los desfases de 90º entre las señales por revolución.
- Comprobación automática de todas las tensiones de señal por revolución.
- sentido de rotación velocidad de rotación del encoder
- Comprobación del error angular por revolución
- Ajustes de ángulo de los encoders
- Medición EMK en las tres fases del motor para ajustar el resolver, el encoder o los elementos Hall.
- guardar desplazamiento angular en botón giratorio la interfaz de datos.
- Medición EMK para determinar el valor ke en la salida y normalización a 1000 rpm.
- Medición de simetría EMK durante la parada
- Prueba del encoder incremental con pistas A – /A – B – /B – Z – /Z
- botón giratorio de seno,botón giratorio con sin – /sin – cos – /cos – N – /N trazas
- Prueba del resolutor
- Prueba del elemento de sala, evaluación de las tres señales de conmutación
- Interfaces de entrada a través de SSI, EnDat, HIPERFACE
- Módulo de medición con 12 canales de medición de alta velocidad
- Fuente de alimentación integrada y ajustable para los sensores
- Fuente de señal de referencia integrada para resolvers
- Software Windows® para evaluar las señales de medición
- Representación similar a la de un osciloscopio de todas las señales de medición.
- memoria modelos de transmisores ordenados por fabricante y tipo
- Interfaz de usuario multilingüe
Ejemplos de aplicación

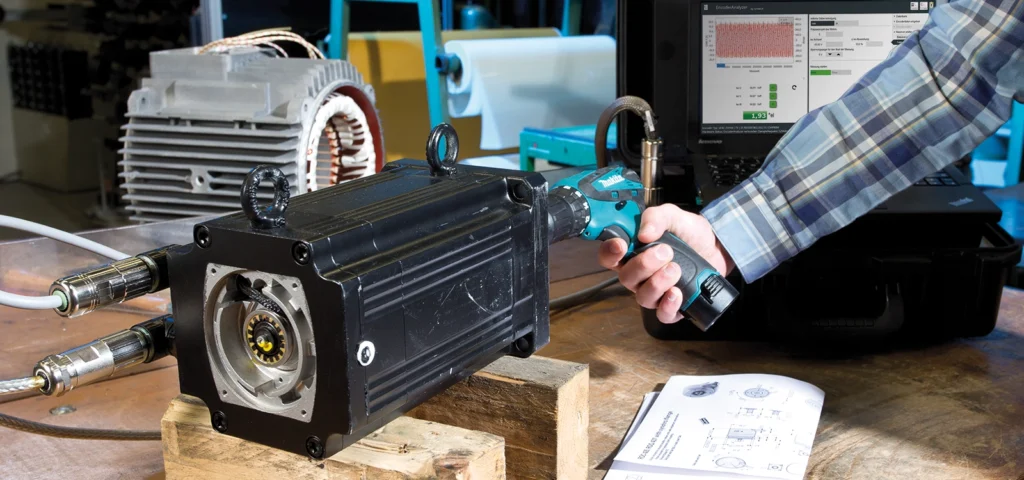

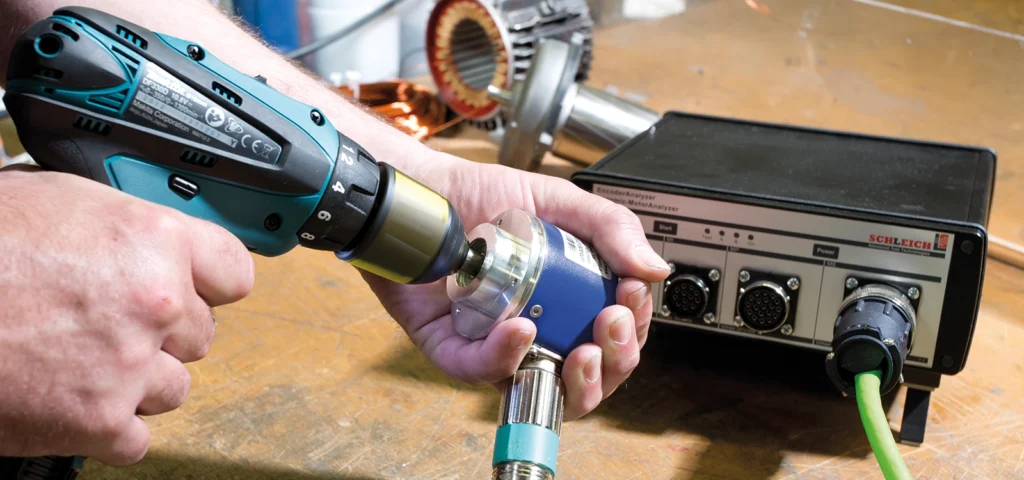

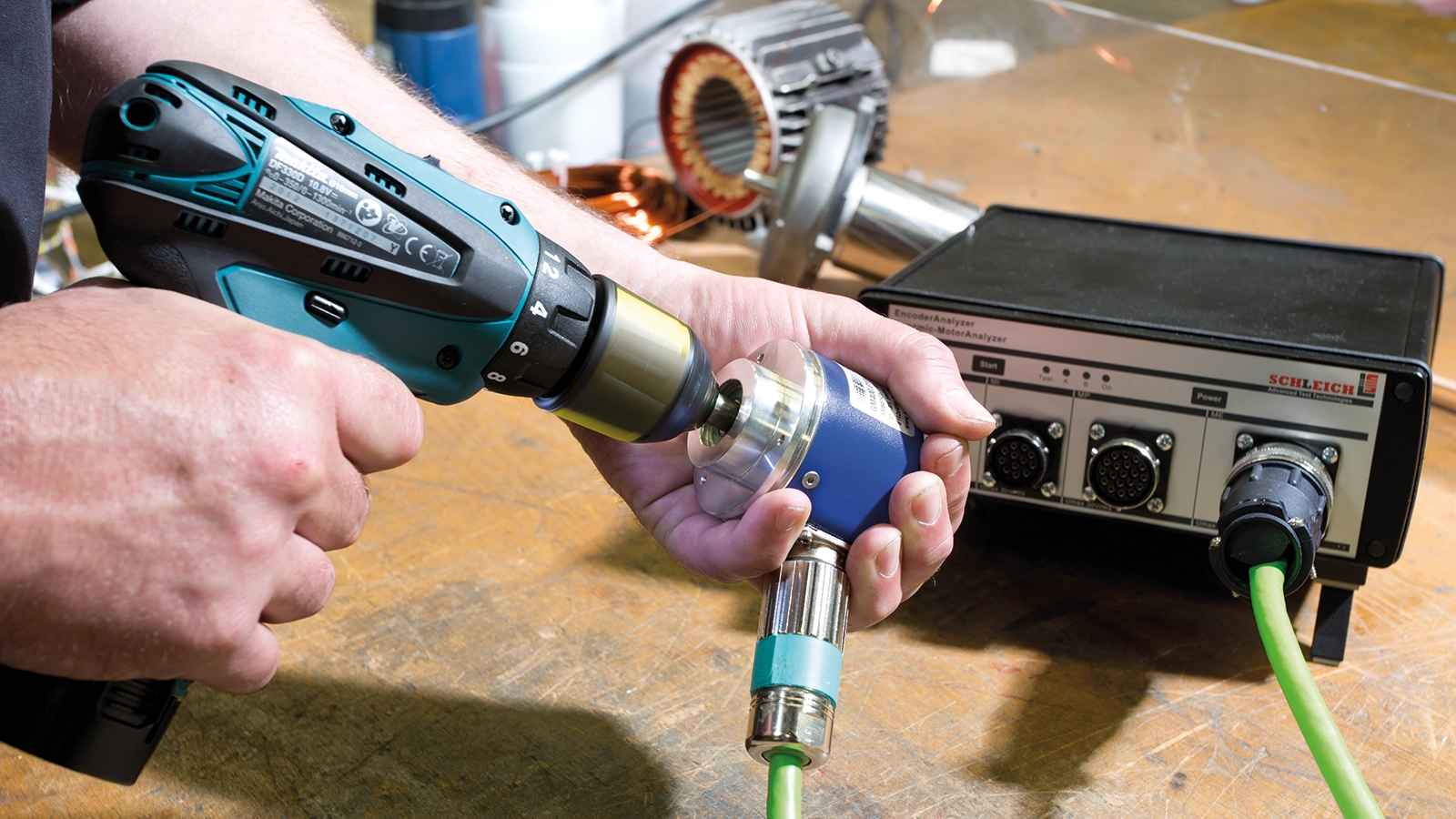

Para que el EncoderAnalyzerProbar un botón giratorio , su eje debe girar. Esto puede hacerse directamente mediante el motor de accionamiento en el que está montado el encoder. Sin embargo, si se desea probar el encoder sin montarlo, debe accionarse a una velocidad constante. Para ello se puede destornillador inalámbrico , por ejemplo, un destornillador inalámbrico .

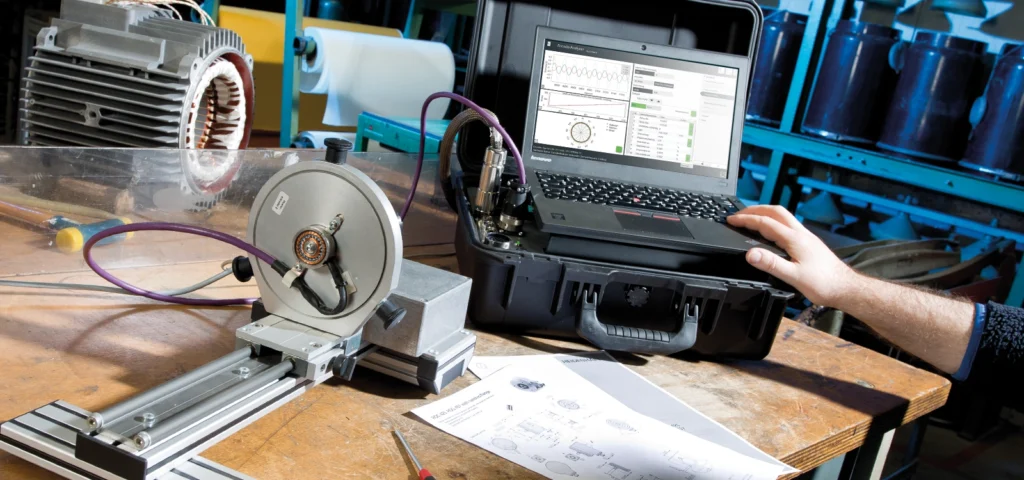

Como alternativa, el encoder/resolver puede comprobarse como componente individual en un pequeño banco de pruebas. El banco de pruebas dispone de un motor de accionamiento y gira el encoder a una velocidad ajustable. El EncoderAnalyzer registra las señales y determina todos los parámetros. Si también introduce los parámetros nominales del encoder en el EncoderAnalyzer, el software realiza automáticamente una comparación entre los valores nominales y los reales con una evaluación.
