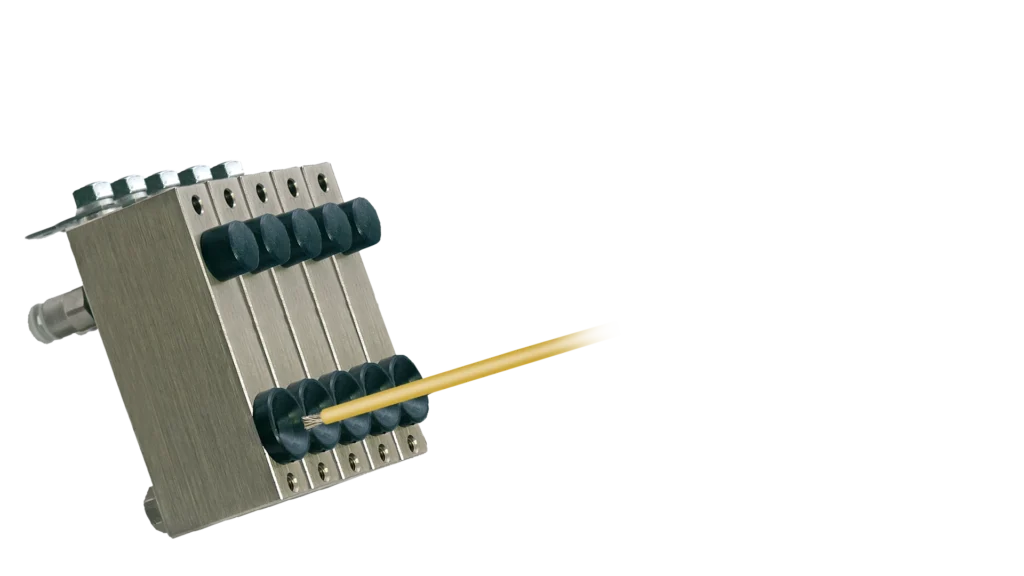

Ve výrobě se používají pneumatické svorky pro rychlé připojení volných, odizolovaných konců kabelů. Propojovací vodič se za tímto účelem svorka do otvoru ve svorka hlubokého přibližně jeden centimetr. Na dně otvoru se nachází pohyblivá ventilová deska. Jakmile je tato deska pramenem mírně stlačena, spustí se integrovaný ventil a upínací válec ve svorka pramen. Tím dojde ke spojení. Pro uvolnění spojení se na svorka nachází černé svorka .

Pomocí přívodu stlačeného vzduchu lze bez problémů provozovat libovolný počet svorek. Dojde-li k přerušení celého přívodu stlačeného vzduchu, všechny svorky se současně otevřou. To je ideální pro společné a rychlé otevření všech kontaktních míst po dokončení zkoušky.

Rychlý a efektivní kontakt.

Pro speciální aplikace lze do svorkovnice zabudovat více svorek. To umožňuje těsné uspořádání svorek při vysoké izolaci. Společným ventilem lze všechny připojení skupiny kabelových svorek uvolnit současně jedním signálem.

Kontaktování se provádí pomocí dvouvodičové techniky. Vzhledem k přechodovému odporu ve svorka spolehlivě měření ohmské odpory menší než 1–10 Ω. U malých odporů je proto čtyřvodičová technologie Kelvinovy svorky nebo Kelvinovy kleště ve čtyřvodičová technologie .

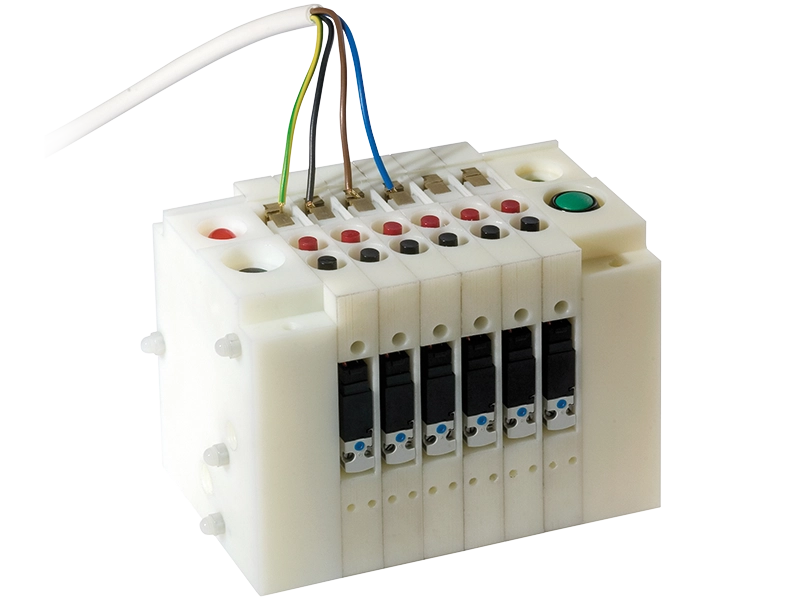

Modulární svorkovnice s pneumatickými svorkami v čtyřvodičová technologie

• Možnost řazení libovolného počtu svorek
• Příklad ukazuje:
  • 6 x svorky v jednom bloku
  • 6 x tlačítka pro otevření pro uvolnění každé jednotlivé svorka
  • 6 x uzavírací tlačítka pro napnutí každé jednotlivé svorka
  • 1 x centrální tlačítko pro otevření pro uvolnění všech svorek současně
  • 1 x integrovanávýsledek
  • 1 x integrovanávýsledek

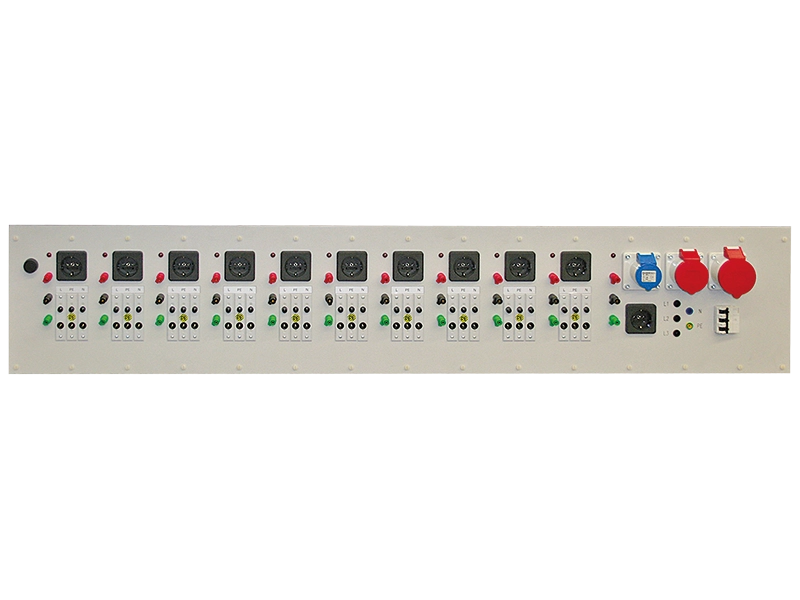

Pneumatické svorky vestavěný připojovacího panelu

• 10 x 3 skupiny pneumatických svorek
• navíc 3 x polární konektory na skupinu
• navíc 3 x zásuvka Schuko na skupinu
• navíc různé třífázové zásuvky

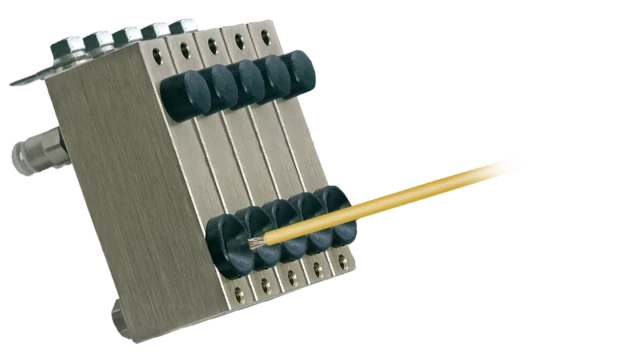

Svorníková deska s pneumatickými svorkami v dvouvodičové technice

• 5 x svorky v jednom bloku
• 5 x tlačítka pro uvolnění každé jednotlivé svorka
• 1 x centrální tlačítko pro uvolnění všech svorek současně
