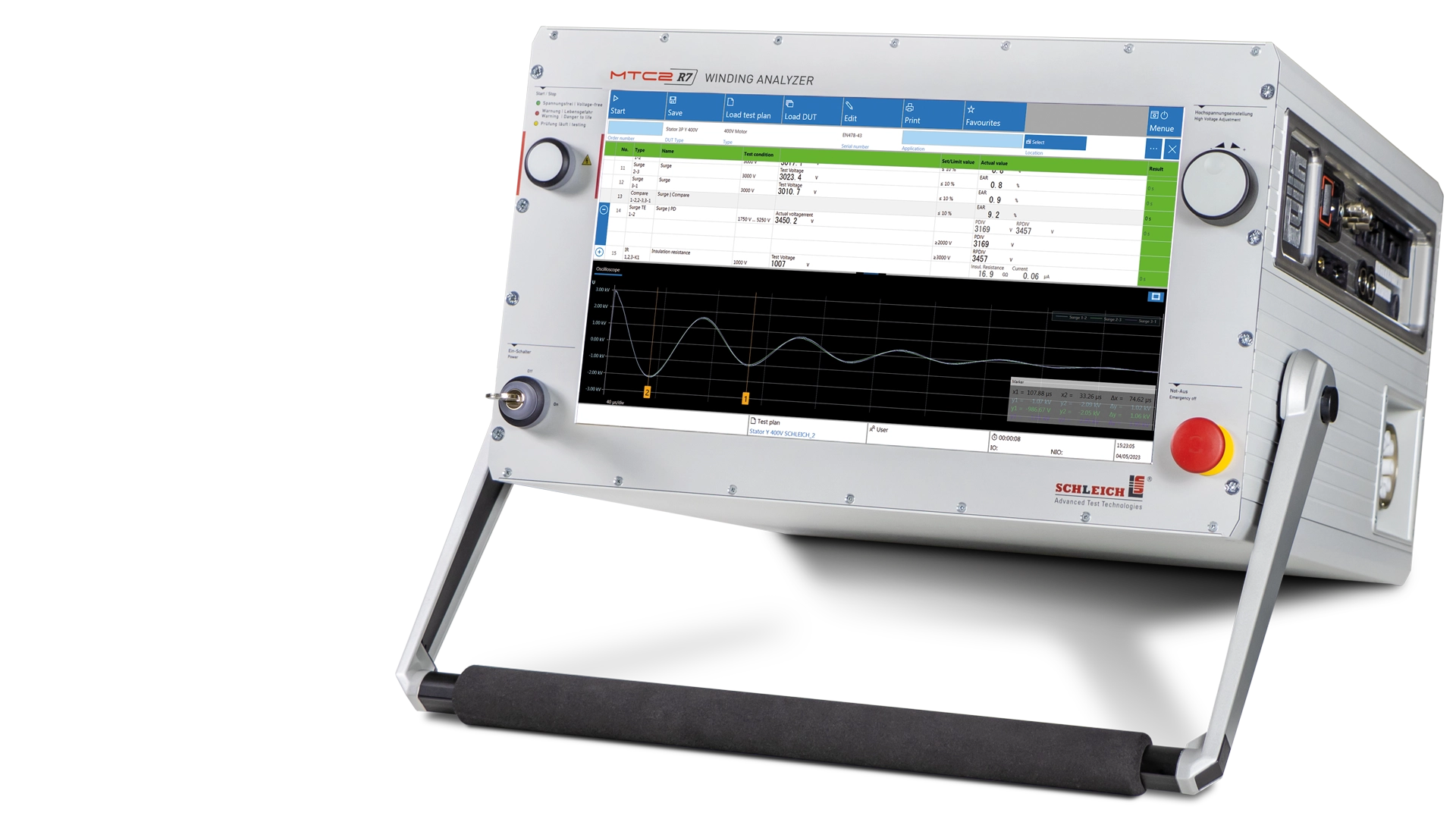

MTC2 R7 přístroje pro kontrolu vinutí
Špičkovézařízení testování cívek, statorů, kotev a všech druhů vinutých výrobků
MTC2R7 je náš tester rázovou vlnou – žádný jiný testovací přístroj nenabízí takovou šíři funkcí. S MTC2R7 Test cívky, statory, kotva vinuté výrobky všeho druhu podle nejnovějšího stavu techniky – naprosto spolehlivě a přesně.
Naše patentovaná metoda analýzy rázového napětí je základem našeho technologicky vyspělého řešení. Nejnovější generace přístrojů pro zkoušení rázového napětí MTC2R7 je k dispozici v jemně odstupňované škále přístrojů s rázovým napětím od 6 kV do 50 kV. MTC2R7 nabízí přehledné zobrazení zkoušek a intuitivní ovládání usnadňuje každodenní práci.
Integrace tolika různých zkušebních metod do jednoho zařízení jedinečná:
- Zkouška odporu
- Kontrola indukčnosti
- test kapacity
- Zkouška izolačního odporu
- Zkouška izolačního odporu PI /DAR
- zkouška vysokým napětím
- Zkouška stupňovým napětím
- zkouška vysokým napětím
- zkouška rázovou vlnou
- Zkouška částečným výbojem u zkouška rázovou vlnou v souladu s normou)
- Zkouška otočného pole
Klíčové údaje:
- Patentovaná technologie pulzní frekvence 50 Hz –
nejrychlejší test částečného vybití všech dob - Patentovaná metoda měření špička-špička:
Bezkonkurenčně spolehlivá detekce zkratu vinutí - 15,6″ Full-HD Touch-Display, tageslichttauglich: optimale Darstellung + Bedienung
- zkouška rázovou vlnou 50 kV
- Test a generátorů do 500 MW
- 2000 A špičkový proud
- 125 joulů rázový výkon
- Doba náběhu do 60 ns
- automatické přepínání zkušební metody
- Patentované vyhodnocovací postupy
- Extrémně rychlé měřicí cykly
- Integriertes, intelligentes Asset‑Management
- Optional: sichere Cloud‑Synchronisation
- Optional: vollintegrierte Akku-Backup-USV
10 variant produktu
Zobrazit všech 10 variant produktu
MTC2 R7 definuje zkouška rázovou vlnou
Mit dem MTC2 R7 definiert SCHLEICH Geschwindigkeit und Präzision in der Stoßspannungs- und Teilentladungsprüfung neu – kein anderes Prüfgerät bietet mehr Performance und Leistungsvielfalt.
Používají se nejnovější hardwarové technologie v kombinaci s nejmodernějším softwarem .NET Core. Tím se výrazně zvyšuje přesnost jednotlivých zkušebních metod a rychlost měření.
SCHLEICH PATENT Č. 1

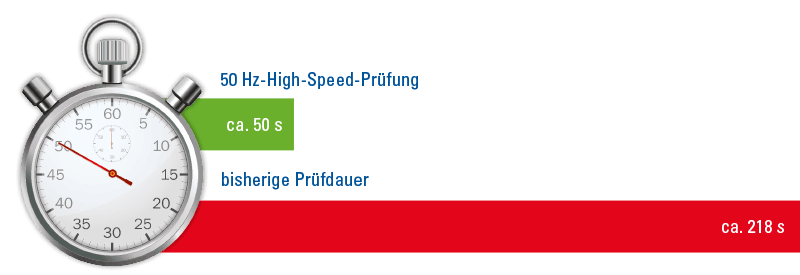

zkouška rázovou vlnou možná s impulsní frekvencí až 50 Hz. doba testu v souladu s normou může být tímto způsobem zkrácena až o 75 %. To výrazně zkracuje celkovou dobu zkoušky a umožňuje nejkratší cykly v automatizovaných aplikacích.
SCHLEICH PATENT Č. 2
SCHLEICH pro detekci závad v závitech závislých na napětí byl kompletně přepracován a umožňuje vysoce citlivou detekci závad, a to i u cívek s velmi vysokým počtem závitů, které jsou zapojeny do série nebo paralelně. Tím se výrazně zjednodušuje analýza závad u velmi velkých testovaných objektů v oblasti oprav a čas potřebný pro vyhledávání závad se redukuje na minimum.
Jedinečná rozmanitost krytů
MTC2 R7 byl navržen pro široké spektrum použití. Lze jej přesně přizpůsobit vašim potřebám. To je možné nejen díky řadě konfigurovatelných technických možností, ale také díky jedinečné rozmanitosti skříní.
To vám nabízí pouze SCHLEICH. Stačí si vybrat kryt, který odpovídá vašemu oblasti použití.

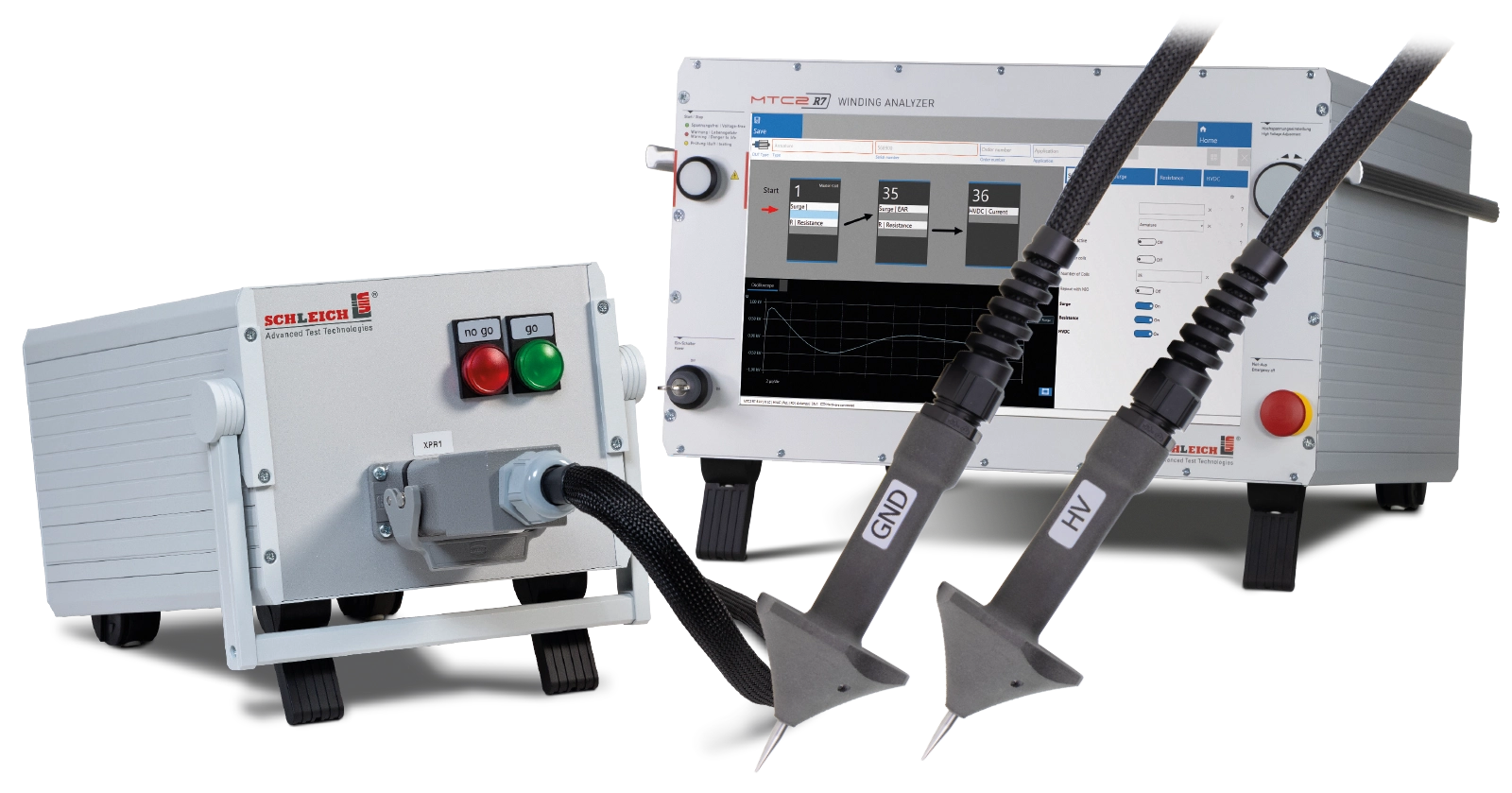

Přenosné univerzální pouzdro
Typické oblasti použití
- Univerzální použití
- Přenosný a montážní držák,úhel sklonu uživatelský
- Všechny konektory na pravé straně
- Provoz na stole nebo stojícínapodlaze
- Průmyslové skříně v robustním provedení s ochranou proti nárazům
Přenosný Dílenský kryt
Typické oblasti použití
- Univerzální použití
- Přenosný a montážní držák,úhel sklonu uživatelský
- Všechny konektory na pravé straně
- Ovládací panel a displej jsou chráněnypevnýmkrytem.
- Víko a dno vyztužené hliníkovými deskami
- Prostorný Sáček s příslušenstvím
- Vysoce kvalitní zesílené průmyslové pouzdro s integrovanou ochranou proti nárazům – také pro náročné mobilní použití
stolní skříň
Typické oblasti použití
- Všechny konektory na zadní straně
- Pevná boční madla
- Praktické nožičky
19″ vestavná skříň
Typické oblasti použití
- Všechny konektory na zadní straně
- Dodávka připravená k montáži do 19" skříně

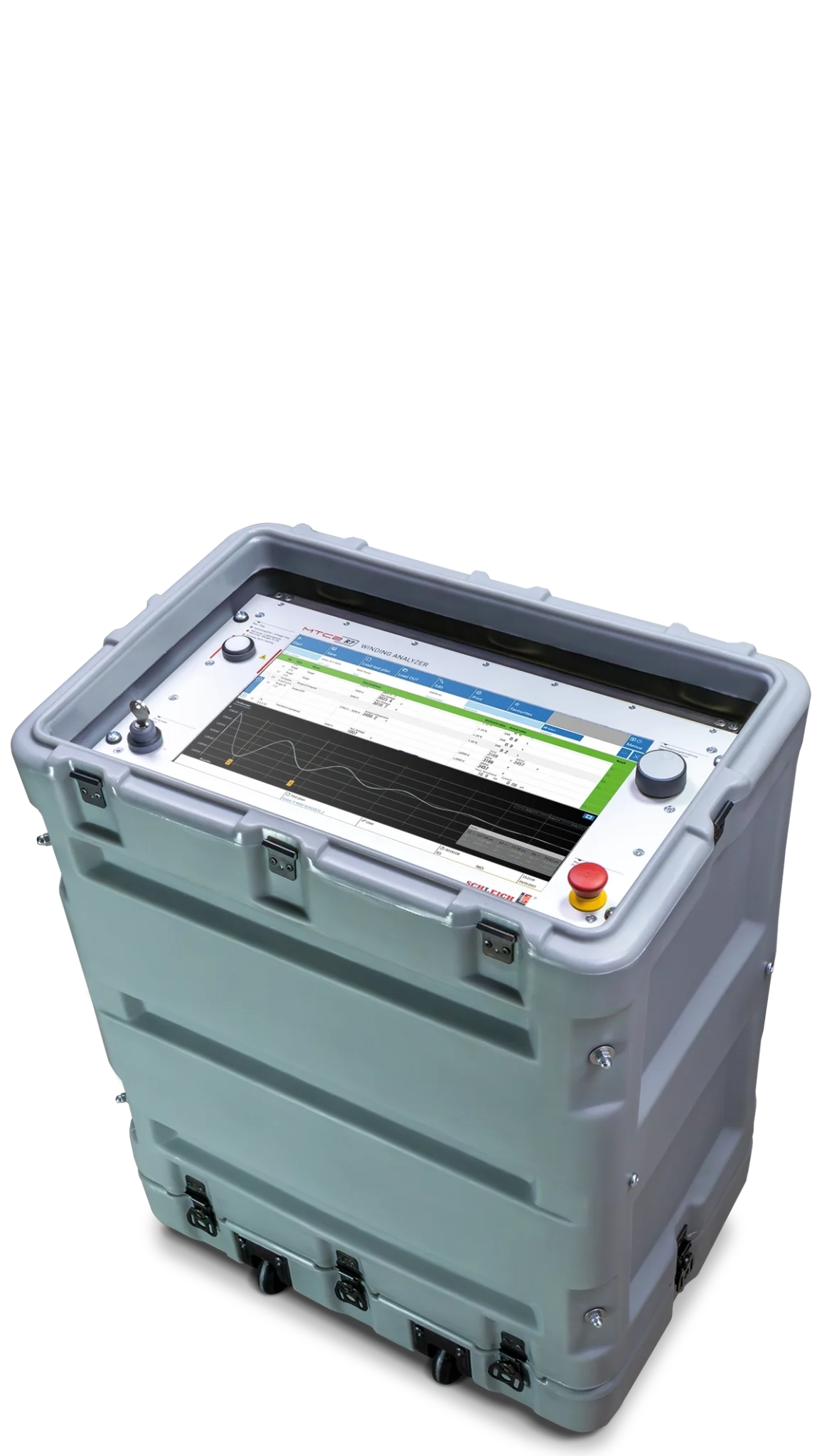

Pevné pouzdro
Typické oblasti použití
- Robustní outdoorové pouzdro sintegrovanýmitlumiči nárazů
- Sklopné víko pro ochranu předníazadní strany
- Průmyslové kryty ve velmi stabilním provedení s ochranou proti nárazům – také pro náročné mobilní použití
Skříň stojanu
Typické oblasti použití
- Pro verze zařízení s 30 kV, 40 kV a 50 kV
- Robustní kovové pouzdro s velkýmikolečky
- Stabilní rukojeť pro posunování nebomanévrování
- Volitelně k dispozici také pro verze zařízenís6 kV, 12 kV a 15 kV.
- Průmyslové skříně v robustním provedení s ochranou proti nárazům

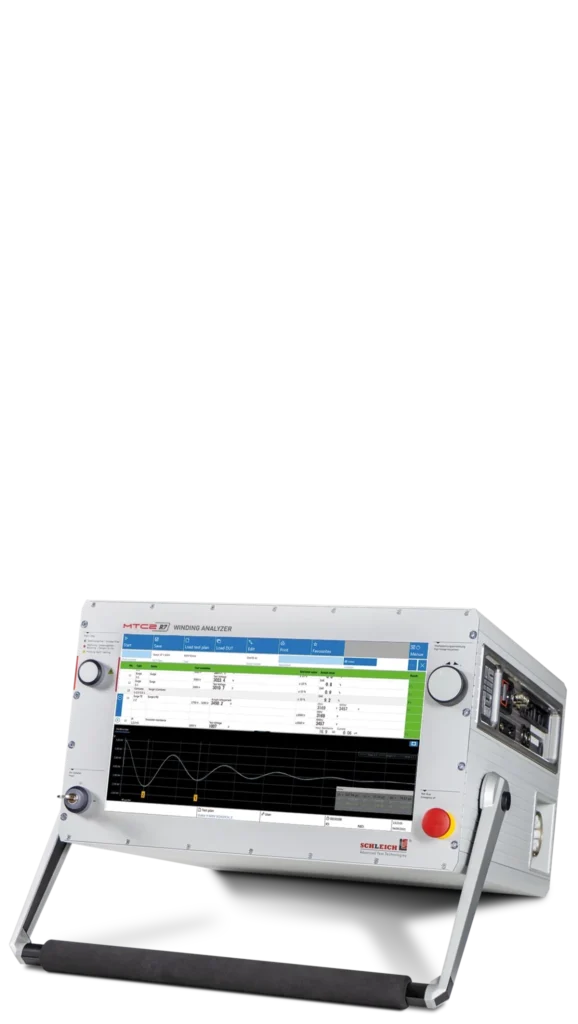

MTC2 R7 v univerzálním pouzdře
6 kV, 12 kV a 15 kV
Všechny komponenty jsou uloženy ve specializovaný robustním průmyslovém krytu. Citlivá měřicí technika je v krytu navíc chráněna před nárazy a vibracemi pomocí tlumičů nárazů.
Testovací zařízení může být sebelepší, ale musí se také hladce začlenit do stávající infrastruktury. Proto je připojovací panel MTC2 R7 ve standardním provedení diskrétně zapuštěn do boku a je tak snadno přístupný. Ať už zařízení používáte zařízení stole nebo stojící na podlaze, všechny připojení jsou kdykoli pohodlně dostupná.

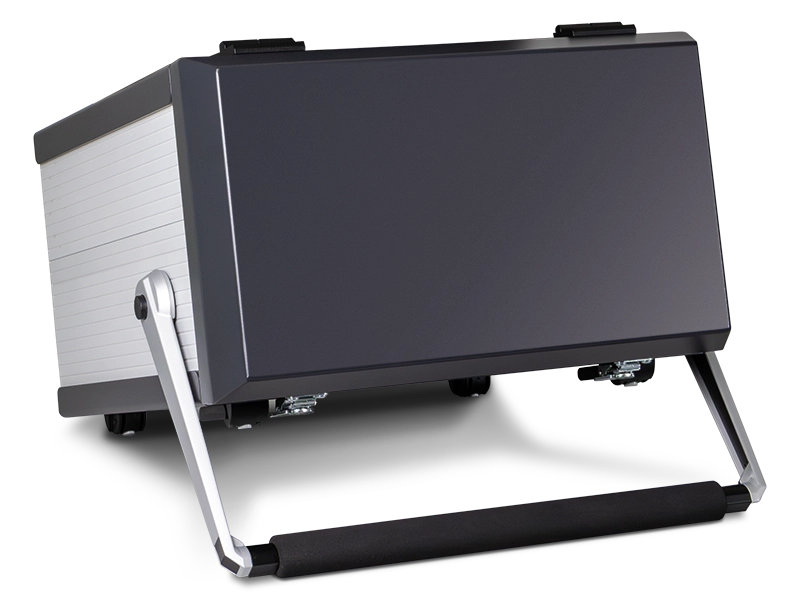

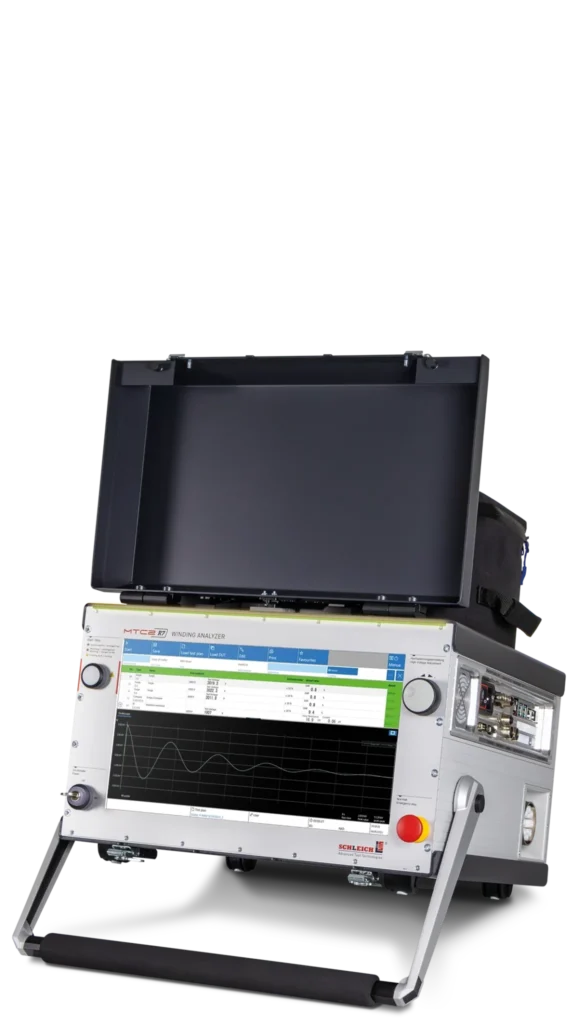

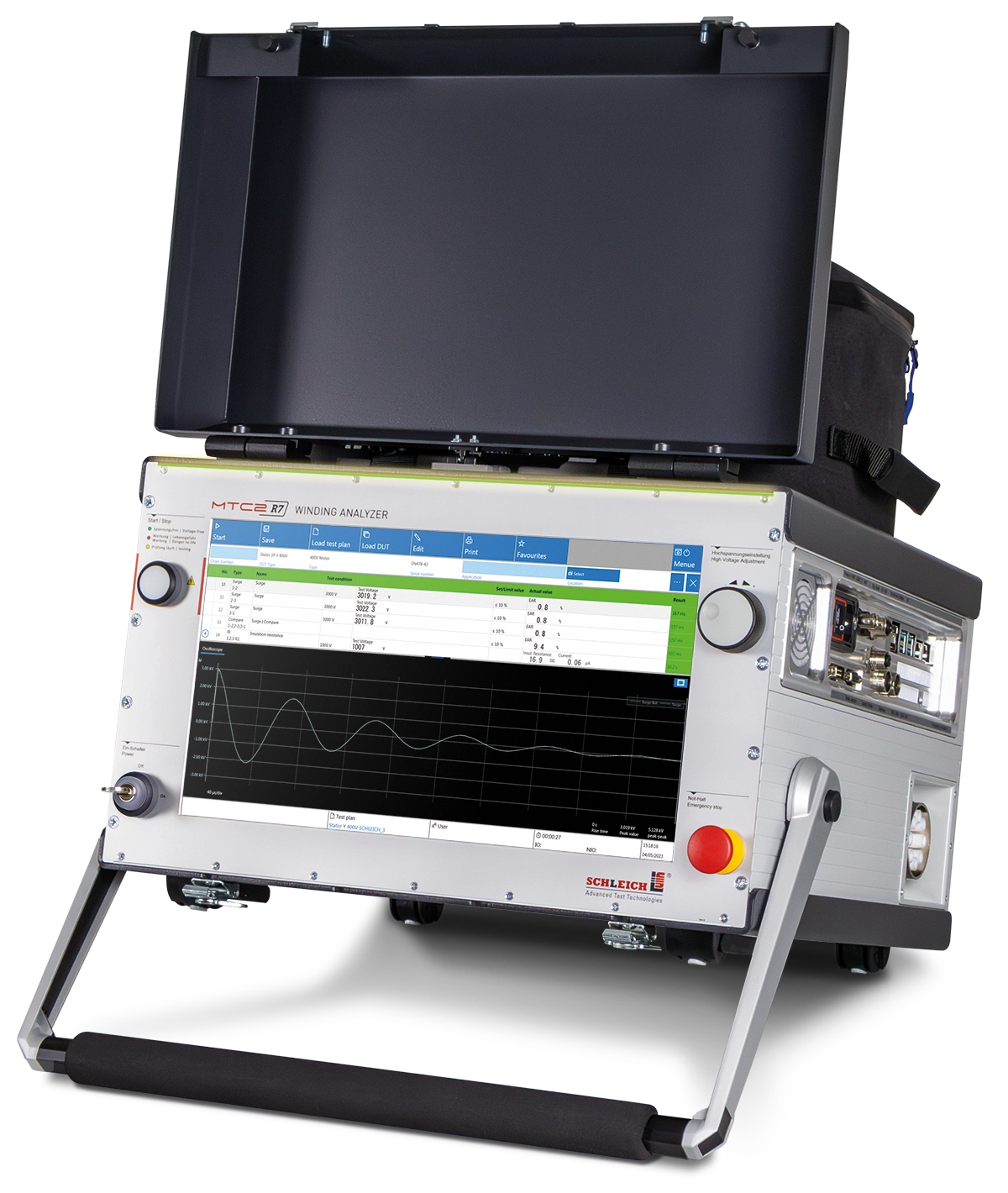

MTC2 R7 v Dílenský kryt
6 kV, 12 kV a 15 kV

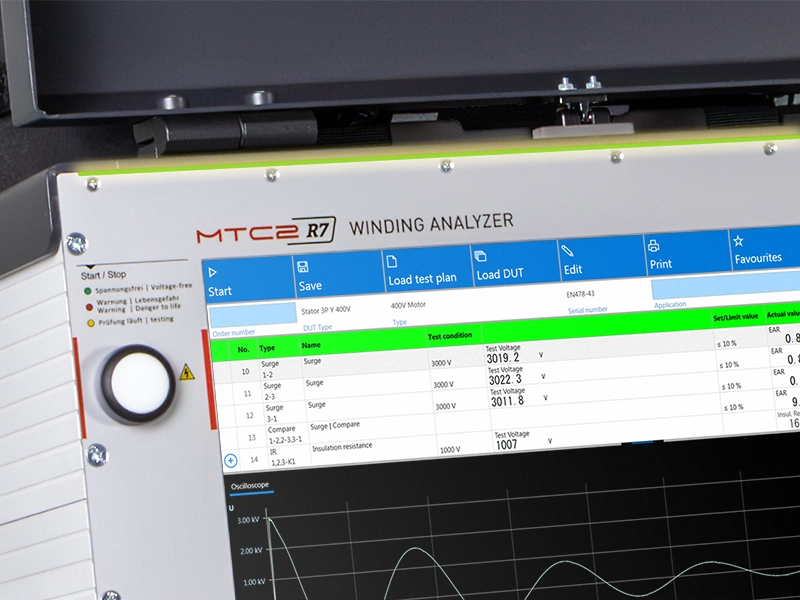

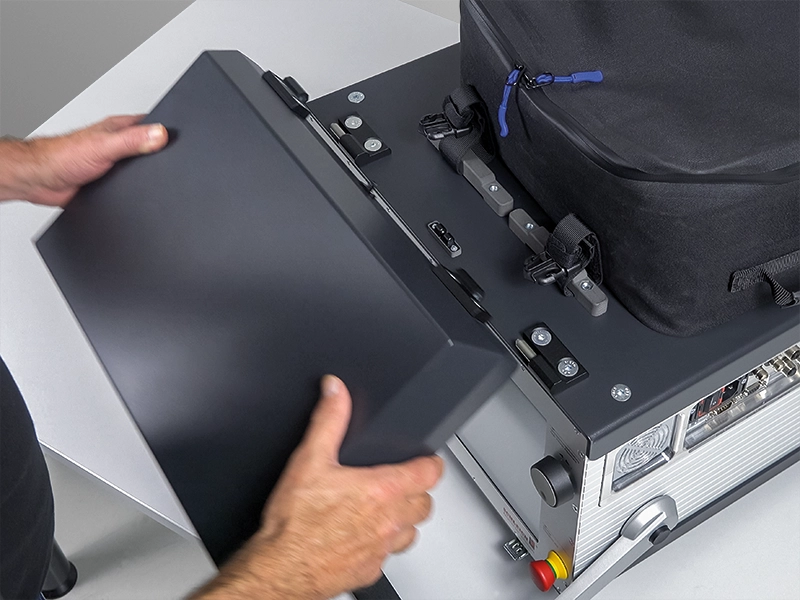

Dílenský kryt na univerzálním krytu ajenavícvyztuženmasivními hliníkovými deskami na víku a dně. Stabilní odklopný přední kryt ovládací panel a displej před poškozením během přepravy.

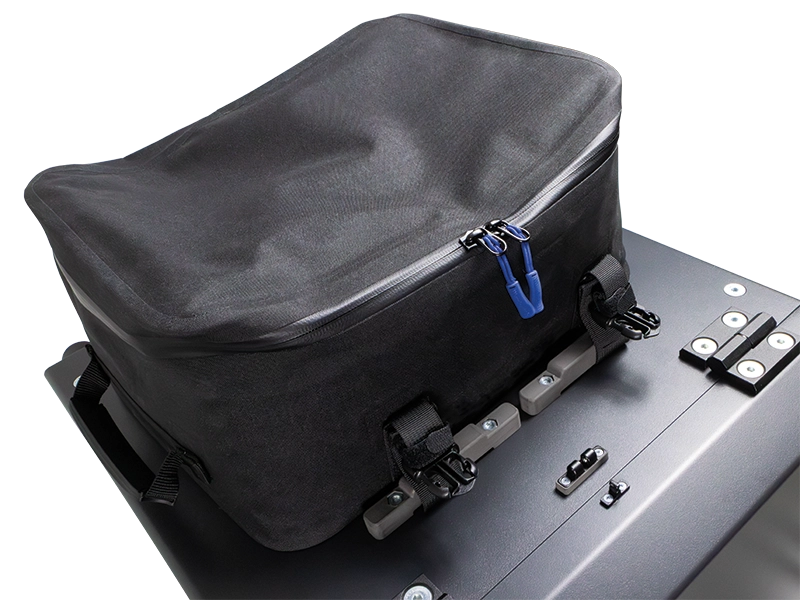

V Sáček s příslušenstvím, který se připevňuje na víko zařízení, Příslušenství propojovací kabely, svorky a další Příslušenství .
Stejně jako ve standardním pouzdře je citlivá měřicí technika v pouzdře dodatečně chráněna před nárazy a vibracemi pomocí tlumičů nárazů. I silné nárazy jsou spolehlivě absorbovány naší speciální tlumicí technologií.
zařízení Dílenský kryt navíc vybaveno integrovaným výstražným LED světlem.

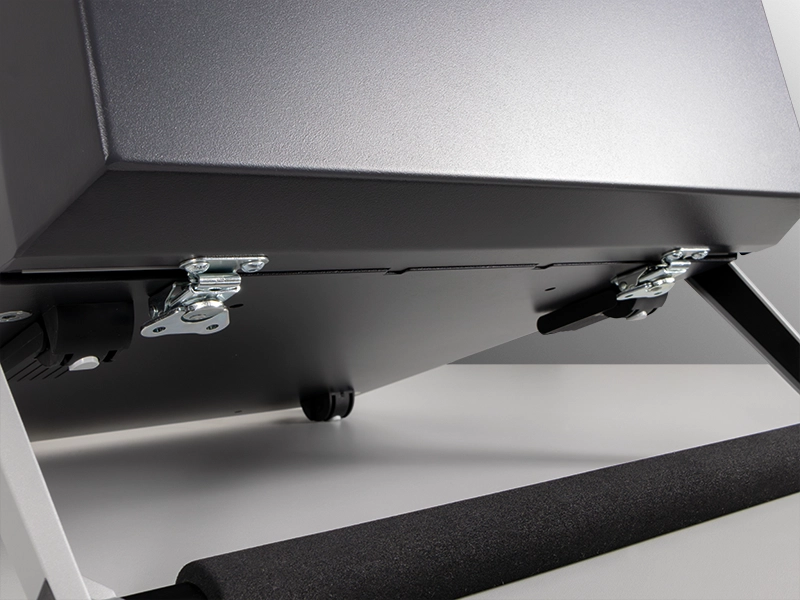

odklopný přední kryt pro přepravu zajištěn západkami. V případě potřeby jej lze rychle a snadno sejmout.

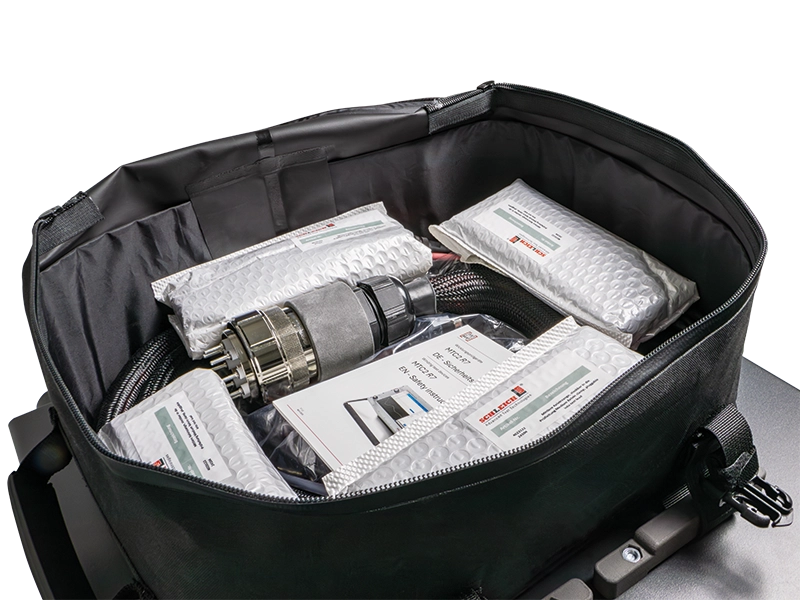

Sáček s příslušenstvím prostor pro připojovací kabely, svorky a další Příslušenství.
Boční připojovací panel

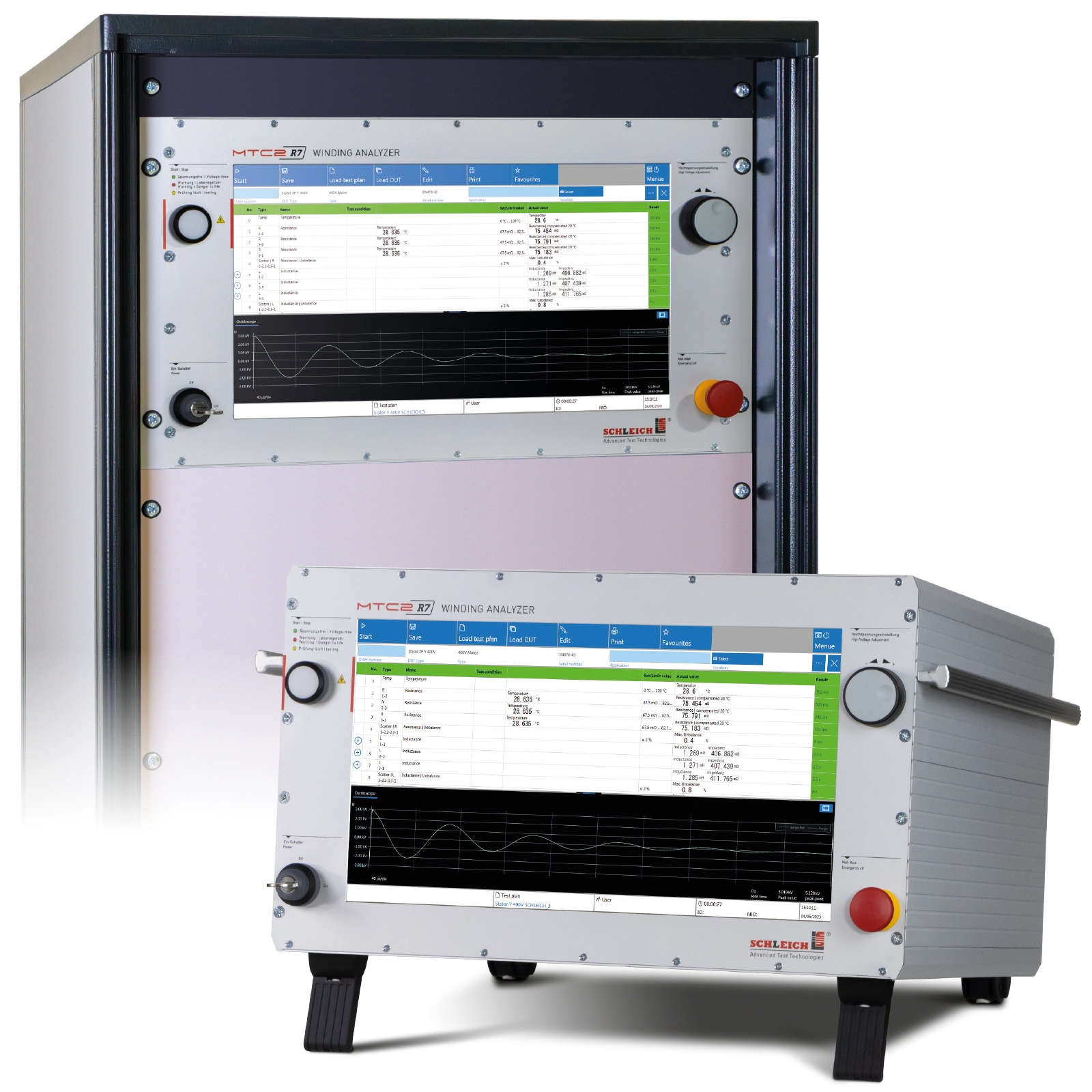

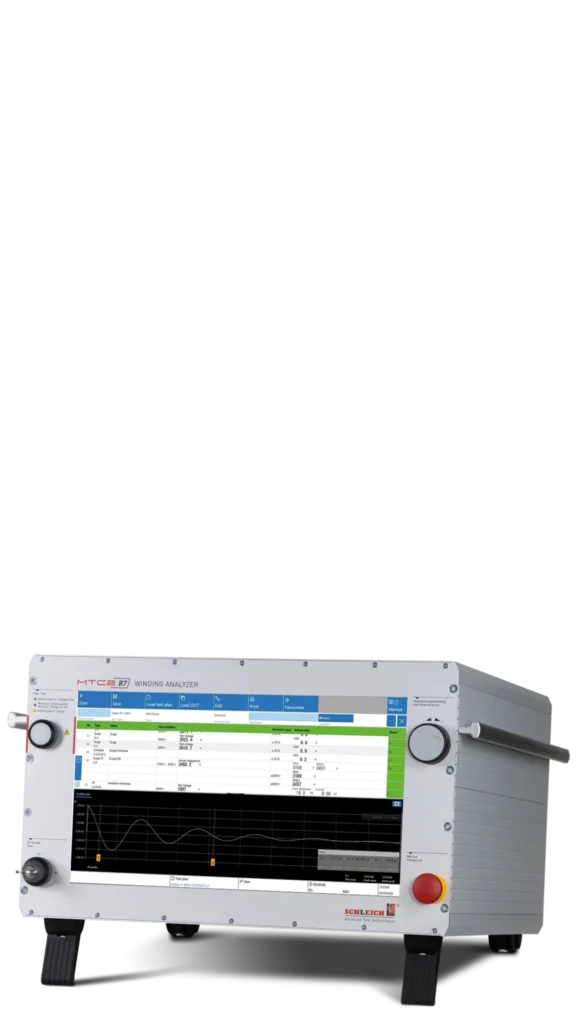

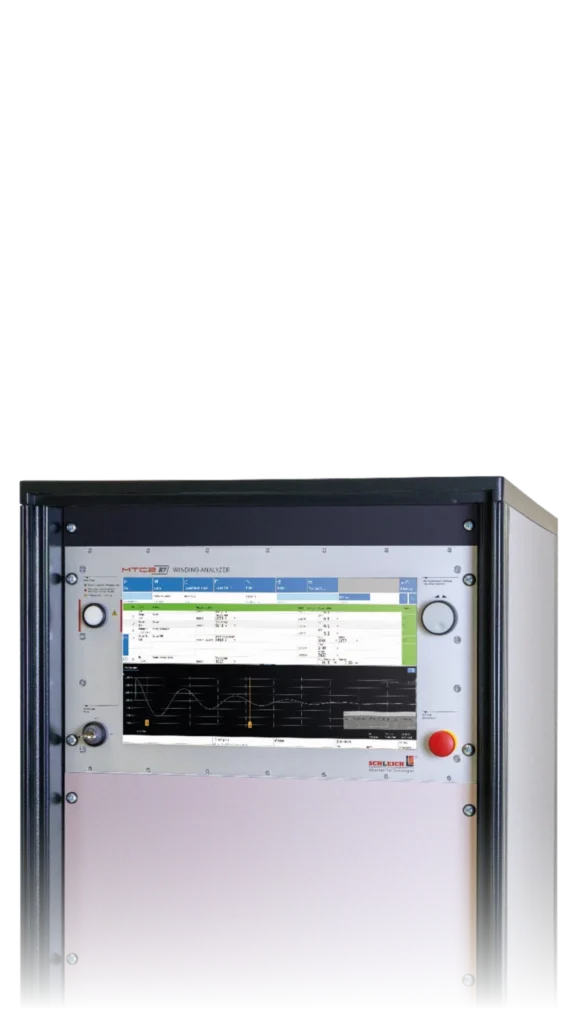

MTC2 R7 v stolním a 19” vestavném pouzdře
6 kV, 12 kV a 15 kV

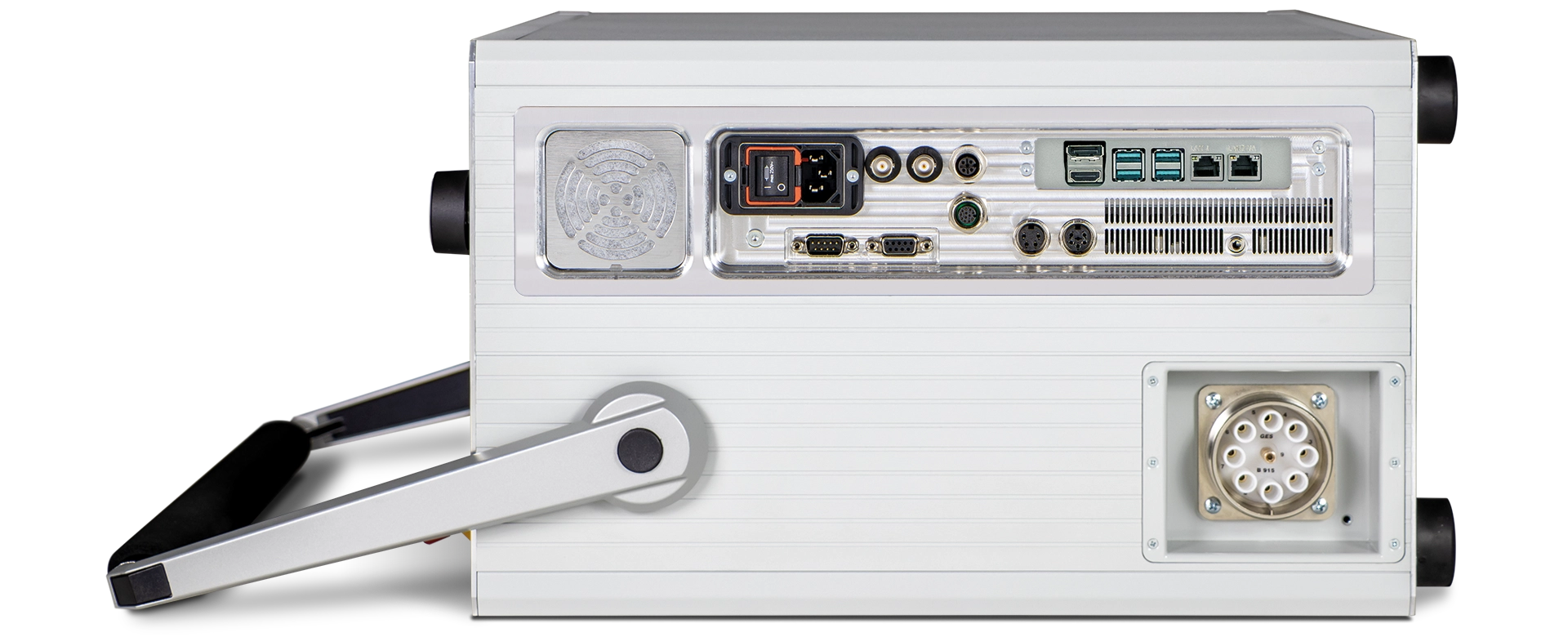

U stolních a 19" vestavných zařízení jsou všechny přípojky umístěny na zadní straně. Díky tomu lze MTC2 R7 snadno a pohodlně integrovat do 19" racku.
Pro dálkové ovládání jsou tyto varianty zařízení standardně vybaveny přídavným PLC . Kromě toholzezařízenírozšířito další rozhraní a sběrnice.

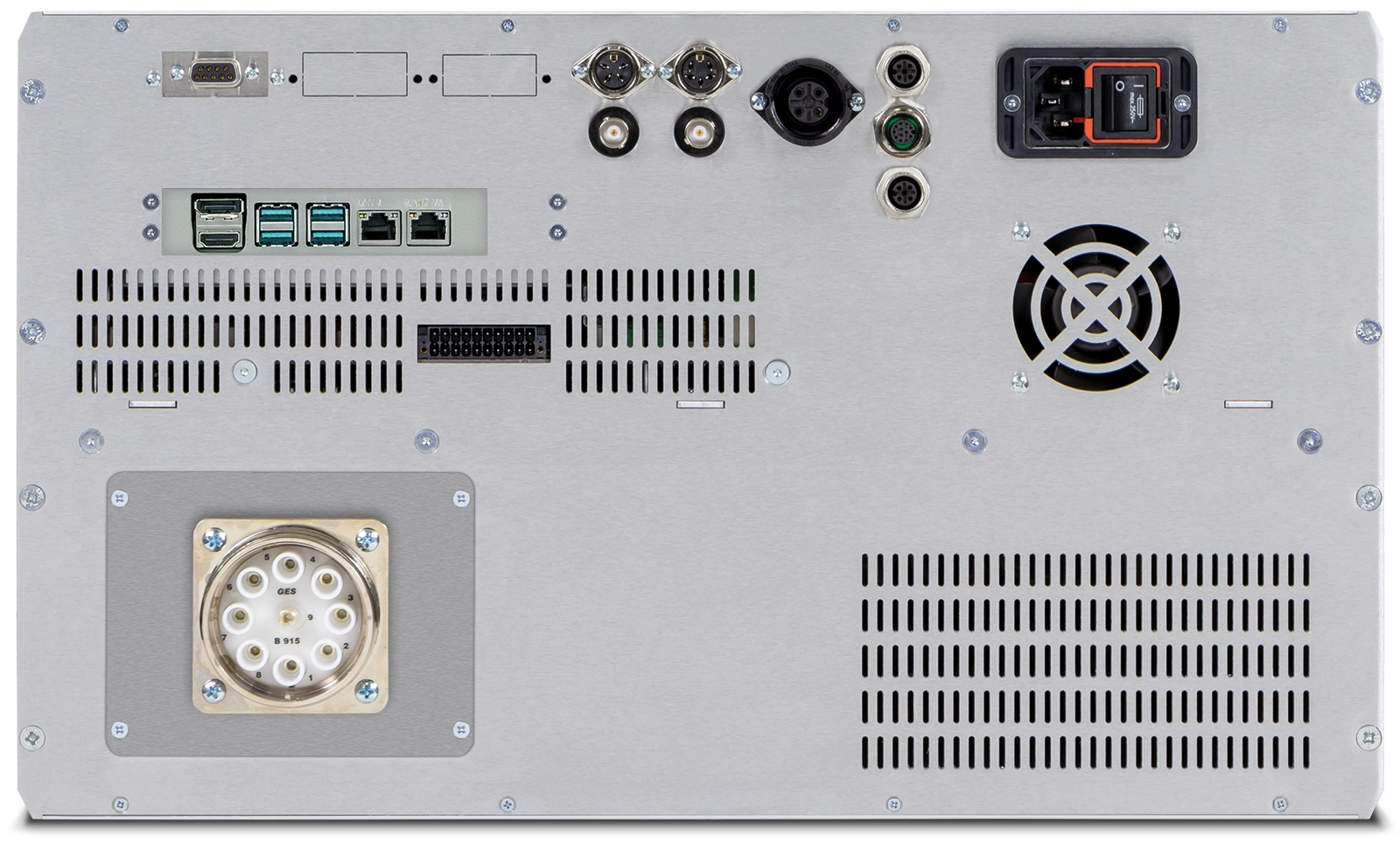

Připojení na zadní straně zařízení
MTC2 R7 v pouzdře stojanu
30 kV, 40 kV a 50 kV

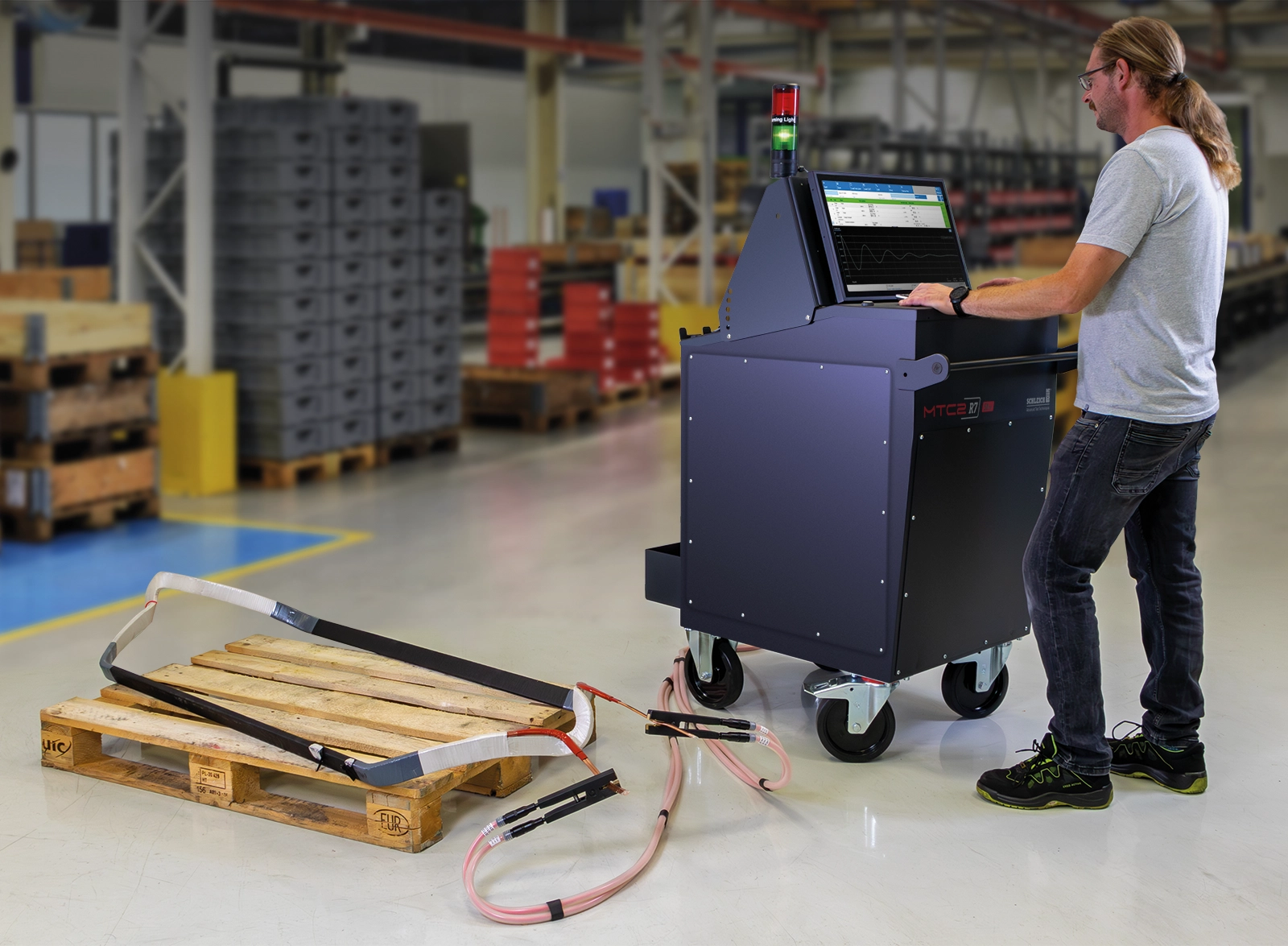

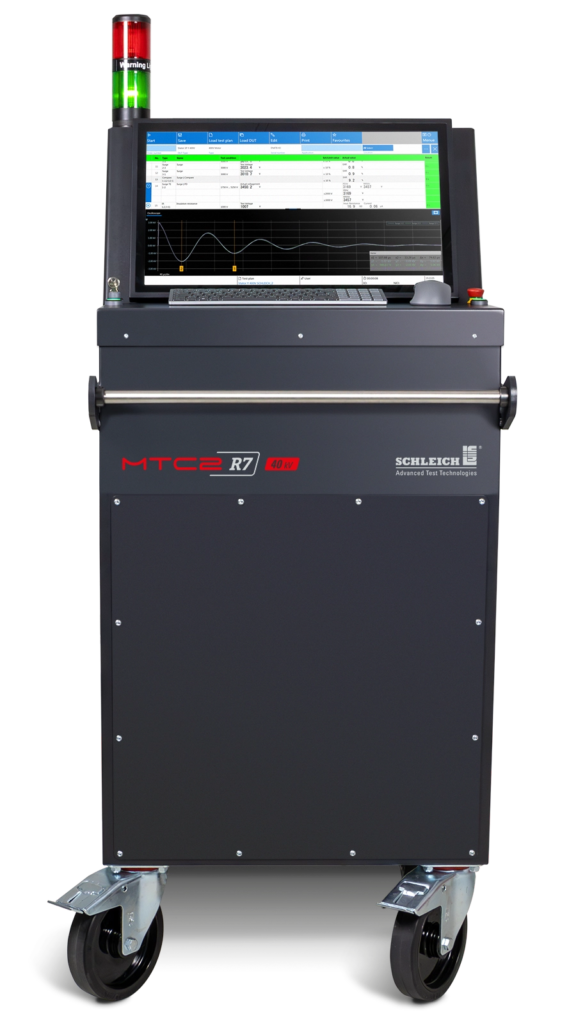

MTC2 R7 s 30 kV, 40 kV a 50 kV zkouška rázovou vlnou zkušební přístroj pro statorové části, elektromotory a generátory, které jsou provozovány s vysokým napětím.

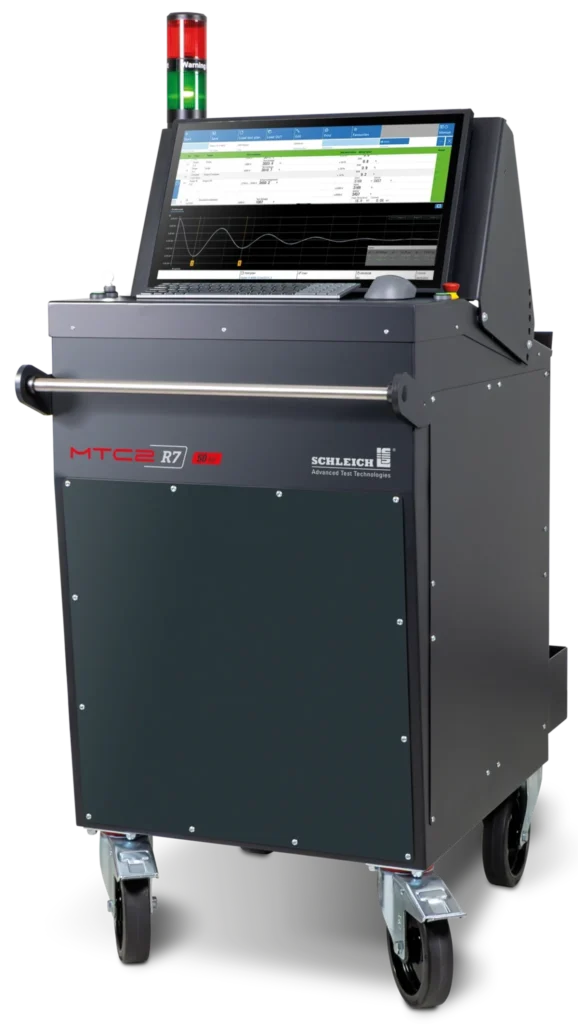

Zkušební zařízení je zabudováno do velmi robustního a pojízdného stojanu. Citlivá měřicí technika je uvnitř skříně chráněna před nárazy a silnými vibracemi pomocí dodatečných tlumičů nárazů. Velká kolečka umožňují dobrou manévrovatelnost i na nerovném povrchu.

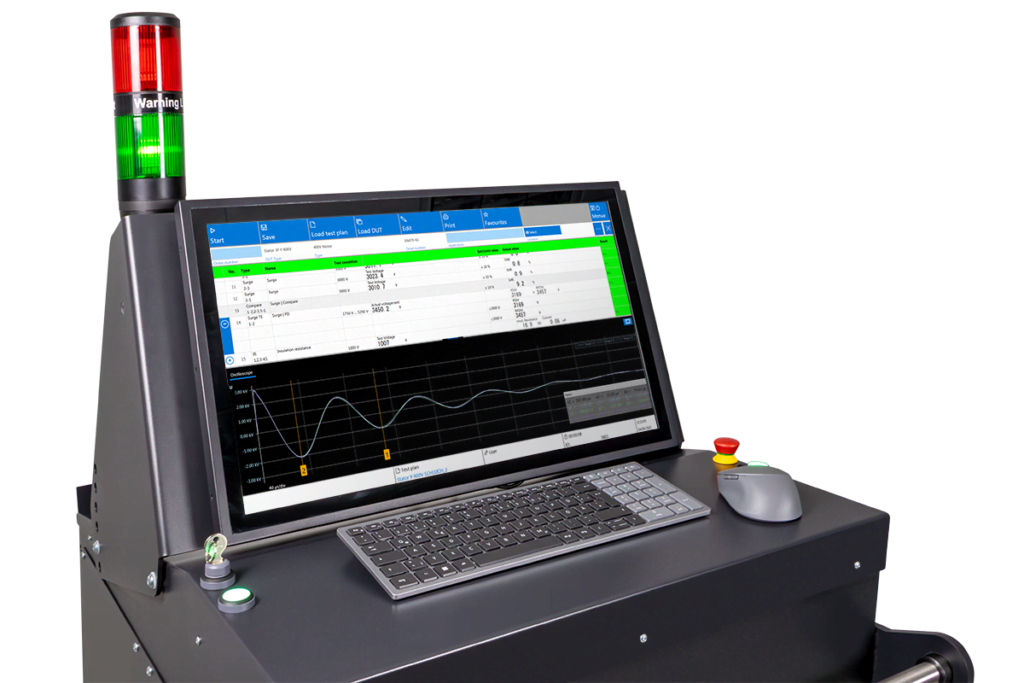

Díky velkému nastavitelnému monitoru lze totozařízení klávesnicí a myší pohodlně a ergonomicky ovládat v každé situaci.
Celá Testovací sekvence včetně měření indukčnosti a kapacity – probíhá plně automaticky. Přepínač testovacích metod integrovaný v MTC2 R7 přepíná jednotlivé testy na předem definované vývody vinutí.
MTC2 R7 je standardně připojení ke kostře dvěma připojeními vinutí (HV+ a HV-) a připojení ke kostře . To umožňuje testovat jak tvarové cívky, tak kompletní vinutí statoru. Volitelně poskytnout rozšíření na tři připojení vinutí (U, V, W a tělo).
Ergonomický: velký nastavitelný monitor a odkládací plocha pro klávesnici a myš

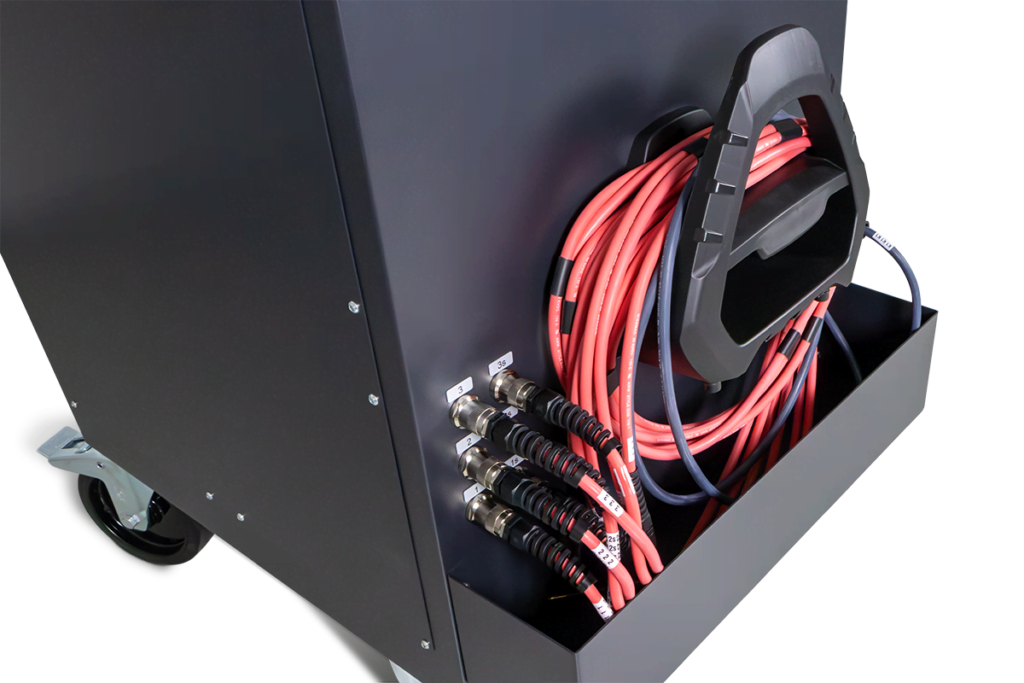

Praktické: Kabelový naviják pro testovací kabely na zadní straně a úložný prostor pro Příslušenství Kelvinovy kleště, nožní spínač .

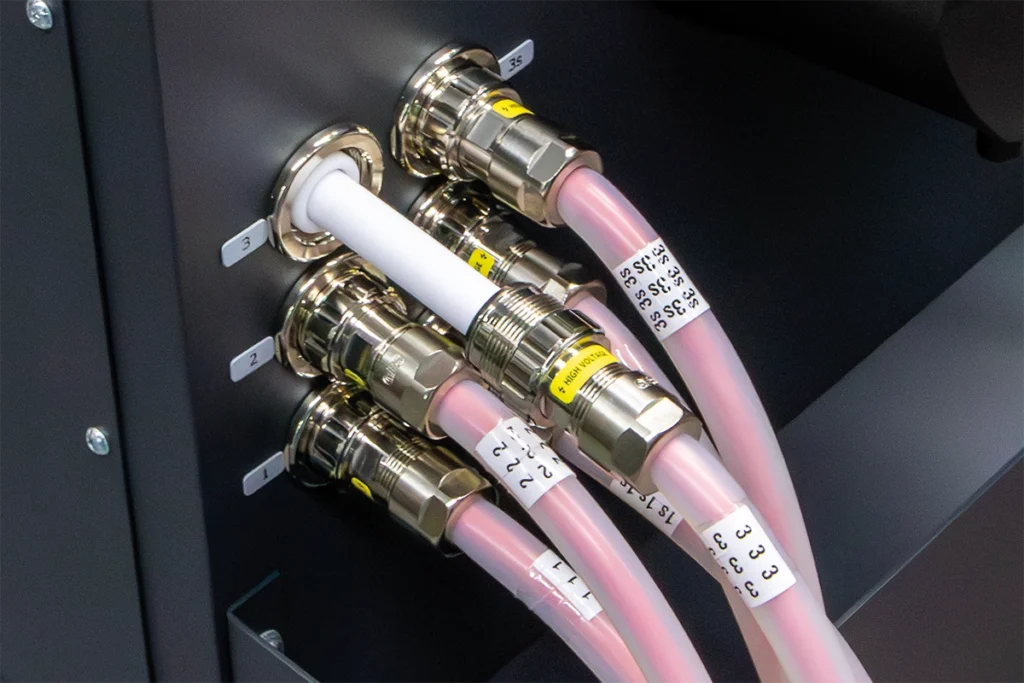

U verzí zařízení 30 kV a 40 kV jsou připojenívolitelněk dispozici také jako zásuvné.

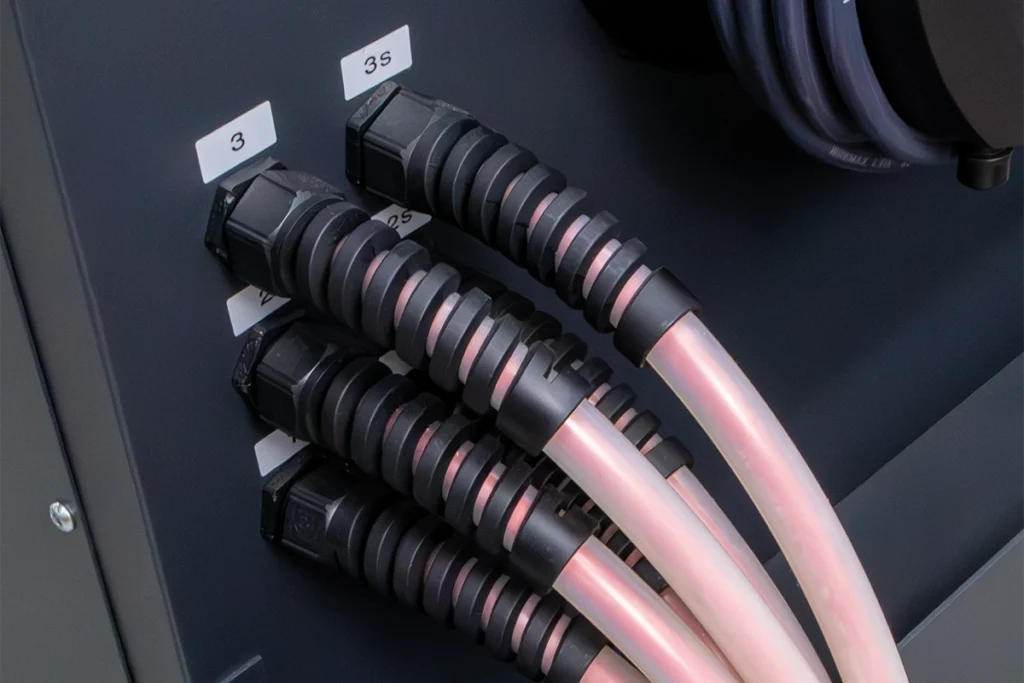

U verze zařízení 50 kV jsou naopak připojení vždy pevně zabudována.

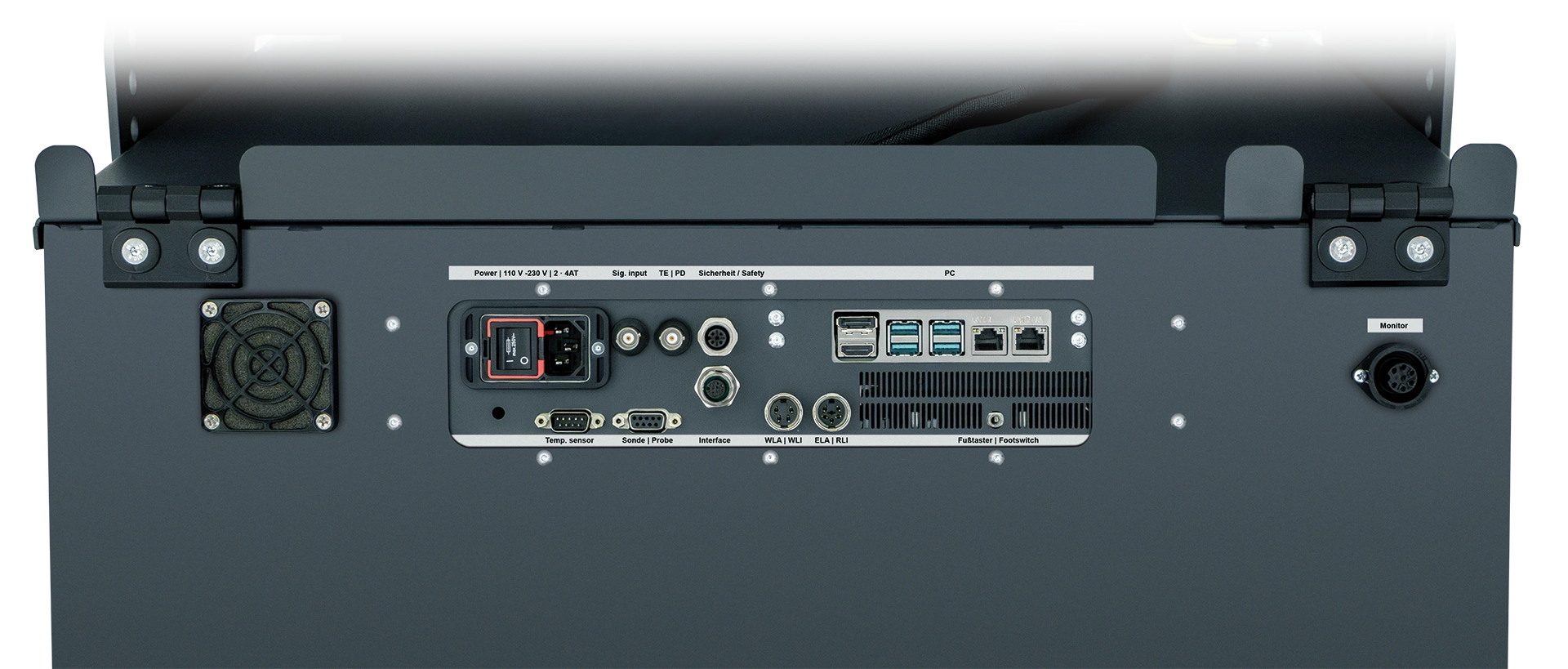

Připojení na zadní straně zařízení
Koncepce softwaru
Automatische, kostenlose Online-Updates over the air
Alles dreht sich um das Prüfobjekt:
Die neue Software wurde komplett überarbeitet und basiert auf moderner .Net-Technologie. Das MTC2 R7 präsentiert sich mit modernen und übersichtlichen Darstellungen, die eine intuitive Bedienung ermöglichen. Um die Bedienung per Touch im mobilen Einsatz oder in der Werkstatt zu gewährleisten, können viele Einstellungen größer dargestellt werden. In Verbindung mit einer großen Touch-Tastatur kann die Software so auch ohne Maus und Tastatur komfortabel bedient werden.

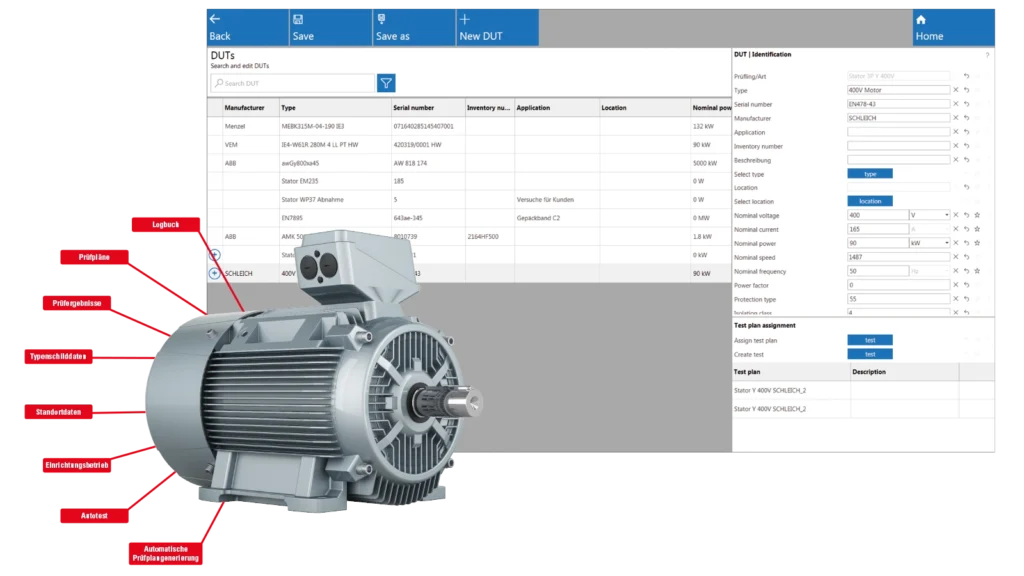

Databáze testovaných testované zařízení poskytuje optimální přehled o každém vytvořeném testované zařízení. Kromě přehledu jednotlivých přiřazených parametrů, jako je výrobce, sériové číslo a typ, se Výsledky testu také všechny Výsledky testu .
V softwaru lze vytvořit libovolný počet kontrolních objektů/typů kontrolních objektů. K nim lze nyní přiřadit další informace:
- Informace na typovém štítku
- Fotografie typového štítku nebo testovaného objektu
- Informace o lokalitě
- Záznamy v deníku pro dokumentaci libovolných informací
- Několik plánů zkoušek, např.:
Následující test
Odchozí test
Typprüfung - Výsledky testu
Vizuální test vedení pracovníků
Kroky vizuální kontroly lze použít mnoha způsoby, například k provádění neelektrických kontrol nebo k podnícení obsluha činnostem mimo kontrolní postup.
Příklady:
- Zkontrolovat vizuálně bezvadný stav testovaného vzorku
- Pokyny pro další postup po zkouškách
- Zkontrolujte, zda jsou přiloženy všechny příslušenství.
- Přípravana další Testovací sekvence:
Uklizení/příprava testovacího místa - atd.

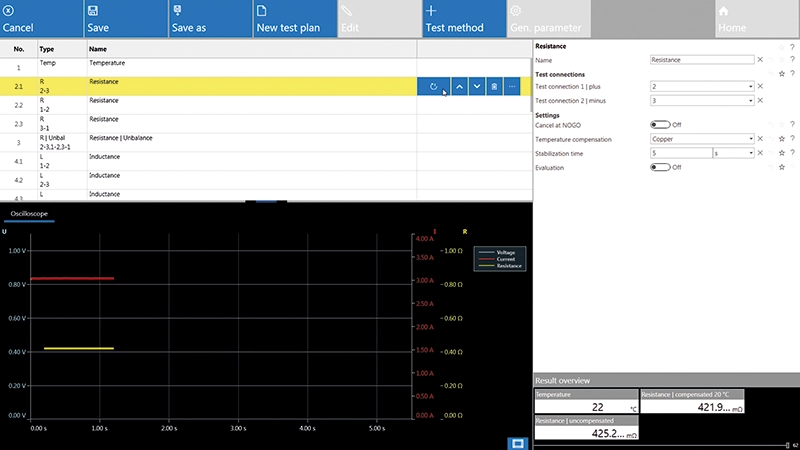

režim nastavení
Během vytváření plánu zkoušek lze kdykoli spustit jednotlivé kroky zkoušek. To umožňuje přesnou konfiguraci každého kroku zkoušek.
Příklad:
Časy pro funkce rampy lze tak snadno určit a přímo krok testu do krok testu . Přepínání z úprava testovacího plánu testovacího režimu je již minulostí.

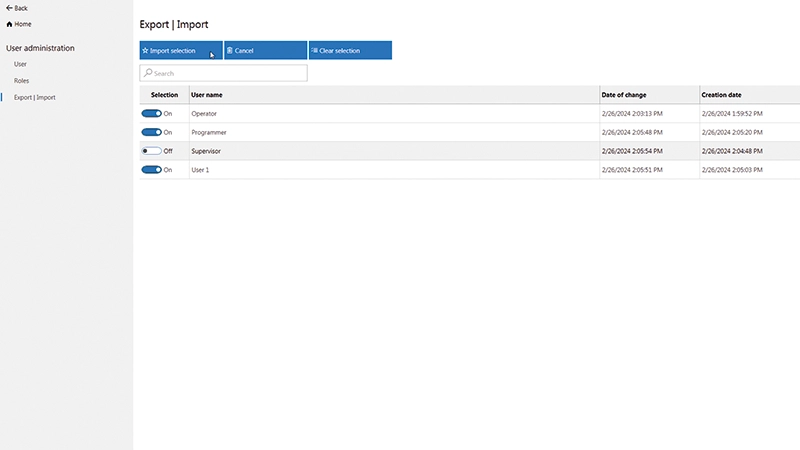

správa uživatelů
V rámci správy uživatelů lze každému obsluha přiřadit obsluha „uživatelské role“. Prostřednictvím těchto uživatelských rolí lze centrálně řídit uživatelská práva, např. pro administrátory nebo obsluha, kteří spustit měnit požadované hodnoty nebo spustit pouzepředem stanovené kontrolní postupy. K tomu se musí všichni obsluha přihlásit obsluha svého hesla.
Díky operačnímu systému Windows11® je možné použít prakticky jakýkoli způsob zadávání: klávesnici, zadávání na obrazovce, skener nebo RFID – vše je možné.
Funkce měření

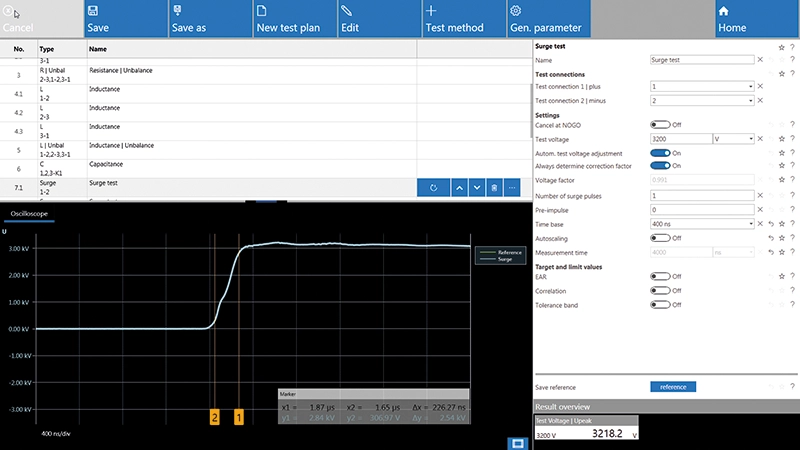

Funkce osciloskopu je špičková. U každého měření jsou, pokud je to možné, křivky proudu, napětí a odporu zobrazeny nejen jako číselné hodnoty, ale také jako oscilogram.
Pomocí funkce „Measurement“ můžete umístit kurzor na libovolné místo v diagramu a určit tak amplitudy, hodnoty odporu a časy ve vybrané oblasti.
Tímto způsobem lze velmi přesně určit hodnotu odporu v určitém časovém okamžiku. Rovněž zkouška rázovou vlnou snadno určit dobu náběhu zkouška rázovou vlnou .
Autotest

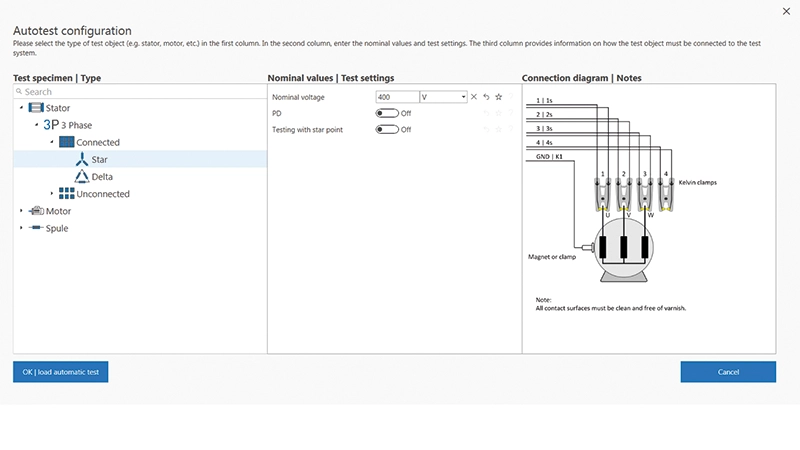

Pro automatické vytvoření plánu kontroly stačí do softwaru zadat údaje uvedené na typovém štítku a stanovit kontrolní metody potřebné pro kontrolu.
MTC2 R7 poté automaticky vypočítá požadované hodnoty pro zkušební metody s ohledem na aktuální normy. Výpočet* je založen na více než 70 letech SCHLEICH se zkoušením vinutých výrobků.
To usnadňuje každodenní testování. Know-how společnosti SCHLEICH to SCHLEICH .
* Výpočet TESTOVACÍ NAPĚTÍ záruky!

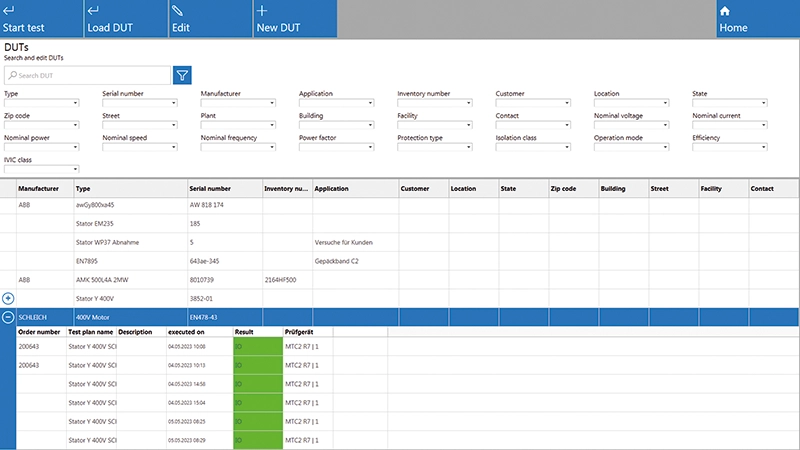

Vyhledávání v plném textu
Na základě dříve zadaných informací lze všechny výsledky kdykoli rychle vyhledat. Vyhledávání výsledků je usnadněno a zrychleno díky integrovanému fulltextovému vyhledávání.
Zkušební vedení a automatické přepínání zkušební metody
Pomocí pěti testovacích kabelů MTC2 R7 lze současně připojit všechny relevantní vývody vinutí. Tři fázové vývody a hvězda (pokud je k dispozici a přístupná) se připojují pomocí čtyř testovacích kabelů. Čtvrtým Testovací připojení hvězdě dosáhnete jedinečného zvýšení přesnosti testování. Páté Testovací připojení připojuje ke stator. Je laminované jádro pro zkouška izolace vinutím a laminované jádro .
Potřebujete obvykle více než čtyři testovací konektory, např. pro připojení dalších senzorů nebo nepřipojených testovaných objektů? V takovém případě je možné rozšířit MTC2 R7 na celkem osm měřicích konektorů + tělo.

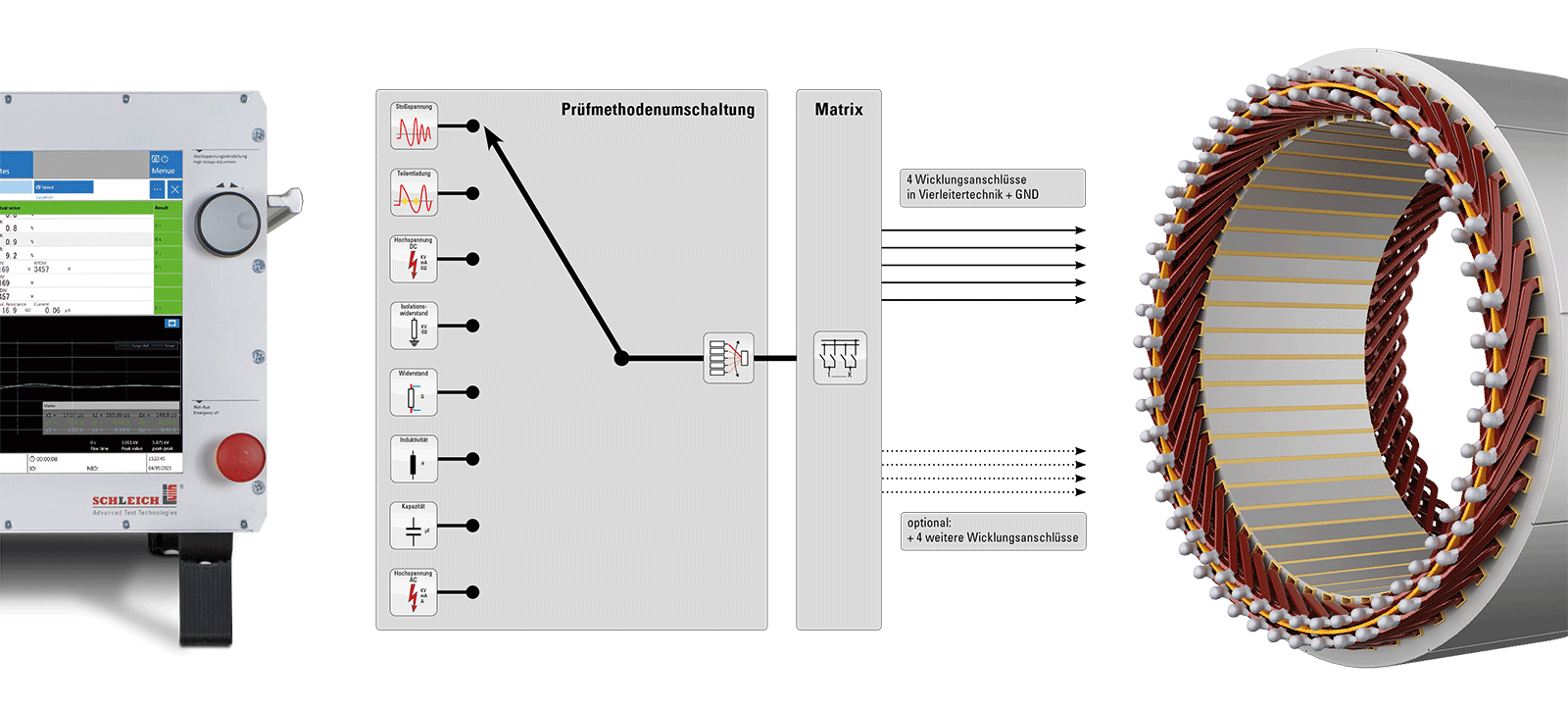

automatické přepínání zkušební metody
Po připojení testovaného objektu provede MTC2 R7 automaticky kontrolu všech pěti svorek. Díky integrovanému přepínání testovacích metod odpadá ruční přepojování svorek. Naše přepínání zkušebních metod zajišťuje rychlý a automatický přechod mezi různými zkušebními metodami. Vzhledem k tomu, že rozdíly v napětí mezi zkušebními metodami mohou být velmi velké, je spolehlivost přepínač prvním místě. Zkouška odporu 3 V se testované zařízení na testované zařízení stejně spolehlivě jako zkouška vysokým napětím 15 kV. Bez kompromisů!
U testovaných objektů s více připojeními je ekonomičtější připojit všechny připojení testovaného objektu k testovacímu zařízení najednou. Testovací zařízení pak plně automaticky provede všechny testy mezi všemi připojovacími body. Tento postup zkracuje potřebnou dobu cyklu, a tím i náklady na testování, a zabraňuje chybám. přepínač různými připojeními je realizováno pomocí flexibilních přepínacích matic.
Zkušební metody
zkouška rázovou vlnou
Pro milovníky přesnosti: MTC2 R7 nezůstane skryt ani ten nejmenší defekt. Díky promyšlené škále vynikajících metod vyhodnocování, které lze libovolně kombinovat, můžete provést 360° analýzu testovaného objektu. V kombinaci s nejmodernějším hardwarem pro snímání signálu nabízí SCHLEICH mimořádně detailní a velmi přesnou SCHLEICH . Tím se minimalizuje riziko nesprávné interpretace.
Parametrizace signálů, které mají být vyhodnoceny, probíhá téměř plně automaticky. Zkušební přístroj sám vybere nastavení, které je pro daný signál nejvhodnější, aby bylo dosaženo maximální citlivosti. Kromě toho je MTC2 R7 vybaven automatickou korekcí napětí. TESTOVACÍ NAPĚTÍ testované zařízení optimálně nastaví v závislosti na konkrétním testované zařízení . To výrazně usnadňuje diagnostiku poruch, takže lze velmi rychle a kvalifikovaně učinit fundované závěry o stavu vašich elektromotorů.
Vyhodnocení je založeno buď na předem uloženém referenčním signálu, na automatickém srovnání všech tří fází mezi sebou, nebo se provádí pomocí nové, patentované metody Peak-to-Peak.
S MTC2 R7 lze spustit zkoušky rázovým napětím s frekvencí impulzů až 50 Hz. To umožňuje výrazné zkrácení doba testu, což je patrné zejména v kombinaci s měřením napětí při vzniku částečného výboje RPDIV (volitelné rozšíření).
Chybová plocha | EAR
Chybová plocha je rozdílová plocha mezi dvěma signály (nárazovými vlnami). Rozdíl plochy mezirázová vlna aktuálně naměřenou rázová vlna automaticky vypočítá a odchylka se zobrazí odchylka %.
fázové srovnání
Při porovnání fází se automaticky porovnávají všechny tři fáze motoru a zobrazují se v diagramu. Tímto způsobem lze přímo určit a vyhodnotit symetrii. Tento postup se obvykle používá v oblasti oprav motorů.
Srovnání referencí
Porovnání s referencí je možné, pokud bylo předem testované zařízení dobré testované zařízení . Tento postup se obvykle používá ve výrobě.
Korelace | Patentovaná metoda vyhodnocení
Příbuznost mezi referenční rázová vlna aktuálněnaměřenou rázová vlna automaticky určí a rozdíl se zobrazí v %.
Špička-špička | Patentovaná metoda vyhodnocení
Při metodě Peak-to-Peak se TESTOVACÍ NAPĚTÍ zvyšuje TESTOVACÍ NAPĚTÍ . Dojde-li mezi jednotlivými kroky ke zvýšené odchylka, je zkouška ukončena. odchylka jednotlivými kroky je zobrazena v %.
toleranční pásmo
Toleranční pásmo patří mezi jednodušší vyhodnocovací metody, při nichž se kolem signálu vytvoří obálková křivka. rázová vlna se rázová vlna nacházet v rámci definovaného tolerančního pásma.
Zkouška částečným výbojem při zkouška rázovou vlnou
– Volitelné rozšíření –
Zkouška částečným výbojem slouží ke kontrole kvality vinutí vinutých výrobků. V zásadě jde o odhalení kvalitativních vad vinutí, které nelze zjistit pomocí běžné zkouška vysokým napětím zkouška rázovou vlnou .
Technologie propojení v kombinaci s vysokofrekvenční filtrační technologií činí systém extrémně odolným proti rušení. Proto je ideální pro použití v terénu nebo ve výrobě.
Kontrola se provádí buď ručně, nebo plně automaticky. V ručním režimu obsluha zvyšuje napětí sledování signálu částečného výboje.
Automatický provoz umožňuje plně automatickou analýzu všech tří fází pomocí testovací sekvence. Pro každou fázi se stanoví následující hodnoty:
- PDIV (zapínací napětí)
- PDEV (napětí přerušení)
- RPDIV (opakované napětí při zapojení)
- RPDEV (opakované vypínací napětí)
Není nutné projet celou rampu. Pokud je třeba ve výrobě rychleOK mezi OK n.OK , lze volitelně spustit patentovanou vysokorychlostní zkoušku 50 Hz. Alternativně lze TESTOVACÍ NAPĚTÍ s pevným TESTOVACÍ NAPĚTÍ .
Měření napětí při částečném výboji bylo dosud velmi časově náročné. U třífázového testované zařízení může trvat testované zařízení 8,5 minuty (v závislosti na parametrizaci testovacích kroků). S novým patentovaným zkouška rázovou vlnou MTC2 R7 lze tuto dobu zkrátit přibližně o 75 % (při stejném nastavení parametrů testovacích kroků).
Měření částečného výboje (filtrování a analýza) je plně vestavěnýdoMTC2 R7. Pouze odběr (měření) samotného signálu částečného výboje se provádí mimo zařízení. To je nezbytné pro optimální přizpůsobení dané měřicí situaci. Anténu i speciální spojku (dostupnou volitelně) lze připojit k MTC2 R7.
Zkouška izolačního odporu
Test izolačního odporu integrovaný v základním zařízení je specializovaný navržen specializovaný testování elektrických pohonů. TESTOVACÍ NAPĚTÍ automaticky testovací vodič na testovací vodič , který Zkouška odporu také pro zkoušku rázovým napětím a Zkouška odporu . testované zařízení jednotlivých měření není nutné přepojovat testované zařízení . přepínač plně automaticky až do TESTOVACÍ NAPĚTÍ kV v testovacím zařízení.
Software nabízí předkonfigurované testovací postupy pro PI, DAR, vysoké napětí DC, MegaOhm a stupňové napětí. Ve spojení s novým plně automatickým měřením rampy bylo ovládání výrazně zjednodušeno. Aby bylo možné testovací zařízení optimálně nakonfigurovat i pro speciální aplikace, lze všechny parametry nastavit také samostatně. Mezi ně patří mimo jiné následující funkce:
- Oddělené mezní hodnoty proudu během náběhové fáze a zkušební fáze
- řízení kontaktů monitorování minimálního proudu
- Teplotní kompenzace izolačního odporu podle normy IEEE Std 43
Zkouška izolačního odporu s rampou
Obvykle se doba náběhu definuje a stanoví doba náběhu testované zařízení testované zařízení . Je však třeba dbát na to, aby nebyly překročeny maximální nabíjecí proudy.
Díky automatické detekci nabíjecího proudu v počáteční fázi rampové funkce, která je součástí dodávky, určuje MTC2 R7 nejkratší doba náběhu.
Samozřejmě je však možné uživatelský funkci rampy uživatelský . K tomu se vybere doba rampy a jako hodnotící kritérium se nastaví maximální přípustný nabíjecí proud.
- Automatická detekce nabíjecího proudu pro minimální doba náběhu
- doba testu rampa a doba testu
- Grafické znázornění proudu, napětí a izolační odpor diagramu
- výbíjení zkoušce je zobrazeno a zaznamenáno
Zkouška odporu
MTC2 R7 je již v základní verze Zkouška odporu . To umožňuje testování fázových odporů, teplotních čidel (NTC, PTC a KTY) a jednotlivých cívek, aniž by bylo nutné přepojovat testovací vodiče. Díky integrovanému přepínání zkušebních metod se zkouška provádí okamžitě a plně automaticky pomocí zkušebních vodičů, které testované zařízení již testované zařízení k testované zařízení .
teplotní kompenzace
- Připojení teplotního čidla přímo na zařízení
- Připojitelné senzory:
-
- Snímač pokojové teploty
- Snímač teploty objektu
- pyrometr
- Hygrometr a barometr
- Tři nezávislé vstupní signály, každý s rozsahem 0–10 V nebo 4–20mA
- měřicí rozsah – 100 °C (32 – 212 °F)
- Nastavitelná teplota přívodu
- Plně automatická kompenzace odporových hodnot pro měď, hliník a teplotní čidlo
Indukčnost a test kapacity
– Volitelné rozšíření k Zkouška odporu
Použití kapacitního měřicího můstku je již minulostí. Využijte volitelně integrovaný měřicí můstek v MTC2 R7 pro vysoce přesné měření indukčností, impedancí a kapacit.
K dispozici jsou následující možnosti vyhodnocení:
- Porovnání skutečné hodnoty s předem stanovenou hodnotou nastavená hodnota
- Stanovení symetrie (rozsah rozptylu) všech tří fází
zkouška vysokým napětím
– Volitelné rozšíření –
zkouška vysokým napětím může vestavěný do MTC2 R7 a je okamžitě automaticky přepnuta na měřicí svorky. Přepojení není nutné. Zkouška probíhá plně automaticky pomocí měřicích kabelů, které testované zařízení již testované zařízení k testované zařízení .
Díky integraci zkouška vysokým napětím toto rozšíření k dispozici pouze v 19” nebo stolním provedení. zařízení tím zařízení na 10 HM.
Zkouška otočného pole
– Volitelné rozšíření –
Pomocí test smyslu otáčení měřit a vyhodnocovat rotační pole . Kontrola se provádí bezkontaktně pomocí sonda rotačního pole, která stator do stator nebo se namontuje na držák testovaného objektu.
rotační pole generováno elektronickým zdrojem, který simuluje třífázový elektromotor. Pomocí této zkoušky lze odhalit chyby zapojení ve výrobě ještě před montáží elektromotoru.

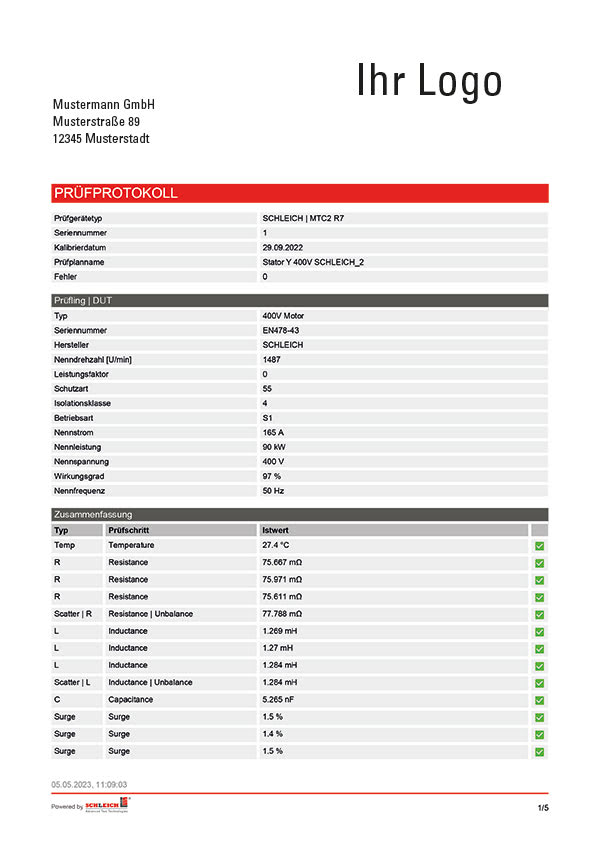

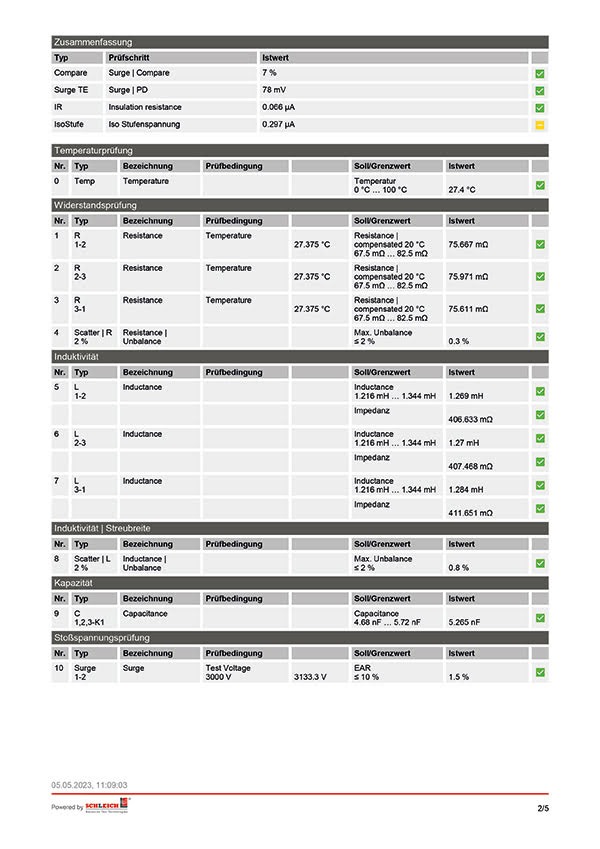

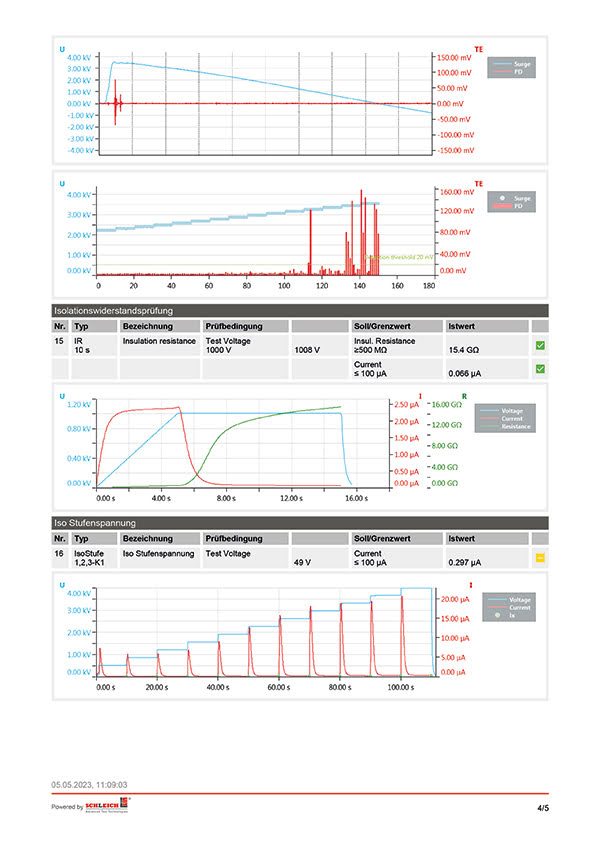

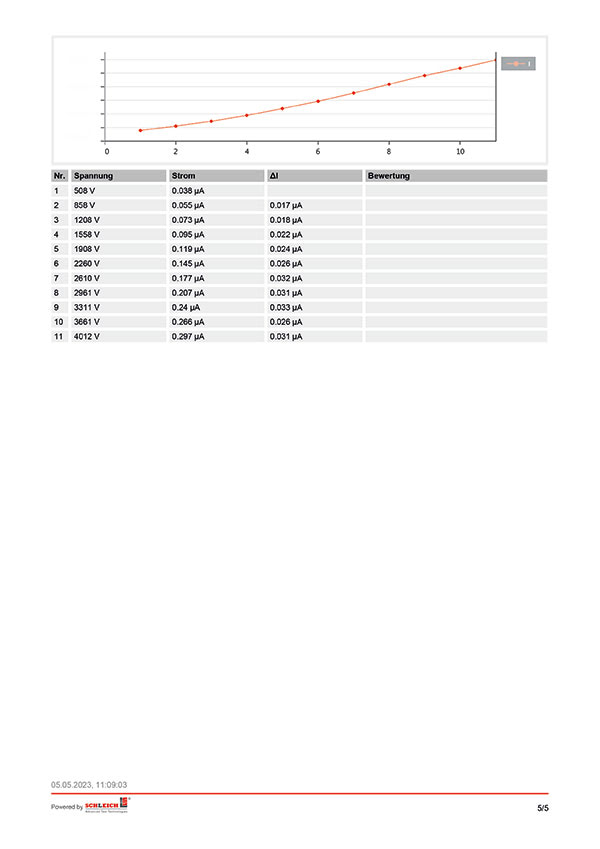

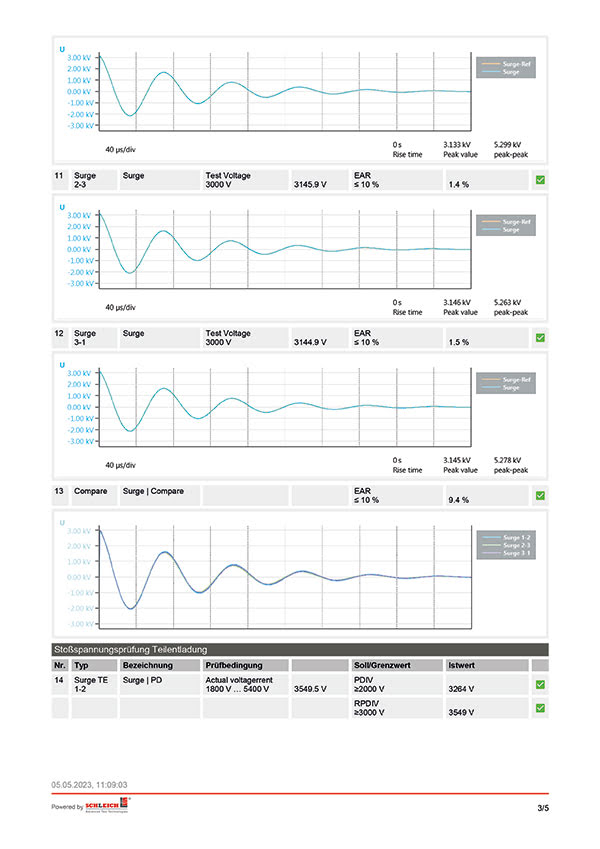

testovací protokol
Všechny Výsledky testu být vytištěny buď přímo po zkoušce, nebo později na moderním standardním protokolu. Jazyk protokolu lze před výstupem uživatelský . Protokolování se provádí podle normy IEC 61934. Jako standardní jazyky jsou uloženy němčina, angličtina, čínština, dánština, francouzština, italština, holandština, polština, portugalština, švédština, slovinština, španělština, čeština a maďarština.
Tisk na papír
K MTC2 R7 lze připojit jakoukoli tiskárnu kompatibilní sesystémem Windows ®. Stejně jako vsystému Windows® stačí kliknout na ikonu tiskárny a všechny Výsledky testu automaticky vytisknou.
Vytvořit soubor PDF
Na přání vytvoří MTC2 R7 soubor PDF, který se uloží na USB disk, interní pevný disk nebo do libovolné síťové složky. Uložení na USB disk zcela automaticky do hlavního adresáře. Není nutné provádět „kopírování a vkládání“ veWindows®.
Vytvoření souboru CSV (volitelné)
Volitelně může MTC2 R7 po Testovací sekvence vytvořit soubor CSV. Soubor se uloží do libovolné síťové cesty. Data, která se přenesou do souboru CSV, jsou volně konfigurovatelná a lze je přizpůsobit vašim potřebám.

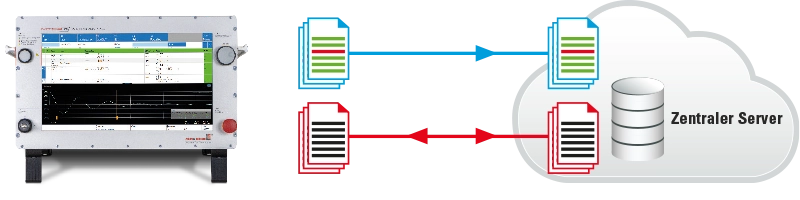

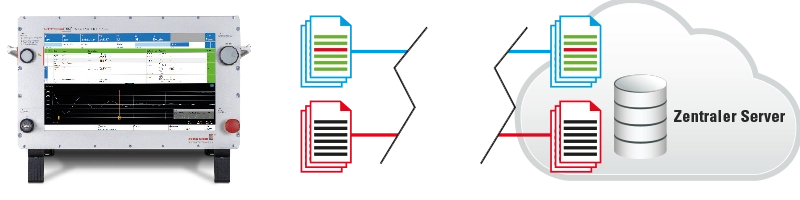

MTC2 R7 v síti

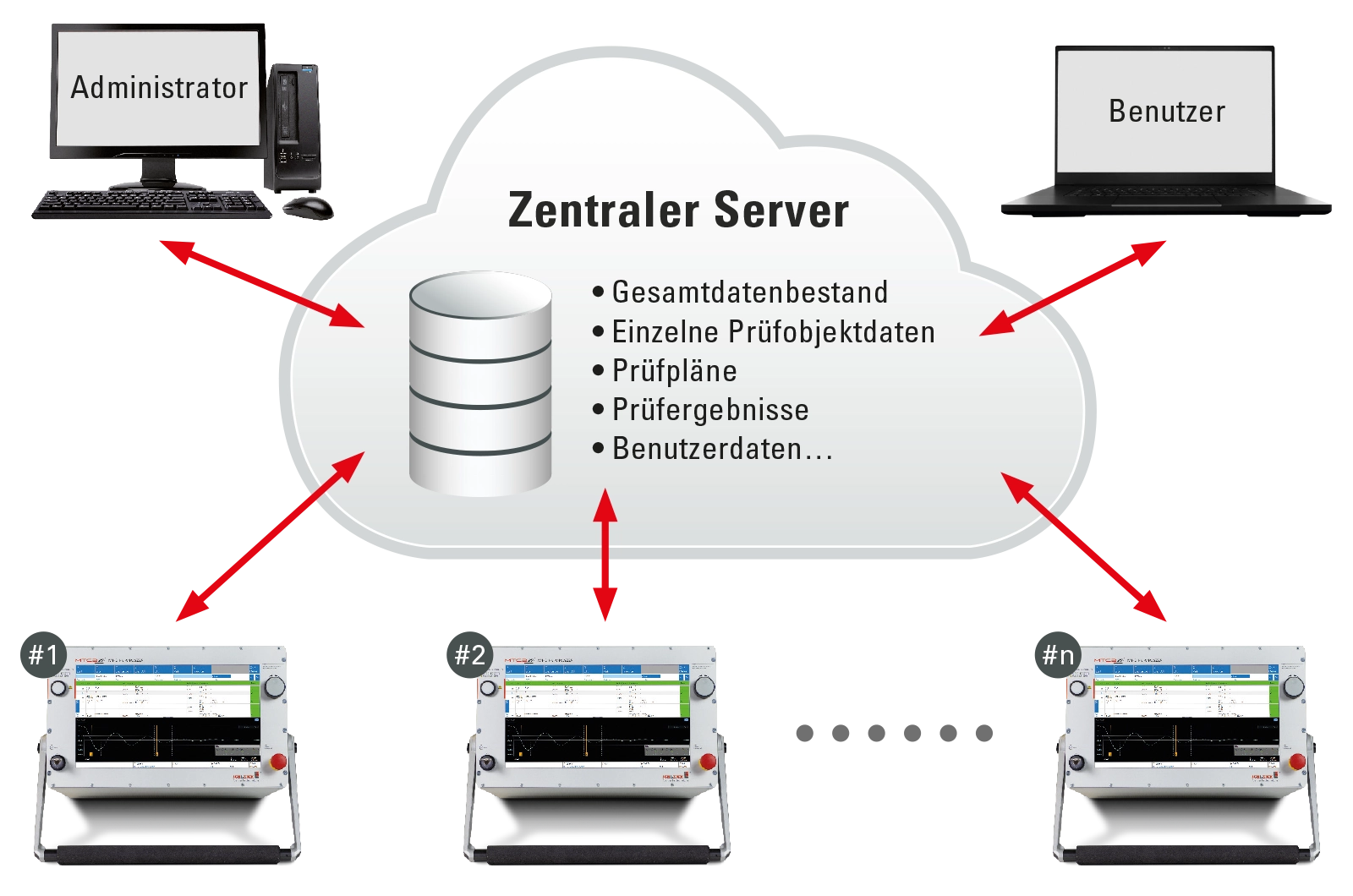

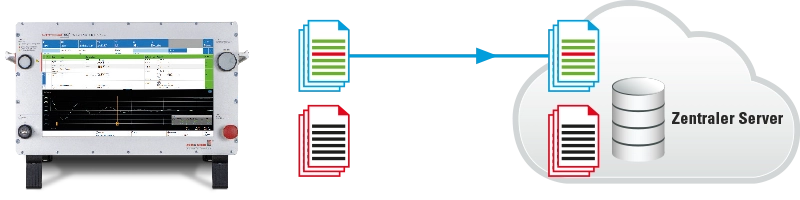

Plány testů a Výsledky testu ukládat lokálně nebo alternativně na centrálním serveru. To zajišťuje vysokou bezpečnost dat a optimální výměnu dat mezi různými testovacími systémy.
MTC2 R7 již ve standardní konfiguraci funguje optimálně ve všech síťových infrastrukturách. Tato vlastnost nabízí ideální platformu pro shromažďování, správu, analýzu a distribuci informací.
Automatická synchronizace dat
Všechny údaje o testovaných objektech, testovací plány, Výsledky testu informace o uživatelích lze efektivně synchronizovat mezi několika testovacími zařízeními. Díky tomu je každé testovací zařízení nebokaždástolní pracovní stanice vždy aktuální, aniž by bylo nutné vyměňovat data pomocí dodatečného datového nosiče.
Software pro pracovní stanice vám kdykoli poskytuje komplexní přehled o všech Výsledky testu. Plány kontrol lze pohodlně zpracovávat z kancelářského pracoviště.
Využijte rozsáhlé možnosti konfigurace k určení, které údaje, uživatelské přístupy a výsledky jsou určeny pro který kontrolní systém a které nikoli.
Offline provoz | Výpadek sítě
Software umožňuje provoz testovacího zařízení i bez připojení k síti. Tím je zajištěno nepřetržité testování. To je nezbytné například při výpadku sítě nebo při použití v terénu.
Každé testovací zařízení automaticky ukládá lokální kopie aktuální databáze testovacích plánů serveru, aby mohlo pokračovat v práci i v případě výpadku sítě.
V případě výpadku sítě se použijí místní testovací plány a Výsledky testu se uloží Výsledky testu do testovacího zařízení.
Po obnovení síťového připojení přenese testovací zařízení Výsledky testu zpět na server, aby bylapaměť aktuální.
Volitelné hardwarové rozšíření

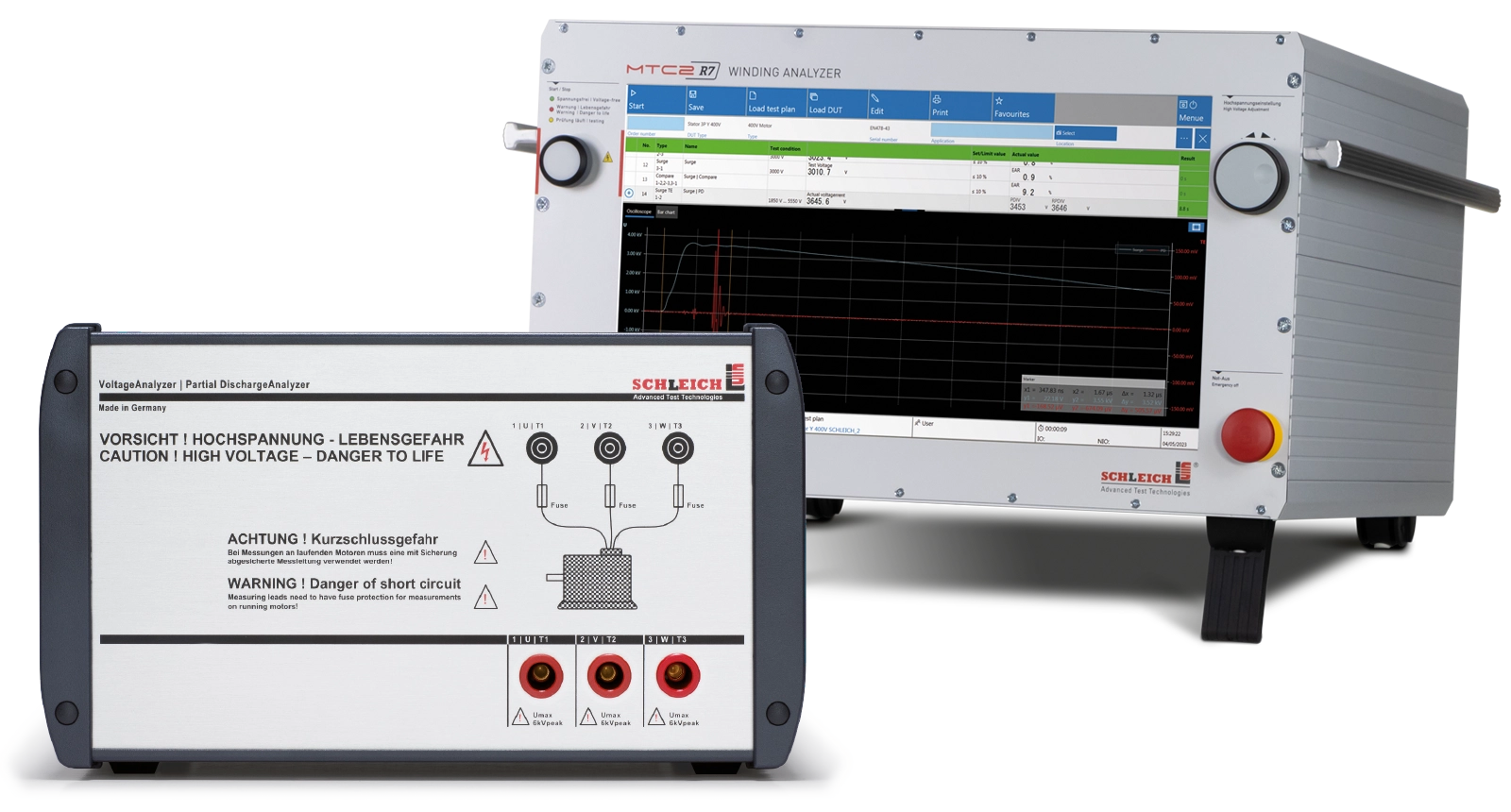

Analyzátor napětí
VoltageAnalyzer slouží k měření signálů špičkového napětí přímo na vinutí elektromotoru. Frekvenční odezvaprostor prostor stejnosměrného proudu až po velmi vysoké pulzní frekvence vprostor . Díky tomu je VoltageAnalyzer ideální pro vysoce přesná měření špičkového napětí a částečných výbojů. VoltageAnalyzer měří napětí a napěťové špičky přímo v místě, kde vznikají. To může být například v elektromotor svorkovnice motoru přímo na svorkách vinutí.
Měření napětí při zkouška rázovou vlnou částečným výbojem
Může se stát, že napětí tester rázovou vlnou interně v tester rázovou vlnou napětí přesně testované zařízení napětí testované zařízení . Důvodem je to, že indukčnosti a kapacity, které jsou v měřicích vodičích nevyhnutelné, mohou mezi měřicími vodiči testované zařízení průběh napětí rázového signálu na cestě k testované zařízení . Tento jev je tím silnější, čím strmější rázový impuls .
Aby bylo možné například při zkoušce částečného výboje přesně měření skutečné napětí částečného výbojesvorkovnice motoru nasvorkovnice motoru , je svorkovnice měření pomocí analyzátoru napětí přímo na svorkovnice .
zesilovač kotvy
Pro zkoušení kotev je pro zkušební přístroj MTC2 R7 zesilovač kotvy přídavný zesilovač kotvy . Ten je potřebný pro zkoušení větších stejnosměrných kotev s nízkou indukčností. zesilovač kotvy nárazový proud o faktor 10, aby bylo možné najít zkraty a poruchy izolace mezi lamelami.
zesilovač kotvy připojuje k testovacím vodičům MTC2 R7. Na výstup má obsluha k dispozici obsluha pevné testovací špičky. Integrovaná výstražná kontrolka navíc signalizuje, zda jsou svorky bez napětí. Akustický signál signalizuje, zdaOK testOK OK OK .
Přehled všech faktů
Zkušební přístroje s 6, 12, 15, 30, 40 a 50 kV zkouška rázovou vlnou
- Nejrychlejší test částečného výboje všech dob díky patentované technologii pulzní frekvence 50 Hz
- Bezkonkurenční spolehlivá detekce zkratu vinutí díky nové patentované metodě měření špička-špička
- 15,6″ Full HD dotykový displej umožňuje optimální zobrazení a ovládání.
- zkouška rázovou vlnou 50 kV
- Nárazový proud 2 000 A
- rázový výkon joule
- Doba náběhu ≥ 60 ns
- Zkouška částečného výboje podle normy
- Vhodné pro elektromotory a generátory do 500 MW
- Jedinečná rozmanitost analytických metod
- Integrované zkušební metody: Ráz PD | IR, PI, DAR | HV-DC | R | L | C | rotační pole
- Asistent pro kontrolu kotvy, adaptér kotvy a zesilovač kotvy
- až 5 zkušebních připojení | 4 x vinutí, 1 x stator
- Rychlé ruční Test plánu testování
- Automatická kontrola s automatizovaným porovnáním dobrých a špatných výsledků
- Téměř neomezená kompatibilita díky integrovanémupočítači s Windows 11®
- Tisk protokolu o kontrole a generování PDF
- Tisk na libovolné tiskárně Windows
- paměť omezení pro testovací plány a Výsledky testu
- Četné rozhraní pro dálkové ovládání (Ethernet, sběrnice)
- Intuitivní ovládání pomocí dotykové obrazovky, myši a klávesnice
- Vzdálená údržba a kalibrace
- Ideální pro OEM – dálkově ovládané pro automatizaci
Soubory ke stažení
Německé soubory PDF
Potřebujete osobní poradenství ohledně produktu?
Rádi vám poskytnout komplexní podporu a poradenství ohledně všech našich produktů a služeb.
Zavolejte nám nebo nám pošlete e-mail!
