Multifunkční testovací přístroje pro elektromotory a vinutí

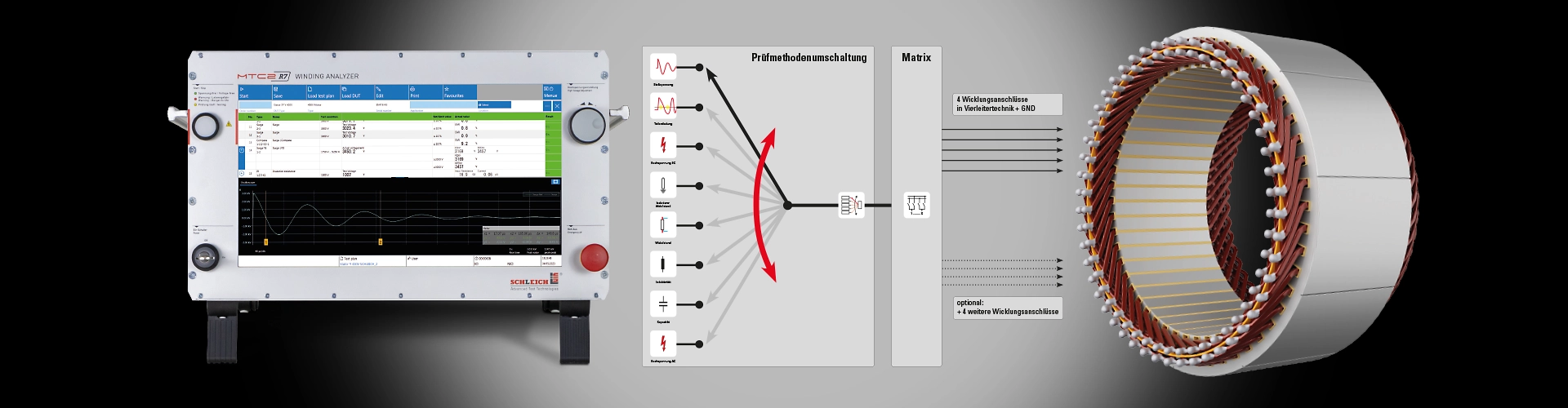

Multifunkční testovací přístroje kombinují několik testovacích metod v jednom zařízení. U SCHLEICH navíc standardem přepínání testovacích metod integrované do multifunkčního testovacího přístroje. To Testovací sekvence přepíná různé testovací metody v Testovací sekvence na požadované testovací připojení.

Vaše výhoda
testované zařízení stačí připojit testované zařízení jednou a multifunkční přístroj automaticky provede všechny potřebné testovací kroky jeden po druhém. To šetří čas, snižuje počet chyb a zefektivňuje testovací proces.

Typické zkoušky

odpor
zkouška rázovou vlnou
částečné vybití
Vysoké napětí AC/DC
izolační odpor, PI, DAR
indukčnost, Kapacita
rotační pole

Klíčové údaje:

Všechny zkušební metody v jednom zařízení
Plně automatický průběh celé zkoušky
Maximální flexibilita
Přepínání zkušebních metod bez ztráty času
Rozšiřitelné na mnoho kontrolních bodů
Jasně strukturované zadávání parametry testu
Velmi kompaktní konstrukce

MotorAnalyzer1

Základní model pro servis motorů

ZKONTROLUJTE STAV SVÉHO motor!

Pro výrobce elektrických strojů
Pro opravy elektromotorů
Pro údržbu, servis a servisní služby

Univerzální přístroj pro zkoušení stator, kotva, motor a transformátorů
10 integrovaných zkušebních metod
Automatické měření mezi třemi svorkami třífázového motoru
Integrovaná databáze výsledků
Přenos výsledků do PC přes rozhraní RS-232 nebo USB
Provoz na akumulátor nezávislý na síti s indikátorem stavu akumulátoru
Extrémně kompaktní konstrukce
Ideální nástroj pro použití na místě a v dílně

K produktu

MotorAnalyzer3

Mobilní profesionální model ALL-IN-ONE pro servis motorů

ZKONTROLUJTE STAV SVÉHO motor!

Pro výrobce elektrických strojů
Pro opravy elektromotorů
Pro údržbu, servis a servisní služby

Jedinečný na světě – mobilní testovací přístroj ALL-IN-ONE „ “
AutoTest nejrychlejší vyhledávání chyb
Provoz na baterii – Test Test
zkouška rázovou vlnou 3 kV | 0,45 joulu
Vysoké napětí DC do 6 kV
Izolace až 500 GΩ
Index polarizace a DAR
Měření LCR
Automatické měření mezi čtyřmi relevantními připojovacími body třífázového motoru
- tři připojení vinutí
- připojení skříně (laminované jádro skříň motoru)
Komunikace s
«» PC přes Bluetooth

K produktu

MTC2 R7

Univerzální přístroje pro zkoušení vinutí 6, 12, 15, 30, 40 a 50 kV

Systémy pro kontrolu vinutí MTC2 jsou velmi kompaktní, plně automatické špičkové kontrolní přístroje pro nejrůznější vinuté výrobky ve vývoji, výrobě a zkušebních laboratořích.

Pro výrobu, EOL, automatizaci
Pro zkušební laboratoře, výzkum a vývoj, schvalování, certifikační zkoušky
Pro opravy, údržbu a servis

zkouška rázovou vlnou

- Ultrarychlé měření 50 měření za sekundu
- Fázové srovnání mezi sebou
- Patentované měření špičkové hodnoty

Částečné vybití v souladu s normou DIN EN 60034-18:2014

- Pasivní nebo aktivní anténa
- Odpojení od vedení

ohmický odpor

- vinutí
- teplotní čidlo

izolační odpor

- IR
- PI
- DAR

Vysoké napětí AC volitelně

Kontrolní přípojky

- Standard: 4
- Volitelně: 7 a více

K produktu

MTC3

Špičkové testovací systémy pro výrobu motorů – bez omezení

Systémy pro kontrolu vinutí MTC3 jsou plně automatické špičkové kontrolní přístroje pro nejrůznější vinuté výrobky ve vývoji, výrobě a zkušebních laboratořích.

Pro výrobu, EOL, automatizaci
Pro zkušební laboratoře, výzkum a vývoj, schvalování, certifikační zkoušky

Kontrola statorů, rotorů, transformátorů a tlumivek
zkouška rázovou vlnou 15 kV
Plně integrovaná kontrola částečného vybití podle IEC 61934 a DIN EN 60034-18-41
Měření odporu v čtyřvodičová technologie teplotní kompenzací
Zkouška izolačního odporu s automatickým měřením PI
Kontrola indukčnosti | LCR měřicí můstek indukčnosti
zkouška vysokým napětím podle normy VDE
Částečné vybití při vysokém napětí AC
zkouška izolace
Přesné čtyřvodičový s teplotní kompenzací až do oblastiprostor
Zkouška otočného pole pomocí statické sondy
Rozšíření až na 150 připojení
Kontrola teplotních čidel pro 1, 2, 3 … x čidla

K produktu

GLP3-M

Testování elektromotorů – EOL, série a laboratoř

Pro výrobu, EOL a automatizaci
Pro zkušební laboratoře

Zkušební stavy pro funkční a bezpečnostní zkoušky všech typů motorů.

Asynchronní motory
Synchronní motory
Lineární motory
krokové motory
BLDC
Stejnosměrné motory
…

Součásti motoru
– Brzda
– Teplotní čidlo
– Senzory vlhkosti
– Přídavné topení
– Ventilátor
– Odstředivý spínač
– Snímač polohy rotoru, enkodér, resolver, multiturnový snímač …
– Elektronický typový štítek

K produktu

Dynamický analyzátor motoru

Online monitorování a vyhledávání poruch elektromotorů

ZKONTROLUJTE STAV SVÉHO motor!

Vyhledávání poruch a online monitorování běžících motorů/generátorů.

Kde je příčina problému?
Dynamic-MotorAnalyzer pomáhá při vyhledávání a analýze poruch.

Pro výrobce elektrických strojů
Pro opravy elektromotorů
Pro údržbu, servis a servisní služby

Vhodné pro provoz s napájecím zdrojem a frekvenčním měničem
Údaje o elektrické síti a vstupu motoru
Spotřeba energie, využití, účinnost …
Mechanický výkon, točivý moment …
Jedinečný multifunkční osciloskop
Datový záznamník pro dlouhodobá měření
Záznamník dat pro měření v reálném čase a přehrávání pro pozdější analýzu
Analýza trendů pro preventivní údržbu

K produktu

Analyzátor enkodéru

Test seřizování snímače polohy rotoru

ZKONTROLUJTE STAV SVÉHO motor!

Vyhledávání chyb a vyrovnání úhlu u enkodérů, resolverů, absolutních snímačů ...

Kde je příčina problému?
EncoderAnalyzer pomáhá při hledání poruch a analýze důvodů, proč motor enkodérem nefunguje.

Pro výrobce elektrických strojů
Pro opravy elektromotorů
Pro údržbu, servis a servisní služby

Podrobná automatická analýza signálu kodéru

- resolver
- Magnetické snímače
- Optické snímače
- inkrementální snímač
- SinCos snímač
- Absolutní snímače (jednootáčkové a víceotáčkové)
- Komunikace přes Hiperface, EnDat, SSI, BiSS …

Měření chybového úhlu rotoru a úhlu enkodéru u synchronního motoru

- Podpora ručního nastavení úhlu
- Nastavení nulového bodu snímače
- Zápis úhlového posunu do enkodéru

Test synchronního motoru

- Měření BEMF
- Stanovení hodnoty ke při dojíždění

K produktu

Zařízení na pečení

tepelné spékání všech druhů tepelné spékání a cívek

Řízené ohřev elektřinou.

Ruční osazení a kontaktování, následně automatické tepelné spékání
Automatické kontaktování a tepelné spékání
tepelné spékání stejnosměrného nebo střídavého proudu
Až do 2500 A
Do 1000 V
Až 250 A/mm²
Kontinuální měření teploty vinutí
Procesně spolehlivé dosažení požadované teploty pečení
Tři strategie pečení: regulace napětí, proudu nebo teploty
rychlé vypnutí závadě nebo Závada proti kostře ≤50 µs

K produktu

Elektrické UV impregnační zařízení

Impregnace vinutí a cívek všeho druhu

Řízené ohřev elektrickým proudem. Vytvrzování UV zářením.

Ruční osazení a kontaktování, následně automatická impregnace a vytvrzení
Automatické kontaktování, impregnace a vytvrzení
Impregnace máčením v impregnační pryskyřici
Ohřev stejnosměrným nebo střídavým proudem
Vytvrzování pomocí UV záření
Až do 2500 A
Do 1000 V
Až 250 A/mm²
Kontinuální měření teploty vinutí
Ohřev na základě volitelně nastavitelných teplotních profilů
Procesně spolehlivé dosažení požadované teploty impregnace a vytvrzení
rychlé vypnutí závadě nebo Závada proti kostře ≤50 µs

K produktu
